Диски литые бронзовые

Бронзовые диски обладают уникальной способностью сохранять стабильный коэффициент трения при интенсивном нагреве внутри механизмов. Когда муфта срабатывает, поверхность металла поглощает огромную энергию и быстро распределяет тепло по всему объему заготовки. Высокая теплопроводность сплава предотвращает локальное оплавление и деформацию рабочих плоскостей под нагрузкой.

Бронза не склонна к внезапному схватыванию со стальными деталями, что обеспечивает плавное включение передач и отсутствие рывков. Материал отлично работает в масляных ваннах, где сохраняет свои антифрикционные свойства на протяжении всего срока службы узла.

Пористая структура литого металла удерживает частицы масла в микроскопических углублениях на поверхности диска. Данная особенность создает эффект постоянной смазки и значительно замедляет износ сопряженных стальных элементов. Если в зону трения попадает мелкая металлическая пыль, мягкая бронза поглощает абразив и защищает дорогостоящий вал от появления глубоких царапин.

Динамическая балансировка необходима для устранения неравномерности распределения массы бронзового диска относительно его оси вращения. При производстве литых изделий могут возникать незначительные отклонения в плотности металла или геометрии, которые вызывают сильные вибрации на высоких оборотах. Когда дисбаланс превышает нормы, возникают дополнительные нагрузки на подшипники и валы оборудования, что ведет к их быстрому разрушению.

Балансировку проводят на специальных стендах, которые фиксируют малейшие отклонения центробежных сил. Лишний металл удаляют методом точечного сверления или фрезерования нерабочих поверхностей диска до достижения нужных параметров. Высокая точность балансировки обеспечивает бесшумную работу механизмов и продлевает ресурс всех сопряженных деталей системы. Настройка массы исключает риск резонансных колебаний, способных разрушить корпус агрегата.

Заказчики ценят сбалансированные заготовки за простоту монтажа и предсказуемость поведения узла при эксплуатации.

Специальная обработка рабочих плоскостей бронзового диска создает систему микроскопических каналов для надежного удержания жидкого масла. В процессе точения или шлифования на металле формируют направленную шероховатость с заданными параметрами глубины и шага рисок.

Подобный рельеф предотвращает полное выдавливание смазки из зоны контакта при высоких удельных давлениях между деталями. Смазочный материал остается в углублениях и обеспечивает режим гидродинамического трения в момент запуска механизма. Это снижает пусковые нагрузки и полностью исключает возникновение задиров на поверхностях трения.

В некоторых случаях на литых дисках нарезают более крупные спиральные или радиальные канавки для принудительной циркуляции масла. Каналы способствуют быстрому обновлению смазочного слоя и эффективному выносу продуктов износа из рабочей зоны. Чистота обработки плоскостей диска определяет общую эффективность системы охлаждения узла.  Расчет геометрии смазочных карманов позволяет детали работать в условиях масляного голодания без перегрева.

Высокий коэффициент теплопроводности бронзы позволяет использовать литые диски как эффективные основания для нагревающихся элементов. Металл быстро забирает энергию у источника тепла и равномерно распределяет её по всей площади массивной заготовки. Это свойство находит применение при производстве мощных дисковых тормозов, где температура может достигать +400℃ и выше.

Бронза не коробится при резких перепадах нагрева и сохраняет идеальную плоскостность прижимных поверхностей. Большая масса диска служит надежным тепловым буфером, который предотвращает перегрев соседних электронных узлов и датчиков.

Алюминиевые бронзы обладают отличной стойкостью к термическому окислению, поэтому их выбирают для работы в условиях открытого воздуха. На поверхности диска можно выфрезеровать дополнительные ребра охлаждения для увеличения площади контакта с воздухом. Прокат сохраняет прочность при циклическом изменении температуры без накопления усталостных напряжений в металле. Он не боится прямого контакта с водой или антифризом в системах принудительного охлаждения.

Точность изготовления литых бронзовых дисков определяет качество их прилегания к ответным деталям в сборных узлах. Допуски на параллельность противоположных сторон регламентируют государственные стандарты или технические условия заказчика.

Для прецизионных дисков отклонение не должно превышать 0.02 мм на весь диаметр заготовки при толщине изделия 50 мм. Если плоскости имеют перекос, нагрузка на подшипники будет распределяться неравномерно, что вызовет их преждевременный износ. Тщательная механическая обработка на плоскошлифовальных станках позволяет достичь идеальной геометрии рабочих поверхностей.

Контроль параллельности проводят при помощи индикаторных головок и поверочных плит высокой точности. Наличие вогнутости или выпуклости центральной части диска также жестко ограничивается для исключения утечек в герметичных фланцевых соединениях. Заготовки поставляют с небольшим припуском, который позволяет компенсировать возможные деформации металла после снятия литейных напряжений.

Обработку начинают с черновой обточки наружного диаметра и торцов заготовки для удаления литейной корки и дефектного слоя. На первом этапе снимают основную часть припуска, чтобы вскрыть структуру металла и провести предварительный визуальный осмотр. Бронза имеет высокую вязкость, поэтому важно использовать острые резцы и поддерживать стабильную подачу охлаждающей жидкости.

Затем выполняют расточку центрального отверстия, которое будет служить базой для всех последующих операций. Правильная фиксация диска в патроне токарного станка исключает деформацию тонких стенок и обеспечивает соосность поверхностей. Финальный этап — финишное фрезерование пазов, сверление крепежных отверстий и нарезание резьбы по контуру.

Между стадиями черновой и чистовой обработки деталям дают время для естественного снятия внутренних напряжений. Финишную шлифовку рабочих плоскостей проводят на станках с высокой точностью для достижения минимальной шероховатости.

Наличие фасок и скруглений на кромках бронзового диска значительно снижает концентрацию механических напряжений в углах сечения. Острые края — зоны риска, на которых при ударных нагрузках чаще всего начинаются процессы микротрещин и сколов металла. Радиусы в местах перехода диаметров улучшают распределение сил внутри заготовки и повышают её усталостную прочность.

Эта особенность важна для деталей, работающих в условиях постоянных вибраций и циклических давлений. Гладкие переходы предотвращают повреждение резиновых уплотнений и прокладок при монтаже диска в корпус агрегата.

Фаски тоже облегчают процесс запрессовки дисков в посадочные места и исключают появление задиров на стенках корпуса. При механической обработке скругление кромок позволяет избежать образования острых заусенцев, которые опасны для персонала. В процессе литья радиусы способствуют плавному заполнению формы расплавом и уменьшают вероятность появления неметаллических включений. Поверхность фасок часто служит базой для визуального контроля степени износа детали во время технического обслуживания.

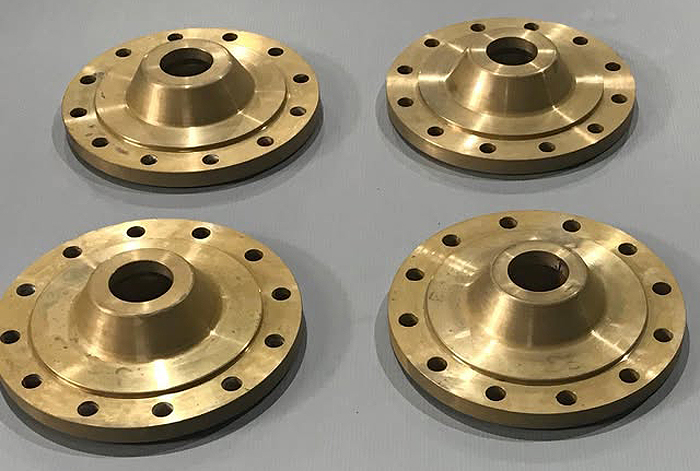

Расположение и количество технологических отверстий в бронзовом диске определяют его конструкционную прочность под нагрузкой. Каждое сверление создает зону концентрации напряжений, поэтому места установки болтов должны иметь достаточные отступы от краев заготовки.

Инженеры проводят расчеты на прочность методом конечных элементов для оптимизации геометрии диска. Применение широких перемычек между отверстиями предотвращает деформацию металла при сильной затяжке крепежа. Края всех каналов обязательно обрабатывают зенковкой для удаления микроскопических дефектов после сверла.

В литых дисках отверстия могут служить не только для крепления, но и для снижения общей массы вращающейся детали. Правильная схема перфорации позволяет облегчить конструкцию на 10-15% без существенной потери жесткости основания. Центральное отверстие часто имеет шпоночный паз или шлицы для передачи крутящего момента на вал.

Точность изготовления этих элементов гарантирует отсутствие люфтов и ударов в процессе эксплуатации. Литые заготовки обладают хорошей вязкостью, что позволяет металлу перераспределять нагрузку вокруг зон ослабления.

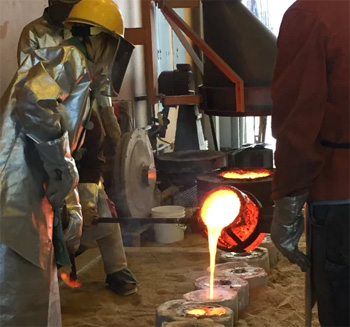

Литые диски обладают более однородной изотропной структурой, так как кристаллы металла формируются равномерно от поверхности к центру при остывании. В процессе литья можно сразу получить заготовку с центральным отверстием и выступами, что значительно экономит дорогостоящий сплав.

Диски, вырезанные из катаной бронзовой плиты, имеют выраженную направленность волокон вдоль оси прокатки. Эта особенность может привести к анизотропии механических свойств и риску коробления детали после глубокой механической обработки. Литье позволяет использовать специальные марки бронзы с высоким содержанием олова, которые плохо поддаются прокатке на станах.

Выбор между двумя типами производства зависит от требуемых габаритов и тиража изделий. Для изготовления единичных крупных дисков часто используют раскрой плит, а серийное производство выгоднее организовать через литье в кокиль. Литые заготовки имеют более высокую плотность и герметичность, что важно для работы под давлением жидкостей. Прокатный металл обладает лучшими показателями прочности на растяжение, но уступает литью в антифрикционных качествах.

Коэффициент теплового расширения бронзы выше, чем у стали, поэтому при нагреве бронзовые диски увеличиваются в размерах быстрее окружающих деталей. В многослойных пакетах фрикционных муфт это может привести к изменению рабочих зазоров и заклиниванию механизма при перегреве.

Для компенсации эффекта инженеры закладывают технологические люфты и используют специальные пружинные элементы. При расчете температурного режима учитывают максимальную температуру масла и частоту срабатывания агрегата. Правильный подбор зазоров гарантирует стабильную работу узла в широком диапазоне климатических условий.

Неравномерный нагрев диска по радиусу может вызвать его коробление — изменение формы до тарельчатой. Чтобы избежать этого дефекта, на плоскостях диска выполняют компенсационные прорези или используют сплавы с минимальным коэффициентом расширения. Малый вес и высокая теплопроводность алюминиевых бронз помогают быстрее выравнивать температуру внутри пакета.

Щелевая коррозия проявляется в местах плотного соприкосновения литых бронзовых дисков при попадании влаги в узкие зазоры между ними. В замкнутом пространстве ограничивается доступ кислорода, что нарушает целостность естественной оксидной пленки на поверхности металла.

Процесс окисления ускоряется при наличии на складе агрессивных паров или конденсата, возникающего при перепадах температур. В результате на зеркальных плоскостях заготовок появляются темные пятна и глубокие точечные язвы, которые трудно удалить без переточки. Для защиты от этого явления диски хранят через прокладки из ингибированной бумаги или полиэтиленовой пленки.

Качественная консервация поверхности нейтральными маслами создает надежный барьер против проникновения влаги в стыки. Склады для хранения цветного проката должны иметь сухой воздух и стабильный температурный режим. Рекомендуется укладывать диски в горизонтальные пачки с небольшим смещением для обеспечения естественной вентиляции штабеля.
