Доводка

Высочайшую точность в пределах 0.1–0.3 мкм обеспечивают за счет снятия тончайших слоев металла при помощи мелкозернистых абразивов. Процесс основывается на использовании специальных приспособлений, которые имеют форму, обратную геометрии обрабатываемого изделия. Когда инструмент совершает сложные движения по поверхности, он постепенно срезает микроскопические гребни шероховатости.

Качество результата зависит от правильного сочетания давления и скорости перемещения, потому что избыточное усилие может нарушить заданный размер. На финальных стадиях применяют пасты с размером зерна менее 1 мкм, которые позволяют достичь зеркального блеска и идеального соответствия чертежу. Данная операция исключает любые отклонения формы, такие как овальность или конусность валов.

Точность обработки контролируют в термоконстантных помещениях, где поддерживают стабильную температуру +20℃. Малейшее колебание тепла вызывает расширение металла, которое искажает реальные показатели измерений. Применение оптических приборов и плоскопараллельных концевых мер длины позволяет отслеживать изменения параметров с погрешностью до тысячных долей миллиметра. Подгонку выполняют многократно, при этом каждый новый этап требует уменьшения фракции абразива. В итоге получают изделия, которые могут работать в прецизионных узлах с минимальными зазорами.

Фракцию шлифующего порошка подбирают на основе исходного состояния поверхности и требуемого класса чистоты. Если заготовка имеет глубокие следы после шлифования, работу начинают с крупных зерен размером 20–40 мкм. Крупный абразив быстро снимает основной припуск металла и выравнивает плоскость, но оставляет после себя новые мелкие царапины. Чтобы их устранить, последовательно переходят к пастам с зернистостью 10 мкм, а затем 5 мкм.

Каждый шаг требует полной очистки заготовки от остатков предыдущего состава, так как одна крупная частица может испортить всю финишную отделку. Пропорция абразива в связующем веществе также влияет на производительность, потому что густые смеси работают агрессивнее.

Для достижения шероховатости Ra 0.01 мкм используют только тонкие полировальные составы с размером частиц менее 1 мкм. Выбор материала зерен зависит от твердости сплава, потому что для закаленной стали требуются алмазные порошки или эльбор. Если обрабатывают мягкие металлы, для предотвращения шаржирования поверхности частицами абразива выбирают оксид хрома или электрокорунд. Слишком мелкое зерно на начальном этапе приведет к бесполезному расходу времени и к перегреву инструмента.

Термическое расширение материала существенно искажает геометрические параметры детали в процессе механического воздействия. Когда поверхность нагревается даже на несколько градусов, объем металла увеличивается и фактический размер становится больше расчетного. Если продолжать обработку в таком состоянии, после остывания деталь окажется меньше нужных габаритов.

Этот вид брака невозможно исправить, по этой причине за температурой в зоне контакта следят постоянно. Интенсивное трение без охлаждения также может привести к изменению структуры поверхностного слоя и потере твердости. Охлаждающие жидкости на основе керосина или масла эффективно отводят лишний жар и обеспечивают стабильность процесса.

Равномерное распределение тепла по всему телу заготовки исключает появление внутренних напряжений, которые вызывают коробление плоских деталей. Если одна сторона пластины нагреется сильнее другой, то после снятия с приспособления она может выгнуться дугой. Для исключения подобных эффектов используют прерывистые режимы работы и делают технологические паузы. Когда доводка завершена, деталь выдерживают в помещении несколько часов до полного выравнивания температуры с окружающей средой.

Инструмент, который называют притиром, изготавливают из материалов с меньшей твердостью, чем у обрабатываемой детали. Чаще всего применяют серый чугун марок СЧ15 или СЧ20, так как он имеет пористую структуру и хорошо удерживает абразивные зерна. В процессе работы частицы порошка внедряются в поверхность более мягкого притира и превращают его в эффективный напильник.

Медь и латунь выбирают для предварительной грубой обработки, потому что эти металлы позволяют снимать большие слои материала. Для финишных операций на очень твердых сплавах иногда используют притиры из мягкой стали или стекла. Главное требование к материалу заключается в его способности сохранять геометрическую стабильность под нагрузкой.

Поверхность инструмента должна быть идеально ровной, так как деталь в точности копирует форму притира в процессе трения. Если притир имеет износ или искривления, его предварительно восстанавливают методом взаимной притирки трех плит. Такой классический способ гарантирует получение плоскости с точностью до нескольких микрон без использования станков. Для обработки отверстий изготавливают разжимные втулки, которые позволяют компенсировать износ инструмента в процессе работы.

Твердосплавные пластины и инструменты обладают исключительной износостойкостью, поэтому их обработка обычными абразивами не дает нужного результата. Для таких материалов применяют исключительно алмазные пасты или круги на основе кубического нитрида бора. Высокая твердость алмаза позволяет микроскопическим зернам эффективно царапать поверхность сплава и снимать металл без разрушения самого абразива.

Давление при доводке твердых сплавов увеличивают в 2-3 раза по сравнению с обработкой обычных сталей для интенсификации процесса. Скорость перемещения при этом снижают, чтобы избежать выкрашивания хрупких кромок заготовки. Качественное соединение компонентов твердого сплава требует деликатного подхода для сохранения целостности структуры.

Важно использовать синтетические масла в качестве связующего вещества, потому что они обеспечивают лучшую смачиваемость поверхности. Алмазные частицы должны равномерно распределяться по зоне контакта для предотвращения локальных перегревов. Когда работают с режущим инструментом, особое внимание уделяют доводке режущей кромки до состояния идеальной остроты. Отсутствие микроскопических сколов на грани увеличивает стойкость фрез и резцов в несколько раз.

Переход от грубого абразива к более мелкому требует абсолютной чистоты, так как наличие всего одной крупной частицы в тонкой пасте приведет к появлению глубокой борозды. Она может быть глубже всего слоя металла, который планируют снять на текущем этапе, что сделает работу бесполезной.

Заготовку и руки тщательно моют в бензине, керосине или специальных моющих составах перед каждой сменой номера пасты. Инструмент также подвергают очистке или заменяют на новый, предназначенный специально для мелких фракций. В профессиональных лабораториях для разных этапов доводки используют отдельные рабочие места для исключения перекрестного загрязнения. Пыль из воздуха также представляет опасность, поэтому прецизионные работы проводят в закрытых боксах.

Промывка помогает удалить не только старый абразив, но и мелкую металлическую стружку, которая забивает поры инструмента. Если стружка остается в зоне контакта, она начинает царапать деталь и ухудшает теплоотвод. Чистая поверхность позволяет визуально оценить качество предыдущего этапа и убедиться в отсутствии неустраненных дефектов.

Когда заготовку протирают чистой ветошью, на ней не должно оставаться темных следов отработанной пасты. Контроль чистоты - базовое правило слесарной гигиены, которое гарантирует достижение зеркального блеска без изъянов.

Для проверки отклонений от идеальной плоскости используют метод световой интерференции с применением стеклянных оптических пластин. Пластину накладывают на сухую и чистую поверхность детали, после чего под лампой наблюдают за образованием цветных полос или колец.

Количество и форма этих линий позволяют вычислить неровности с точностью до долей длины световой волны. Прямые и параллельные полосы свидетельствуют о высоком качестве доводки, тогда как кривые линии указывают на наличие выпуклостей или вогнутостей. Этот бесконтактный метод считается самым точным для оценки зеркальных поверхностей в машиностроении. Он позволяет обнаруживать дефекты, которые невозможно зафиксировать обычными механическими приборами.

Также применяют поверочные плиты и лекальные линейки, которые работают на принципе световой щели. Линейку устанавливают на ребро, и мастер оценивает наличие просвета между металлом и эталоном. Если просвет отсутствует по всей длине, плоскостность соответствует заданному классу точности. Для более детального анализа используют профилометры, которые сканируют рельеф иглой и выдают цифровое значение шероховатости Ra.

Величина припуска на доводку должна быть минимальной, так как процесс снятия металла абразивными пастами протекает очень медленно. Обычно для плоских поверхностей оставляют слой толщиной от 0.005 до 0.02 мм на каждую сторону детали.

Если припуск будет слишком большим, то время обработки возрастет до нескольких часов, что экономически нецелесообразно. Чрезмерно тонкий слой также опасен, потому что его может не хватить для полного удаления следов предыдущей механической обработки. При расчете запаса мастер учитывает погрешности шлифования и возможные деформации металла после термической закалки.

Для цилиндрических отверстий припуск может составлять до 0.03 мм, так как инструмент требует определенного пространства для центровки. В процессе доводки снимают только микроскопические гребешки, поэтому основная форма детали должна быть сформирована заранее на точных станках. Если заготовка имеет биение или перекос более 0.05 мм, доводка не сможет исправить эти грубые дефекты.

Смазочно-охлаждающие жидкости выполняют роль связующего звена, которое удерживает абразивные зерна в зоне контакта и предотвращает их разлет. Использование керосина, машинного масла или специальных эмульсий снижает трение между инструментом и деталью, что защищает поверхности от задиров.

Жидкость также способствует равномерному распределению пасты по всей площади, по этой причине износ притира происходит более плавно. Смазка активно вымывает продукты резания и отработанные частицы абразива, предотвращая забивание микрорельефа инструмента. Без качественного увлажнения паста быстро высыхает и превращается в твердую корку, которая царапает металл.

Для грубой доводки выбирают жидкие составы на основе керосина, которые обеспечивают высокую скорость съема металла. На финальных стадиях применяют густые масла или стеарин, так как они создают тончайшую пленку для получения зеркальной гладкости. Жидкость также поглощает тепловую энергию и защищает деталь от термических деформаций в процессе интенсивного трения.

Состав смазки должен быть химически нейтральным к металлу заготовки для исключения коррозии или появления пятен. В современных пастах уже содержатся все необходимые компоненты, но в процессе работы часто требуется добавление свежей порции масла.

Для обработки внутренних поверхностей применяют специальные разжимные притиры, которые могут изменять свой диаметр в процессе работы. Инструмент вставляют в отверстие и постепенно увеличивают его размер с помощью конусного механизма до плотного соприкосновения со стенками. Притир совершает одновременно вращательное и возвратно-поступательное движение, что обеспечивает равномерный съем металла по всей длине канала.

Этот метод позволяет исправлять неточности сверления и растачивания, такие как некруглость или шероховатость. Для длинных отверстий используют направляющие втулки, которые предотвращают перекос инструмента и гарантируют соосность. Качество стенок отверстия проверяют нутромерами с высокой точностью измерения.

Важно следить за выходом притира из отверстия, чтобы не допустить «разбивки» краев, которая делает входную зону шире основной части. Скорость перемещения подбирают таким образом, чтобы траектория движения зерен абразива образовывала сетку с углом пересечения около 45 градусов. Такая фактура поверхности идеально удерживает масляную пленку при последующей эксплуатации детали в двигателе или насосе.

В процессе доводки пасту наносят непосредственно на рабочую часть притира перед каждым циклом разжатия. Если отверстие имеет малый диаметр менее 5 мм, используют цельные стержни из мягкой стали с нанесенным алмазным напылением.

Механическая обработка мелкозернистыми абразивами значительно увеличивает фактическую площадь контакта между сопрягаемыми деталями. Если поверхности имеют минимальную шероховатость, нагрузка распределяется равномерно, что снижает удельное давление на металл. Это предотвращает преждевременный износ и заклинивание узлов в моменты пуска и остановки механизмов.

Доводка удаляет дефектный слой, который часто остается после грубого шлифования и имеет скрытые микротрещины. Полученная поверхность обладает повышенной твердостью за счет эффекта микронаклепа в процессе интенсивного трения. Изделия после такой процедуры служат в разы дольше, чем детали с обычной станочной обработкой.

Отсутствие острых пиков микрорельефа исключает процесс их взаимного скалывания и засорения системы продуктами износа. Тончайшая масляная пленка на гладком металле держится гораздо прочнее, обеспечивая режим жидкостного трения при высоких скоростях. Доводка особенно критична для клапанов, форсунок и подшипников скольжения, где малейшая неровность ведет к потере герметичности или перегреву. Тщательно доведенные поверхности меньше подвержены коррозии, так как на них отсутствуют очаги застоя влаги и химических реагентов.

Для обработки миниатюрных заготовок со сложным профилем используют специальные зажимные оправки и ручные приспособления. Деталь жестко фиксируют в патроне, который позволяет точно ориентировать ее относительно плоскости доводочной плиты. Мелкие элементы часто варят парами или группами для увеличения площади контакта и обеспечения стабильности при движении.

При ручной доводке мастер совершает движения по траектории восьмерки, что гарантирует равномерный износ инструмента и отсутствие направленных рисок. Этот метод требует высокой чувствительности рук для контроля усилия нажатия на хрупкие компоненты. Для внутренних углов и пазов изготавливают индивидуальные притиры из фасонного профиля.

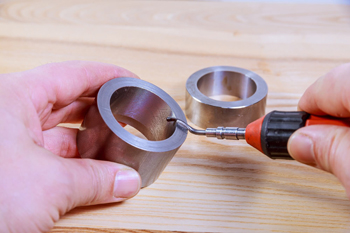

Применение бормашин с мягкими насадками позволяет обрабатывать труднодоступные места, куда не проходит стандартный инструмент. В процессе работы постоянно используют лупы или микроскопы для контроля за состоянием кромок и углов. Малое количество снимаемого металла требует ювелирной точности при дозировании пасты, чтобы не залить мелкие отверстия. Если деталь имеет разную толщину, под нее подкладывают компенсирующие шайбы для выравнивания давления по всей поверхности.

Алмазные пасты обладают самой высокой режущей способностью и подходят для обработки твердых сплавов, керамики и камня. Но алмаз при температурах выше +800℃ начинает вступать в химическую реакцию с железом, что ведет к быстрому затуплению зерен.

Эльбор, или кубический нитрид бора, имеет чуть меньшую твердость, зато обладает исключительной химической инертностью к сталям. Эльборовые составы идеально подходят для доводки высоколегированных и быстрорежущих сталей на высоких скоростях. Они не вызывают диффузионного износа инструмента и обеспечивают более чистую поверхность без прижогов.

Алмазные зерна имеют более острые грани, по этой причине они снимают металл агрессивнее и быстрее на начальных стадиях. Эльбор дает более мягкий и равномерный рез, что благоприятно сказывается на финишной полировке ответственных деталей. Оба типа абразивов выпускаются в виде паст разной концентрации на жировой или водной основе. Пасты на жировой основе лучше удерживаются на инструменте и защищают металл от коррозии в процессе работы. Водные составы легче смываются, что удобно при массовом производстве и необходимости частой проверки размеров.
