Электрохимическая полировка

Механическая обработка направлена на грубое выравнивание плоскости за счет физического трения абразивных зерен о металл. Инструмент срезает верхние слои материала: после процесса на поверхности остаются направленные риски.

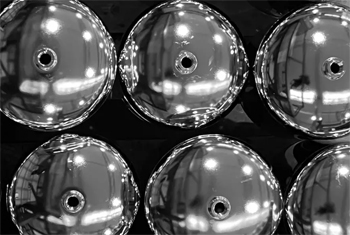

Электрохимическая полировка — финишный этап придания заготовке зеркального блеска в среде активных реагентов. Под влиянием электрического тока микровыступы растворяются быстрее впадин: рельеф выравнивается на молекулярном уровне.

Механика может деформировать тонкие кромки или перегреть металл, а электролит воздействует деликатно и сохраняет структуру неизменной. Данные технологии часто используют последовательно для достижения идеального результата.

Шлифование устраняет глубокие царапины и забоины: оно подготавливает базу для чистовой отделки. Электрополировка же наделяет изделие высокими эстетическими характеристиками и глубоким отражающим эффектом. В ванне деталь приобретает глянец без образования наклепа и внутренних напряжений. Коэффициент отражения после электролиза достигает 90% и выше.

Механический способ требует больших трудозатрат и времени на каждую деталь. Электрохимическая ванна позволяет обрабатывать сотни мелких изделий одновременно за один цикл.

Электрохимический процесс отлично наводит блеск, но не способен скрыть глубокие трещины или раковины. Реакция анодного растворения лишь повторяет существующий рельеф: она делает его зеркальным. Если на заготовке остались сколы или следы грубого проката, они станут еще более заметными после ванны.

Предварительная шлифовка помогает выровнять поверхность и преодолеть излишнюю шероховатость. Мастер удаляет основные дефекты абразивными лентами или кругами разной зернистости. Только на ровном и чистом металле электролит сработает максимально эффективно.

Качество зеркального эффекта напрямую зависит от исходной гладкости изделия. Наличие заусенцев или наплывов может привести к неравномерному распределению тока в растворе. Из-за этого на металле могут возникнуть мутные пятна или ожоги. Механическая зачистка швов после сварки также необходима для получения однородного визуального ряда.

На производстве деталь последовательно проходит этапы от грубой обдирки до тонкого шлифования. Электрохимическая ванна завершает этот путь и придает изделию окончательный товарный вид.

В ходе анодной реакции с поверхности уходят частицы чистого железа: концентрация хрома и никеля в верхнем слое существенно возрастает. На металле образуется сверхплотная защитная пленка из оксидов. Гладкая поверхность лишена микропор и каверн: влага и агрессивные вещества не задерживаются на изделии. Коррозийная стойкость после такой обработки повышается в 3–5 раз по сравнению с обычным прокатом. Детали сохраняют зеркальный блеск даже в соленой морской воде или кислотных средах.

Технология позволяет проводить микроочистку и устранять только зарождающиеся очаги ржавчины. Раствор проникает в дефекты кристаллической решетки: он нейтрализует их на химическом уровне. Даже сверхточная техника не всегда может выявить такие повреждения, а электролит справляется с задачей безупречно.

Поверхность приобретает специфические свойства: она становится химически пассивной. Это исключает возникновение точечной коррозии в местах механических контактов. Изделия после ванны служат долго и не требуют нанесения дополнительных защитных лаков или красок.

Да, электролит свободно затекает в любые отверстия, внутренние полости и узкие зазоры между элементами. Реакция растворения выступов протекает одновременно на всей площади заготовки независимо от ее очертаний. Механические щетки или ленты физически не могут добраться до глубоких пазов или внутренних резьб.

Электрополировка позволяет достичь однородного блеска на пружинах, сетках и мелкой фурнитуре. Качество финишной отделки остается стабильным даже на деталях со сложным художественным рельефом.

На производстве используют специальные подвесы для правильного подвода электрического заряда к заготовке. Равномерное поле в растворе гарантирует отсутствие матовых зон на скрытых участках. Отсутствие механического контакта исключает деформацию тонких перегородок и хрупких стенок.

Гладкий металл внутри каналов снижает гидравлическое сопротивление и улучшает работу систем. Заказчик получает идеально обработанный объект без нарушения его исходных пропорций.

Для электрохимической полировки нержавейки используют смесь из четырех основных компонентов. Базу составляют серная и ортофосфорная кислоты в строгой пропорции. Хромовый ангидрид выступает как катализатор реакции и способствует формированию зеркального слоя. Вода необходима для достижения нужной вязкости и проводимости среды. Если сталь отличается особой стойкостью к реагентам, к раствору добавляют глицерин: он замедляет процесс в углублениях и помогает быстрее сгладить микровыступы.

Точный химический состав электролита зависит от марки стали и желаемого уровня блеска. Мастера регулярно корректируют концентрацию веществ для поддержания стабильного электрического режима. В процессе работы кислоты постепенно расходуются: раствор требует периодического обновления.

На предприятиях используют химически чистые ингредиенты для исключения побочных реакций и выпадения осадка. Электролит должен иметь определенную плотность для равномерного «обволакивания» заготовки. Правильно составленная смесь гарантирует получение яркого глянца без темных разводов.

Электрохимическая полировка относится к вредным производствам из-за использования концентрированных кислот. Процесс проходит при температуре до +90℃: при таком нагреве выделяются едкие газы и пары. Попадание раствора на кожные покровы вызывает тяжелые химические ожоги.

Специалисты должны быть полностью защищены: они используют прорезиненные фартуки, перчатки и маски. В цехах устанавливают мощные системы приточно-вытяжной вентиляции для очистки воздуха. Дыхательные пути защищают респираторами с фильтрами против кислых газов.

Агрессивная среда постепенно разрушает обычные металлические емкости. На производствах ванны покрывают нейтральными материалами: стеклом, фарфором или керамикой. Это предотвращает загрязнение электролита продуктами коррозии самой чаши. Источники тока оснащают системами защиты от коротких замыканий и перегрузок. Автоматика поддерживает температуру раствора в заданных пределах для предотвращения закипания. Отработанные реагенты проходят цикл нейтрализации на очистных сооружениях предприятия.

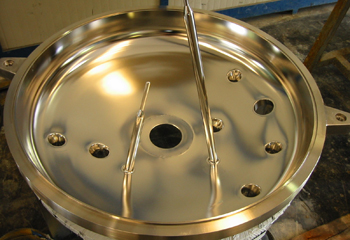

Нержавеющая сталь с зеркальным блеском — стандарт для изготовления пищевого оборудования. Идеально гладкая поверхность Ra 0.4 мкм и ниже исключает размножение бактерий в микропорах металла. На отполированных баках и трубах не задерживаются остатки продуктов и органические наслоения. Это значительно упрощает санитарную обработку производственных линий на молочных заводах и пивоварнях. Моющие средства легко смываются с металла: риск попадания химии в еду равен нулю.

В пищепроме ценят также отсутствие магнитных свойств и высокую чистоту финишного слоя. В процессе электрополировки из металла удаляются микрочастицы абразивов и технической смазки. Это предотвращает изменение вкуса и качества продуктов при контакте со сталью. Гладкие стенки трубопроводов снижают потери напора жидкости и исключают застойные зоны.

Обработка столовой посуды и кухонных приборов придает им премиальный вид и долговечность. Зеркальная нержавейка выдерживает тысячи циклов мойки в посудомоечных машинах без потери лоска.

В результате реакции толщина материала уменьшается всего на 5–15 мкм с каждой стороны. Столь незначительное изменение не влияет на общие габариты массивных конструкций, но при работе с прецизионными деталями инженеры учитывают этот припуск заранее. Время выдержки в ванне регулируют для сохранения точности посадочных мест.

Отсутствие механического давления предотвращает деформацию тонкостенных изделий. Геометрия детали остается неизменной: электролит лишь сглаживает микроскопический рельеф.

Равномерность съема металла обеспечивается за счет правильного расположения анодов и катодов. На выступах и острых углах растворение идет быстрее: кромки становятся слегка скругленными. Это полезное свойство помогает удалять мельчайшие заусенцы после механической резки. Внутренние напряжения в металле не возникают, так как процесс проходит без грубого силового воздействия.

Сохранность допусков контролируют при помощи электронных микрометров после полного остывания детали. Точность метода позволяет использовать его для доводки ответственных узлов в машиностроении.

Да, технология электрополировки успешно применяется для обработки алюминия и его сплавов. Процесс позволяет достичь зеркального блеска на деталях со сложной поверхностью. В отличие от стали алюминий требует иного состава электролита на основе хромовой или плавиковой кислоты. Металл активно окисляется на воздухе: электрохимическая ванна создает на нем прочную и прозрачную защитную пленку. Глянец получается ярким и долговечным: он не тускнеет при нормальных условиях эксплуатации.

При полировке алюминия важно соблюдать температурный режим: перегрев раствора может вызвать травление металла. Поверхность приобретает высокую отражающую способность: до 85% светового потока. Это свойство активно используют в осветительной технике и приборостроении.

После ванны детали часто подвергают анодированию для повышения твердости и износостойкости. Гладкая основа гарантирует получение ровного и красивого декоративного покрытия. Электрохимический способ позволяет быстро обрабатывать большие партии алюминиевой фурнитуры.

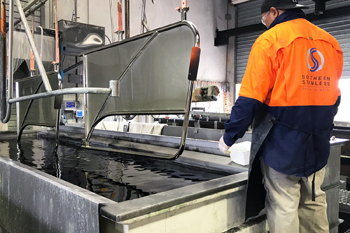

Размер заготовки при электрохимической полировке ограничен только внутренним объемом ванны. На крупных предприятиях резервуары могут достигать 6 м в длину и 2 м в глубину. Это позволяет обрабатывать длинные трубы, профили и массивные стальные плиты.

Вес изделия должен соответствовать грузоподъемности подъемных механизмов цеха. Для мелких метизов используют специальные корзины: они позволяют загружать сотни деталей одновременно. Электролит должен свободно омывать всю поверхность объекта для равномерного протекания реакции. Важно также обеспечить надежный электрический контакт в нескольких точках детали.

Если деталь превышает размеры стандартной ванны, ее полируют по частям с переворотом. Однако это может привести к появлению видимой границы на стыке зон обработки. В таких случаях инженеры проектируют специальные локальные электролизеры.

Массивные конструкции требуют мощных источников питания: ток должен проникать вглубь раствора без потерь. Оборудование позволяет работать с любыми формами проката, от тонкой фольги до тяжелых отливок. Ограничений по сложности рельефа не существует, так как жидкость проникает везде.

Электрохимическая очистка эффективна на начальных стадиях коррозии металла. Ток и кислоты растворяют рыхлые продукты окисления: они обнажают чистый слой стали. Процесс позволяет устранить мельчайшие микроочаги, которые незаметны даже при сильном увеличении. Раствор «вымывает» ржавчину из глубоких пор и микротрещин материала, что предотвращает дальнейшее разрушение детали изнутри под слоем декоративного покрытия.

После процедуры поверхность становится химически активной: на ней мгновенно формируется защитный барьер. Микроочистка возвращает металлу его первоначальную прочность и блеск.

Этот метод называют лечебным для нержавеющей стали, потому что он восстанавливает ее защитные свойства. Если ржавчина коснулась только поверхности, электрополировка полностью сотрет ее следы. После ванны металл начинает активно сопротивляться повторному окислению. Это происходит за счет перераспределения частиц хрома в кристаллической решетке.

Технология востребована при реставрации дорогого оборудования и предметов искусства. Зеркальный эффект после очистки сохраняется надолго благодаря пассивации поверхности.
