Электрошлаковое литье (ЭШЛ)

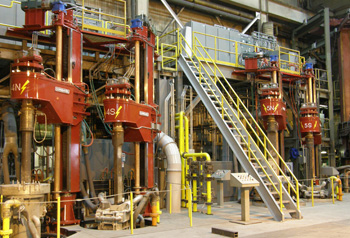

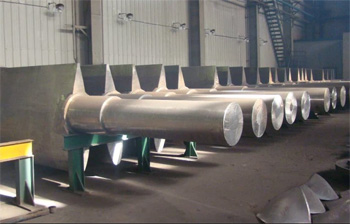

Хотя оба процесса основаны на одном физическом принципе, их конечные цели существенно различаются. Электрошлаковый переплав применяют в металлургии для получения высококачественных слитков цилиндрической или квадратной формы, которые в дальнейшем отправляются на ковку или прокатку. Электрошлаковое литье направлено на получение фасонной заготовки, форма которой максимально приближена к готовой детали. В процессе ЭШЛ используют специализированные кристаллизаторы сложной конфигурации, что позволяет отливать корпуса клапанов, колена трубопроводов, фланцы и зубчатые колеса.

Таким образом, литейная технология помогает исключить или значительно сократить стадию последующей трудоемкой пластической деформации металла. При этом сохраняются все преимущества электрошлакового рафинирования, такие как высокая плотность и отсутствие вредных примесей в структуре.

Шлаковая ванна в установке ЭШЛ выступает в роли активного химического реактора и фильтра. Расплавленный шлак, состоящий из смеси фторида кальция, оксидов алюминия и кальция, обладает высокой реакционной способностью. Когда капли металла отделяются от плавящегося электрода и проходят сквозь слой шлака, они подвергаются интенсивному рафинированию.

Шлак активно поглощает серу и неметаллические включения, такие как оксиды и силикаты, переводя их в легкоудаляемые соединения. Кроме того, он служит надежным барьером, полностью изолирующим зеркало расплава от атмосферного воздуха. Это предотвращает насыщение металла азотом и кислородом, что критически важно для высоколегированных сталей.

В результате металл заготовки получается стерильно чистым, что обеспечивает его высокую коррозионную стойкость и ударную вязкость при экстремальных температурах.

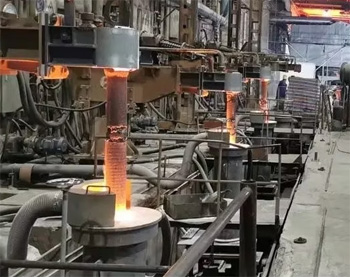

Проблема усадочных раковин при обычном литье связана с одновременным застыванием больших объемов металла и невозможностью подпитки центральных зон. В методе электрошлакового литья кристаллизация происходит последовательно и непрерывно по мере плавления электрода.

В верхней части заготовки всегда поддерживается ванна жидкого металла, которая постоянно подпитывает фронт кристаллизации, компенсируя объемную усадку. Этот процесс называется направленным затвердеванием. Жидкий металл плавно заполняет все микропустоты между растущими кристаллами, обеспечивая стопроцентную плотность структуры по всему сечению детали.

Благодаря такой схеме питания отливки ЭШЛ лишены осевой рыхлости и внутренних пустот, что делает их незаменимыми для работы в условиях высокого давления и циклических нагрузок, характерных для энергетического машиностроения.

Кристаллизатор в установке ЭШЛ - не просто форма, а высокоэффективный теплообменный аппарат. Изготовление его рабочей части из меди обеспечивает максимально быстрый отвод тепла от застывающего металла.

Интенсивное водяное охлаждение заставляет металл кристаллизоваться с очень высокой скоростью, что подавляет рост крупных зерен и предотвращает развитие ликвации химических элементов. В результате формируется однородная мелкозернистая структура с высокой плотностью дислокаций.

Медная поверхность, защищенная тонким слоем застывшего шлакового гарнисажа, обеспечивает отливке идеальную чистоту и гладкость. Это позволяет получать заготовки с минимальными допусками, которые практически не требуют черновой механической обработки. Это существенно снижает общие затраты заказчика на производство финишного изделия.

Изотропность означает одинаковость свойств материала во всех направлениях приложения нагрузки. В обычном прокате или поковке структура металла вытянута вдоль направления деформации, что делает его прочным вдоль волокон, но уязвимым для трещин в поперечном сечении.

В процессе электрошлакового литья кристаллы растут снизу вверх в условиях стабильного теплового потока и отсутствия механического давления. Это формирует равномерную равноосную структуру зерна по всему объему детали. Для инженера-конструктора такое явление становится огромным преимуществом, так как позволяет проектировать детали, работающие в условиях сложных пространственных нагрузок, без опасения внезапного разрушения по плоскости ослабления.

Детали ЭШЛ демонстрируют стабильно высокие показатели пластичности и выносливости независимо от ориентации в пространстве.

Электрод - основной источник сырья в процессе ЭШЛ, поэтому его качество напрямую определяет финальные свойства отливки. В качестве электродов используют кованые, катаные или литые штанги, химический состав которых строго соответствует марке стали будущей детали. Важно, чтобы поверхность электрода была очищена от окалины, ржавчины и следов смазки, так как эти загрязнения могут нарушить стабильность электрической дуги или изменить химию шлака.

Сечение электрода подбирается таким образом, чтобы обеспечить оптимальное заполнение пространства кристаллизатора и равномерный прогрев шлаковой ванны. В некоторых случаях применяют полые трубчатые электроды. Это позволяет более эффективно управлять скоростью плавления и формой металлической ванны, гарантируя получение безупречной структуры металла даже в крупногабаритных изделиях.

В процессе литья тонкий слой расплавленного шлака проникает в зазор между медным кристаллизатором и твердеющим металлом, образуя там твердую корку - гарнисаж. Этот слой выполняет важнейшую функцию смазки и теплового изолятора.

Гарнисаж предотвращает прямой контакт раскаленного металла с холодной медью, исключая риск приваривания и образования поверхностных трещин. Кроме того, он обеспечивает исключительную гладкость поверхности отливки, в точности повторяя полированный рельеф формы.

После завершения литья и извлечения заготовки из кристаллизатора шлаковая корка легко отделяется от металла под воздействием температурного сжатия или легкого механического воздействия. Поверхность детали под гарнисажем имеет чистый матовый вид и не требует пескоструйной обработки или травления, что является важным экономическим преимуществом технологии.

Процесс электрошлакового литья обеспечивает высочайшую степень дегазации металла. При контакте капель расплава с перегретым шлаком происходит активное выделение растворенного водорода и азота. Шлак работает как губка, поглощая газовые пузырьки и предотвращая их повторное растворение в металлической ванне. Кроме того, высокая температура шлаковой ванны способствует интенсивному протеканию реакций взаимодействия углерода с кислородом, что приводит к глубокому раскислению стали.

Низкое содержание газов в металле ЭШЛ гарантирует отсутствие таких опасных дефектов, как флокеночувствительность и газовая пористость. Это делает детали ЭШЛ идеальными для использования в вакуумной технике и криогенном оборудовании, где малейшие газовые включения в структуре металла могут привести к потере герметичности или разрушению узла.

Проектирование кристаллизаторов для фасонного электрошлакового литья требует точного учета законов теплообмена и электродинамики. Оснастка должна обеспечивать не только требуемую форму детали, но и стабильное прохождение тока через шлаковую ванну во всех зонах. Для деталей сложной формы кристаллизаторы делают разъемными и многосекционными, с индивидуальными каналами охлаждения для каждого участка.

Инженеры рассчитывают углы уклонов и радиусы переходов таким образом, чтобы обеспечить беспрепятственное движение шлакового гарнисажа вдоль стенок. Также учитывается расположение прибыльных частей, которые в ЭШЛ имеют минимальный объем по сравнению с обычным литьем.

Качественная оснастка позволяет получать уникальные по геометрии изделия, такие как коленчатые валы или корпуса задвижек, с гарантированным качеством внутренней структуры в самых труднодоступных местах.

Технология электрошлакового литья ориентирована на критически важные секторы экономики, где требования к надежности материала абсолютны.

В атомной энергетике из металла ЭШЛ изготавливают корпуса насосов первого контура и элементы реакторных установок. В нефтегазовой отрасли метод незаменим для производства крупногабаритных фланцев и запорной арматуры, работающей под сверхвысоким давлением в агрессивных средах. Авиационная промышленность использует ЭШЛ для получения заготовок дисков и валов двигателей, обладающих высокой усталостной прочностью. Технология востребована в судостроении - для производства гребных валов и элементов рулевых машин.

Высокая стоимость процесса полностью оправдывается долговечностью и безопасностью изделий, исключая риск катастрофических аварий по причине скрытых дефектов металла.

Одна из сильных сторон ЭШЛ - исключительная химическая однородность заготовки. Поскольку плавка ведется путем постепенного переплава электрода, состав металлической ванны постоянно обновляется однородными порциями сплава. Интенсивное перемешивание металла электромагнитными силами и тепловой конвекцией в шлаковой ванне гарантирует равномерное распределение всех легирующих элементов.

Явление зональной ликвации, характерное для крупных слитков обычного литья, в методе ЭШЛ практически полностью подавляется. Это означает, что свойства металла в нижней, средней и верхней частях массивной заготовки весом в несколько тонн будут абсолютно идентичны.

Для заказчика это гарантия предсказуемого поведения детали при последующей термической обработке и стабильности эксплуатационных характеристик всего изделия.

Метод ЭШЛ может быть успешно адаптирован для процессов электрошлаковой наплавки и ремонтного литья. Это позволяет восстанавливать геометрию и рабочие свойства уникальных крупногабаритных деталей, таких как валки прокатных станов или станины прессов.

В процессе восстановления на поврежденный участок устанавливается временный кристаллизатор, заполняемый шлаком. Металл электрода при плавлении образует прочное диффузионное соединение с основным металлом детали. Благодаря рафинирующему действию шлака наплавленный слой часто обладает более высокими характеристиками износостойкости и чистоты, чем оригинальный материал.

Такой подход позволяет продлить ресурс дорогостоящего оборудования на десятки лет при затратах, составляющих лишь малую часть от стоимости новой детали. Это обеспечивает высокую экономическую эффективность технического обслуживания производства.
