Фланцы литые бронзовые

Форма зеркала, или контактной плоскости фланца определяет надежность стыка и выбор типа прокладки для герметизации системы. В промышленности чаще используют плоские поверхности, которые обеспечивают плотное прилегание при затяжке болтов.

Для систем с повышенным давлением выбирают фланцы с выступом и впадиной, так как они исключают боковое смещение уплотнительного кольца. Встречаются варианты с шипом и пазом, которые гарантируют максимальную плотность соединения в вакуумных установках. Бронза обладает высокой пластичностью, поэтому она отлично сглаживает мелкие неровности ответных деталей при монтаже.

Качество обработки поверхности обозначают параметром шероховатости, который для бронзовых изделий обычно составляет Ra 3.2. Если на плоскости присутствуют глубокие риски или царапины, герметичность узла будет нарушена даже при использовании мягких прокладок. При монтаже важно следить за чистотой зеркала и отсутствием следов консервационной смазки. Бронзовые фланцы позволяют проводить многократную разборку и сборку соединений без потери качества прилегания.

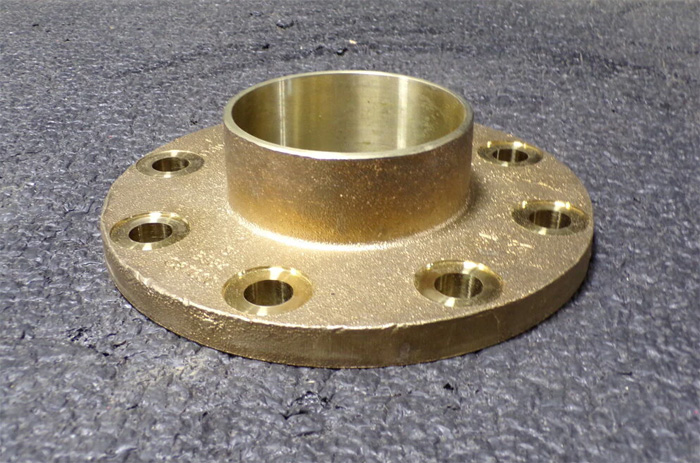

Воротниковые или приварные встык фланцы имеют конусообразный выступ, который плавно переходит к диаметру трубы. Такая конструкция обеспечивает более равномерное распределение механических напряжений в зоне сварного шва. Когда в трубопроводе возникают резкие скачки давления или температурные расширения, воротник принимает на себя основную нагрузку. Метод литья позволяет получать воротниковые детали с оптимальной толщиной стенок для обеспечения максимальной жесткости узла.

Плоские фланцы просто надевают на трубу и обваривают по кругу, что создает зону концентрации напряжений у торца. Подобный вариант подходит для систем с низким давлением и стабильным температурным режимом.

Использование бронзовых воротниковых фланцев упрощает процесс центровки при монтаже магистралей большого диаметра. Конус выступа служит направляющим элементом и гарантирует соосность соединения без применения сложных приспособлений. Плотный стык при сварке встык обеспечивает беспрепятственный проход среды внутри трубы и снижает турбулентность потока. Бронза в массивном воротнике эффективно гасит вибрации от насосного оборудования и предотвращает образование трещин.

Прямой контакт бронзового фланца со стальным крепежом приводит к возникновению гальванической пары и быстрому разрушению металлов под действием влаги. Чтобы защитить соединение от электрохимической коррозии, используют болты и гайки из нержавеющей стали или оцинкованные метизы.

Между головкой болта и поверхностью бронзы обязательно устанавливают диэлектрические шайбы или прокладки из паронита. Подобная изоляция блокирует прохождение электрического тока и сохраняет целостность фланцевого узла в течение многих лет. В морской среде защитные меры усиливают за счет применения специальных ингибирующих паст и герметиков.

При монтаже важно следить за чистотой резьбы и отсутствием заусенцев, которые могут повредить защитное покрытие болтов. Алюминиевая бронза обладает высокой твердостью, но она все равно чувствительна к контакту с активными окислителями. Специалисты часто заменяют обычную сталь на латунный или бронзовый крепеж, когда узел работает в условиях постоянной влажности. Если бюджет проекта ограничен, выбирают стальные болты с кадмиевым покрытием, которое наиболее инертно к медным сплавам.

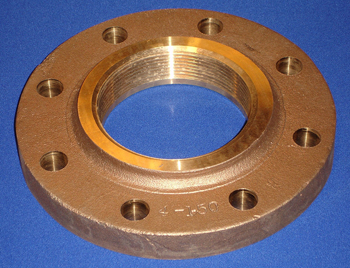

Резьбовое соединение позволяет монтировать бронзовые фланцы на трубы без использования сварочного оборудования и привлечения квалифицированных сварщиков. Внутренняя резьба в теле фланца соответствует стандартным параметрам трубной резьбы, что обеспечивает полную взаимозаменяемость деталей.

Такой метод монтажа идеален для объектов, где проведение огневых работ запрещено правилами техники безопасности. Резьбовые узлы легко разбираются для очистки или замены участков трубопровода, что сокращает время простоя оборудования. Бронза обладает высокой вязкостью, поэтому резьба на ней не склонна к заеданию и закусыванию при затяжке.

Для обеспечения герметичности стыка используют современные уплотнительные материалы в виде ленты ФУМ или анаэробных клеев-герметиков. Плотное навинчивание фланца на трубу создает надежный замок, который выдерживает значительные вибрации и перепады давления.

Резьбовые фланцы часто выбирают для систем водоснабжения и отопления в жилых зданиях и офисах. Малый вес бронзовой арматуры упрощает работу в стесненных условиях подвалов и технических ниш.

Шероховатость уплотнительной поверхности бронзового фланца определяет эффективность работы прокладки и герметичность всего соединения. Параметр обозначают символом Ra, и для большинства стандартных узлов его значение должно находиться в пределах от 3.2 до 6.3 мкм. Слишком гладкая поверхность может привести к выдавливанию мягкого уплотнителя под действием высокого давления среды. Грубая обработка с глубокими рисками создает каналы для микропротечек газа или жидкости через структуру стыка.

Литые заготовки проходят стадию финишного точения или шлифования на станках для достижения заданных параметров чистоты. Качественная обработка зеркала фланца обеспечивает равномерное распределение давления по всей площади контакта. Если на металле остаются забоины или следы литейного песка, прокладка не сможет полностью компенсировать эти дефекты.

Тип резца и скорость подачи инструмента выбирают так, чтобы исключить возникновение волнистости на торце. Контроль шероховатости проводят при помощи эталонных образцов или электронных профилометров на выходе из цеха. Чистая поверхность бронзы отлично взаимодействует с резиновыми, фторопластовыми и графитовыми прокладками.

Бронза марок АД1 или БрОЦС — экологически безопасный материал, который не выделяет токсичных веществ при контакте с водой. Металл обладает естественными антибактериальными свойствами, что предотвращает развитие микроорганизмов внутри трубопроводных систем. В отличие от чугуна бронза не подвержена ржавчине, поэтому в питьевой воде отсутствуют хлопья окислов и неприятный металлический привкус. Такую арматуру часто выбирают для объектов здравоохранения, детских садов и предприятий пищевой промышленности.

Плотная структура литого металла исключает проникновение внешних загрязнений сквозь стенки фланца в чистую среду, а гладкая внутренняя поверхность патрубков препятствует образованию известковых отложений и солей, которые сужают проходное сечение. При монтаже используют сертифицированные прокладки, разрешенные для контакта с пищевыми продуктами.

Главное преимущество бронзы при работе с горючими материалами — в её неспособности образовывать искры при случайных ударах. Обычная стальная арматура при столкновении с инструментом может вызвать возгорание паров топлива или взрыв газовоздушной смеси. Бронзовые фланцы обладают достаточной вязкостью, поэтому энергия механического воздействия гасится внутри металла без отделения раскаленных частиц. Это свойство делает медные сплавы обязательным стандартом для систем перекачки бензина, авиационного керосина и природного газа.

Металл также отлично сопротивляется коррозии под воздействием сероводорода и других агрессивных компонентов сырой нефти. Бронзовые фланцы сохраняют герметичность и прочность в условиях постоянного контакта с нефтепродуктами и влажным грунтом. На поверхности деталей образуется плотная патина, которая служит дополнительным барьером против окисления глубоких слоев металла. Соединения легко разбираются без риска искрения, что позволяет безопасно проводить ремонтные работы на действующих установках.

Количество и расположение отверстий под болты во фланце должно строго соответствовать требованиям государственных стандартов для обеспечения взаимозаменяемости. Если центры отверстий смещены даже на миллиметр, соединить два фланца без перекоса и деформации крепежа будет невозможно. Неправильная разметка приводит к возникновению внутренних напряжений в шпильках, что может вызвать их внезапный обрыв под давлением.

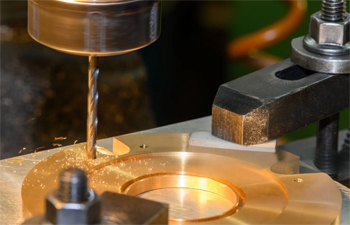

Для получения высокой точности отверстия сверлят на координатно-расточных станках или используют специальные кондукторы. Диаметр отверстий выбирают с небольшим допуском относительно размера болта для облегчения процесса выравнивания стыка. Края всех каналов обязательно обрабатывают зенковкой для удаления острых кромок и заусенцев после сверла.

Проверка соосности отверстий исключает риск закусывания болтов при монтаже в труднодоступных местах. Бронза легко сверлится на высоких оборотах, что позволяет получать гладкие стенки отверстий без разрывов металла.

Фланцевые заглушки, или глухие фланцы, — сплошные диски без центрального отверстия, которые служат для временного или постоянного перекрытия потока. Их устанавливают на концах трубопроводов или в местах подключения резервуаров для обеспечения герметичной изоляции системы.

Бронзовые заглушки часто применяют во время проведения гидравлических испытаний, так как они выдерживают значительные давления без деформации. Металл не боится контакта с агрессивными опрессовочными жидкостями и сохраняет чистоту зеркала для последующего монтажа основной арматуры. Заглушки из бронзы исключают риск возникновения искр при их установке и демонтаже на действующих объектах.

Прочная структура литого диска предотвращает разрушение заглушки при резких скачках давления или гидроударах. Бронза обладает высокой химической инертностью, что важно при длительном простое оборудования в контакте с топливом или маслом. Использование штатных заглушек вместо самодельных стальных вставок повышает безопасность эксплуатации промышленных установок.

Бронзовые сплавы сохраняют механическую прочность и конструкционную целостность при длительном воздействии температур до +250℃. В отличие от пластика бронза не размягчается и не меняет структуру, что позволяет использовать фланцы в паропроводах и системах горячего водоснабжения.

Коэффициент теплового расширения металла учитывают при проектировании узлов для предотвращения деформации стыков при резких сменах режимов. Бронза эффективно распределяет тепло по всему массиву фланца, исключая появление зон локального перегрева. Это свойство обеспечивает стабильность работы уплотнительных прокладок и сохранение герметичности системы.

При высоких температурах алюминиевые и никелевые бронзы показывают лучшую сопротивляемость окислению на открытом воздухе. Защитная пленка патины остается прочной и не отслаивается от основания при термических циклах. Использование бронзовой арматуры закладывают в теплообменники и котлы, где важна надежность металла в горячей среде. Бронза не становится хрупкой и при охлаждении, что гарантирует безопасность при пуске систем в зимний период.

Да, если на зеркале бронзового фланца появились мелкие царапины или забоины, его работоспособность можно вернуть при помощи ручной или механической притирки. Бронза — податливый материал, который легко обрабатывается абразивными пастами на основе карбида кремния или алмазного порошка.

Процесс притирки позволяет выровнять плоскость и добиться минимальной шероховатости для идеального прилегания прокладки. Для работы используют специальные притирочные плиты или кольца, которые совершают вращательные движения по поверхности металла. Такой метод ремонта экономит средства, так как исключает необходимость демонтажа и замены всей детали.

После завершения процедуры поверхность тщательно промывают от остатков абразива для предотвращения износа уплотнений. Качественная притирка возвращает фланцу его первоначальный зеркальный блеск и антикоррозийные свойства. Если повреждения слишком глубокие, сначала проводят проточку на токарном станке, а затем финишную доводку пастами. Бронза не склонна к образованию сколов при механическом воздействии, что упрощает восстановительные работы.

Наличие сквозных раковин, крупных газовых пор и инородных включений в массиве бронзового фланца считается критическим браком. Такие пороки литья существенно снижают механическую прочность изделия и могут привести к внезапному разрушению под давлением. Усадочные пустоты в зоне воротника мешают качественной передаче нагрузки от болтов к трубе, что вызывает перекосы и течи. Если при обточке вскрываются темные пятна шлака или песка, деталь подлежит немедленной замене.

Внутреннюю структуру массивных фланцев проверяют методом ультразвуковой дефектоскопии, чтобы исключить скрытые трещины. Проверка на герметичность при помощи керосина помогает выявить микроскопические каналы, через которые может просачиваться газ.

Качественное литье должно иметь однородный цвет и плотную мелкозернистую структуру на всех срезах. Не допускается наличие сильной овальности отверстий и волнистости торцевых поверхностей. Следы пережога металла также делают фланцы непригодными для установки в ответственные инженерные сети.

Выбор материала прокладки зависит от химического состава перекачиваемой среды, рабочего давления и температуры системы. Для бронзовых фланцев подходят мягкие уплотнители из резины, паронита или фторопласта, которые легко деформируются при затяжке болтов. Бронза отлично сглаживает микронеровности мягких материалов, обеспечивая полную герметичность стыка при минимальном усилии.

В агрессивных средах выбирают прокладки из ПТФЭ, так как они химически инертны и не вступают в реакцию с медными сплавами. При высоких температурах используют армированный графит или спирально-навитые прокладки с ограничительными кольцами.

Важно учитывать, что слишком твердые стальные прокладки могут повредить поверхность бронзового зеркала при сильном сжатии. Специалисты рекомендуют использовать уплотнители с модулем упругости ниже, чем у основного металла фланца. Толщина прокладки должна соответствовать величине зазора и обеспечивать компенсацию небольших перекосов труб. При монтаже на пищевых производствах применяют силиконовые или этиленпропиленовые кольца, разрешенные санитарными нормами.
