Фольга медная

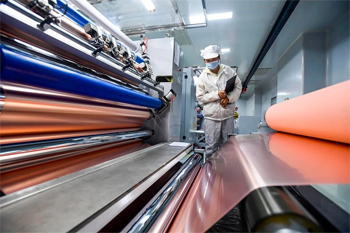

Катаную фольгу изготавливают путем многократного механического обжатия медной заготовки между валками прокатного стана. Этот метод формирует внутри металла продольно вытянутую структуру зерен, которая придает изделию высокую механическую прочность и исключительную гибкость.

Поверхность такого проката получается зеркально гладкой с обеих сторон, что важно для создания гибких печатных плат и чувствительных мембран. Металл выдерживает тысячи циклов изгиба без образования усталостных трещин и разрывов структуры. Катаный прокат выбирают для работы в условиях постоянных вибраций или подвижных соединений, так как его кристаллическая решетка обладает повышенной вязкостью и стабильностью.

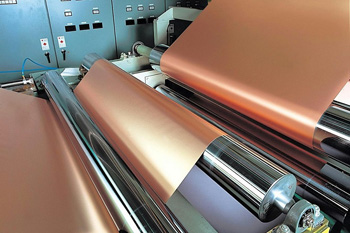

Электролитическую фольгу получают методом осаждения ионов меди из химического раствора на поверхность вращающегося стального барабана. Одна сторона такого полотна получается идеально ровной, а вторая имеет микроскопическую шероховатость в виде зубцов. Текстурированная поверхность обеспечивает великолепное сцепление металла с полимерными основаниями при термическом ламинировании.

Электролитический способ позволяет выпускать ультратонкие ленты толщиной от 6 до 12 мкм с высочайшей точностью геометрических параметров. Этот вид проката обходится дешевле катаных аналогов из-за отсутствия сложного процесса деформации массивных заготовок.

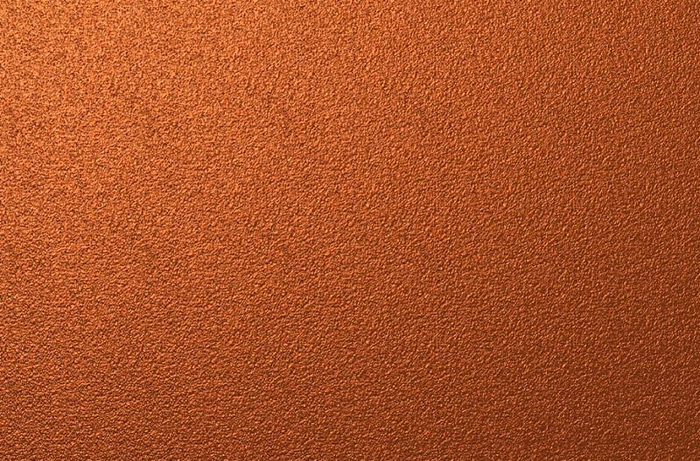

Рельеф на одной из сторон фольги необходим для надежной адгезии металла к диэлектрическим материалам. Гладкая медь имеет плохую связь с эпоксидными смолами или полиимидными пленками, поэтому при нагреве платы может произойти отслоение дорожек.

В процессе электролитического осаждения на заводе формируют дендритную структуру поверхности, которая состоит из миллионов мелких медных выступов. Когда фольгу прижимают к разогретому пластику под высоким давлением, полимер затекает между этими выступами и создает прочное механическое соединение. Такой «замок» гарантирует целостность многослойной конструкции при последующем травлении и автоматизированном монтаже электронных компонентов.

Уровень шероховатости строго нормируют в зависимости от назначения проката, так как слишком крупные зубцы могут негативно влиять на передачу высокочастотных сигналов. Для современных стандартов связи выбирают фольгу с низким профилем, где высота неровностей не превышает 2-3 мкм. Это позволяет минимизировать потери энергии из-за поверхностного эффекта, когда ток течет только по тонкому внешнему слою проводника.

Медная фольга служит отрицательным токосъемником, на который наносят активную графитовую массу для накопления электрического заряда. Медь выбирают для этих целей из-за ее проводимости и химической инертности к электролиту при низких рабочих потенциалах. Тонкий прокат толщиной 8-10 мкм позволяет значительно снизить вес батареи и увеличить плотность хранения энергии.

Фольга должна обладать идеальной чистотой поверхности, так как любые жировые пятна приведут к плохой адгезии активного слоя и быстрому выходу аккумулятора из строя. Металл эффективно собирает электроны со всей поверхности анода и передает их к внешним контактам устройства с минимальными тепловыми потерями.

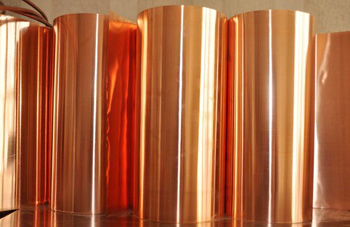

В процессе производства аккумуляторов рулоны фольги разматывают на огромных скоростях, поэтому материал должен выдерживать значительные нагрузки на растяжение. Высокая прочность проката предотвращает обрывы ленты и исключает простои автоматических линий.

Однородная толщина фольги по всей ширине рулона гарантирует одинаковую емкость всех ячеек в готовой сборке. Медь также отлично отводит тепло, которое возникает при интенсивном заряде или разряде батареи, что повышает безопасность эксплуатации электромобилей и смартфонов.

Тонкая медная лента становится эффективным экраном для блокировки нежелательных радиочастотных помех и электромагнитных полей. Высокая электропроводность меди позволяет ей поглощать энергию внешних излучений и мгновенно перенаправлять наведенные токи на контур заземления.

Фольга толщиной 0,05 мм способна ослабить сигналы мобильной связи и Wi-Fi на 80 дБ или даже 100 дБ, создавая зону «радиотишины» внутри корпуса прибора. Такое экранирование необходимо для защиты чувствительных аналоговых цепей, медицинских датчиков и авиационной электроники от сбоев. Металл блокирует как электрическую составляющую поля, так и магнитные наводки высокой частоты.

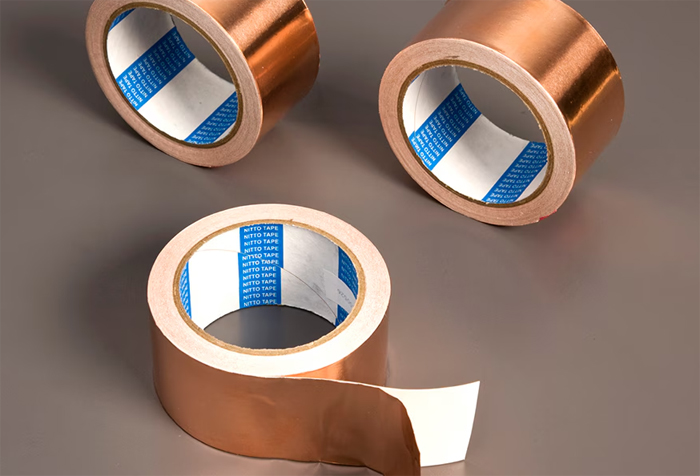

Для создания герметичного защитного контура фольгу наклеивают на внутренние стенки пластиковых корпусов или оборачивают ею отдельные кабели. Часто применяют фольгу с предварительно нанесенным токопроводящим клеем, который обеспечивает электрический контакт между нахлестами полотен.

Медь не имеет собственных магнитных свойств, поэтому не вносит искажений в работу приборов, которые реагируют на земное магнитное поле. Гибкость проката позволяет экранировать детали сложной геометрической формы без образования щелей, через которые могли бы проникать помехи.

При передаче сигналов с частотой выше 1 ГГц ток распределяется неравномерно по сечению проводника и стремится к его внешней поверхности. Это физическое явление называют скин-эффектом, и оно напрямую связывает качество поверхности фольги с потерями мощности сигнала.

Если медь имеет высокую шероховатость, путь тока значительно удлиняется из-за необходимости огибать все неровности и выступы металла. Это приводит к росту электрического сопротивления и вызывает затухание сигнала, что критично для работы радаров, систем 5G и спутниковой связи. Применение фольги с зеркальной поверхностью позволяет передавать данные на большие расстояния с минимальными искажениями.

Для производства таких изделий используют специальный прокат с ультранизким профилем, который проходит стадию электрохимической полировки. Гладкая медь обеспечивает стабильный импеданс дорожек на печатной плате, что исключает возникновение отраженных волн и цифровых ошибок. Тщательный контроль чистоты сплава марки М0 или М1 гарантирует отсутствие включений, которые могли бы нарушить однородность поля. Инженеры учитывают шероховатость фольги еще на стадии проектирования топологии платы, используя сложные математические модели.

Отжиг необходим для возвращения меди максимальной пластичности после интенсивной холодной прокатки, которая делает металл жестким. Чтобы избежать потемнения и окисления тончайшего полотна, нагрев проводят в глубоком вакууме или в атмосфере инертного газа. Рулоны фольги помещают в камеру печи и постепенно нагревают до температуры +400-500℃.

Под воздействием жара в кристаллической решетке меди происходит рекристаллизация, при которой исчезают внутренние напряжения и формируются новые равноосные зерна. После выдержки металл медленно охлаждают, в результате он становится мягким и податливым для последующей чеканки или глубокой штамповки.

Вакуумная среда полностью исключает контакт меди с кислородом, поэтому поверхность фольги сохраняет свой первоначальный розовый блеск и чистоту. Это избавляет от необходимости проводить последующее химическое травление, которое может уменьшить толщину и без того тонкого материала. Точное управление режимом охлаждения позволяет задавать конкретные показатели твердости для разных марок проката.

Бензотриазол (БТА) - эффективный органический ингибитор, который образует на поверхности меди невидимую защитную пленку на молекулярном уровне. Медная фольга крайне чувствительна к влажности воздуха и агрессивным газам, которые вызывают появление темных пятен оксидов за считанные часы. Для предотвращения этого процесса ленту после прокатки пропускают через ванну с раствором ингибитора или наносят состав методом распыления.

Молекулы БТА вступают в химическую связь с атомами меди и создают плотный барьер, который блокирует доступ кислорода к металлу. Такая пассивация сохраняет яркий блеск и высокую электропроводность фольги на этапе транспортировки и хранения на складе.

Защитный слой имеет толщину всего в несколько нанометров, поэтому он не мешает последующей пайке или нанесению гальванических покрытий. Ингибитор не меняет цвет меди и не влияет на ее механические свойства, оставаясь при этом экологически безопасным для человека. В производстве печатных плат обработка БТА защищает дорожки от окисления между операциями травления и сборки. Это гарантирует высокое качество паяных соединений и предотвращает возникновение утечек тока в готовых приборах.

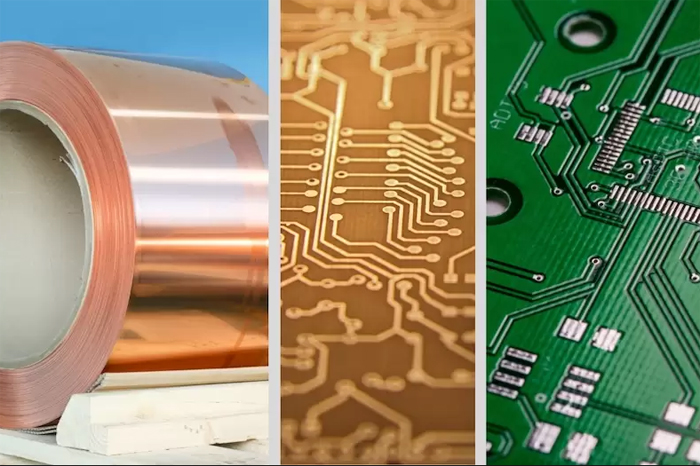

Процесс соединения тонкого медного полотна с диэлектрическим основанием выполняют на мощных термопрессах при контролируемых температуре и давлении. Сначала собирают «пирог» из листов фольги и слоев препрега - ткани, пропитанной полуотвержденной эпоксидной смолой. Эту сборку помещают в пресс, где при температуре около +180℃ смола расплавляется и проникает в микроскопические неровности шероховатой стороны фольги.

Под давлением происходит полная полимеризация состава и медь прочно сцепляется с основой, превращаясь в монолитную плиту для будущей печатной платы. Точное соблюдение режимов нагрева исключает появление внутренних деформаций и гарантирует идеальную плоскостность готового материала.

Качество ламинирования проверяют на усилие отрыва медного слоя, которое должно соответствовать жестким отраслевым стандартам. Недостаточное давление или загрязнения на поверхности фольги могут привести к образованию воздушных линз, которые взорвутся при последующей пайке компонентов.

На крупных заводах процесс полностью автоматизирован, что обеспечивает высокую чистоту и отсутствие пыли в зоне сборки пакетов. После прессования фольгированные листы нарезают в размер и подвергают визуальному контролю на наличие складок или вмятин. Ламинированная фольга обладает высокой химической стойкостью к реагентам, которые применяют при травлении проводящих дорожек.

Механическая резка и штамповка ультратонкой меди требует применения инструментов с микронными допусками и идеальной заточкой кромок. Из-за высокой пластичности и малой толщины фольга имеет склонность к замятию и образованию заусенцев даже при небольшом износе пуансона.

Для получения четкого контура используют штампы из твердых сплавов с зеркально отполированными рабочими поверхностями. Минимальный зазор между матрицей и пуансоном предотвращает втягивание металла в отверстие и обеспечивает чистоту среза. На высокоскоростных линиях подачу фольги осуществляют через прецизионные роликовые механизмы, которые исключают растяжение и перекос ленты.

Для производства мелких деталей сложной формы часто применяют методы лазерного раскроя или ротационной высечки на цилиндрических ножах. Лазер позволяет вырезать элементы без физического контакта с материалом, что полностью снимает проблему деформации тонкого полотна. При механической штамповке в зону реза подают специальные быстроиспаряющиеся смазки для снижения трения и предотвращения налипания меди на инструмент.

Конструкция современных смартфонов и ноутбуков требует соединения подвижных частей с помощью плоских гибких кабелей, способных выдерживать миллионы циклов открывания. Медная фольга в сочетании с полиимидной пленкой - идеальная база для таких соединителей благодаря высокой усталостной прочности.

В отличие от обычной проволоки тонкая лента равномерно распределяет механические напряжения по всей своей ширине, что предотвращает излом проводников. Медь марки М1 обладает необходимой вязкостью, позволяющей шлейфу сохранять проводимость даже при сильных перегибах на малый радиус. Использование фольги позволяет делать межблочные соединения предельно тонкими и легкими, что экономит место внутри корпуса.

Для производства гибких плат применяют преимущественно катаную фольгу, так как ее структура лучше приспособлена к динамическим нагрузкам. Проводящие дорожки на шлейфах защищают слоем гибкого лака или накладной пленкой для исключения коротких замыканий и коррозии. Медь отлично паяется, поэтому концы шлейфов легко интегрируют в разъемы на основной плате устройства.

Для решения специфических инженерных задач, когда свойств чистой меди недостаточно, выпускают фольгу из легированных сплавов. Добавление небольшого количества олова или фосфора значительно повышает коррозионную стойкость проката в условиях повышенной влажности. Такие материалы часто называют оловянистыми бронзами в форме фольги, их выбирают для производства пружинных контактов с долгим сроком службы.

Марганец и никель в составе сплава увеличивают механическую твердость и износостойкость ленты, что востребовано в тяжелом машиностроении. Специальные добавки позволяют фольге сохранять прочность при нагреве до +300℃, предотвращая ее преждевременное размягчение.

Для авиации и космонавтики изготавливают бериллиевую медную фольгу, которая обладает уникальным сочетанием упругости и проводимости. Этот материал после термической обработки становится твердым как сталь, сохраняя при этом все преимущества меди. Из бериллиевой бронзы штампуют микропереключатели и разъемы для бортовых компьютеров, работающих в условиях экстремальных перегрузок.
