Футеровка металла

Толщина защитного слоя зависит от конкретных условий эксплуатации и типа материала, который планируют наносить на металл. Когда выбирают полимерные листы или напыление, слой обычно составляет от 2 до 5 мм, потому что этого достаточно для защиты от химической коррозии. Если конструкцию подвергают сильному абразивному износу или ударам крупных фракций руды, толщину увеличивают до 20-50 мм.

Специалисты рассчитывают этот параметр так, чтобы покрытие могло сопротивляться механическому воздействию в течение нескольких лет. Слишком тонкий слой быстро сотрется, а избыточная толщина может привести к отслоению под действием собственного веса или вибрации.

Инженеры обязательно учитывают температурные расширения металла и футеровки, так как разница в этих показателях создает внутреннее напряжение. Если планируют использовать резину, толщина листа должна гасить энергию удара и защищать сталь от деформации. Для трубопроводов малого диаметра выбирают тонкие покрытия, чтобы не сужать проходное отверстие и не повышать давление в системе. Контроль толщины проводят с помощью ультразвуковых приборов на каждом квадратном метре поверхности.

Для защиты оборудования в кислотных средах чаще всего используют фторопласты, потому что они обладают почти абсолютной химической инертностью. Материалы типа PTFE или PVDF выдерживают воздействие концентрированной серной, соляной и азотной кислот даже при нагреве до +150℃.

Такие покрытия наносят методом наклеивания листов или через термическое напыление порошка. Когда агрессивность среды не слишком высока, применяют полипропилен или специальные марки эпоксидных смол. Эти составы создают плотный барьер, который не позволяет ионам водорода проникать к стальной стенке реактора или бака.

Выбор конкретного полимера зависит от концентрации кислоты и наличия в ней твердых примесей. Если жидкость содержит песок или кристаллы солей, чистый фторопласт может быстро поцарапаться. В таких случаях в состав добавляют керамические наполнители, которые повышают твердость поверхности. На заводах проводят предварительные тесты на образцах, чтобы исключить набухание или растрескивание футеровки во время эксплуатации.

Керамика обладает экстремальной твердостью, поэтому она незаменима для защиты желобов и бункеров на горно-обогатительных комбинатах. Плитки из оксида алюминия или карбида кремния способны годами выдерживать поток острых камней, который стер бы обычную сталь за несколько недель. Если вибрация в узле слишком велика, эти элементы крепят на специальные адгезивы или фиксируют стальными шпильками.

Такая облицовка не боится нагрева до +1000℃, что позволяет использовать ее в металлургических цехах для транспортировки горячих материалов. Гладкая поверхность плитки уменьшает трение, из-за чего сырье не застревает и не налипает на стенки.

Срок службы керамики намного превышает ресурс износостойких сплавов, хотя стоимость материала остается достаточно высокой. Когда одна плитка повреждается, ее можно заменить без демонтажа всей футеровки, что значительно сокращает время простоя оборудования. Специалисты подбирают форму и размер элементов так, чтобы стыки между ними были минимальными. Это предотвращает вымывание связующего состава и защищает корпус желоба от подслойной коррозии.

Подготовка поверхности методом абразивной очистки - обязательный этап, который определяет долговечность любого покрытия. Пескоструйный аппарат удаляет ржавчину, окалину и остатки старой краски, ведь адгезия возможна только с чистым металлом.

В процессе обработки на поверхности создается специфическая шероховатость, которую профессионалы называют «якорным профилем». Мелкие неровности увеличивают площадь контакта между сталью и футеровкой, из-за чего клей или наплавленный металл держится гораздо прочнее. Если пропустить этот этап, под слоем защиты останутся очаги коррозии, которые разрушат деталь изнутри.

Мастера контролируют степень очистки по международным стандартам, где самым высоким уровнем считается Sa3. После завершения пескоструйных работ поверхность необходимо обеспылить и обезжирить в течение нескольких часов, чтобы не допустить появления новой пленки окислов. Если влажность воздуха превышает 85%, очистку прекращают, так как металл может мгновенно покрыться налетом ржавчины.

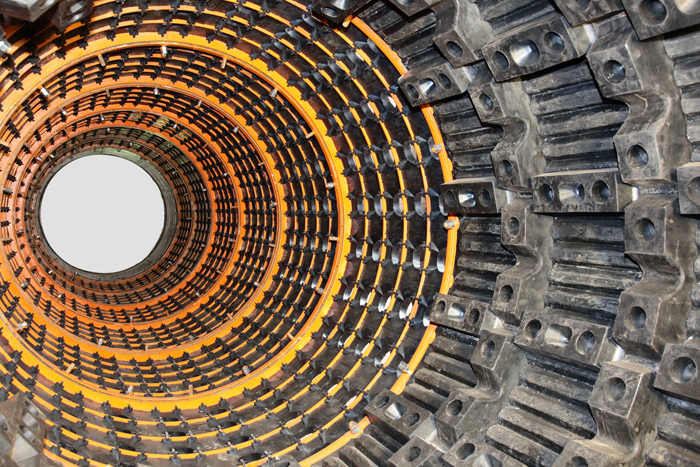

Резина обладает отличной эластичностью и лучше гасит энергию ударов, поэтому ее выбирают для защиты мельниц и крупных бункеров. Она эффективно работает в соленой воде и в щелочных растворах, когда температура среды не превышает +80℃.

Полиуретан превосходит резину по стойкости к истиранию и порезам, так как имеет более плотную молекулярную структуру. Этот материал можно заливать в жидком виде, что позволяет создавать бесшовные покрытия на деталях сложной геометрии. Полиуретановая защита служит в 3 раза дольше резиновой при работе с мелким абразивом типа песка или гранитного отсева.

Мастера учитывают, что резина дешевле в производстве, но требует трудоемкого процесса вулканизации в автоклаве. Полиуретан застывает при комнатной температуре, поэтому ремонтные работы можно проводить прямо на месте эксплуатации оборудования. Но этот полимер плохо переносит контакт с горячей водой и сильными кислотами, которые быстро разрушают его связи. Специалисты каждый раз анализируют характер нагрузок и выбирают тот вариант, который обеспечит максимальную экономическую выгоду.

Проверка адгезии - важнейшая процедура контроля, которую проводят после полного застывания или остывания защитного слоя. Специалисты используют метод отрыва, когда к покрытию приклеивают стальной диск и тянут его с помощью гидравлического прибора.

Датчик фиксирует усилие, при котором происходит разрушение связи, и эти цифры сравнивают с проектными значениями. Если футеровка отслаивается при малом давлении, то всю партию изделий признают браком. Для неразрушающего контроля применяют ультразвуковую дефектоскопию, которая находит внутренние пустоты и пузырьки воздуха под слоем материала.

Наличие пустот опасно тем, что в них может скапливаться конденсат или агрессивная жидкость, вызывающая скрытую коррозию. Мастера простукивают поверхность специальными молотками, так как глухой звук указывает на отсутствие плотного прилегания. Когда проверяют металлические наплавки, используют цветную дефектоскопию или рентгеновские снимки для поиска трещин.

Если покрытие должно быть герметичным, то его тестируют искровым дефектоскопом. Высокое напряжение находит мельчайшие проколы и поры, которые незаметны при визуальном осмотре.

Внутренняя защита трубопроводов - стандартная процедура, которая предотвращает зарастание стенок и защищает их от химического разрушения. Мастера используют для этого метод центробежного литья или протягивания полимерных втулок, которые плотно прилегают к металлу.

Если труба имеет большой диаметр, то рабочие наклеивают резиновые листы или напыляют составы с помощью роботизированных установок. Такая обработка снижает шероховатость внутренней поверхности, из-за чего пропускная способность магистрали увеличивается на 10%. Слой защиты также исключает контакт перекачиваемой среды со сталью, что важно в пищевой промышленности.

Когда футеруют трубы для транспортировки пульпы или шлама, используют базальтовые или керамические вкладыши. Эти материалы обладают высокой сопротивляемостью эрозии, потому что поток частиц постоянно воздействует на нижнюю часть коллектора.

Специалисты следят за качеством стыков в местах соединения труб, так как там чаще всего возникают протечки. В таких узлах применяют специальные манжеты или проводят локальную герметизацию полимерами. Внутренняя футеровка позволяет использовать трубы из обычной углеродистой стали вместо дорогих нержавеющих сплавов.

Материалы для пищевой отрасли должны иметь специальные сертификаты безопасности, потому что они напрямую контактируют с продуктами питания. В таких условиях запрещено использовать токсичные составы, которые могут выделять вредные вещества при нагреве или контакте с моющими средствами.

Чаще всего мастера выбирают высокомолекулярный полиэтилен или нержавеющую сталь определенных марок. Эти покрытия имеют идеально гладкую поверхность, на которой не задерживаются бактерии и остатки органики. Футеровка должна выдерживать регулярную санитарную обработку паром или агрессивными дезинфицирующими растворами.

Важным требованием остается отсутствие швов и глубоких царапин, где может начаться процесс гниения. Специалисты проводят заливку полиуретаном или эпоксидными смолами, которые образуют монолитный слой по всей площади емкости.

Если планируют использовать пластиковые листы, то их сваривают экструдером для получения герметичных соединений. Такое покрытие защищает продукт от попадания ионов железа, которые могут изменить вкус или цвет продукции. Контроль качества включает в себя тесты на микробиологическую чистоту и стойкость к жирам.

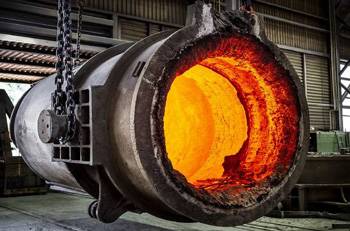

Температурное воздействие - критический фактор, который определяет срок службы футеровки и выбор подходящего материала. Когда рабочая среда нагревается свыше +200℃, большинство полимеров теряет прочность и начинает деформироваться.

В таких ситуациях мастера применяют огнеупорную керамику или наплавку специальными жаростойкими сплавами на основе никеля. Эти материалы сохраняют свои защитные свойства при температуре +800-1200℃, потому что имеют высокую энергию межатомных связей. Если покрытие подобрано неверно, оно может просто стечь со стенок или растрескаться из-за термического шока при резком охлаждении.

Инженеры рассчитывают теплопроводность футеровочного слоя, так как он часто выполняет роль теплоизоляции. Это позволяет защитить внешний стальной корпус от перегрева, который может привести к потере несущей способности конструкции. Когда используют многослойные системы, первый слой делают из жаропрочного кирпича, а второй - из изоляционных матов.

Специалисты учитывают коэффициент термического расширения, чтобы при нагреве между слоями не возникали зазоры. Регулярный мониторинг температуры поверхности с помощью тепловизоров позволяет находить места разрушения футеровки до того, как произойдет прогар металла.

Наплавку износостойкого слоя выбирают, когда деталь испытывает экстремальные ударные нагрузки или работает при сверхвысоких температурах. Этот метод создает неразрывную металлическую связь с основой, поэтому покрытие не отслоится даже при сильной вибрации.

Для нанесения сплавов с высоким содержанием хрома, вольфрама или кобальта используют плазменную или дуговую сварку. Такая защита значительно тверже обычной стали, что позволяет инструменту или детали работать в условиях абразивного трения. Наплавку часто применяют для восстановления изношенных валов, зубьев экскаваторов и дробильных конусов.

Когда деталь имеет сложную форму с острыми углами, наклеить на нее листы резины или пластика технически невозможно. Сварочный робот или оператор может нанести металл точно в нужные зоны, что экономит дорогостоящие материалы.

Наплавленный слой можно подвергать последующей механической обработке, например, шлифованию или хонингованию. Это позволяет вернуть детали первоначальные размеры с точностью до 0,01 мм. Но процесс наплавки требует строгого контроля нагрева, чтобы не допустить коробления заготовки.

Ремонт защитного слоя начинают с тщательного осмотра и зачистки дефектного участка до чистого металла. Если повреждение имеет локальный характер, мастера используют специальные ремонтные комплекты на основе эпоксидных или полиуретановых мастик. Эти составы обладают высокой скоростью застывания и хорошей адгезией к старым покрытиям.

Когда из строя выходит часть керамической облицовки, старые плитки скалывают, а на их место наносят свежий клеевой слой и новые элементы. Важно убрать все следы коррозии, которые успели образоваться под отслоившимся материалом, иначе ремонт будет недолгим.

При износе покрытия 70-80% специалисты рекомендуют проводить полную перефутеровку оборудования. Частичные латки могут создавать дополнительные завихрения потока, что ускоряет разрушение соседних участков.

Для ремонта резиновых покрытий применяют метод холодной или горячей вулканизации. Мастера накладывают заплатки из сырой резины и обрабатывают их специальными химическими составами для создания прочного шва. После работ обязательно проводят проверку герметичности с помощью искрового дефектоскопа.

Любое защитное покрытие увеличивает общую массу оборудования, что необходимо учитывать при расчете фундаментов и опор. Когда используют тяжелые материалы типа свинца, базальта или толстой керамики, вес емкости может вырасти на 20-30%.

Инженеры проводят проверочные расчеты прочности, чтобы стальной корпус выдержал дополнительную нагрузку вместе с весом перекачиваемой жидкости. Если прибавка массы критична, выбирают легкие полимерные материалы или тонкослойные напыления. Например, футеровка фторопластом почти не меняет вес конструкции, но обеспечивает отличную химическую защиту.

Вес покрытия также влияет на инерционность вращающихся деталей, таких как барабаны мельниц или валы насосов. После нанесения футеровки проводят балансировку оборудования, чтобы исключить биение и преждевременный износ подшипников. Когда проектируют мобильные установки, стараются использовать композитные материалы, которые сочетают легкость и высокую прочность. Лишний вес может потребовать использования более мощных подъемных кранов при монтаже или демонтаже узлов.

Метод термораспыления заключается в нанесении расплавленных частиц материала на поверхность с помощью высокоскоростной газовой струи. Специалисты выбирают эту технологию, когда нужно создать тонкий, но очень плотный защитный слой из металла или керамики.

Процесс происходит без значительного нагрева самой детали, поэтому заготовка не деформируется и не теряет своих механических свойств. С помощью плазменного или газопламенного напыления можно наносить карбиды и оксиды, которые невозможно закрепить другими способами. Такая футеровка обладает высокой твердостью и эффективно сопротивляется износу при высоких температурах.

Технология позволяет комбинировать свойства разных материалов, когда на сталь сначала наносят адгезионный подслой, а затем основной защитный состав. Это значительно улучшает сцепление и предотвращает отслаивание при сильных термических циклах. Пористость покрытия контролируют, так как слишком пористый слой может пропускать коррозионно-активные вещества.

Термораспыление используют для защиты лопаток турбин, запорной арматуры и деталей двигателей. Стоимость такой обработки выше обычного наклеивания листов, но она окупается за счет уникальных эксплуатационных характеристик.
