Газотермическое напыление

Металл перед началом работ подвергают струйно-абразивной очистке для создания нужного микрорельефа. Острые частицы колотой дроби или корунда выбивают на поверхности мелкие впадины и выступы. Такая шероховатость увеличивает общую площадь контакта и обеспечивает механическое заклинивание напыляемых частиц в основе. Разогретый материал затекает в поры и прочно держится там после мгновенного остывания.

Стоит учитывать, что поверхность должна иметь чистоту уровня Sa3 по международным стандартам для полного исключения жира, ржавчины или оксидов. Присутствие даже следов влаги или отпечатков пальцев резко снижает качество будущей брони и ведет к ее отслоению.

Угол падения струи абразива выдерживают в пределах 90 градусов для получения равномерного профиля. Когда работу завершают, деталь сразу отправляют на напыление, так как свежий металл быстро окисляется на открытом воздухе. Время между очисткой и нанесением слоя не должно превышать 2-3 часа в сухом помещении. Если шероховатость Ra составляет менее 6.3 мкм, адгезия будет недостаточной для работы под высокой нагрузкой.

Сила сцепления защитного слоя с основой зависит от скорости полета частиц и их температуры в момент удара. Когда частица движется со скоростью более 500 м/с, она обладает колоссальной кинетической энергией. При столкновении с металлом происходит мгновенная деформация и частичное сплавление материалов на молекулярном уровне.

Высокоскоростные методы позволяют добиться адгезии до 80 МПа и выше, что сопоставимо с монолитными структурами. Если частицы летят медленно, они просто ложатся на поверхность без глубокого проникновения в неровности рельефа. Качество связи также определяет чистота напыляемого порошка и отсутствие в нем посторонних включений.

Нагрев заготовки перед процессом до +150℃ помогает уменьшить температурный градиент и значительно снижает внутренние напряжения. Слишком холодный металл провоцирует резкое термическое сжатие слоя, что часто приводит к его отрыву сразу после завершения работ. Для проверки прочности часто используют метод отрыва клеевого штифта на контрольных образцах.

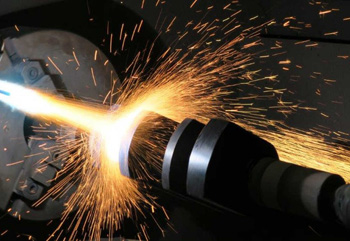

Газотермическое напыление активно применяют для восстановления посадочных мест под подшипники на валах и осях разного типа. Технология позволяет наращивать слой металла толщиной до 3-5 мм без риска термической деформации самой заготовки.

Температура основы в процессе редко превышает +150℃, поэтому в металле не возникают структурные изменения или зоны закалки. Это выгодно отличает напыление от наплавки или сварки, где велика вероятность искривления длинных деталей из-за перегрева. После нанесения нужного объема материала вал шлифуют до чертежных размеров на обычном станочном оборудовании.

Для ремонта выбирают порошки с высокой износостойкостью на основе железа, никеля или хрома. Новое покрытие обладает специфической микропористой структурой, которая великолепно удерживает смазку в узле трения. Это увеличивает ресурс восстановленного узла по сравнению с новым изделием из цельной стали. Поверхность под напыление предварительно протачивают. Весь цикл ремонта занимает несколько часов, что значительно быстрее и дешевле закупки новых запасных частей.

Пористость — естественная характеристика большинства газотермических слоев, она составляет от 2% до 15% объема. Через микроскопические каналы агрессивные жидкости могут проникать к основному металлу и вызывать подслойную коррозию.

Чтобы исключить этот риск, поверхность обрабатывают специальными жидкими пропитками или силерами. Полимерные или органические составы глубоко затекают в поры и полностью герметизируют защитную оболочку. Процесс проводят сразу после остывания детали, пока каналы не заполнились грязью или маслом из внешней среды.

Использование пропиток повышает химическую стойкость покрытия в 3-4 раза при работе в кислотах или соленой воде. После полимеризации состава поверхность становится абсолютно гладкой и намного легче поддается очистке. Силеровка также улучшает диэлектрические свойства керамических слоев, которые используют для электрической изоляции.

Защита отдельных зон заготовки от случайного попадания распыляемого материала требует использования маскировочных средств. Для этой цели применяют термостойкие ленты, силиконовые заглушки или специальные металлические экраны.

Маска должна выдерживать воздействие раскаленной струи газа и не плавиться при температуре около +1000℃. Если клей на ленте будет некачественным, он оставит липкие следы на поверхности, что ухудшит адгезию на соседних участках. После завершения процесса все маскирующие элементы легко удаляют без повреждения чистого металла.

Металлические оправки используют при серийном производстве деталей одинаковой формы для ускорения процесса подготовки. Маскировку наносят на резьбовые отверстия, шпоночные пазы и места под будущую сварку. Важно обеспечить четкую границу между покрытием и чистым металлом, чтобы избежать сколов при дальнейшей сборке. При работе с высокоскоростным напылением маски должны обладать повышенной прочностью к эрозии.

Толщина наносимого слоя обычно колеблется от 0.1 до 2 мм в зависимости от функциональных требований к детали. При чрезмерном увеличении этого параметра во внутренней структуре накапливаются остаточные напряжения растяжения. Это может привести к самопроизвольному отслоению или растрескиванию покрытия под действием термического расширения.

Для компенсации таких сил используют промежуточные подслои из пластичных материалов на основе никеля. Подслой создает мягкую прослойку и значительно улучшает сцепление между твердой коркой и упругой сталью.

При восстановлении сильно изношенных поверхностей наносят несколько последовательных слоев с обязательным промежуточным охлаждением. Каждый проход увеличивает толщину на 0.05-0.1 мм, что позволяет точно контролировать итоговую геометрию заготовки. Тонкие покрытия, до 0.3 мм, лучше выдерживают изгиб и сильные вибрационные нагрузки при эксплуатации. Если деталь работает в условиях сильного нагрева, толщину ограничивают для предотвращения опасных температурных напряжений.

Высокоскоростное напыление порошков на основе карбида вольфрама позволяет получать покрытия с твердостью до 1400 HV. Такие слои обладают исключительной стойкостью к эрозии и абразивному износу в тяжелых условиях добычи нефти. Частицы кобальта в связке обеспечивают нужную вязкость и надежно удерживают твердые кристаллы карбида от выкрашивания.

Применение этой технологии часто заменяет традиционное гальваническое хромирование, так как превосходит его по долговечности в 5 раз. Поверхность после напыления имеет минимальную пористость менее 1% и высокую плотность структуры.

Детали после такой обработки могут работать в контакте с песком, нефтью и агрессивными химикатами без потери герметичности. Процесс ведут на скоростях потока более 800 м/с, что гарантирует великолепную адгезию к нержавеющим и легированным сталям. Чистовая шлифовка алмазным инструментом доводит шероховатость до зеркального состояния Ra 0.2. Карбид вольфрама не боится ударных нагрузок и сохраняет свои свойства при нагреве до +500℃.

Термобарьерные покрытия на основе диоксида циркония защищают детали газовых турбин от разрушения при температуре до +1200℃. Керамический слой обладает крайне низкой теплопроводностью и служит надежным изолятором для металлической основы. Это позволяет поднимать температуру газов в камере сгорания, что значительно увеличивает коэффициент полезного действия двигателя.

Перед нанесением керамики на сталь напыляют жаростойкий подслой для защиты от окисления и улучшения сцепления. Такая сложная система слоев работает как единый механизм на протяжении тысяч часов эксплуатации в небе.

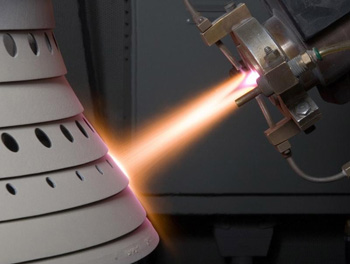

Керамика имеет специфическую структуру, которая успешно компенсирует разницу в тепловом расширении между защитой и металлом. Слой наносят плазменным методом, так как только плазма способна расплавить тугоплавкий оксид циркония. Цвет готового покрытия обычно белый или светло-желтый, поверхность при этом остается матовой и шероховатой. Защита предотвращает появление термоусталостных трещин и эрозию острых кромок лопаток.

Качество сцепления напыленного материала проверяют на контрольных образцах-свидетелях с помощью специальных разрывных машин. К поверхности приклеивают стальной цилиндр с использованием эпоксидного состава высокой прочности.

После полной полимеризации клея установку нагружают до момента разрушения соединения по границе раздела. Результат фиксируют в мегапаскалях, что дает точное понимание надежности всей партии обработанных изделий. Если отрыв происходит по телу покрытия, значит, адгезия превышает прочность самого напыленного материала.

Дополнительно используют метод металлографического анализа поперечного среза под мощным микроскопом. Это позволяет увидеть границы раздела фаз, наличие микропор и посторонних включений внутри слоя. Детальное изучение структуры помогает настроить режимы подачи газа и порошка для достижения идеального результата. Контроль проводят для каждой новой настройки оборудования или при смене марки напыляемого состава.

Постоянное охлаждение заготовки в процессе напыления необходимо для предотвращения коробления и сохранения физических свойств стали. Для этой цели используют мощные струи сжатого воздуха, которые направляют точно в зону теплового контакта.

Температуру детали контролируют с помощью пирометров или тепловизоров в режиме реального времени без остановки процесса. Если металл нагреется слишком сильно, внутренние напряжения приведут к деформации или появлению трещин в защитном слое. Правильное охлаждение позволяет обрабатывать даже тонкостенные трубы и листы большого размера без потери их первоначальной формы.

Расход воздуха на обдув подбирают так, чтобы температура основы не поднималась выше +150℃ на протяжении всего цикла. Это полностью исключает отпуск закаленных сталей и сохраняет их проектную твердость. При вращении цилиндрических деталей охлаждение происходит более равномерно за счет естественных центробежных потоков воздуха. В некоторых случаях применяют дополнительное внутреннее охлаждение водой через технологические полости внутри изделия.

Технология газотермического напыления позволяет наносить металлические слои не только на сталь, но и на стекло, пластик или керамику. Процесс требует особого подхода к режимам нагрева, чтобы не расплавить и не деформировать чувствительную основу.

Для таких задач выбирают материалы с низкой точкой плавления на основе цинка или чистого алюминия. Поверхность предварительно активируют химическим способом или мелким абразивом для улучшения механической связи. Металлизация неметаллических изделий придает им электропроводность и надежно защищает от внешних электромагнитных полей.

На пластиковые корпуса часто напыляют тонкие слои меди или никеля для создания экранирующих оболочек в электронике. Стеклянные элементы покрывают алюминием для придания им высоких отражающих свойств в мощных осветительных установках. Сцепление в таких парах происходит исключительно за счет механического заклинивания частиц в микропорах поверхности. Время воздействия горячего факела сокращают до минимума, используя скоростные перемещения автоматической горелки.

Детонационное напыление использует энергию управляемых микровзрывов газовой смеси для разгона частиц порошка до сверхзвуковых скоростей. Внутри ствола специальной пушки происходит детонация смеси ацетилена и кислорода, которая с силой выталкивает порцию материала.

Частота выстрелов может достигать 10 раз в секунду, что обеспечивает высокую производительность и плотность слоя. Частицы врезаются в металл со скоростью более 1000 м/с и образуют очень тонкое, но невероятно прочное покрытие. Этот метод идеально подходит для нанесения твердых сплавов на небольшие площади и ответственные рабочие кромки деталей.

Пористость детонационных слоев составляет менее 0.5%, что делает их практически непроницаемыми для агрессивных жидкостей и газов. Процесс позволяет работать с минимальным нагревом заготовки, так как тепловое воздействие длится доли миллисекунды. Слой имеет высокую когезионную прочность, поэтому он не выкрашивается даже при сильных вибрациях.

Напыление высокоскоростными методами экологически безопасно и более эффективно, чем гальваническое хромирование. В отличие от гальваники этот процесс не требует использования токсичных растворов и не создает опасных сточных вод.

Полученное покрытие из карбидов или нержавеющих сплавов обладает в разы большей толщиной и лучшей износостойкостью. Броня надежно защищает металл от коррозии даже при наличии глубоких царапин, так как она не склонна к хрупкому растрескиванию. Скорость выполнения работ напылением выше, потому что процесс не требует многочасовой выдержки в ваннах.

Изделия после напыления имеют более высокую усталостную прочность, так как технология исключает опасный риск водородного хрупчения стали. Поверхность легко поддается локальному восстановлению при повторном износе без удаления всего старого слоя. Метод позволяет наносить защиту избирательно, только на нужные участки, что существенно экономит материал и время.
