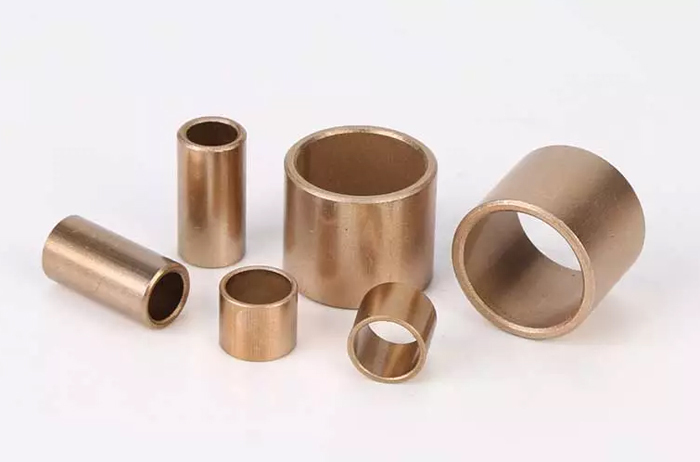

Гильзы литые бронзовые

Гильзы обычно имеют значительно большую длину по отношению к диаметру, поэтому их часто рассматривают как универсальные заготовки для производства серии более мелких деталей. Этот вид проката представляет собой массивный полый цилиндр, который позволяет вытачивать корпуса мощных насосов или элементы судовых двигателей. Втулка чаще выступает как готовое изделие или короткая вставка, когда гильза служит базовой основой для глубокой расточки и нарезания внутренних сложных каналов.

Гильзы заказывают, если требуется создать цельный направляющий узел большой протяженности без лишних стыков. Металл в таких заготовках распределяют с учетом значительных припусков на финишную отделку каждой поверхности на токарном станке.

Длинные цилиндрические формы обеспечивают высокую жесткость конструкции при осевых перемещениях тяжелых поршней или металлических штоков. Бронзовые гильзы обладают высокой плотностью, что полностью исключает протечки технических жидкостей через структуру сплава под давлением.

При выборе между этими видами продукции учитывают технические возможности станочного оборудования в конкретном цеху. Гильзы поставляют с черновой поверхностью после литья, тогда как втулки могут иметь более точные допуски под запрессовку.

В силовых агрегатах большой мощности бронзовые гильзы выполняют функцию направляющих для поршневых групп и защитных экранов основных цилиндров. Металл эффективно сопротивляется износу при высоких температурах и постоянном контакте с продуктами горения топлива.

Бронза обладает отличной теплопроводностью, поэтому она быстро отводит жар от рабочей зоны к системе жидкостного охлаждения агрегата. Это свойство предотвращает температурную деформацию деталей и исключает заклинивание мотора при пиковых нагрузках на коленчатый вал. Гильзы из оловянно-фосфористых сплавов хорошо удерживают масляную пленку на стенках, что снижает трение и продлевает ресурс двигателя в несколько раз.

Специфика работы в двигателях требует от литья абсолютной герметичности и полного отсутствия микроскопических пор в массиве металла. Заготовки проходят проверку под высоким давлением, чтобы исключить попадание хладагента в масло или в камеру сгорания.

После чистовой расточки поверхность гильзы часто подвергают хонингованию для создания специальной сетки микрорисок. Такая текстура надежно удерживает смазку при движении поршня и гарантирует стабильную компрессию в каждом цилиндре.

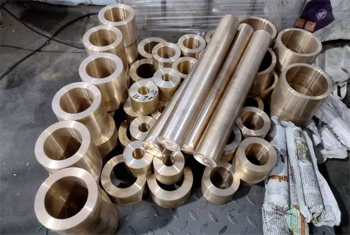

В процессе вращения формы расплавленная бронза распределяется под действием мощных инерционных сил, что гарантирует отсутствие дисбаланса массы заготовки. Равномерность структуры исключает появление зон с разной твердостью, которые могли бы вызвать вибрации при скоростной механической обработке. Плотный металл без рыхлот и газовых пузырей позволяет вытачивать тонкостенные детали с высокой точностью геометрических параметров.

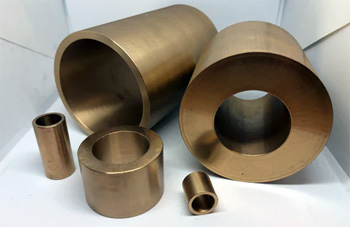

Одинаковая толщина стенки способствует равномерному отводу тепла при кристаллизации расплава в форме, поэтому в металле не возникают внутренние напряжения. Это важно для сохранения прямолинейности длинных гильз после снятия верхнего слоя литейной корки. При использовании заготовок со смещенным центром возрастает расход дорогостоящего сплава и увеличивается количество проходов резца. Качественная гильза центробежного литья имеет минимальные припуски, что существенно снижает общую себестоимость выпуска продукции.

Механическая обработка внутренних отверстий в длинных бронзовых гильзах требует применения жестких расточных борштанг и специальных режимов резания. Алюминиевая бронза имеет высокую вязкость, поэтому при перегреве заготовка может изменить свои размеры или изогнуться дугой.

Чтобы минимизировать риск поводки, деталь надежно фиксируют в люнетах, которые поддерживают гильзу в нескольких точках по её длине. Использование обильной подачи смазочно-охлаждающей жидкости предотвращает локальный нагрев металла и обеспечивает эффективное удаление длинной стружки из рабочей зоны. Технологи рекомендуют проводить расточку в несколько этапов с паузами для естественной релаксации структуры сплава.

Перед финальной чистовой операцией гильзы часто подвергают термической стабилизации в печах для снятия остаточных напряжений. Подобная процедура гарантирует, что деталь сохранит идеальную цилиндрическую форму после извлечения из станка. Острый инструмент с правильно подобранными углами заточки снижает силы трения и исключает возникновение дробления поверхности.

Алюминиевые бронзы марки БрАЖ9-4 обладают исключительной прочностью и сопротивляемостью кавитационному разрушению в потоке жидкости под высоким давлением. Структура этого сплава выдерживает резкие скачки нагрузки без образования микротрещин и усталостной деформации стенок гильзы. Металл химически инертен к минеральным и синтетическим маслам, что исключает загрязнение гидравлической системы продуктами окисления.

Гладкая поверхность после полировки обеспечивает минимальный коэффициент трения для резиновых и полимерных уплотнений. Это качество значительно увеличивает срок службы манжет и предотвращает утечки рабочей среды в процессе эксплуатации прессов.

Высокая твердость алюминиевой бронзы защищает внутреннюю зеркальную поверхность гильзы от глубоких царапин при попадании мелких механических частиц. Прокат сохраняет герметичность при давлении свыше 300 бар, когда другие сплавы могут проявлять склонность к просачиванию жидкости через микропоры.

Гильзы из БрАЖ хорошо свариваются, что позволяет приваривать к ним фланцы и крепежные проушины без потери надежности узла. Алюминий в составе сплава создает плотную защитную пленку, которая предотвращает коррозию при контакте с атмосферной влагой и конденсатом.

При капитальном ремонте массивного оборудования бронзовые гильзы служат эффективным средством восстановления разбитых посадочных отверстий в чугунных или стальных станинах. Если внутреннее гнездо изношено неравномерно, его растачивают до правильной цилиндрической формы на мобильных станках.

В подготовленное отверстие запрессовывают ремонтную бронзовую гильзу с увеличенным наружным диаметром, которая полностью компенсирует удаленный слой металла. Этот метод позволяет вернуть агрегату заводскую точность без демонтажа и замены огромных базовых деталей конструкции. Бронзовая вставка создает новую качественную поверхность трения с высокими антифрикционными характеристиками.

Ремонтные гильзы часто устанавливают с использованием жидкого азота, когда охлажденная деталь свободно заходит в гнездо и фиксируется там за счет термического расширения. Такой монтаж исключает появление задиров на поверхностях станины и обеспечивает максимальную плотность прилегания материалов. После установки внутреннюю полость гильзы растачивают под номинальный размер вала или штока с учетом необходимых зазоров.

Допустимые отклонения от прямолинейности оси для литых бронзовых гильз регламентируют государственные стандарты или технические условия завода. Величина кривизны зависит от длины заготовки и способа её производства, поэтому для центробежного литья нормы более строгие по сравнению с песчаными формами.

Обычно общий прогиб не должен превышать 1–2 мм на каждый погонный метр длины изделия для заготовок нормальной точности. Если этот показатель выше, возникнут трудности с закреплением гильзы в патроне станка и увеличатся потери металла при обработке.

Контроль прямолинейности проводят на поверочных плитах при помощи точных индикаторов или лазерных измерительных систем. Наличие серповидности часто свидетельствует о неравномерном охлаждении отливки или нарушении режимов извлечения из формы.

Перед началом механической обработки важно убедиться, что кривизна позволяет полностью выточить готовую деталь внутри массива заготовки. Литые гильзы с повышенными требованиями к геометрии проходят предварительную правку на гидравлических прессах.

Технологические приливы или небольшие расширения на краях литой гильзы служат для её надежного закрепления в зажимных кулачках токарного станка. Эти элементы позволяют мастеру уверенно фиксировать массивную заготовку без риска её соскальзывания при больших усилиях резания. После завершения всех основных операций обработки лишние участки металла просто отрезают, получая деталь точной длины с чистыми торцами. Приливы также выполняют роль шлакоуловителей в процессе литья, собирая в себя случайные загрязнения расплава у краев формы.

Наличие выступов на торцах упрощает процесс центровки длинных гильз при помощи конусов задней бабки станка. Металл в этих зонах защищает основную часть заготовки от вмятин при транспортировке и выполнении погрузочных работ на складе.

При расчете веса партии массу технологических приливов учитывают отдельно, так как они пойдут в возвратную стружку. Инженеры закладывают размеры приливов в чертежи отливок исходя из типа используемого станочного оборудования. Использование таких конструктивных добавок исключает брак из-за недостатка длины материала для зажима.

Проверку литых бронзовых гильз на отсутствие сквозных микропор и скрытых раковин проводят методом капиллярной дефектоскопии или гидроиспытаний. На поверхность черновой заготовки наносят специальный проникающий краситель-пенетрант, который заполняет любые мельчайшие трещины в структуре металла. После удаления излишков состава наносят проявитель, который наглядно показывает места расположения и размеры дефектов литья.

Такая диагностика позволяет отсеять некачественный металл еще на ранней стадии производства, экономя время на дорогостоящую расточку. Капиллярный контроль эффективен для выявления поверхностных пороков, способных привести к утечкам в будущем.

Для ответственных гидравлических гильз применяют метод опрессовки воздухом или водой в специальных герметичных стендах. Заготовку закрывают заглушками с обеих сторон и подают внутрь избыточное давление, которое в 1.5 раза превышает рабочее. Если в течение заданного времени давление остается стабильным, металл признают годным для дальнейшего использования в системах под нагрузкой. Отсутствие запотевания стенок подтверждает высокую плотность литой структуры и надежность рафинирования расплава.

Бронзовая стружка, образующаяся при расточке и обточке литых гильз, — ценное вторичное сырье для повторного производства металла. Она обладает точно известным химическим составом, что позволяет возвращать её в плавильные печи без риска нарушения марки сплава.

Перед плавкой стружку обязательно очищают от остатков смазочно-охлаждающей жидкости и металлических примесей при помощи магнитных сепараторов и центрифуг. Сухое и чистое сырье прессуют в компактные брикеты для снижения потерь на угар при контакте с пламенем в печи. Переработка собственных отходов производства позволяет предприятиям значительно снизить себестоимость новых литых заготовок.

Высокая стоимость цветного лома стимулирует заводы к организации раздельного сбора стружки разных марок бронзы: оловянных, алюминиевых и свинцовистых. Смешивание разных составов недопустимо, так как это портит физические свойства будущего расплава. Современные литейные участки используют стружку в количестве до 50% от объема загрузки печи без потери качества готовых отливок.

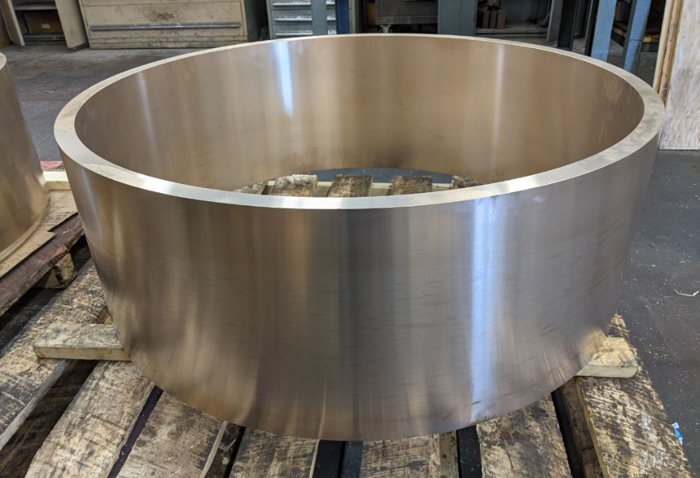

К категории нестандартных изделий относят бронзовые гильзы с наружным диаметром более 1000 мм или длиной, превышающей 2000 мм. Изготовление таких заготовок требует наличия уникальных центробежных машин и плавильных агрегатов огромной емкости. Нестандартными также считают гильзы со сложным внутренним профилем или переменной толщиной стенки, которые отливают по индивидуальным чертежам заказчика.

Подобные заготовки находят применение в атомной энергетике, тяжелом гидростроении и при производстве оборудования для крупных морских лайнеров. Стоимость производства эксклюзивных моделей выше из-за необходимости изготовления специальной литейной оснастки и форм.

Процесс охлаждения массивных нестандартных гильз может занимать несколько суток для исключения образования трещин от термического удара. При проектировании таких деталей инженеры закладывают увеличенные коэффициенты запаса прочности из-за сложности контроля структуры в толстых слоях металла. Проверка геометрии огромных цилиндров проводится при помощи лазерных трекеров и мобильных координатных машин.

Транспортировка бронзовых гильз в деревянных или металлических ящиках предотвращает случайные удары и механические повреждения поверхностей заготовок. Тяжелые цилиндры надежно фиксируют внутри упаковки при помощи ложементов и стяжных ремней для исключения их перемещения во время движения.

Каркас ящика принимает на себя все внешние нагрузки при штабелировании груза в несколько ярусов на складе или в кузове автомобиля. Подобная защита особенно важна для тонкостенных гильз, которые могут потерять круглую форму сечения при неосторожной погрузке. Упаковка служит барьером для попадания пыли, грязи и атмосферных осадков на чистый металл.

Внутри коробов часто используют прокладочные материалы из вспененного полиэтилена или гофрокартона для защиты кромок и торцевых приливов. Если гильзы имеют полированную поверхность, их дополнительно оборачивают в ингибированную бумагу для предотвращения коррозии.
