Гуммирование металла

Горячая вулканизация обеспечивает максимально прочное сцепление резины с металлом. Специалисты помещают деталь в автоклав и подают давление при температуре +140–150℃. Этот метод создает монолитную связь между материалами на молекулярном уровне. Он подходит для нового оборудования и серийного производства деталей средних размеров.

Весь процесс занимает несколько часов и требует сложного технического оснащения. Горячая резина служит дольше в условиях воздействия концентрированных кислот и при постоянных механических нагрузках. Она сохраняет эластичность и не отслаивается даже при резких перепадах давления в системе.

Холодная технология предполагает использование специальных двухкомпонентных клеевых составов. Рабочие наносят покрытие при комнатной температуре без дополнительного нагрева в печах. Такой подход позволяет проводить ремонт или облицовку огромных резервуаров прямо на объекте заказчика. Это экономит большие средства на транспортировке и демонтаже тяжелых конструкций.

Но холодная склейка имеет свои ограничения по условиям эксплуатации. Обычно предел температуры для таких покрытий не превышает 80℃. Для пищевых производств или вакуумных систем эксперты рекомендуют выбирать только горячий метод.

Для обнаружения скрытых дефектов в резиновом покрытии используют метод высоковольтной дефектоскопии. Контролер проводит специальным щупом по всей поверхности футеровки. Прибор подает напряжение от 5 до 20 кВ в зависимости от толщины слоя.

Если в резине есть микроскопическая пора, трещина или постороннее включение, возникает электрический пробой. В месте дефекта проскакивает яркая искра. Этот способ находит даже те изъяны, которые невозможно увидеть глазом. Такая проверка исключает контакт агрессивной среды с металлом и предотвращает начало подслойной коррозии.

Второй этап контроля включает измерение толщины слоя ультразвуковыми приборами. Мастера делают замеры в 10–15 точках на каждый квадратный метр площади. Они сравнивают показатели с данными чертежа и технического задания. Также специалисты оценивают твердость резины по Шору. Для этого применяют переносные твердомеры. Если показатели отклоняются от нормы, это говорит о нарушении режима вулканизации.

Финальный осмотр проводят под ярким светом для поиска пузырей и отслоений на стыках листов. Только после всех тестов изделие допускают к эксплуатации в контакте с химическими реагентами.

Подготовка металла определяет долговечность всей защиты. Мастера используют стальную дробь или кварцевый песок для удаления ржавчины и старой краски. Этот процесс создает на поверхности металла специфическую шероховатость в 40–80 мкм.

Грубая фактура увеличивает площадь соприкосновения материалов в 2–3 раза. Она создает «механический замок» для клеевого состава. Без такой обработки резина отслоится под действием вибрации или давления уже через месяц. Чистый металл должен иметь равномерный серый цвет без темных пятен оксидов.

После механической очистки специалисты сразу приступают к обезжириванию. Они используют растворители для удаления остатков масел и следов пальцев. Важно нанести первый слой праймера в течение 4–6 часов после пескоструя. Если затянуть время, на поверхности образуется новая оксидная пленка. Она мешает адгезии и становится причиной брака.

В помещениях для гуммирования строго контролируют влажность. Если она превышает 80%, на холодном металле выпадает конденсат. Влага под резиной превращается в пар при нагреве и отрывает покрытие от основы. Поэтому чистота и сухость - главные условия успеха.

Инженеры выбирают толщину резинового слоя исходя из характера нагрузок. Для защиты баков от легкой коррозии достаточно слоя 2–3 мм. Если оборудование контактирует с абразивными частицами или камнями, толщину увеличивают до 10–20 мм. Толстая резина работает как амортизатор. Она поглощает энергию ударов и защищает сталь от пробития.

Для химических реакторов стандарт составляет 4–6 мм. Такого барьера хватает для полной изоляции металла от диффузии молекул кислоты сквозь поры каучука на протяжении многих лет.

Но слишком толстый слой также несет риски для изделия. На деталях сложной формы толстые листы создают высокие внутренние напряжения, что приводит к растрескиванию на углах и кромках. При облицовке внутренних поверхностей труб выбирают тонкие листы 3 мм, чтобы сохранить пропускную способность магистрали. Для валов и роликов запас резины делают больше. Это нужно для последующей механической шлифовки в нужный размер.

Мелкие проколы и царапины на покрытии устраняют с помощью локального ремонта. Сначала мастер зачищает место повреждения шлифовальным кругом. Нужно убрать все отслоившиеся фрагменты и обнажить чистый металл. Края старой резины срезают под углом 45 градусов для увеличения площади склейки.

Поверхность обезжиривают и покрывают специальным клеем. Затем дыру заполняют сырой резиновой смесью или ставят заплатку из аналогичного материала. Важно плотно прикатать латку роликом. Это удаляет пузырьки воздуха и гарантирует плотное прилегание к основе.

Если повреждения занимают более 20–30% площади, покрытие меняют полностью. Старую резину снимают механическим путем или методом выжигания в печах. Второй способ быстрее, но высокая температура может деформировать тонкие стенки сосуда. После очистки металла весь цикл гуммирования повторяют заново. Для срочного ремонта на действующих трубопроводах применяют специальные муфты с резиновым уплотнением. Это позволяет устранить течь без остановки техпроцесса.

Главная причина отслоения - плохая подготовка поверхности перед работой. Если на стали остались следы масла или ржавчины, клей не сможет создать прочную химическую связь. Часто дефект возникает из-за нарушения температурного режима вулканизации. Если в автоклаве не достигли нужного давления, между листами остаются воздушные карманы. При эксплуатации они расширяются и отрывают покрытие. Также адгезия падает при использовании просроченных клеев или неправильном смешивании компонентов.

Другой фактор кроется в неправильном выборе типа каучука. Например, натуральная резина быстро разрушается под действием нефтепродуктов. Она разбухает, теряет прочность и отваливается кусками. Отрицательно влияют и резкие перепады температур. Коэффициент расширения у стали и резины отличается в десятки раз. При быстром охлаждении возникают сдвиговые напряжения, которые разрушают клеевой слой.

Чтобы избежать этой проблемы, используют специальные демпфирующие подслои. Они компенсируют разницу в деформации материалов и сохраняют целостность футеровки в суровых условиях.

Для пищевой и фармацевтической отраслей выпускают специальные марки каучуков. Они не содержат токсичных добавок, серы и тяжелых металлов. Такая резина не выделяет вредных веществ в продукт и не меняет его вкус или запах. Обычно эти составы имеют белый или светло-серый цвет. Они проходят строгую сертификацию на допуск к контакту с питьевой водой, молоком, вином или лекарствами.

Оборудование с такой защитой легко переносит регулярную мойку горячим паром и дезинфицирующими растворами. Поверхность остается гладкой и не способствует росту бактерий.

При гуммировании пищевых емкостей мастера используют только горячую вулканизацию в автоклаве. Это исключает использование токсичных клеев холодного отверждения. Все швы и стыки тщательно шлифуют до получения идеально ровной поверхности. Это важно для предотвращения скопления остатков пищи в зазорах.

Натуральный каучук высокой очистки или специальные силиконовые смеси - основные материалы для таких задач. Они выдерживают температуру до +100–120℃ и служат надежной защитой для чанов, миксеров и конвейерных лент в пищевых цехах.

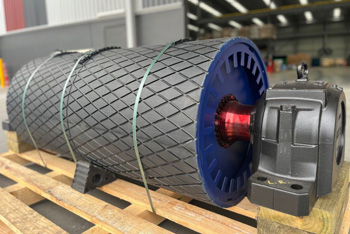

Резина - отличный демпфирующий материал. Она превращает энергию механических колебаний в тепловую энергию. При нанесении слоя резины на корпус шумного агрегата уровень звука падает на 10–15 дБ, что важно для мощных насосов, мельниц и грохотов.

Гуммированный слой предотвращает передачу вибрации на фундамент и соседние конструкции, снижает усталость металла и продлевает срок службы подшипников и болтовых соединений. Оборудование работает тише и надежнее, что улучшает условия труда для персонала в цехах.

Для борьбы с вибрацией подбирают каучуки с низким модулем упругости: они лучше гасят низкочастотные колебания. Если деталь подвергается сильным ударным нагрузкам, толщину слоя увеличивают до 20–30 мм. При этом применяют метод многослойной наклейки. Слои с разной твердостью гасят волны разной частоты.

Такое покрытие работает как эффективный амортизатор, защищая металлический каркас от появления трещин и деформаций. Гуммирование вибросит и бункеров в горнодобывающей промышленности - стандартный способ защиты дорогой техники от разрушения.

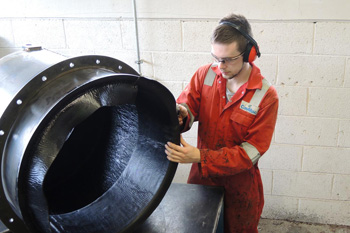

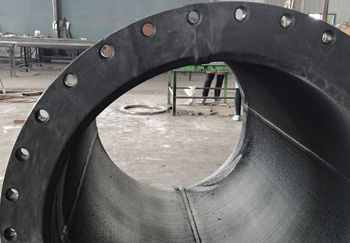

Внутренняя облицовка трубопроводов резиной — сложный технологический процесс. Для труб малого диаметра (до 300 мм) используют метод протаскивания резиновой трубки-заготовки. Внутрь подают сжатый воздух или пар, который прижимает резину к стенкам. Затем проводят вулканизацию.

Для труб большого диаметра мастера применяют ручную оклейку листами. Рабочий забирается внутрь и последовательно наносит праймер и резину. Важно обеспечить идеальную герметичность всех стыков. Любая протечка в шве приведет к быстрому разрушению всей магистрали под давлением.

Гуммированные трубы незаменимы при перекачке кислот, щелочей и абразивных пульп с песком. Резиновый слой служит в 5–8 раз дольше, чем самая толстая стальная стенка. Гладкая внутренняя поверхность снижает гидравлическое сопротивление. Это позволяет использовать менее мощные насосы и экономить электроэнергию.

При монтаже таких систем нельзя использовать сварку, так как нагрев сожжет резину внутри. Трубы соединяют только через фланцы с мягкими прокладками.

Температурный режим - главный враг любого эластомера. Большинство резин начинают быстро стареть при нагреве выше +90–100℃. Под действием тепла в каучуке продолжаются химические реакции. Материал теряет эластичность, становится хрупким и покрывается сетью мелких трещин. Этот процесс называют термической деструкцией.

При достижении критической точки резина просто рассыпается в труху. Поэтому инженеры всегда уточняют рабочую температуру процесса. Для горячих цехов выбирают специальные теплостойкие марки на основе этиленпропиленового каучука (EPDM).

Низкие температуры также опасны для покрытия. На морозе ниже -30℃ обычная резина «стеклуется». Она теряет способность деформироваться и лопается при малейшем ударе. Для северных регионов заказывают морозостойкие составы, которые сохраняют гибкость даже при -50℃.

Учитывают и скорость изменения температуры. Резкий тепловой удар вызывает отслоение из-за разного расширения металла и футеровки. Плавный нагрев и охлаждение оборудования обеспечивает долгую жизнь гуммированного слоя.

Для качественных работ необходим целый парк оборудования. Первый этап требует наличия мощных компрессоров и пескоструйных камер. Для обезжиривания используют системы распыления растворителей. Нанесение клея и раскрой резины проводят на специальных столах с лазерной разметкой. Это гарантирует точность стыковки листов до миллиметра.

Для прикатки материала мастера используют тяжелые ручные и пневматические ролики. Они создают давление, необходимое для удаления воздуха из-под заготовки, исключая появление пузырей и отслоений.

Сердце производства — автоклав для горячей вулканизации. Это огромный сосуд под давлением, куда подают перегретый пар. Современные установки имеют программное управление. Компьютер следит за графиком нагрева и охлаждения с точностью до 1℃. Для контроля качества используют электронные дефектоскопы, адгезиметры и ультразвуковые толщиномеры.

Резиновое покрытие требует особых условий хранения на складе. Прямые солнечные лучи - главный фактор старения. Ультрафиолет разрушает молекулярные связи в каучуке. Поверхность быстро высыхает и теряет защитные свойства. Поэтому детали держат в закрытых помещениях или под плотными тентами.

Необходимо исключить контакт резины с маслами, бензином и растворителями. Даже капля масла может вызвать разбухание и отслоение участка футеровки. Оптимальная температура хранения составляет от +5 до +25℃. Рядом не должно быть обогревателей и работающих электромоторов.

Озон, который выделяется при работе двигателей, ускоряет растрескивание резины. Крупногабаритные баки и трубы ставят на деревянные ложементы. Нельзя допускать контакта резинового края с твердым полом или острыми предметами. Под собственным весом покрытие может деформироваться. Если деталь лежит на складе более 6 месяцев, перед монтажом проводят повторную проверку дефектоскопом.

Обычная покраска или полимерное напыление создают тонкую пленку в 100–300 мкм. Любая глубокая царапина мгновенно открывает путь коррозии. Резиновый слой имеет толщину 3–10 мм и более. Он работает как мощный физический барьер. Даже при серьезном механическом воздействии металл остается защищенным.

Резиновое покрытие обладает уникальным свойством: химической инертностью к широкому спектру агрессивных сред одновременно. Краски часто трескаются при вибрациях и температурных расширениях, резина же легко растягивается и сжимается вместе с корпусом изделия без потери герметичности.

С точки зрения экономики гуммирование обходится дороже на этапе нанесения. Однако срок службы футеровки составляет 10–15 лет, а краску нужно обновлять каждые 2 года. Отсутствие простоев на перекраску и ремонт оборудования полностью окупает вложения за первый год работы. Резина также обеспечивает защиту от абразивного износа, с которым не справляется ни один лак.
