Кадмирование металла

Кадмий относят к категории высокотоксичных тяжелых металлов, которые наносят серьезный вред экологии и здоровью человека. Вещество имеет свойство накапливаться в организме и практически не выводится из него естественным путем. По этой причине международные регламенты запрещают использовать такие покрытия для товаров народного потребления, мебели или бытовой техники.

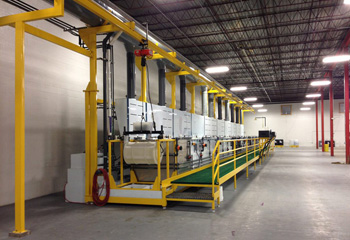

В гражданском производстве стараются внедрять альтернативные методы защиты, например, цинк-никелевые сплавы. Однако в авиастроении и космической отрасли кадмий остается востребованным из-за уникального сочетания физических свойств. На производстве устанавливают мощные системы фильтрации воздуха и многоступенчатую очистку сточных вод для нейтрализации опасных соединений.

Процесс утилизации отработанных электролитов требует больших затрат и строгого соблюдения законодательных норм. Шлам после очистки ванн герметично упаковывают и отправляют на специализированные полигоны для захоронения. Маркировка деталей с кадмиевым слоем обязательна, чтобы при дальнейшей переработке лома металл не попал в общую плавку.

В условиях высокой влажности и постоянного воздействия солей кадмий проявляет гораздо более высокую химическую стойкость по сравнению с цинком. Цинк в соленой воде быстро покрывается рыхлым слоем белых продуктов коррозии, который не препятствует дальнейшему разрушению стали. Кадмиевая пленка образует плотные оксиды, которые надежно блокируют доступ агрессивных ионов хлора к основному металлу.

Испытания в камерах соляного тумана показывают, что кадмий защищает крепеж в 2 или 3 раза дольше цинковых аналогов. По этой причине все детали палубных механизмов, якорей и судовых двигателей проходят через стадию гальванического кадмирования.

Электрохимический потенциал кадмия очень близок к потенциалу стали, что исключает возникновение сильных гальванических пар при повреждении слоя. Если на поверхности появится глубокая царапина, покрытие будет защищать основной металл жертвенным путем, но скорость этого процесса останется низкой. Поверхность долго сохраняет гладкость и не зарастает продуктами окисления, что важно для подвижных узлов. Кадмий также обладает способностью к самозалечиванию мелких дефектов в присутствии влаги.

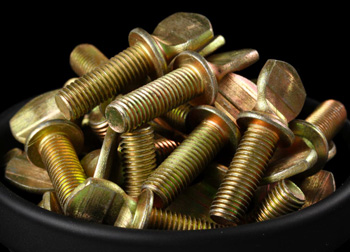

Кадмий обладает природной мягкостью и очень низким коэффициентом трения, что превращает его в отличную сухую смазку для болтов и гаек. В процессе затяжки крепежа металл не задирается и не прикипает к ответной части даже при колоссальных нагрузках. Это свойство гарантирует точность момента затяжки, потому что энергия уходит на сжатие деталей, а не на преодоление трения в витках.

После долгой эксплуатации в агрессивной среде такие соединения разбирают без применения грубой силы или режущего инструмента. Для авиации этот фактор имеет решающее значение, так как он позволяет проводить быстрый ремонт и техническое обслуживание узлов.

Пластичность кадмия помогает слою адаптироваться к микроскопическим неровностям резьбы и создавать герметичное сопряжение. При закручивании покрытие не трескается и не отслаивается от стальной основы, сохраняя целостность защиты. Если сравнивать с другими гальваническими методами, кадмий обеспечивает самую высокую стабильность коэффициента трения в партии изделий. Наличие тонкого слоя кадмия толщиной 10 мкм избавляет от необходимости использовать дополнительные консистентные смазки при монтаже.

Пружины требуют покрытия, которое не меняет свои свойства при многократных деформациях и не вызывает хрупкость основного материала. Кадмий обладает исключительной эластичностью и не образует трещин даже при полном сжатии витков. Слой металла следует за движениями стали и сохраняет герметичность защиты на протяжении сотен тысяч циклов работы.

Если использовать более хрупкие покрытия типа хрома, на поверхности быстро возникнет сетка разломов, где начнется коррозия. Кадмирование позволяет пружинам работать в условиях экстремально низких температур без риска шелушения слоя.

Металл наносят из цианистых или кислых электролитов, которые обеспечивают равномерную толщину по всей длине проволоки. Благодаря низкому трению витки не изнашивают друг друга при контакте во время работы механизма. Тонкий слой в 5-15 мкм практически не влияет на жесткость пружины и ее геометрические параметры.

После гальваники обязательно проводят процедуру обезводороживания, чтобы сохранить упругость стали и исключить внезапную поломку. Кадмированные пружины служат в 4 раза дольше незащищенных деталей в условиях атмосферных осадков.

Свежее кадмиевое покрытие имеет высокую активность и может быстро тускнеть на открытом воздухе из-за естественного окисления. Чтобы повысить коррозионную стойкость и придать детали эстетичный вид, проводят дополнительную обработку в растворах хроматов.

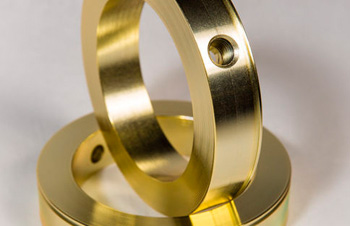

В ходе реакции на поверхности возникает тонкая прозрачная или цветная пленка, которая закрывает микропоры и служит вторым барьером для влаги. Пассивация придает изделиям характерный золотистый, оливковый или серебристый оттенок. Этот слой обладает уникальной способностью к самозалечиванию: при случайной царапине ионы хрома мигрируют в зону дефекта и восстанавливают защиту.

Хроматирование увеличивает срок службы покрытия в соляном тумане в несколько раз, что подтверждают лабораторные тесты. Без этой стадии кадмий может начать покрываться белым налетом уже через несколько недель хранения на складе. Дополнительная обработка также улучшает адгезию лакокрасочных материалов, если деталь планируют красить в дальнейшем. Процесс занимает всего несколько минут и проходит при комнатной температуре сразу после основной промывки.

При контакте разных металлов часто возникает электрохимическая коррозия, которая быстро разрушает более активный элемент. Кадмий имеет потенциал, который очень близок к потенциалу алюминия, поэтому в месте их соприкосновения не образуется мощная гальваническая пара. Это позволяет использовать кадмированные болты для крепления алюминиевых листов обшивки самолетов или корпусов приборов без риска разрушения отверстий.

Стальной крепеж без такой защиты моментально вызывает коррозию алюминия во влажной среде. Использование кадмия в качестве прослойки между сталью и алюминием — базовое требование в авиационном конструировании.

Покрытие предотвращает образование окислов в месте контакта, что сохраняет прочность соединения на весь срок службы. Если использовать цинкование, разность потенциалов будет выше, что приведет к постепенному разрушению алюминиевого каркаса. Кадмированный слой также обеспечивает хороший электрический контакт между разными частями корпуса, что важно для заземления оборудования. Пластичность металла позволяет деталям плотно прилегать друг к другу без микроскопических зазоров.

Кадмий обладает великолепной смачиваемостью расплавленными припоями, что позволяет получать надежные и герметичные паяные соединения. Поверхность сохраняет способность к пайке в течение долгого времени после нанесения слоя, что удобно для складского хранения компонентов.

Оксидная пленка кадмия легко разрушается мягкими флюсами, не требуя использования агрессивной химии. Это свойство ценят при сборке сложной электроники и приборных панелей, где недопустим сильный перегрев или коррозия дорожек. Припаиваемость кадмированных деталей остается стабильной даже при наличии пассивационного слоя.

Слой в 3-5 мкм обеспечивает идеальное растекание припоя по всей площади контакта без образования пустот или холодных спаев. Металл не образует хрупких интерметаллических соединений с оловом, что гарантирует прочность шва при вибрациях. Кадмирование часто применяют для защиты медных и стальных лепестков, разъемов и корпусов радиоаппаратуры. Низкое переходное сопротивление покрытия способствует стабильной передаче сигналов в высокочастотных цепях.

Многие защитные покрытия становятся хрупкими и начинают шелушиться при охлаждении до -40℃ и ниже. Кадмий сохраняет пластичность и адгезию к основе даже в условиях экстремального холода, что важно для космической техники и полярного оборудования.

Металл не меняет структуру кристаллической решетки, поэтому на поверхности не возникают внутренние напряжения и трещины. Защитные свойства остаются неизменными на протяжении всего периода эксплуатации в зоне вечной мерзлоты. Это делает технологию незаменимой для крепежа метеостанций, элементов буровых вышек и вездеходной техники.

При сильных морозах детали часто подвергаются ударным нагрузкам и вибрациям, которые кадмиевый слой успешно выдерживает. Покрытие не отслаивается при резком термическом сжатии металла заготовки, так как имеет схожий коэффициент расширения. Смазочные свойства кадмия также сохраняются на холоде, что предотвращает заклинивание люков и запорных механизмов. В авиации этот фактор гарантирует надежную работу шасси и закрылков при полетах на больших высотах.

Кадмий может вступать в химическую реакцию с некоторыми компонентами современного авиационного и автомобильного топлива. В результате возникают осадки и продукты коррозии, которые быстро забивают топливные фильтры и прецизионные форсунки двигателей. Это может привести к внезапной остановке мотора или нарушению режимов сгорания смеси, что опасно для транспортных средств.

Также существует риск растворения покрытия в агрессивных добавках горючего, что лишит металл защиты. Поэтому для внутренних поверхностей баков, насосов и топливных магистралей выбирают другие виды обработки, например, никелирование.

Строгие запреты касаются и трубопроводов, по которым подают керосин или бензин на борт самолета. Кадмированный крепеж используют только на внешних элементах конструкций, где исключен прямой контакт с нефтепродуктами. Специалисты следят за тем, чтобы частицы кадмия не попали в систему питания через случайные сколы или при монтаже узлов.

Для оперативного контроля толщины покрытия на производстве используют магнитные или вихретоковые толщиномеры. Эти приборы позволяют получить данные в микрометрах за несколько секунд без повреждения защитного слоя и пассивационной пленки.

Магнитный метод подходит для стальных деталей, так как он анализирует изменение магнитного поля в зависимости от расстояния до основы. Вихретоковые устройства применяют для немагнитных материалов или при наличии сложной геометрии. Датчик прикладывают к поверхности в нескольких контрольных точках для проверки равномерности осаждения металла.

Погрешность современных цифровых устройств составляет не более 5%, что достаточно для большинства инженерных задач. Если деталь имеет микроскопические размеры, замеры проводят на специальных образцах-свидетелях, которые проходят весь цикл обработки вместе с основной партией. В случае несоответствия толщины нормативам детали отправляют на повторную обработку или корректируют режимы ванны.

Снятие изношенного или поврежденного кадмиевого слоя проводят химическим способом в специальных растворах на основе азотной кислоты или солей аммония. Эти составы быстро растворяют кадмий, но почти не затрагивают основной металл заготовки при правильной выдержке.

Процесс проходит в герметичных ваннах с мощной вытяжкой для удаления ядовитых испарений. Механические методы очистки типа шлифовки применять нельзя, так как мелкая кадмиевая пыль крайне опасна для органов дыхания. Перед началом работ детали очищают от масла и старой краски для обеспечения доступа реагента к металлу.

После полного растворения слоя заготовки тщательно промывают и нейтрализуют в щелочных растворах. Полученную жидкость со следами кадмия отправляют на станцию очистки для выделения токсичных осадков. Чистый металл основы после осмотра на наличие коррозии готов к повторному гальваническому кадмированию. Такой метод позволяет многократно восстанавливать дорогие авиационные компоненты без потери их прочности.

Кадмий обладает хорошей электропроводностью, что делает его востребованным материалом для защиты корпусов радиоэлектронной аппаратуры. Покрытие обеспечивает надежное экранирование от внешних электромагнитных помех и гарантирует качественное заземление всех узлов.

Низкое переходное сопротивление в местах контакта сохраняется в течение долгого времени благодаря стойкости металла к окислению. Кадмирование позволяет избежать возникновения шумов и потерь сигнала в высокочастотных цепях управления. Металл часто наносят на алюминиевые шасси приборов для создания стабильной токопроводящей базы.

Поверхность после пассивации также сохраняет достаточную проводимость для выполнения большинства технических задач. Если требуется минимальное сопротивление, толщину пассивационной пленки ограничивают или выбирают бесцветные варианты. Кадмий не образует диэлектрических продуктов коррозии, что выгодно отличает его от алюминия или цинка. При сборке блоков электроники кадмированный крепеж обеспечивает надежный контакт между платами и корпусом.
