Химическая полировка

Технология лучше всего показывает себя при работе с нержавеющей сталью, алюминием, медью и с различными сплавами на их основе. Углеродистые стали тоже подвергают такому воздействию, но результат часто зависит от точного состава металла и чистоты поверхности. Латунь и бронза приобретают яркий оттенок и ровный блеск без лишних усилий со стороны оператора.

Специалисты учитывают тип материала при выборе состава раствора, так как каждый металл требует особого сочетания кислот. Чугун для этого метода не подходит из-за высокого содержания углерода и специфической структуры. Использование химической полировки для титана требует очень сложных составов, поэтому ее применяют реже.

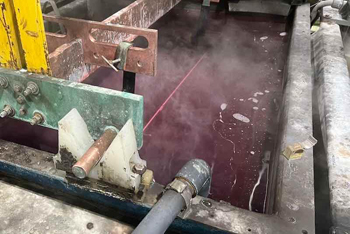

Процесс требует погружения изделия в ванну с активными реагентами. Раствор вступает в реакцию с поверхностью и плавно растворяет микровыступы. Технология идеальна для тонкостенных элементов и мелких деталей сложной конфигурации. Ювелирные украшения и медицинские инструменты после такой обработки становятся идеально гладкими. Окончательный выбор способа зависит от требований к финишному покрытию и бюджета проекта.

Главное отличие заключается в отсутствии внешнего источника тока при химическом способе обработки. Весь процесс протекает за счет энергии реакций между металлом и активной жидкой средой. В электрохимической ванне блеска достигают быстрее, а поверхность получается более зеркальной.

Химический метод намного проще в техническом плане и не требует сложного электротехнического оборудования. Он позволяет обрабатывать детали в массовом порядке без подвода контактов к каждому изделию. Экономия на электричестве и оснастке делает этот вариант привлекательным для многих производств.

При химической полировке съем металла происходит более равномерно на всех участках заготовки. Электролит проникает в глубокие пазы и внутренние полости без риска возникновения короткого заземления или искрения. Качество глянца при этом способе немного уступает зеркальному эффекту «электрохимии».

Технологию выбирают для изделий, где главная цель — чистота и защита от коррозии. Также она незаменима при подготовке поверхности перед нанесением гальванических слоев.

В процессе обработки на поверхности изделия появляется плотная и химически стойкая оксидная пленка. Данный слой надежно закрывает доступ кислорода и влаги к глубоким структурам материала. Метод эффективно устраняет микроскопические дефекты и бугорки, где обычно начинаются процессы окисления. Гладкая поверхность обладает грязеотталкивающим эффектом, поэтому агрессивные вещества не задерживаются на металле.

Антикоррозийные свойства после такой ванны возрастают в 2–3 раза по сравнению с механической шлифовкой. Детали сохраняют первоначальный вид даже в условиях высокой влажности.

Защитная пленка имеет очень малую толщину, но отличается высокой прочностью и однородностью. Она полностью обволакивает деталь, включая резьбовые участки и труднодоступные пазы. На нержавеющей стали происходит дополнительное обогащение поверхностного слоя хромом. Это повышает стойкость металла к воздействию кислот и щелочей. В медицинской отрасли такие изделия выдерживают многократные циклы стерилизации без повреждения структуры.

Качественный результат химического воздействия невозможен без тщательной предварительной очистки заготовки. С металла полностью снимают слои старой краски, лака или консервационной смазки. Масляные и жировые пятна удаляют при помощи органических растворителей или щелочных растворов в специальных ваннах.

При наличии толстого слоя ржавчины или окалины проводят механическую шлифовку или предварительное травление. Любые загрязнения создают барьер для реагентов и приводят к появлению пятен и разводов на финишном покрытии. После обезжиривания деталь тщательно промывают в проточной воде для удаления остатков химии.

Поверхность должна быть сухой и иметь однородную структуру перед началом основного процесса. Мастера обращают внимание на наличие глубоких царапин и забоин: химия не может скрыть серьезные механические дефекты. Для получения зеркального блеска заготовку сначала шлифуют абразивами до нужного класса чистоты.

На производстве используют ультразвуковые ванны для глубокой очистки пор металла от микроскопических включений. Чистота основы определяет 80% успеха всей операции по наведению глянца.

Химическая полировка связана с растворением верхнего слоя металла, поэтому размеры заготовки неизбежно меняются. При наведении глянца съем материала составляет около 1 мкм, что почти не сказывается на допусках. Если же цель заключается в шлифовке и сглаживании неровностей, с каждой стороны может уйти от 10 мкм до 200 мкм.

Такой процесс трудно поддается точному контролю в режиме реального времени. По этой причине метод редко используют для обработки прецизионных узлов с жесткими требованиями к габаритам. Скорость удаления металла зависит от температуры раствора и свежести реагентов.

Для ответственных деталей мастера проводят предварительные тесты на образцах для расчета точного времени выдержки. Неравномерность съема может достигать 10–15% на разных участках изделия. Изменение состава раствора в процессе эксплуатации тоже вносит погрешность в итоговые размеры.

Инженеры закладывают припуск на химическую обработку еще на этапе проектирования чертежей. Если сохранение микронов имеет решающее значение, выбирают электрохимический способ или ультразвуковую доводку.

Технология признана одной из лучших для обработки изделий с запутанной геометрией. Раствор свободно затекает в любые отверстия, внутренние полости и узкие зазоры между элементами. Реакция протекает одновременно на всей поверхности детали независимо от ее расположения в ванне.

Если механические инструменты или полировальные круги физически не могут добраться до таких участков, химический метод позволяет достичь однородного блеска на пружинах, сетках, лопастях турбин и мелкой фурнитуре. Качество финишной отделки остается стабильным даже на деталях, полученных методом литья или штамповки.

Процесс не требует сложной оснастки и подвода электродов к каждому выступу заготовки. Детали просто загружают в корзины из кислотоупорной стали и погружают в активную среду. Вязкость раствора подбирают таким образом, чтобы он легко вымывался из глухих каналов при последующей промывке.

Отсутствие механического контакта исключает деформацию тонких стенок и хрупких перегородок. Метод применяют в приборостроении и авиационной промышленности для финишной доводки узлов со сложным рельефом.

Появление на металле тончайшей оксидной пленки — ключевой механизм достижения зеркального эффекта. Пленка образуется в результате взаимодействия поверхности с кислотами и выступает в роли барьера. На выступах рельефа слой полировки заведомо тоньше, поэтому реагенты растворяют их быстрее.

Во впадинах пленка толще, что замедляет процесс съема металла на этих участках. Постепенно поверхность выравнивается и приобретает способность отражать свет. Яркость и блеск напрямую зависят от толщины и однородности этого защитного слоя.

Чем тоньше и плотнее получается пленка, тем более выраженным будет зеркальный эффект на изделии. Состав раствора и температура среды определяют скорость роста этого микроскопического покрытия. Специалисты следят за пропорциями компонентов для поддержания нужной вязкости электролита.

Слишком толстый слой оксидов сделает металл матовым, а слишком тонкий приведет к неравномерному травлению. После извлечения из ванны пленка остается на металле и служит первичной защитой от коррозии.

Технология позволяет эффективно снижать параметр шероховатости на несколько классов за один цикл. При удалении слоя металла толщиной до 10 мкм с поверхности исчезают мелкие заусенцы и царапины. Микровыступы растворяются в первую очередь, что приводит к сглаживанию общего рельефа.

После обработки показатель Ra может снизиться до 0.1 мкм или даже меньше в зависимости от исходного состояния. Поверхность становится приятной на ощупь и приобретает благородный глянец. Этот эффект востребован в отраслях, где важно отсутствие трения и накопления загрязнений.

Сглаживание неровностей происходит непрерывно по всей площади соприкосновения с раствором. В отличие от механической шлифовки, химия не оставляет направленных рисок и микроскопических напряжений в металле. Результат получается более естественным и долговечным. Если заготовка имеет глубокие раковины, время обработки увеличивают для их полного устранения.

Максимальный съем металла в 200 мкм позволяет выравнивать даже грубые отливки. Итоговая чистота поверхности напрямую влияет на эксплуатационные характеристики и эстетику готового продукта.

Химическая полировка превосходит механическую обработку по скорости выполнения работ в несколько раз. Процесс позволяет одновременно полировать сотни и тысячи мелких деталей в одной ванне. Время цикла составляет от 3 до 10 минут независимо от количества загруженных изделий. Механический способ требует индивидуального подхода к каждой детали и больших затрат ручного труда.

Отсутствие контакта с абразивами исключает риск поломки или деформации заготовок в процессе трения. Высокая автоматизация линий снижает себестоимость продукции при массовом производстве.

Производительность метода также связана с отсутствием необходимости частой переналадки оборудования под разные формы деталей. Раствор работает одинаково эффективно для любых конфигураций в пределах одной марки сплава. Замена реагентов требуется реже, чем обновление парка шлифовальных кругов и лент.

Энергозатраты предприятия при химическом способе направлены только на поддержание температуры раствора. Технология позволяет быстро выполнять крупные заказы с гарантированным качеством финишной отделки.

Для работы с популярными марками нержавеющей стали используют сложные многокомпонентные смеси кислот. Основу раствора составляет вода, которую нагревают до температуры +70–75℃. В состав включают серную кислоту в концентрации 34% и соляную в объеме 6.5%. Азотная кислота занимает около 4.5% от общей массы и отвечает за активное окисление поверхности. Добавление 0.5% хлористого натрия и небольшого количества красителя помогает стабилизировать реакцию.

Точное соблюдение пропорций гарантирует получение нужной степени блеска и предотвращает порчу металла. В процессе эксплуатации некоторые вещества активно испаряются, поэтому мастера регулярно корректируют состав ванны. Добавление свежей порции азотной кислоты и воды позволяет поддерживать работоспособность раствора в течение долгого времени.

Для других металлов, например алюминия или меди, применяют иные комбинации реагентов. На производстве используют химически чистые ингредиенты для исключения побочных реакций.

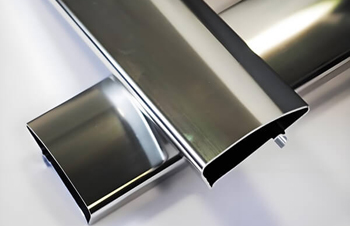

Химическая полировка позволяет получить яркую и блестящую поверхность, но она редко достигает абсолютной зеркальности. По способности отражать объекты этот метод уступает электрохимической и высококачественной механической обработке. Свет рассеивается на микроскопических неоднородностях, которые остаются после воздействия кислот.

Результат выглядит как глубокий атласный или мягкий глянцевый блеск, но для многих технических и декоративных задач такой чистоты поверхности вполне достаточно. Качество отражения зависит от марки сплава и чистоты предварительной подготовки.

Если заказчику требуется эталонное зеркало со степенью отражения более 90%, химию используют как промежуточный этап. Она эффективно убирает основные дефекты и подготавливает металл к финишной доводке. На алюминиевых сплавах химический метод дает очень хороший визуальный эффект, сопоставимый с полировкой. Стальные детали приобретают приятный серый или серебристый глянец.

Нанесение слоев хрома, никеля или золота требует идеальной адгезии покрытия к основному металлу. Химическая полировка эффективно удаляет тончайшие оксидные пленки и микроскопические заусенцы с поверхности заготовки. Раствор создает специфический рельеф, который увеличивает площадь контакта на молекулярном уровне.

Блеск гальванического слоя напрямую зависит от качества подготовки подложки. Если поверхность будет матовой или грязной, финишное покрытие повторит все эти дефекты. Данная процедура гарантирует получение яркого и стойкого декоративного слоя без отслоений и вздутий.

Процесс также позволяет нейтрализовать мелкие очаги коррозии внутри пор металла перед погружением в электролит. Гальванический слой ложится на полированную основу более равномерно и без пор. Это значительно повышает защитные свойства готового изделия и продлевает срок его службы в 2 раза. Метод востребован при изготовлении фурнитуры, автомобильных аксессуаров и сувенирной продукции.

Работа с концентрированными кислотами и их смесями требует строгого соблюдения экологических норм и правил безопасности. В процессе реакции в атмосферу выделяются пары азотной и серной кислот, а также различные газы. На производстве устанавливают мощные системы приточно-вытяжной вентиляции с многоступенчатыми фильтрами для очистки воздуха.

Отработанные растворы нельзя сливать в канализацию без предварительной нейтрализации на специальных станциях, поэтому химические отходы проходят сложный цикл переработки или утилизации согласно классу опасности. Современные предприятия внедряют замкнутые системы водооборота для снижения нагрузки на природу.

Персонал использует средства индивидуальной защиты: респираторы, прорезиненные фартуки, перчатки и закрытые очки. Прямой контакт со слизистыми оболочками или кожей вызывает тяжелые химические ожоги. Хранение реагентов осуществляют в герметичной таре в специально оборудованных помещениях. Мастера проходят регулярные инструктажи и медицинские осмотры для контроля состояния здоровья. Автоматизация процесса погружения деталей в ванны минимизирует время нахождения человека в опасной зоне.
