Химико-механическая обработка

Технология показывает наилучшие результаты при работе с вольфрамо-кобальтовыми и титано-кобальтовыми твердыми сплавами. Химические компоненты состава избирательно воздействуют на металлическую связку: они размягчают кобальтовый слой и ослабляют сцепление зерен карбидов. После этого механические частицы абразива легко удаляют ослабленный слой материала. Метод также успешно применяют для финишной доводки жаропрочных никелевых сплавов и некоторых видов технической керамики.

Материал должен обладать достаточной химической активностью для вступления в реакцию с реагентами пасты или раствора. Процесс позволяет обрабатывать детали с высокой твердостью: абразив без помощи химии стачивал бы их слишком долго.

Мастера учитывают состав материала при выборе концентрации активных веществ. Для обработки меди и ее сплавов используют менее агрессивные составы: они предотвращают глубокое вытравливание поверхности. Технология незаменима при производстве полупроводниковых пластин на основе кремния. Здесь требуется достижение идеальной плоскостности на атомарном уровне.

Основу активной среды составляют растворы на основе азотной, ортофосфорной или соляной кислоты. Выбор конкретного вещества зависит от природы обрабатываемого металла и требуемой скорости съема. В состав также включают сильные окислители, которые ускоряют формирование мягкой оксидной пленки на поверхности заготовки.

Для нейтрализации избыточной агрессивности кислот применяют специальные ингибиторы коррозии. Данные добавки защищают глубокие слои металла от разрушения в процессе полировки. Жидкая фаза обеспечивает не только химическую реакцию, но и выполняет роль смазки, а также эффективно отводит тепло.

В некоторых случаях вместо кислот используют щелочные растворы. Такая среда подходит для обработки алюминия и его сплавов: она мягко воздействует на оксидный слой без риска повреждения основы.

Реагенты должны находиться в строгой пропорции с абразивными частицами. Малейшее отклонение от рецептуры может привести к неравномерному матовому блеску или появлению пятен. На производстве используют химически чистые ингредиенты, так как посторонние примеси могут вызвать нежелательные побочные эффекты.

Толстый слой пасты создает между инструментом и деталью своеобразную подушку, которая препятствует прямому контакту абразивных зерен с металлом. Зерна начинают перекатываться и взаимодействовать друг с другом, а не с поверхностью заготовки. Происходит эффект проскальзывания полировальника, и производительность процесса падает в несколько раз. Механическое разрушение размягченного слоя замедляется, что ведет к нерациональному расходу времени и дорогостоящих материалов. Поэтому мастер наносит состав тонким равномерным слоем для обеспечения максимального сцепления.

Переизбыток абразива также мешает качественному отводу продуктов износа из зоны резания. Шлам скапливается внутри пасты и может оставить глубокие царапины на зеркальной поверхности. Оптимальное количество состава позволяет зернам надежно закрепляться на поверхности притира. Это обеспечивает микрорезание и выравнивание рельефа с высокой точностью.

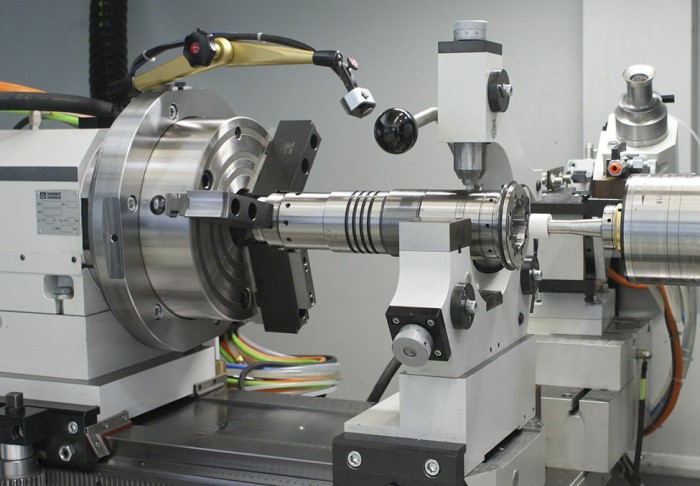

Контроль дозировки — важное требование для достижения низкого процента шероховатости. На автоматических станках за подачу смеси отвечают прецизионные дозаторы.

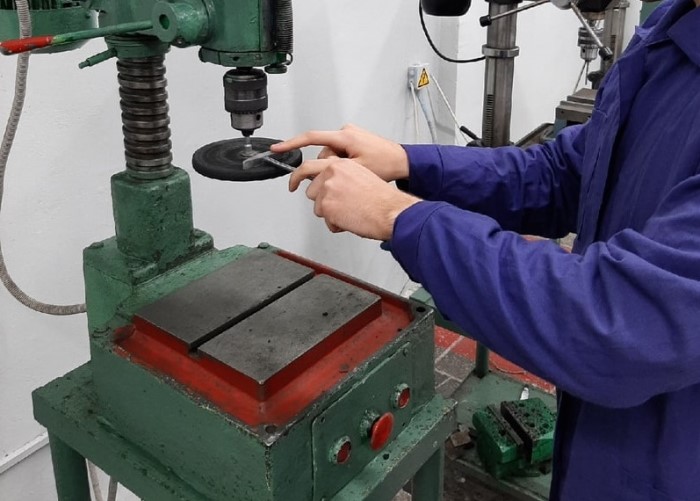

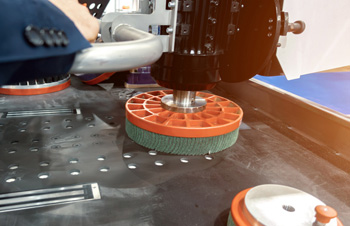

Полировальник — основной инструмент: он передает механическое давление и движение абразивным частицам. Его изготавливают из материалов с разной степенью твердости: чугуна, меди, латуни или полимеров. Их выбор зависит от этапа обработки и требуемой чистоты поверхности.

Для предварительной грубой доводки используют чугунные притиры: они хорошо удерживают крупные зерна абразива. Мягкие полировальники из фетра или кожи подходят для финишных операций с применением алмазных паст. Инструмент должен иметь форму, точно соответствующую геометрии обрабатываемой детали.

В процессе работы поверхность полировальника изнашивается, и ее необходимо периодически править для сохранения плоскостности. Мастера используют целый набор инструментов разного профиля для обработки сложных участков и пазов.

Каждому виду пасты должен соответствовать свой отдельный полировальник. Использование одного притира для грубой и тонкой доводки недопустимо: остатки крупного абразива испортят чистовой результат. Качество изготовления самого инструмента напрямую влияет на итоговую точность размеров заготовки.

Сочетание химического растворения и механического удаления микровыступов позволяет выравнивать металл на наноуровне. Реагенты размягчают только самые высокие точки рельефа, и абразивные зерна тут же срезают их. Процесс повторяется многократно до полного исчезновения всех микроскопических неровностей.

Параметр шероховатости Ra после такой обработки достигает значений 0.01 мкм или даже ниже. Поверхность приобретает свойства идеального зеркала с коэффициентом отражения более 95%. Такой результат недоступен при использовании только механических или только химических методов по отдельности.

Атомарная гладкость крайне важна для деталей точной механики и оптических систем. На такой поверхности отсутствуют направленные риски и царапины, свет отражается без малейших искажений. Процесс проходит медленно, что позволяет оператору контролировать съем каждой доли микрона.

После завершения работ металл приобретает высокую пассивность к внешним воздействиям. Чистота поверхности исключает задержку пыли и влаги в микропорах.

Твердосплавные материалы имеют неоднородную структуру, которая состоит из твердых зерен карбидов и мягкой металлической связки. Обычная шлифовка может вырывать целые фрагменты карбидов из основы, что создает микроскопические сколы.

Химико-механический метод воздействует на компоненты сплава более деликатно и равномерно. Реагент подготавливает поверхность, а абразив плавно выравнивает ее без ударных нагрузок. Это позволяет получать идеально острые режущие кромки на резцах и фрезах. Износостойкость такого инструмента возрастает на 30% или 50% по сравнению с заводской заточкой.

При напайке пластин к державке могут возникать внутренние напряжения и микротрещины. ХМО эффективно снимает данные дефекты и стабилизирует структуру поверхностного слоя. Доводку проводят в несколько этапов с постепенным уменьшением зернистости пасты. На финальной стадии применяют алмазные суспензии для наведения зеркального блеска.

Гладкая поверхность пластины снижает трение стружки о инструмент в процессе резания. Это уменьшает нагрев и предотвращает преждевременное разрушение твердого сплава.

Скорость химических реакций напрямую зависит от температуры в зоне контакта полировальника с деталью. При интенсивном трении металл нагревается, и это ускоряет размягчение поверхностного слоя реагентами. Но чрезмерный рост температуры может привести к неконтролируемому травлению и порче заготовки.

Оптимальный диапазон для большинства процессов составляет от 30 до 60℃. Специалист контролирует тепловой режим при помощи подачи свежих порций суспензии. Жидкость циркулирует в рабочей зоне и уносит лишнюю энергию. Стабильность температуры гарантирует одинаковое качество обработки по всей площади детали.

Если металл остывает слишком быстро, химическая активность раствора падает и производительность снижается. На некоторых станках предусмотрен подогрев рабочей платформы для поддержания нужного темпа реакции. Равномерный нагрев обеспечивает предсказуемость результата и высокую точность размеров.

Доводка калибров, скоб и микрометров требует соблюдения допусков в пределах 1-2 мкм. Химико-механический метод позволяет снимать металл тончайшими слоями в несколько нанометров за один проход. Это дает возможность точно подогнать инструмент под эталонный размер без риска брака. Поверхность становится не только ровной, но и экстремально твердой за счет удаления дефектного слоя после шлифовки.

Измерительные плоскости после такой обработки не изнашиваются в течение долгого времени. Инструмент сохраняет свои метрологические характеристики даже при интенсивном использовании в цехе. Отсутствие шероховатости исключает погрешности при контакте прибора с измеряемой деталью.

Гладкий металл обеспечивает плотное прилегание без зазоров: это повышает достоверность показаний микрометра. ХМО также защищает рабочие поверхности от коррозии и появления пятен ржавчины. Чистые калибры легче проходят проверку в метрологических лабораториях. Процесс доводки считается вершиной мастерства в инструментальном производстве.

Синтетические алмазы обладают максимальной твердостью среди всех известных абразивных материалов. Алмазное зерно не тупится и не разрушается при контакте с самыми прочными твердыми сплавами. Оно совершает микроскопические надрезы на металле, что обеспечивает высокую скорость удаления размягченного слоя.

Алмазные пасты имеют очень стабильный размер фракции, и случайные глубокие царапины исключены. Зеркальный блеск после их применения получается наиболее глубоким и чистым. Такие составы экономичны: для обработки большой площади требуется минимальное количество пасты.

Химически активные добавки в составе алмазных смесей подготавливают базу для работы микрокристаллов. Суспензия удерживает алмазную пыль во взвешенном состоянии, что предотвращает ее комкование. Мастера используют разные номера паст для последовательного перехода от шлифовки к полировке.

Алмазный инструмент почти не нагревает деталь благодаря низкому коэффициенту трения самих кристаллов, что позволяет избежать тепловых деформаций на тонкостенных пластинах. Результат такой доводки превосходит эффект от корундовых или кремниевых абразивов.

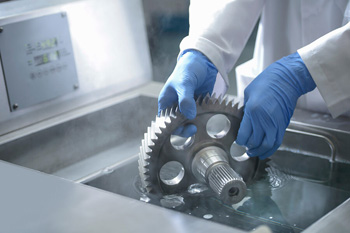

Тщательная химико-механическая очистка удаляет с металлов оксиды, нагар и остатки технических смазок. Поверхность приобретает специфическую микроструктуру, которая подходит для нанесения защитных слоев. Сцепление износостойких покрытий типа TiN или TiAlN с такой основой возрастает в несколько раз. Отсутствие скрытых дефектов и пор предотвращает отслоение покрытия под большой нагрузкой. Таким образом, ХМО создает безупречную базу для гальванических и вакуумных процессов.

Активные реагенты в процессе доводки вскрывают кристаллическую решетку металла на молекулярном уровне. Это обеспечивает глубокую диффузию атомов покрытия в структуру пластины. Метод незаменим при подготовке поверхностей перед пайкой твердых сплавов к стальным державкам. Припой распределяется равномерно: шов получается прочным и герметичным. Гладкая поверхность после ХМО не требует дополнительного обезжиривания перед входом в вакуумную камеру.

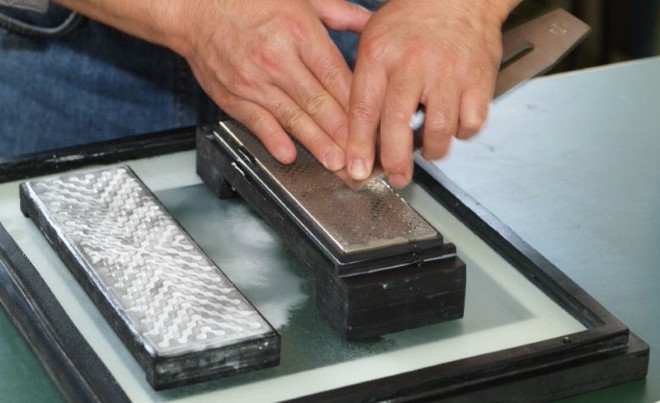

Ручной труд востребован при обработке уникальных деталей со сложной геометрией и переменным профилем. Мастер тонко чувствует сопротивление материала и может менять давление на инструмент в зависимости от ситуации.

Для работы используют специальные плиты, притиры и шлифки из различных материалов. Процесс требует от специалиста огромного опыта и терпения: на доводку одной детали может уйти несколько часов. Ручной метод позволяет исправлять локальные дефекты: которые трудно устранить на автоматическом станке. Но контроль качества в этом случае проводят буквально после каждого движения полировальника.

При ручной доводке важно постоянно обновлять слой абразивной пасты и следить за ее чистотой: малейшее попадание пыли на плиту может привести к неисправимому браку. Специалист совершает сложные движения по траектории «восьмерки» для обеспечения равномерного съема металла, что предотвращает появление направленных рисок и гарантирует плоскостность поверхности.
