Кольца литые бронзовые

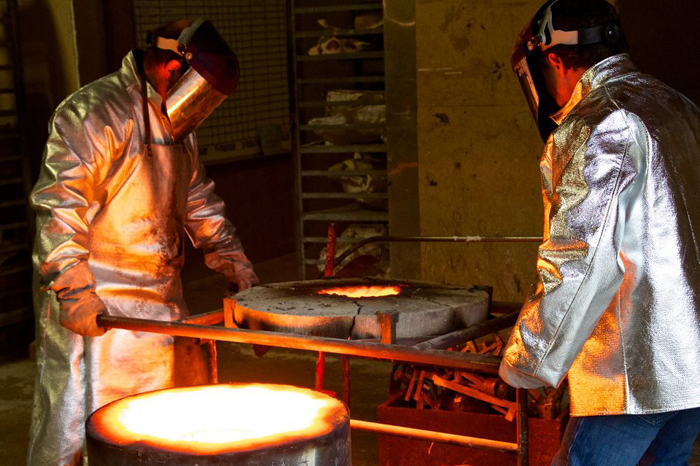

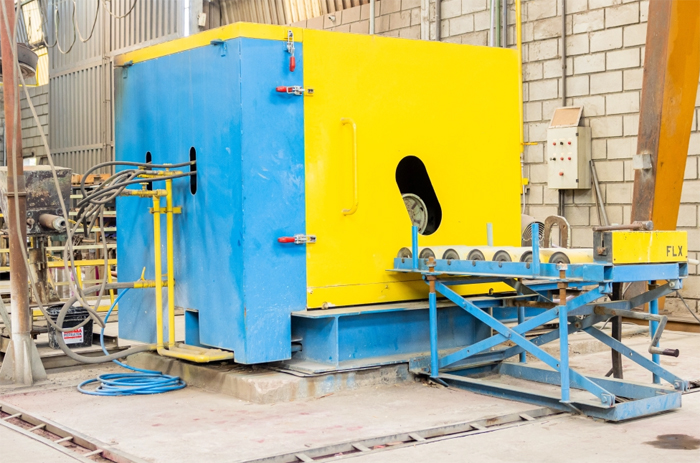

Центробежный метод литья обеспечивает получение бронзовых заготовок с максимально плотной и однородной структурой металла. Под воздействием центробежных сил, которые возникают при быстром вращении металлической формы, расплавленный сплав под огромным давлением прижимается к ее стенкам. Это приводит к эффективному удалению газовых пузырей и легких неметаллических включений из толщи кольца, так как все примеси вытесняются к внутренней оси вращения.

В результате металл приобретает высокую твердость и отличную износостойкость во всех направлениях. Кристаллическая решетка отливки получается мелкозернистой, что значительно повышает предел прочности заготовки на разрыв. Такие кольца выдерживают колоссальные нагрузки в узлах трения и не содержат скрытых раковин.

При этом способе производства значительно снижается расход дорогостоящего сплава, потому что форма заготовки максимально соответствует размерам будущей детали. Припуски на последующую механическую обработку остаются минимальными, Это сокращает время токарных работ и уменьшает объем образующейся стружки.

Сплав марки БрО5Ц5С5 популярен благодаря превосходным антифрикционным свойствам и низкой литейной усадке. Олово в составе бронзы обеспечивает высокую коррозионную стойкость и улучшает жидкотекучесть расплава при заливке в формы. Присутствие цинка значительно удешевляет стоимость проката при сохранении хороших механических параметров металла. Свинец выполняет роль внутренней твердой смазки, которая предотвращает заклинивание вала при кратковременных сбоях в системе подачи масла.

Кольца из этой бронзы отлично прирабатываются к стальным поверхностям и защищают более дорогие компоненты машин от преждевременного износа. Материал сохраняет стабильность размеров при нагреве и обладает высокой вязкостью, что исключает хрупкое разрушение при ударных нагрузках.

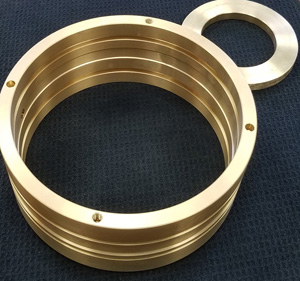

Литые кольца этой марки применяют в изготовлении втулок для насосов, редукторов и тракторной техники. Сплав легко поддается сверлению и точению, поэтому на поверхности деталей часто нарезают сложные каналы для распределения смазочных материалов. Бронза БрО5Ц5С5 эффективно отводит тепло из зоны контакта, предотвращая перегрев узла трения при высоких скоростях вращения.

Сплав БрАЖ9-4 относится к категории безоловянных бронз и отличается механической прочностью и твердостью. Литые кольца этой марки содержат около 9% алюминия и 4% железа, что придает им свойства, сравнимые с характеристиками качественной конструкционной стали.

Материал отлично переносит огромные сдавливающие нагрузки и обладает высокой устойчивостью к кавитационному износу в потоках жидкости. Эти качества делают кольца идеальной заготовкой для производства червячных колес, зубчатых венцов и тяжело нагруженных втулок скольжения. Бронза сохраняет рабочие параметры при нагреве до +250℃, поэтому ее активно используют в двигателях внутреннего сгорания и авиационной технике. Металл не становится хрупким при низких температурах, обеспечивая надежность узлов в любых климатических зонах.

При обработке колец БрАЖ9-4 на токарных станках учитывают высокую твердость сплава, которая требует применения инструмента с износостойким покрытием. Металл дает прочную стружку, поэтому для своевременного удаления тепла в зону резания подают смазочно-охлаждающие жидкости под большим давлением. Алюминиевая бронза обладает отличными антифрикционными качествами только при условии постоянной и качественной смазки узла.

В конструкциях гидроцилиндров и прессов бронзовые кольца выполняют функции направляющих опор и уплотнительных элементов. Высокая чистота поверхности литого проката обеспечивает герметичность стыков и предотвращает утечки рабочей жидкости под давлением до 400 бар. Бронза обладает великолепной износостойкостью при возвратно-поступательном движении поршня по стальной гильзе.

Мягкая структура металла исключает появление глубоких царапин на зеркале цилиндра, даже если в систему попадают мелкие частицы загрязнений. Направляющие кольца из бронзы воспринимают боковые нагрузки и обеспечивают плавное перемещение штока без рывков и заеданий. Пластичность материала позволяет деталям компенсировать небольшие перекосы конструкции без потери функциональности.

Для гидравлики часто выбирают кольца из свинцовистых бронз, так как они имеют самый низкий коэффициент трения. Металл эффективно гасит вибрации от работы насосов, что снижает уровень шума и продлевает ресурс уплотнительных манжет. Литые заготовки для таких целей проходят обязательную стадию прецизионной обточки и шлифовки для достижения микронной точности размеров.

Размер литой заготовки всегда превышает габариты готовой детали на величину технологического припуска, который необходим для снятия дефектного слоя металла. На поверхности отливки после извлечения из формы могут присутствовать следы литейной корки, пригар песка или небольшие неровности.

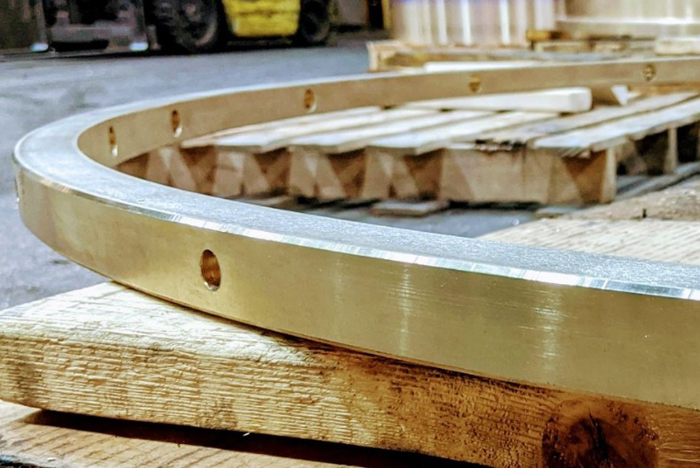

Величина припуска на сторону обычно составляет 3-8 мм — в зависимости от диаметра кольца и выбранного метода литья. При центробежном способе этот показатель минимален, так как геометрия изделия получается очень точной. Если заготовка имеет диаметр 500 мм, конструктор закладывает запас металла для последующего точения наружной и внутренней поверхностей.

При расчете массы заказа обязательно учитывают вес припуска, который уйдет в стружку во время производства. Недостаточный запас металла может привести к тому, что после проточки на детали останутся черновины или раковины, что сделает изделие негодным к использованию. Важно также учитывать возможную эллипсность кольца, которая возникает при неравномерном охлаждении массивных отливок.

Коэффициент линейного расширения бронзы отличается от аналогичных показателей стали, это требует точного расчета тепловых зазоров в узлах вращения. При нагреве узла трения в процессе работы бронзовое кольцо увеличивается в размерах быстрее, чем стальной вал или корпус агрегата. Если не предусмотреть необходимый свободный зазор, деталь может расшириться до критического предела и заклинить механизм.

Для решения проблемы инженеры используют специальные формулы, которые учитывают марку сплава и максимальную рабочую температуру оборудования. Обычно зазор устанавливают в пределах 0,1% или 0,2% от диаметра вала для обеспечения стабильного масляного клина.

При монтаже массивных бронзовых колец часто применяют метод тепловой посадки. Нагрев корпуса позволяет легко установить кольцо на место, после чего металл остывает и плотно охватывает деталь за счет естественного сжатия. Эта технология обеспечивает надежную фиксацию вкладыша без использования дополнительных стопорных винтов и клея.

Качество финишной обработки бронзового кольца определяет коэффициент трения и скорость износа сопряженных стальных деталей. После литья поверхность имеет высокую шероховатость, поэтому заготовки обязательно подвергают токарной обработке и последующему шлифованию.

Для подшипников скольжения параметр чистоты поверхности должен соответствовать значениям Ra 0,4 или даже Ra 0,2. Идеально гладкая медь обеспечивает стабильное удержание масляной пленки, которая разделяет металлы во время вращения вала. Если поверхность будет слишком грубой, микроскопические выступы начнут разрушать защитный слой смазки и вызовут интенсивный нагрев узла.

Но в некоторых случаях для втулок, работающих в условиях запыленности, оставляют контролируемую микрошероховатость. Мелкие риски служат дополнительными резервуарами для твердых смазочных материалов или позволяют удерживать густое масло при низких оборотах.

Контроль чистоты обработки проводят с помощью профилометров на каждом этапе производства деталей. Поверхность качественного кольца не должна иметь задиров, вмятин и следов вибрации от станка, так как эти дефекты станут очагами будущего разрушения.

В процессе остывания массивной бронзовой отливки может возникать явление ликвации, при котором свинец оседает в нижней части формы или скапливается между зернами меди. Свинец имеет плотность выше, чем у остальных компонентов сплава, поэтому при медленном охлаждении он стремится опуститься под действием силы тяжести.

Для предотвращения этого дефекта на заводах используют методы ускоренного затвердевания металла в металлических кокилях или применяют центробежное вращение. Постоянное перемешивание расплава и быстрый отвод тепла обеспечивают равномерное распределение мелких глобул свинец по всему объему кольца. Однородная структура важна для стабильности антифрикционных свойств детали, так как свинец выступает в роли встроенной смазки для вала.

Если в литом кольце обнаруживают крупные скопления свинца, такой материал признают бракованным из-за снижения механической прочности в этих зонах. Свинец не образует химических соединений с медью и находится в структуре в свободном виде, поэтому его избыток в одном месте делает металл рыхлым. Качественный литой прокат характеризуется мелкодисперсными включениями легирующих элементов, которые видны только под микроскопом.

Переход на использование бронзовых колец вместо стальных аналогов в подшипниках скольжения позволяет в несколько раз снизить износ дорогостоящих валов. Бронза обладает более низкой твердостью по сравнению с закаленной сталью, поэтому берет на себя все механическое воздействие в паре трения.

В случае аварийного перегрева или нехватки смазки бронзовый вкладыш начнет плавиться или деформироваться, но не вызовет мгновенного заклинивания и поломки основного вала. Это свойство называют безопасным выходом из строя, оно позволяет сохранить работоспособность всей дорогостоящей машины при минимальных затратах на ремонт. Замена изношенного бронзового кольца обходится значительно дешевле восстановления поверхности или покупки нового стального вала.

Кроме того, бронза обладает уникальной способностью поглощать мелкие абразивные частицы песка или металлической крошки. Загрязнения вдавливаются в мягкую структуру бронзового кольца и перестают царапать поверхность вала, что важно для работы техники в запыленных условиях. Стальные кольца в такой ситуации начали бы работать как напильник, быстро уничтожая сопряженную деталь.

Высокая теплопроводность бронзы делает литые кольца эффективными элементами систем охлаждения и токосъемных узлов электрических машин. В мощных генераторах и двигателях бронзовые кольца используют в качестве контактных поверхностей роторов, так как они быстро передают избыточную энергию в окружающую среду. Металл не теряет прочность при постоянном нагреве до +150℃ и сохраняет стабильность геометрических размеров.

Однородная структура литья обеспечивает равномерное распределение тепла по всей окружности детали, исключая появление горячих точек и термических деформаций. Это способствует стабильной работе щеточного механизма и предотвращает искрение контактов при высоких нагрузках.

Бронзовые кольца также применяют в качестве теплоотводящих подложек и вкладышей в местах крепления подшипниковых щитов. Способность сплава быстро рассеивать тепловую энергию защищает смазочные материалы от термического разложения и высыхания. Для обеспечения высокой проводимости кольца изготавливают из специальных электротехнических марок бронзы с минимальным содержанием примесей.

Литье в кокиль позволяет получать бронзовые кольца с высокой точностью размеров и отличным качеством поверхности без использования одноразовых песчаных форм. Металлическая форма обладает высокой теплопроводностью, что обеспечивает быстрое и равномерное охлаждение расплава. В результате ускоренной кристаллизации металл приобретает плотную мелкозернистую структуру с повышенными механическими характеристиками.

Такие кольца имеют более высокую твердость и предел прочности по сравнению с отливками, полученными в земле. Кокильное литье исключает попадание зерен песка в структуру бронзы, что упрощает последующую мехобработку на станках и продлевает жизнь режущим инструментам.

Многократное использование стальных форм позволяет снизить себестоимость продукции при массовом производстве однотипных колец. Точность отливок достигает 9-10 класса, это дает возможность сократить припуски на обработку до 1-2 мм. Поверхность заготовок получается ровной и гладкой, а значит, специалистам можно обходиться без предварительной обдирочной операции.
