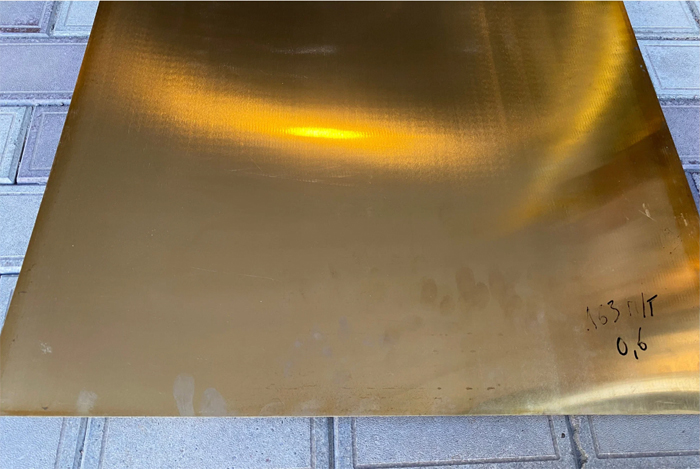

Лист латунный

Латунь — сплав на основе меди и цинка, поэтому она обладает уникальными физическими свойствами и не притягивает магниты. Если обычный магнит липнет к поверхности металла, перед вами находится рядовая сталь с тонким декоративным покрытием.

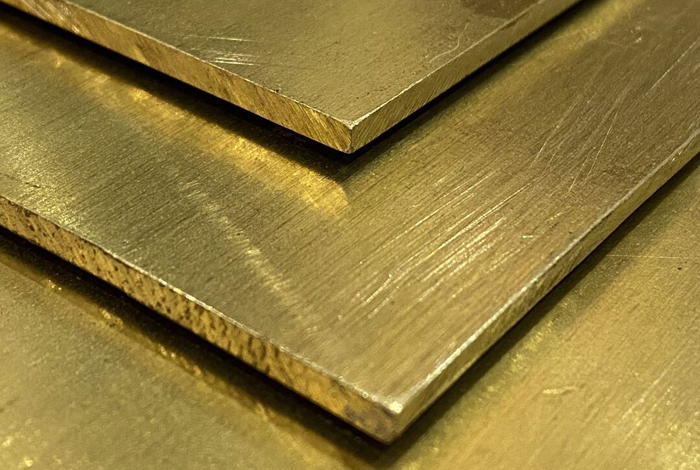

Настоящий лист имеет однородный желтый цвет по всей своей толщине, что можно легко проверить с помощью глубокой царапины или надпила. На срезе качественного проката вы увидите плотный золотистый металл без серых стальных вкраплений или темных пятен.

Еще один способ проверки связан с массой изделия, так как латунь значительно тяжелее алюминия и на 10% плотнее обычного черного железа. При ударе по подвешенному листу твердым предметом возникает характерный глухой звук, который быстро затихает и отличается от звонкого резонанса тонкой нержавейки.

Химический тест с применением спиртового раствора йода позволяет быстро определить подлинность материала в домашних условиях. Если нанести небольшую каплю реагента на зачищенный участок, на латунном сплаве через несколько минут появится темное несмываемое пятно. Уксусная эссенция при длительном контакте также вызывает позеленение металла, потому что медь вступает в реакцию с кислотой и образует соли.

Для отделки каминной зоны лучше всего подходят листы толщиной 1,5-2 мм, так как они обладают достаточной жесткостью и не коробятся при нагреве. Слишком тонкий материал может пойти волнами из-за температурного расширения металла, когда внутри топки горит пламя. Если планируется создать объемную чеканку или сложный рельеф, можно использовать мягкие листы толщиной 1 мм. Такая заготовка легко принимает нужную форму под ударами молотка и при этом сохраняет прочность после остывания.

При монтаже обязательно оставляют технологические зазоры по краям панели, чтобы металл мог свободно расширяться при повышении температуры до +150℃. Лист фиксируют на каркасе с помощью латунных саморезов или специального термостойкого клея, который выдерживает постоянные циклы нагрева и охлаждения.

Поверхность латуни возле открытого огня со временем покрывается благородной патиной, которая придает порталу антикварный вид и защищает сплав от глубокого окисления. Если необходимо сохранить первоначальный зеркальный блеск, металл покрывают специальным жаропрочным лаком. Такой состав выдерживает нагрев без пожелтения и растрескивания защитной пленки в течение долгого срока.

Толстые листы, более 3 мм, для облицовки каминов используют редко из-за их большого веса и высокой стоимости.

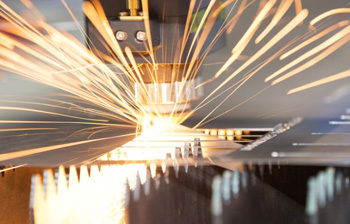

Обработка латуни Л63 на лазерных станках имеет технические нюансы, которые связаны с высокой отражательной способностью этого материала. Луч лазера может отразиться от зеркальной поверхности металла и повредить оптическую головку оборудования, поэтому для работы выбирают мощные волоконные установки.

Чтобы процесс резки шел стабильно, в зону плавления подают азот или сжатый воздух под давлением 10 бар. Газ эффективно выдувает расплав из шва и препятствует образованию капель застывшего металла на нижней кромке детали. Скорость прохода лазера для латуни вдвое ниже, чем для обычной стали аналогичной толщины, так как медь очень быстро отводит тепло. Листы этой марки режут без предварительного нагрева, что исключает деформацию мелких элементов сложного узора.

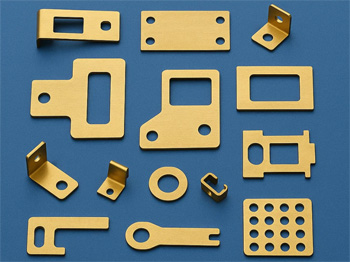

При толщине листа более 5 мм на кромке может появиться небольшая шероховатость, которую устраняют последующей шлифовкой. Лазерный метод позволяет получать детали с точностью до 0,1 мм, поэтому его часто используют для изготовления декоративных решеток и шильдов. Если на листе присутствует защитная полимерная пленка, ее не снимают перед началом работ для предотвращения появления царапин на поверхности.

Латунный прокат часто применяют в качестве декоративных вставок или порогов, потому что он обладает высокой износостойкостью и не боится влаги. Для полноценного напольного покрытия выбирают твердые листы толщиной от 3 до 5 мм, которые могут выдерживать вес мебели и давление обуви.

Металл крепят на ровное бетонное основание с помощью двухкомпонентного полиуретанового клея, который обеспечивает надежное сцепление и гасит вибрации при ходьбе. Чтобы поверхность не была слишком скользкой, листы подвергают брашированию или наносят на них мелкую насечку.

Латунь хорошо сочетается с мрамором, гранитом и паркетом, поэтому ее используют для создания эффектных разделительных линий между разными зонами помещения. В общественных местах с большой проходимостью металл сохраняет свою целостность десятилетиями и требует лишь периодической чистки.

Для ухода за полом нельзя использовать абразивные порошки или средства с содержанием аммиака, так как они могут оставить неудаляемые пятна. Пролитую воду нужно сразу вытирать сухой тканью, чтобы на поверхности не образовались белесые разводы солей. Такой вариант отделки считается премиальным решением, которое подчеркивает индивидуальность проекта и добавляет интерьеру тепла.

Для быстрого получения эффекта старой бронзы или черненой латуни применяют специальные химические составы на основе серы или аммиака. Перед началом процесса поверхность листа обязательно обезжиривают спиртом или ацетоном, чтобы реактив лег равномерно без жирных пятен. Раствор серной печени при контакте с металлом мгновенно меняет его цвет от золотистого до темно-коричневого или почти черного.

Скорость реакции зависит от концентрации средства и температуры заготовки, поэтому для плавных переходов состава используют холодную воду. Когда нужный оттенок достигнут, лист тщательно промывают чистой водой и сушат феном для остановки химического процесса. Чтобы закрепить полученный результат, потемневший металл протирают мягким воском или покрывают слоем прозрачного матового лака.

Существует и более доступный способ — с использованием паров обычного нашатырного спирта, который дает глубокий оливковый или синеватый подтон. Лист подвешивают в закрытой емкости над небольшим количеством жидкости так, чтобы металл не соприкасался с самим раствором. Через 30 минут поверхность начинает темнеть, при этом патина ложится очень мягко и имитирует естественное старение под воздействием воздуха.

Появление трещин на внешней стороне сгиба обычно указывает на высокую твердость металла и на наличие в нем внутренних напряжений после прокатки. Листы в твердом или полутвердом состоянии имеют предел деформации, при превышении которого структура сплава начинает разрушаться.

Чтобы сделать заготовку податливой, ее подвергают термическому отжигу в печи при температуре +600℃ до появления малинового свечения. После равномерного прогрева металл охлаждают на воздухе, в результате чего его пластичность увеличивается в несколько раз. При работе с маркой ЛС59-1 важно помнить о содержании свинца, который делает этот сплав хрупким при холодной деформации. Для таких листов радиус гиба должен быть втрое больше толщины материала, чтобы исключить возникновение глубоких разрывов.

Для качественной гибки без повреждений используют специальные листогибочные прессы с полиуретановыми вставками на матрицах. Мягкая прокладка защищает лицевую сторону латуни от царапин и вмятин, которые неизбежно остаются от стального инструмента. Если требуется согнуть очень толстый лист, вдоль линии будущего сгиба можно сделать небольшую выборку металла с внутренней стороны. Этот прием снижает нагрузку на внешние волокна сплава и позволяет получить идеально четкий угол без деформации всей плоскости.

Длительное нахождение латунного проката под открытым небом без защиты приводит к появлению глубоких раковин и зеленого налета, который портит структуру металла. Главный враг сплава — влага в сочетании с промышленными газами, поэтому листы нужно хранить в герметичной упаковке. Если складские площади ограничены, пачки металла накрывают плотным брезентом или водонепроницаемой пленкой с обязательным проветриванием.

Прямой контакт с землей или бетоном недопустим, так как капиллярная влага вызывает быстрое окисление нижних листов в пачке. Для изоляции используют деревянные поддоны или стеллажи, которые обеспечивают свободную циркуляцию воздуха под штабелем. Между отдельными полотнами прокладывают парафинированную бумагу, которая впитывает конденсат и предотвращает трение листов друг о друга.

При высокой влажности воздуха торцы листов можно обработать консервационной смазкой или техническим вазелином для блокировки доступа кислорода. Это временное покрытие легко удаляется бензином или ветошью непосредственно перед началом производства деталей.

Уплотнительные элементы из латуни часто применяют в узлах высокого давления, так как этот металл обладает отличной пластичностью и плотно заполняет неровности стыка. Мягкая латунная прокладка толщиной 0,5 мм после затяжки болтов способна надежно удерживать поток жидкости или газа под давлением до 400 бар.

Благодаря высокой теплопроводности материал эффективно отводит избыточное тепло от зоны контакта, что предотвращает перегрев и деформацию фланцев. При работе в условиях постоянных вибраций латунь не крошится и не теряет упругости в отличие от многих композитных материалов. Для систем с агрессивными средами выбирают листы марки Л63, которые лучше сопротивляются химическому воздействию и вымыванию цинка.

При расчете герметичности соединения учитывают чистоту обработки поверхности самих фланцев, так как глубокие царапины могут стать каналами для утечки. Латунь хорошо работает в паре со сталью и чугуном, создавая надежный барьер для масел, антифриза и пара с температурой до +200℃. Если давление в системе превышает 500 бар, используют многослойные прокладки или детали с предварительным отжигом для максимальной мягкости. Важно не перетягивать резьбовые соединения, чтобы не вызвать чрезмерное сплющивание металла и его выдавливание из рабочего зазора.

Применение стальных электродов для сварки латуни категорически запрещено, потому что эти материалы имеют разную температуру плавления и не образуют прочного шва. Сталь плавится при +1500℃, в то время как латунь переходит в жидкое состояние уже при +900℃ и начинает активно испарять цинк. Попытка сварить листы таким способом приведет к образованию хрупкого соединения с множеством пор и непроваров, которое разрушится при малейшей нагрузке.

Для работы с латунным прокатом используют только аргонодуговую сварку неплавящимся вольфрамовым электродом с подачей специальной присадочной проволоки. Присадка должна содержать кремний или марганец для подавления кипения цинка и обеспечения плотной структуры сварочной ванны.

Перед началом сварки кромки листов тщательно зачищают до металлического блеска и обезжиривают, чтобы удалить оксидную пленку и загрязнения. Место стыка прогревают газовой горелкой до +200℃, что помогает уменьшить теплоотвод в основное тело металла и облегчает формирование корня шва. Сварщик должен вести дугу быстро и точно, избегая перегрева материала и выделения токсичного белого дыма оксида цинка. После завершения работ шов очищают от шлака и подвергают проковке для уплотнения структуры и снятия напряжений.

Масса листового проката вычисляется по стандартной формуле, которая перемножает объем заготовки на плотность латунного сплава. Для большинства популярных марок, таких как Л63 или ЛС59-1, значение плотности составляет примерно 8500 кг/куб.м.

Сначала нужно перевести все размеры в метры: площадь листа 1×2 м составит 2 кв.м. Полученное значение площади умножают на толщину изделия в метрах. Например, для листа 2 мм этот показатель будет равен 0,002 м. Перемножив 2 кв.м на 0,002 м, получаем объем заготовки, который составляет 0,004 куб.м. Финальный результат веса узнаем после умножения 0,004 куб.м на плотность 8500 кг/куб.м, что дает теоретическую массу 34 кг.

Фактический вес может незначительно отличаться от расчетного из-за допусков по толщине, которые закладывают на производстве согласно ГОСТ 2208-2007. Для тонких листов погрешность обычно минимальна, но у толстого горячекатаного проката отклонение может достигать 5% в большую или меньшую сторону.

Выбор латуни для изготовления труб, тромбонов и саксофонов обусловлен уникальными акустическими свойствами этого сплава и его податливостью в обработке. Листы марки Л68 или Л70 содержат высокую долю меди, что обеспечивает металлу способность резонировать и создавать богатый, теплый тембр звука.

Сплав обладает идеальным внутренним затуханием, поэтому стенки инструмента быстро прекращают вибрировать после прекращения подачи воздуха. Это дает музыканту возможность четко контролировать каждую ноту и добиваться нужной чистоты звучания в разных регистрах.

Латунь легко вытягивается в тонкие трубки и раструбы сложной формы, при этом толщина стенок остается равномерной по всей длине изделия. В процессе производства детали духовых инструментов многократно отжигают и полируют, чтобы убрать малейшие неровности на внутренней поверхности. Любая шероховатость внутри канала может вызвать завихрения воздуха и испортить звуковые характеристики.

Латунь на кухне выглядит очень стильно и дорого, она прекрасно заменяет привычную плитку или стекло в зоне приготовления пищи. Для фартука выбирают листы толщиной 1,5 мм, которые монтируют на ровную подложку из МДФ или влагостойкого гипсокартона. Металл не боится брызг горячего масла и высокой температуры от плиты, он легко очищается от загрязнений мягкой губкой с мыльным раствором.

Главная сложность заключается в быстром появлении пятен от воды и отпечатков пальцев, которые становятся заметны на зеркальной поверхности уже через час. Чтобы минимизировать этот эффект, листы подвергают направленному шлифованию или выбирают материал с предварительно нанесенной фактурой.

Для защиты от потемнения кухонные фартуки обязательно покрывают специальными полимерными лаками, которые имеют допуск для контакта с продуктами питания. Без защитного слоя латунь под воздействием пара и паров уксуса начнет покрываться темными разводами и потеряет нарядный вид. Если заказчик предпочитает натуральный вид металла, ему нужно быть готовым к регулярной полировке поверхности с использованием мягких салфеток из микрофибры.
