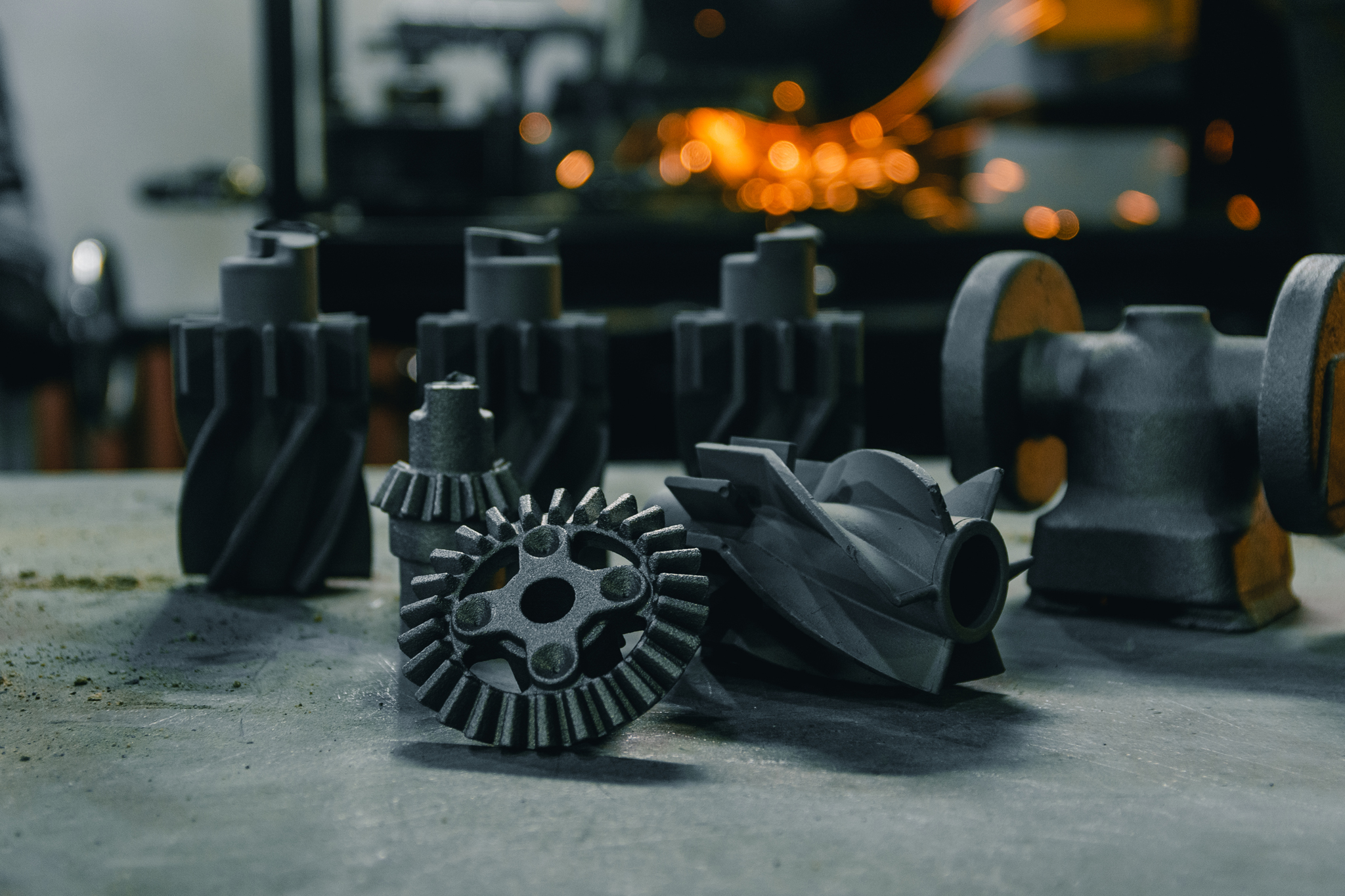

Литье по выплавляемой модели (ЛВМ)

Литье по выплавляемым моделям считается эталоном прецизионного производства среди всех литейных технологий. Согласно государственным стандартам этот метод позволяет стабильно получать отливки по четвертому или шестому классу точности. В absol'utных цифрах это означает отклонения не более 0,05 мм на малых размерах.

Такая исключительная точность достигается благодаря отсутствию в литейной форме плоскостей разъема и возможности изготовления неразъемной керамической оболочки по цельной модели. В процессе остывания металл практически не встречает сопротивления формы, что минимизирует внутренние деформации.

Для заказчика использование технологии часто означает полный отказ от последующей механической обработки функциональных поверхностей, за исключением посадочных мест под подшипники или резьбовых соединений. Это намного снижает трудоемкость изготовления готового изделия.

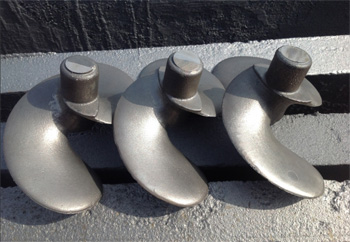

Технология выплавляемых моделей позволяет инженерам проектировать детали с экстремально тонкими стенками, что недоступно для большинства других способов литья. Минимальная толщина стенки может составлять всего 0,5 или 0,8 мм для небольших деталей. Это становится возможным благодаря заливке расплавленного металла в предварительно раскаленную керамическую форму.

Горячая оболочка не позволяет тонкому потоку металла мгновенно застыть, обеспечивая отличную заполняемость даже самых узких и протяженных каналов. Данное преимущество критически важно при производстве корпусов приборов, элементов авиационных двигателей и медицинского инструментария.

Высокая жидкотекучесть сплава в горячей форме гарантирует получение плотной микроструктуры металла без неслитин и холодного спая, обеспечивая высоку надежность ажурных конструкций при минимальном весе заготовки.

Метод выплавляемых моделей основной для работы с нержавеющими, жаропрочными и коррозионностойкими сплавами. Керамическая оболочка, изготавливаемая на основе электрокорунда или диоксида циркония, обладает высочайшей химической инертностью. Это означает, что при контакте с расплавом при температуре свыше тысячи шестисот градусов форма не вступает в реакцию с активными легирующими элементами, такими как хром, никель или титан.

В результате поверхность отливки остается чистой, без следов химического пригара и насыщения углеродом. Это позволяет сохранять уникальные эксплуатационные свойства нержавеющих сталей на поверхности детали без необходимости проведения глубокого травления.

Для энергетического машиностроения и химической промышленности данный метод является единственным экономически оправданным способом получения лопаток турбин и сложной запорной арматуры из специальных труднообрабатываемых сплавов.

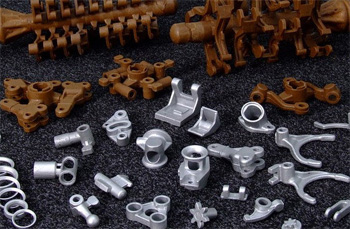

Традиционные методы литья требуют наличия конусности на вертикальных стенках для извлечения модели из песка, что искажает геометрию детали. Литье по выплавляемым моделям полностью лишено этого недостатка.

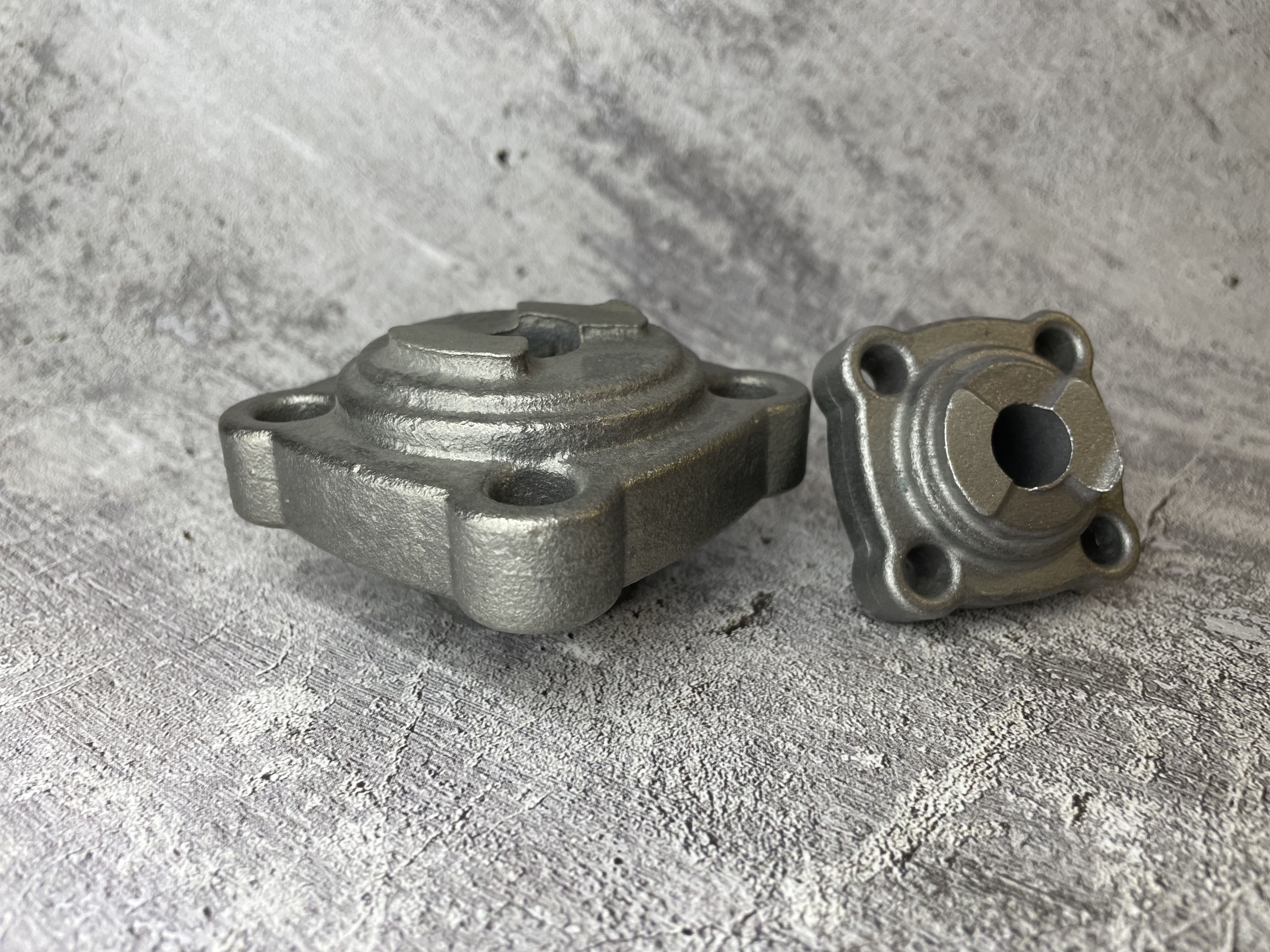

Поскольку восковая модель удаляется путем расплавления, она может иметь абсолютно прямые стенки, отрицательные углы и сложнейшие поднутрения. Отсутствие плоскости разъема формы исключает появление такого распространенного дефекта, как залив или облой по периметру детали. Это избавляет производство от необходимости трудоемкой слесарной зачистки швов и гарантирует идеальную симметрию отливки.

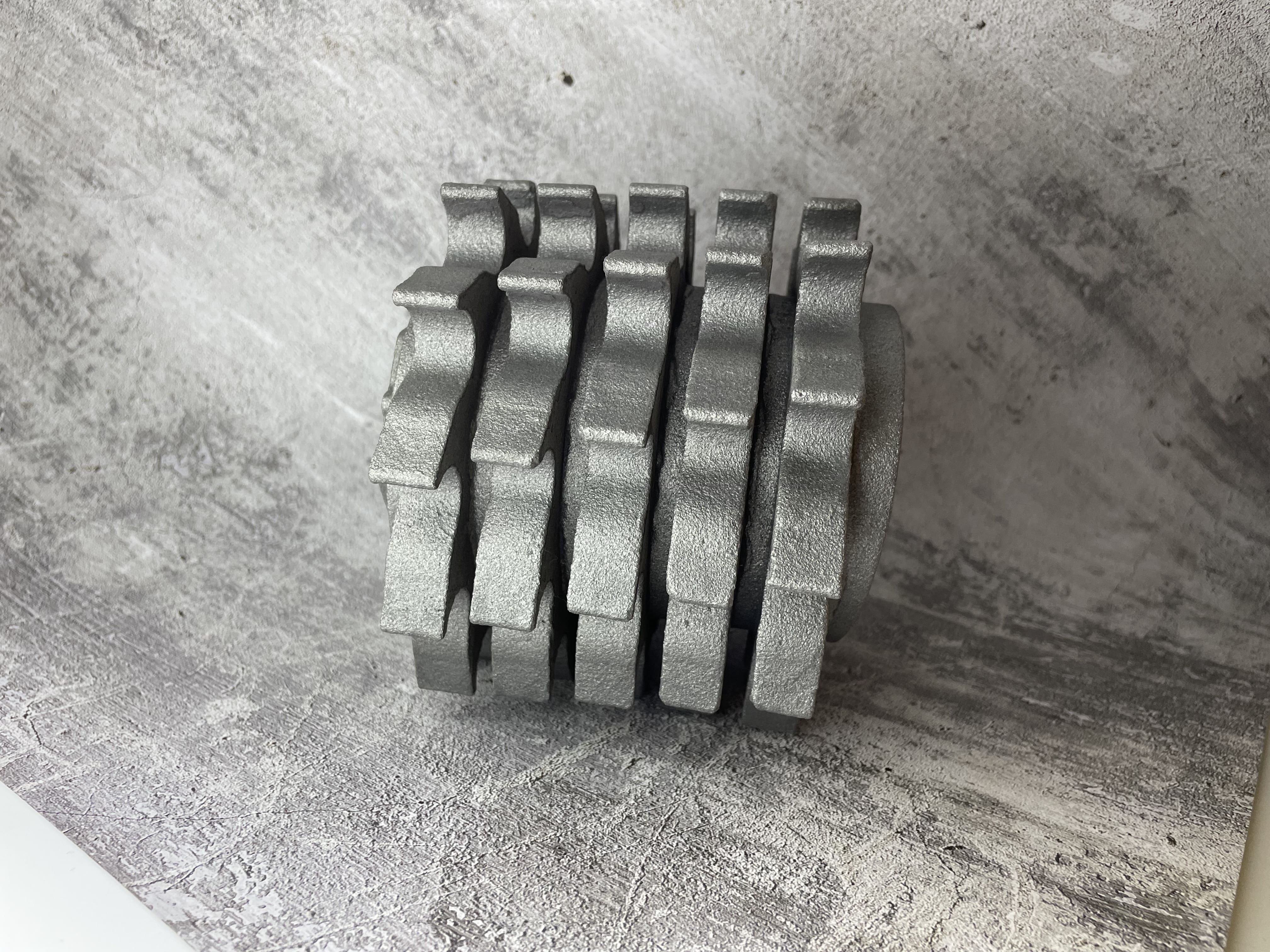

Инженеры получают возможность конструировать детали сложной пространственной формы, максимально приближенные к финишным чертежам, что упрощает компоновку узлов и повышает эстетические характеристики изделий.

Использование 3D-принтеров произвело революцию в подготовке производства прецизионного литья. Вместо долгого и дорогого изготовления стальных пресс-форм для запрессовки воска специалисты печатают модели напрямую из специальных выжигаемых фотополимеров или литейного парафина. Это позволяет получить первый металлический образец уже через несколько дней после завершения проектирования цифровой модели.

Технология 3D-печати моделей незаменима при изготовлении единичных уникальных деталей, прототипов для испытаний и мелких серий продукции. Она дает возможность реализовывать геометрию, которую технически невозможно получить методом запрессовки в металлическую оснастку.

Для заказчика это означает резкое сокращение сроков выхода продукта на рынок и возможность внесения правок в конструкцию без дополнительных затрат на переделку дорогостоящих стальных пресс-форм.

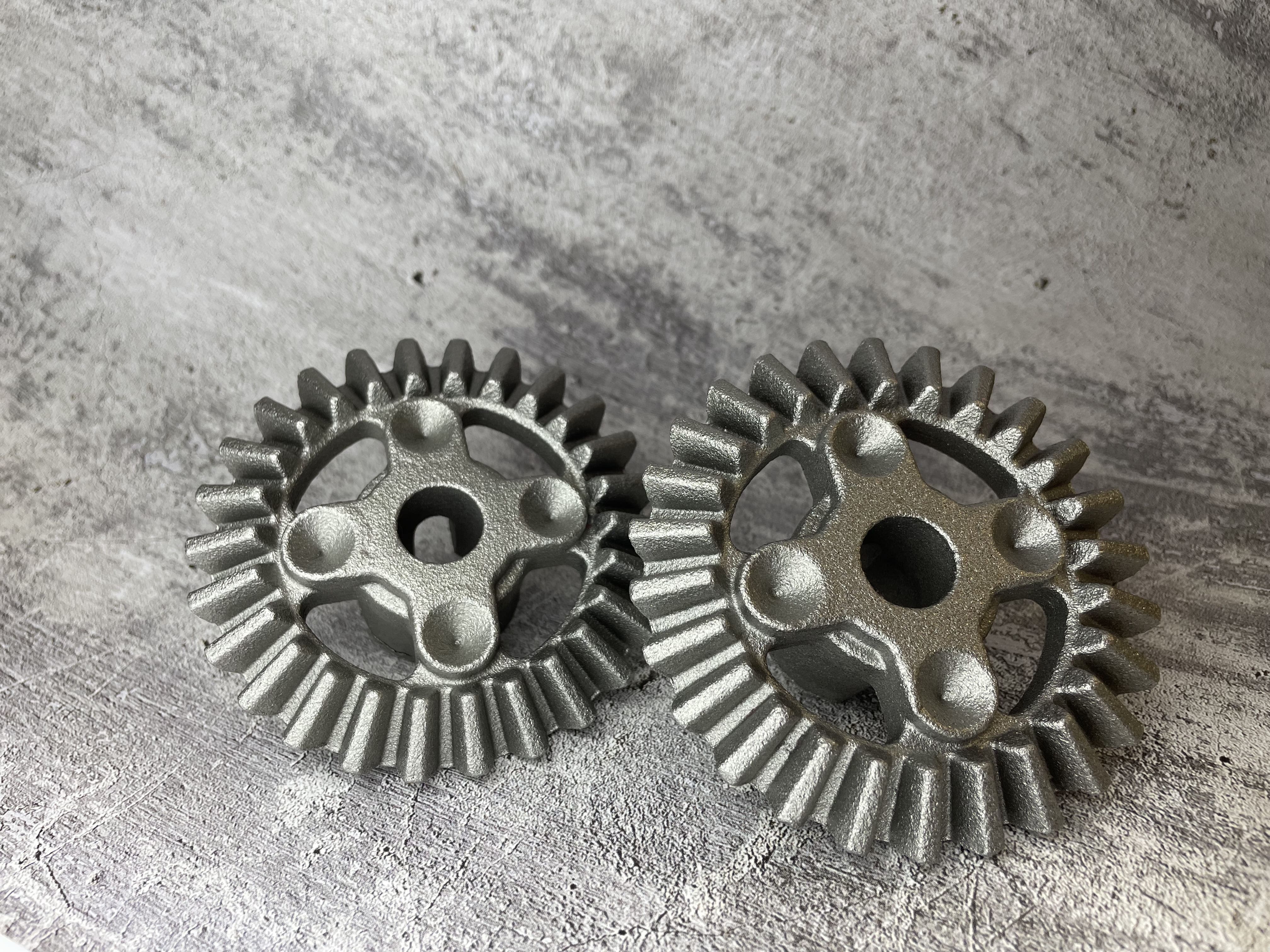

Поверхность отливок, полученных по выплавляемым моделям, отличается исключительной гладкостью, сопоставимой с результатами чистового фрезерования. Использование мелкодисперсных огнеупорных суспензий для первого облицовочного слоя позволяет достичь шероховатости на уровне Ra 2,5 или даже Ra 1,25.

Такая чистота обусловлена тем, что керамическая форма является зеркальным отображением поверхности модели. Если восковая заготовка получена в полированной стальной оснастке, то и металл после заливки будет иметь идеальный товарный вид. Это позволяет исключить операции шлифовки и полировки для декоративных изделий и значительно снижает гидродинамическое сопротивление внутренних каналов насосов и турбин.

Для многих отраслей такие отливки считаются готовыми деталями, требующими лишь удаления литниковой системы и очистки в ультразвуковых ваннах.

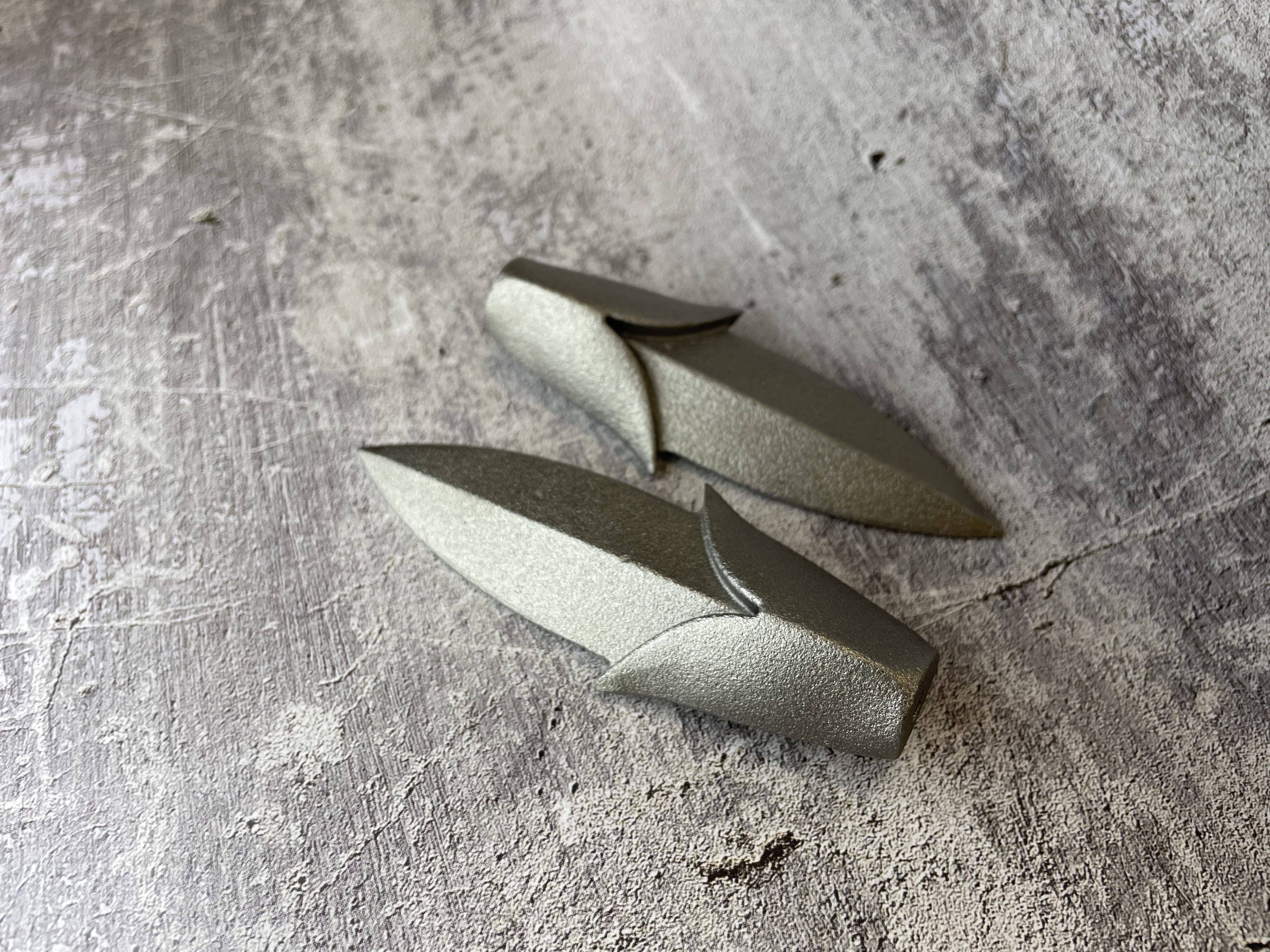

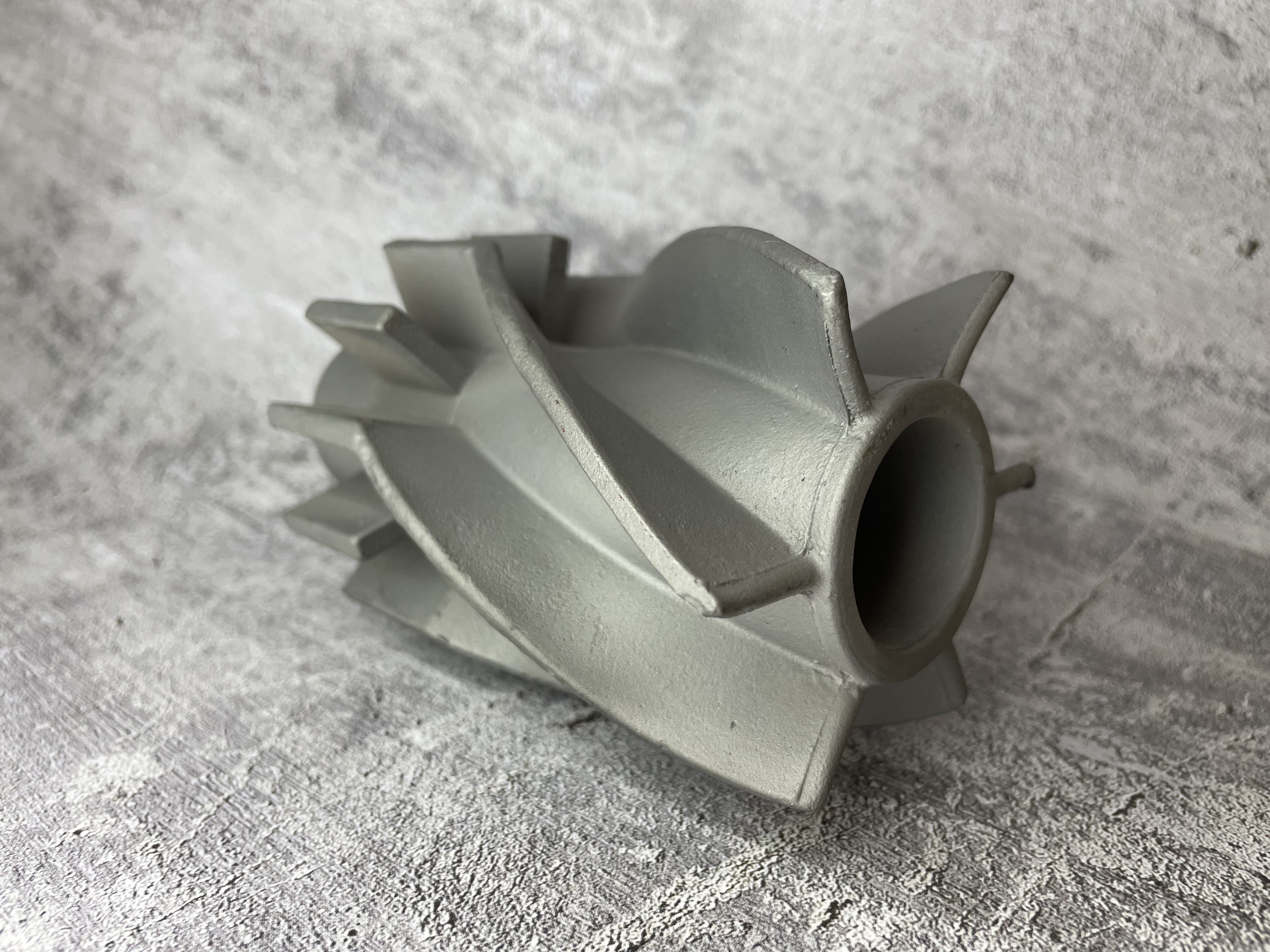

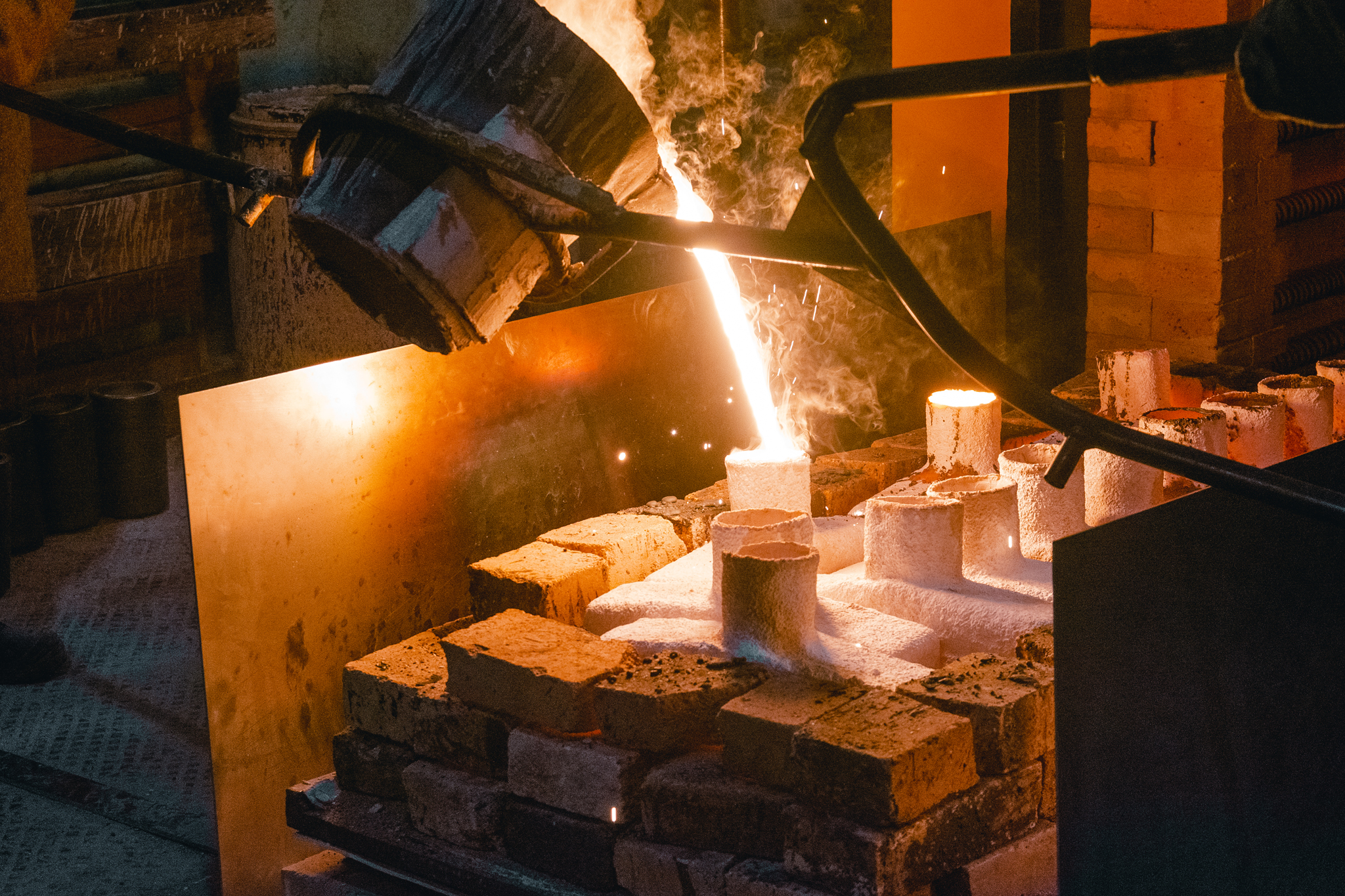

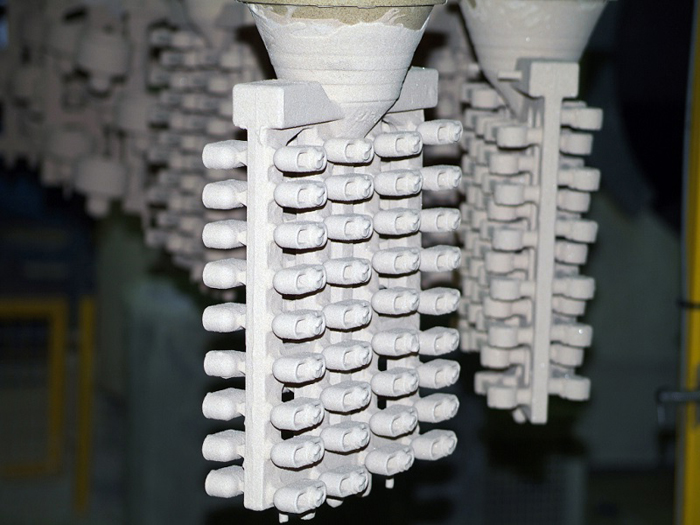

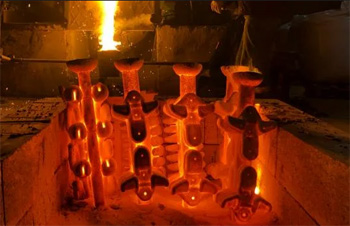

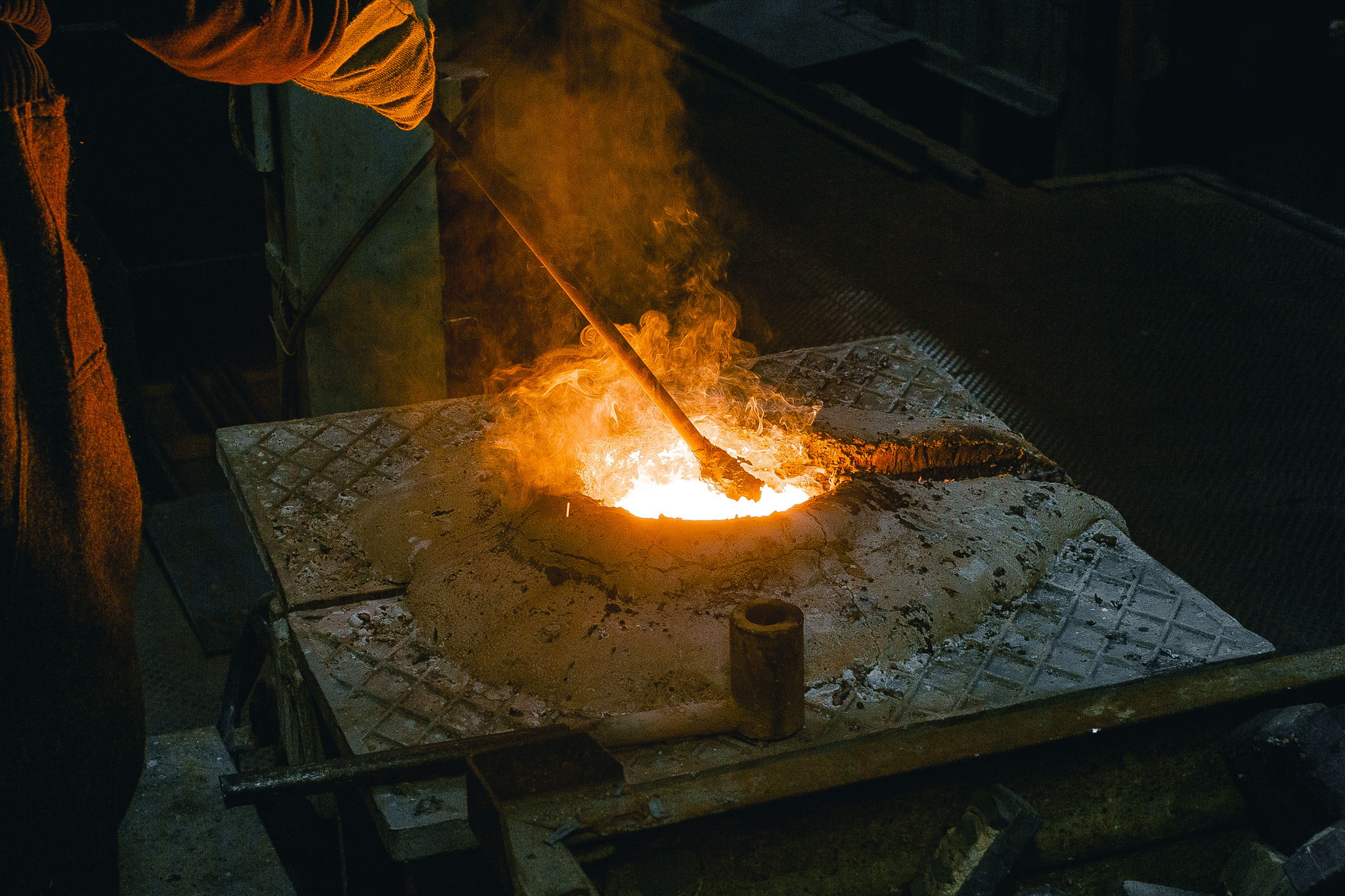

Прокаливание керамической оболочки при температурах до +1000 градусов - решающий этап обеспечения качества литья. Во время этой процедуры из пор керамики полностью удаляются остатки модельного состава и влага, а само связующее превращается в прочный керамический скелет.

Прокаливание формы выполняет две важные функции: оно обеспечивает абсолютную газопроницаемость оболочки и предотвращает температурный шок при контакте с расплавом. Воздух из полости формы свободно выходит сквозь пористую стенку, что гарантирует отсутствие газовых раковин и пористости под коркой металла. Заливка в горячую форму также способствует направленной кристаллизации, что позволяет получать плотную структуру металла даже в массивных узлах детали.

Тщательное соблюдение графика обжига гарантирует прочность формы и безупречную внутреннюю чистоту литого металла.

Литье титана относится к технологиям высшей категории сложности из-за экстремальной химической активности металла в жидком состоянии. При контакте с воздухом или обычной керамикой титан мгновенно окисляется и поглощает газы, становясь хрупким.

Процесс выплавки и заливки титана проводится исключительно в глубоком вакууме в специализированных гарнисажных печах. Для форм используются особые огнеупорные материалы на основе оксидов редкоземельных металлов, которые не взаимодействуют с титановым расплавом. Применение выплавляемых моделей в вакуумной среде позволяет получать детали для авиации и медицины с уникальным сочетанием легкости и прочности.

Несмотря на высокую стоимость процесса, он безальтернативен при производстве имплантов, протезов и компонентов аэрокосмической техники, где требования к чистоте и надежности материала являются абсолютными.

Да, получение сложных внутренних полостей - одна из сильных сторон метода. Для формирования каналов, которые невозможно получить простым восковым отпечатком, применяют растворимые или керамические стержни.

Стержень устанавливается в пресс-форму перед запрессовкой воска, становясь частью модели. После формирования керамической оболочки и выплавления воска стержень остается внутри, формируя будущую пустоту. После заливки и застывания металла стержень удаляется механическим путем или выщелачиванием в горячих щелочных растворах.

Этот метод позволяет создавать в металле извилистые каналы охлаждения лопаток турбин или сложные гидрораспределители с идеальной чистотой внутренних поверхностей. Заказчик получает деталь с готовой внутренней архитектурой, выполнение которой механическим сверлением было бы технически невозможным.

Экономика метода зависит от сложности детали и требований к точности. Благодаря внедрению 3D-печати моделей технология стала выгодной даже для изготовления единичных уникальных изделий и опытных образцов. Но классическое производство с использованием стальных пресс-форм наиболее эффективно при средних и крупных сериях от ста штук в месяц и выше.

Высокая начальная стоимость оснастки быстро окупается за счет колоссальной экономии на механической обработке и возможности получения готовой детали сложной формы за одну операцию. Для массового производства мелких деталей, таких как элементы замков, крепеж специального назначения или мелкий инструмент, этот метод обеспечивает самую низкую себестоимость при высочайшем качестве исполнения.

Инвесторам выгодно выбирать данную технологию для долгосрочных проектов, где важна стабильность характеристик каждого изделия в многотысячной партии.

Керамика после заливки металла становится очень прочной, поэтому очистку проводят в несколько этапов.

Первичная очистка проводится на вибрационных установках или с помощью пневматических молотов, которые разрушают основную массу формы. Для удаления остатков керамики из узких пазов и глубоких отверстий применяется метод химического выщелачивания в ваннах с расплавленной щелочью или концентрированными кислотами. Этот процесс позволяет полностью растворить огнеупорный материал, не повреждая сам металл отливки. Финальная стадия включает дробеметную или пескоструйную обработку для придания поверхности однородного матового вида и удаления окалины.

Профессиональный подход к очистке гарантирует абсолютную чистоту внутренних полостей, что критически важно для работы топливных систем и гидравлического оборудования, чувствительного к посторонним частицам.

Высокая ответственность деталей, изготавливаемых этим методом, требует жесткой системы контроля качества. Каждая отливка проходит обязательный визуально-измерительный контроль и проверку на соответствие геометрическим допускам.

Для обнаружения поверхностных микротрещин, невидимых глазу, применяется капиллярная дефектоскопия с использованием флуоресцентных пенетрантов. Внутренняя целостность металла проверяется методами радиографического контроля или ультразвуковой дефектоскопии. Это позволяет исключить наличие скрытых пор, усадочных раковин или включений керамики в теле детали. Для критически важных компонентов авиации и энергетики проводится контроль макроструктуры и химического состава каждой плавки.

Полный комплекс испытаний гарантирует заказчику получение продукции с подтвержденным ресурсом надежности, соответствующей самым строгим отраслевым стандартам безопасности.
