Литье в керамические формы

Оба метода используют огнеупорную керамику, но ключевое различие кроется в типе используемой модельной оснастки и способе формирования полости. При литье по выплавляемым моделям для каждой отливки создается одноразовая восковая копия. В керамическом литье, особенно в процессе Шоу, применяют постоянные многоразовые модели из дерева, пластика или металла, аналогичные тем, что используются при литье в песок.

Керамическая масса заливается в зазор между моделью и опокой в виде сметанообразной суспензии, которая быстро переходит в состояние геля. Это позволяет получать крупногабаритные высокоточные отливки массой до нескольких сотен килограммов, что технически сложно или экономически невыгодно для метода выплавляемых моделей.

Таким образом, литье в керамику объединяет в себе точность ювелирного литья и возможности промышленной формовки массивных деталей.

Микрорастрескивание - уникальная особенность процесса Шоу, которая достигается за счет специфического режима обжига формы. После того как керамическая масса превратилась в гель, ее подвергают кратковременному воздействию открытого пламени. В результате быстрого испарения спиртового связующего по всему объему формы возникает сеть тончайших микроскопических трещин.

Эти трещины настолько малы, что расплавленный металл не может в них проникнуть из-за сил поверхностного натяжения, поэтому поверхность отливки остается идеально гладкой. Однако эти зазоры обеспечивают великолепную газопроницаемость формы и придают керамике уникальную стойкость к термическому удару.

При заливке раскаленного металла форма не трескается от перепада температур, а микротрещины компенсируют тепловое расширение, гарантируя сохранение ювелирной точности размеров изделия.

Литье в керамические формы относится к методам прецизионной металлообработки и позволяет получать заготовки по седьмому или девятому квалитету точности. Это означает, что отклонения размеров для средних деталей не превышают нескольких десятых долей миллиметра.

Качество поверхности при использовании мелкодисперсных керамических составов на основе диоксида циркония достигает значений шероховатости Ra 1,25 или 3,2. Такой результат сопоставим с чистовым фрезерованием на станках с ЧПУ. Благодаря высокой точности отливки часто не требуют полной механической обработки, достаточно лишь шлифовки посадочных мест и удаления литниковой системы.

Для заказчика это означает колоссальную экономию на финишных операциях и возможность получения деталей сложной формы, которые практически невозможно обработать резанием.

Технология не накладывает жестких ограничений на тип сплава, но наиболее эффективно проявляет себя при работе с высоколегированными и инструментальными сталями. Благодаря высокой огнеупорности керамики, выдерживающей температуры до +1700 градусов, метод идеально подходит для литья жаропрочных сплавов на никелевой основе и нержавеющих сталей.

Керамические формы химически инертны, что исключает насыщение поверхности металла углеродом или газами из материала формы. Это важно для сохранения коррозионной стойкости и механических свойств ответственных деталей.

Метод также широко применяется для литья белых чугунов и специальных твердых сплавов, которые из-за своей хрупкости и твердости крайне трудно поддаются механической обработке, превращая литье в единственный способ получения готового изделия.

Литье в керамику - стандарт в производстве штампов для горячей и холодной прессовки, пресс-форм для литья пластмасс и моделей для литейного производства. Изготовление таких деталей методом фрезерования из цельной поковки требует сотен часов работы дорогих станков и огромного расхода инструмента. Литье в керамику позволяет получить штамп с уже готовой сложной рабочей полостью и четким рельефом.

После термической обработки такие литые штампы часто показывают более высокую износостойкость по сравнению с коваными аналогами из-за специфической литой структуры зерна. Возможность быстрого получения дубликатов оснастки без повторного программирования станков делает этот метод незаменимым для инструментальных цехов крупных машиностроительных заводов. Сроки подготовки производства новых изделий значительно сокращаются.

Этилсиликат - основное связующее вещество, которое превращает порошкообразный наполнитель в прочный монолит. В процессе приготовления суспензии он подвергается гидролизу в присутствии воды и спирта, образуя коллоидный раствор кремнезема. При добавлении катализатора в литейную форму начинается процесс гелеобразования: раствор теряет текучесть и «схватывает» зерна огнеупора. После последующего обжига спирт выгорает, а частицы песка оказываются надежно связанными чистым диоксидом кремния.

Этот материал обладает колоссальной термостойкостью и не выделяет газов при контакте с расплавленным металлом. Профессиональный подбор концентрации этилсиликата позволяет технологам регулировать время жизни смеси и итоговую прочность формы, обеспечивая стабильное качество литья в условиях серийного выпуска.

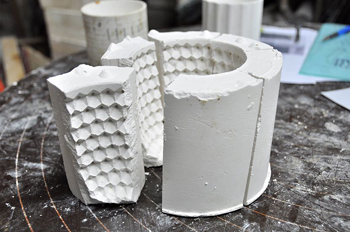

Керамика после обжига и заливки металла становится очень твердой, напоминая по свойствам фарфор или фаянс. Для освобождения отливки применяют механические методы: вибрационные установки или пневматические молоты.

Благодаря сети микротрещин, заложенных при обжиге, керамическая оболочка при интенсивной вибрации разрушается на мелкие фрагменты и осыпается. Сложные внутренние полости и каналы очищают в ваннах с расплавленной щелочью или методом гидроабразивной обработки, где струя воды с песком под огромным давлением вымывает остатки огнеупора. Важно, чтобы процесс очистки не повреждал тонкие элементы отливки и не нарушал точность ее размеров.

Качественно спроектированная технология разрушения формы гарантирует сохранение чистоты поверхности и целостность даже самых изящных деталей со сложным рельефом.

Литниковая система при литье в керамику проектируется с учетом высокой скорости остывания металла в тонких сечениях и значительного сопротивления формы. Поскольку керамика хороший теплоизолятор по сравнению с металлическим кокилем, металл остается текучим дольше, что позволяет отливать очень тонкие стенки толщиной до 1,5 мм.

Инженеры рассчитывают расположение прибылей и питателей так, чтобы обеспечить направленную кристаллизацию и избежать образования усадочных раковин. Часто используются наклонная или донная заливка для предотвращения турбулентности и захвата воздуха расплавом.

Применение керамических фильтров в литниковой чаше обязательно, так как оно исключает попадание случайных частиц огнеупора в рабочую полость, обеспечивая безупречную внутреннюю чистоту металла отливки.

Наполнитель составляет основу объема керамической формы и напрямую влияет на точность передачи рельефа. В прецизионном литье чаще применяют диоксид циркония или электроплавленный муллит. Эти материалы обладают минимальным коэффициентом теплового расширения, что гарантирует стабильность размеров отливки при нагреве.

Важнейшим параметром становится фракционный состав порошка: для первого облицовочного слоя, контактирующего с металлом, используется тончайшая мука, обеспечивающая гладкость кожи детали. Последующие опорные слои делают из более крупных зерен для повышения прочности и газопроницаемости.

Любые примеси железа или щелочных металлов в огнеупоре недопустимы, так как они снижают температуру плавления керамики и могут привести к пригару - прилипанию формы к металлу. Это необратимо портит товарный вид изделия.

Да, в отличие от литья по выплавляемым моделям, где габариты ограничены прочностью восковой елки, технология керамического литья позволяет изготавливать детали весом до 500 кг и более. Это достигается за счет комбинированной формовки: основная масса формы делается из дешевого песчаного состава, а рабочая поверхность толщиной в несколько сантиметров формируется из дорогой высококачественной керамики.

Такая конструкция называется оболочковой формой на подложке. Она сочетает в себе экономичность традиционного литья и ювелирную точность керамического процесса. Это позволяет успешно отливать крупные рабочие колеса насосов, корпуса турбин и массивные детали станков, где требуется сочетание высокой конструкционной прочности и идеальной геометрии внутренних проточных каналов.

Обжиг - финальная и самая ответственная стадия подготовки формы к заливке. Процесс протекает при температурах от +800 до +1100 градусов. В ходе нагрева происходят сложные физико-химические превращения кремнезема, которые определяют конечную прочность керамического скелета.

Слишком быстрый нагрев может привести к деформации формы или появлению крупных трещин, которые испортят геометрию. Недостаточная температура обжига оставит в керамике продукты распада связующего, что вызовет бурное выделение газов при контакте с жидким металлом и приведет к браку по пористости.

Профессиональные печи с программным управлением позволяют выдерживать точные графики нагрева и охлаждения. Это гарантия, что форма будет обладать достаточной жесткостью для удержания веса металла и при этом легко разрушится после его застывания.

Основное преимущество проявляется при работе со сложной внутренней геометрией и труднообрабатываемыми материалами. Фреза не всегда может зайти внутрь закрытой полости или сформировать острый внутренний угол с нулевым радиусом скругления. Литье в керамику позволяет получать полости практически любой конфигурации, включая обратные уклоны и извилистые каналы.

С точки зрения экономики при производстве малых серий от 10 до 50 штук литье оказывается выгоднее за счет отсутствия затрат на дорогой инструмент и минимизации отходов металла в стружку. Для деталей из нержавейки или из жаропрочных сталей, где скорость резания невелика, литье в керамику сокращает общее время изготовления заказа в несколько раз, обеспечивая при этом сопоставимый уровень точности и качества поверхности.
