Литье в холоднотвердеющие смеси (ХТС)

Главное отличие в отсутствии влаги и необходимости силового прессования смеси. В технологии ПГС связующим выступает глина с водой, что часто становится причиной возникновения газовых пор и раковин в металле из-за интенсивного парообразования. В ХТС применяют синтетические смолы и катализаторы, которые обеспечивают химическое затвердевание формы при комнатной температуре. Такое преимущество позволяет достичь гораздо более высокой жесткости и прочности формы, что исключает ее деформацию под весом расплава.

Для заказчика это означает получение отливок с более высокой геометрической точностью и стабильностью размеров в партии. Кроме того, поверхность отливок ХТС получается значительно чище, что резко сокращает затраты на последующую механическую обработку и пескоструйную очистку изделий.

Технология литья в холоднотвердеющие смеси позволяет получать заготовки по седьмому или восьмому классу точности согласно государственным стандартам. Отклонения размеров для деталей средних габаритов обычно укладываются в диапазон от 0,5 до 1 мм. Благодаря использованию мелкозернистых кварцевых песков и однородному распределению смолы шероховатость поверхности отливок достигает значений Ra 20 или 40 микрон.

В ряде случаев, при использовании качественных антипригарных покрытий, поверхность получается настолько гладкой, что деталь не требует фрезерования неответственных плоскостей. Это делает ХТС идеальным выбором для изготовления корпусов редукторов, насосов и сложных станин, где важно сочетание конструкционной прочности и эстетичного товарного вида изделия.

Живучесть - промежуток времени от момента смешивания песка с химическими компонентами до начала потери смесью ее пластичности и способности к формованию. Обычно этот период составляет от 5 до 15 минут. Если формовщик не успеет уложить и уплотнить смесь вокруг модели в течение этого времени, связь между зернами песка начнет разрушаться и форма получится непрочной или с дефектами поверхности.

Точное управление живучестью позволяет синхронизировать работу скоростных миксеров и формовочных постов. Технолог регулирует этот параметр путем изменения концентрации катализатора в зависимости от температуры окружающего воздуха в цехе.

Правильный расчет времени жизни смеси гарантирует идеальное заполнение всех узких мест оснастки и получение монолитной формы без слоистости.

Фурановый процесс базируется на использовании фурилового спирта в качестве основы связующего. Эта технология ценится за обеспечение высочайшей прочности форм при их отличной податливости в момент остывания металла.

Фурановые смеси легко подвергаются механической регенерации, что позволяет повторно использовать до 90% песка. Отливки, полученные этим методом, отличаются минимальным количеством поверхностных дефектов и легкой выбиваемостью. Но процесс требует строгого соблюдения температурного режима, так как при температуре ниже 15 градусов реакция твердения резко замедляется.

Фурановое литье - стандарт для производства ответственных деталей из чугуна и стали в станкостроении и энергетическом машиностроении благодаря надежности и предсказуемости результатов.

Процесс «альфа-сет» использует фенолформальдегидные смолы щелочного типа, которые отверждаются жидкими эфирами. В отличие от фурановых систем здесь не применяют сильные кислоты, что делает процесс менее агрессивным для оборудования и персонала.

Главное преимущество «альфа-сет» заключается в минимальном выделении вредных газов, дыма и запаха в момент заливки расплавленного металла в форму. Это существенно улучшает условия труда в литейном цехе и снижает нагрузку на системы очистки воздуха. Кроме того, данная технология минимизирует риск возникновения горячих трещин в стальных отливках благодаря уникальному характеру термического расширения формы.

Для заказчика выбор процесса часто становится гарантией получения качественного сложного стального литья при соблюдении высоких современных стандартов экологической безопасности.

Поскольку стоимость специального кварцевого песка и химических компонентов для ХТС высока, система регенерации обязательна для экономичного производства.

После извлечения отливки отработанная форма дробится на мелкие фрагменты. Затем песок проходит стадию механической оттирки, в ходе которой с поверхности зерен счищают остатки обгоревшей смолы. Мощные системы аспирации удаляют образовавшуюся пыль и мелкие фракции. Очищенный песок охлаждается и возвращается в производственный цикл.

Современные установки позволяют восстанавливать свойства песка до уровня, близкого к свежему материалу. Наличие на предприятии глубокой регенерации позволяет удерживать конкурентоспособную цену на литье, так как затраты на закупку и утилизацию песка сокращаются в несколько раз.

Химически активные смолы и катализаторы особо требовательны к материалу литейных моделей. Традиционные деревянные модели без специального покрытия быстро приходят в негодность, так как влага и химикаты вызывают разбухание и коробление древесины.

Для серийного литья в ХТС наиболее предпочтительны модели из полиуретановых пластиков или эпоксидных смол. Такая оснастка обладает идеальной гладкостью, высокой химической стойкостью и отличной геометрической стабильностью. Поверхность моделей должна быть защищена специализированными лаками, устойчивыми к истиранию абразивным песком.

Использование качественной пластиковой оснастки позволяет получать тысячи идентичных отпечатков без потери точности, что критически важно для обеспечения взаимозаменяемости литых деталей при последующей сборке механизмов.

Хотя ХТС не содержит воды, органические связующие при контакте с раскаленным металлом неизбежно разлагаются с выделением газов. Чтобы эти газы не попали в металл, форма должна обладать высокой газопроницаемостью.

Технологи стремятся минимизировать количество смолы в смеси до технологически необходимого предела. Также в конструкции формы предусматривается развитая система вентиляционных каналов и выпоров. Особое внимание уделяется качеству антипригарных покрытий: они должны быть проницаемы для газов, но непроницаемы для расплава. В ряде случаев применяется вакуумирование формы в момент заливки для принудительного удаления продуктов деструкции смол.

Грамотно спроектированная вентиляция в сочетании с оптимальной рецептурой смеси гарантирует получение плотной микроструктуры металла без внутренних дефектов.

Антипригарные покрытия необходимы для защиты формы от теплового удара и предотвращения прилипания песка к металлу. При работе с ХТС литейщики отдают предпочтение краскам на спиртовой основе.

В отличие от водных составов спиртовые краски высыхают за считанные минуты путем поджигания или естественного испарения. Это исключает риск размягчения формы от влаги и позволяет приступать к сборке и заливке практически сразу после окрашивания. Спиртовое покрытие образует на поверхности плотный и ровный слой огнеупорного материала, такого как графит или циркон. Это обеспечивает отливке зеркальную гладкость и облегчает процесс очистки заготовки после выбивки.

Использование таких быстросохнущих покрытий значительно ускоряет производственный цикл и повышает общую культуру литейного производства.

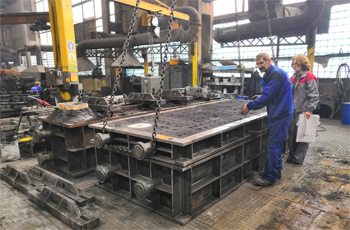

Да, литье в ХТС - один из самых эффективных методов производства тяжелых и крупногабаритных деталей весом в десятки тонн. Высокая прочность и жесткость затвердевшей смеси позволяют изготавливать формы без использования тяжелых металлических опок, применяя метод безопочной формовки в специальных кессонах или на плацу.

Форма из ХТС способна самостоятельно выдерживать колоссальное давление многотонного столба расплавленного металла без деформации стенок. Это гарантирует сохранение проектной геометрии крупных станин и корпусов турбин, что технически невозможно обеспечить при использовании обычной сырой земли.

Масштабируемость технологии в сочетании с высокой точностью делает ХТС незаменимым инструментом для тяжелого машиностроения и судостроения.

Процесс химического твердения смол крайне чувствителен к температурным колебаниям. При похолодании в цехе ниже +10-15 градусов реакция между смолой и катализатором замедляется, что ведет к резкому росту времени ожидания готовности формы и риску получения хрупких стержней. В летнюю жару, напротив, скорость твердения возрастает настолько, что смесь может начать схватываться прямо в смесителе, не успевая заполнить оснастку.

Профессиональные литейные заводы оснащают системами автоматического подогрева песка и дозирования катализатора с учетом текущей температуры. Это позволяет поддерживать стабильное время затвердевания независимо от сезона. Для заказчика такая техническая оснащенность исполнителя гарантирует, что сроки производства будут соблюдены, а качество литья останется стабильным.

При литье нержавеющих сталей критически важно исключить насыщение поверхности металла углеродом или серой из материала формы. Фурановые смолы, содержащие серную кислоту в качестве катализатора, могут спровоцировать возникновение межкристаллитной коррозии в зоне контакта со сталью.

Для работы с такими сплавами инженеры выбирают системы «альфа-сет» или специализированные бессернистые связующие. Также учитывается высокая температура заливки легированных сталей, требующая применения наиболее огнеупорных песков, таких как хромитовый или цирконовый.

Правильный подбор химической системы для формы гарантирует сохранение уникальных эксплуатационных свойств нержавеющего металла. В этом случае предотвращается ухудшение его коррозионной стойкости и механической прочности на этапе кристаллизации отливки.

Метод ХТС занимает промежуточное положение между дешевым литьем в землю и дорогим кокильным литьем. Он идеально подходит для изготовления партий от одной до нескольких сотен штук.

Основная выгода для заказчика заключается в возможности использования относительно недорогой деревянной или пластиковой оснастки, которая изготавливается гораздо быстрее и дешевле металлических кокилей. При этом качество получаемых деталей сопоставимо с точными методами литья. Возможность быстрой переналадки производства и отсутствие затрат на мощные прессовые установки делают ХТС наиболее рациональным решением для выпуска опытных образцов, ремонтных комплектов и мелкосерийной продукции.

Заказчик получает высокоточное изделие с минимальными начальными вложениями в технологическую подготовку, что существенно ускоряет выход нового продукта на рынок.
