Лужение металла

Олово темнеет из-за воздействия сероводорода и других примесей в окружающем воздухе. На поверхности образуется тонкая пленка сульфида олова. Этот налет имеет серый или черный цвет. Процесс идет быстрее в условиях высокой влажности или при постоянном контакте с продуктами питания. Влага и органические кислоты ускоряют химическую реакцию.

Окисление не разрушает металл глубоко, а лишь портит внешний вид и снижает первоначальный блеск. Темные пятна часто появляются на старой медной посуде или электрических контактах. Это сигнализирует о естественном старении защитного слоя.

Для удаления налета используют мягкие абразивные пасты или специальные химические растворы. Мастера наносят очиститель на мягкую ткань и протирают поверхность плавными движениями. Нельзя применять жесткие стальные щетки, так как они легко царапают мягкое олово.

После чистки изделие тщательно промывают водой и сушат. Для предотвращения черноты декоративные детали иногда покрывают бесцветным лаком. В электротехнике используют герметичные корпуса или заполняют узлы техническим вазелином. Это ограничивает доступ агрессивных газов к облуженным жилам кабеля.

Главное отличие в чистоте используемого материала. Для пищевого лужения мастера берут только чистое олово марки О1 или О1 пч. Содержание примесей в таком металле не превышает 0.1%. В составе полностью отсутствует свинец — тяжелый металл, который токсичен и может вызвать серьезное отравление при попадании в организм.

Пищевое покрытие безопасно для человека, оно не вступает в реакцию с соками, жирами и молочными продуктами. Олово этой категории используют для обработки внутренней поверхности медных кастрюль, баков и ложек. Процесс гарантирует отсутствие металлического привкуса у еды.

Техническое лужение часто проводят сплавами олова со свинцом (ПОС). Свинец снижает стоимость работ и уменьшает температуру плавления припоя. Это облегчает процесс пайки проводов и деталей в машиностроении. Технические сплавы имеют серый оттенок и меньший блеск. Их категорически запрещено использовать для посуды или оборудования на пищевых заводах. Наличие сертификата качества подтверждает безопасность состава.

Лужение алюминия — сложная техническая задача. На поверхности этого металла мгновенно образуется прочная оксидная пленка, которая мешает сцеплению олова с основой. Обычные флюсы на основе канифоли здесь не помогут.

Для работы мастера используют специальные агрессивные составы с содержанием фторборатов или цинка: эти вещества химически разрушают оксидный слой прямо в момент нагрева. Место пайки зачищают под слоем масла или флюса, это исключает доступ кислорода к чистому металлу. Только после такой подготовки олово равномерно растекается по поверхности алюминиевой детали.

Существует и механический способ обработки. Мастер нагревает деталь и наносит слой припоя, а затем начинает активно тереть поверхность стальным стержнем или жесткой кистью сквозь расплав. Движения разрушают пленку оксида, и частицы олова проникают в структуру алюминия. После завершения работ необходимо тщательно смыть остатки активного флюса, так как химия может вызвать быструю коррозию шва через 2–3 дня.

Оловянная чума — физический процесс превращения белого олова в серое. При температуре ниже +13.2℃ металл меняет кристаллическую решетку, теряет пластичность и превращается в серый порошок. Процесс идет очень быстро при сильных морозах около -33℃. Изделие может буквально рассыпаться в пыль за несколько дней.

Заражение передается от «больной» детали к «здоровой» через контакт частицами порошка. Это явление погубило многие коллекции антикварных и музейных экспонатов.

Современные мастера учитывают риск при выборе технологии. Для предотвращения разрушения в олово добавляют специальные легирующие элементы. Висмут или сурьма в количестве 0.5% полностью блокируют переход фаз. Такие сплавы сохраняют прочность при любых отрицательных температурах. Этот метод используют при производстве оборудования для северных регионов.

Важно следить за чистотой сплава при лужении посуды. Даже небольшая примесь висмута делает олово безопасным к морозу и пригодным для пищи.

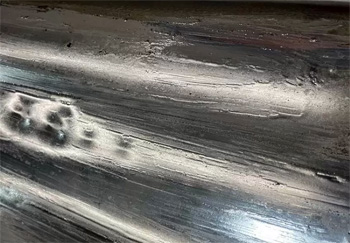

Лужение кузова — элитный метод восстановления металла после аварии. Олово заменяет обычную полиэфирную шпатлевку. Этот способ используют для заполнения глубоких вмятин и выравнивания сварных швов.

Олово имеет отличную адгезию к стали, оно не дает усадки со временем. В отличие от пластика, металл расширяется и сжимается вместе с кузовом при смене температур. Это исключает появление трещин на краске через 2–3 года эксплуатации. Луженый участок служит дополнительным барьером против ржавчины. Вода не может проникнуть под слой металла.

Процесс требует высокого мастерства. Рабочий зачищает сталь до блеска и наносит паяльную пасту. Затем он прогревает деталь газовой горелкой до +250℃. Потом наносит припой и распределяет его деревянной лопаткой. Лопатку предварительно смачивают в пчелином воске. Это мешает прилипанию олова к инструменту.

После застывания излишки металла снимают специальным рихтовочным напильником. Поверхность получается идеально ровной и прочной.

Толщина оловянного покрытия на платах зависит от метода нанесения. При использовании технологии обработки горячим воздухом слой составляет от 1 до 40 мкм. Этого достаточно для защиты медных дорожек от окисления и обеспечения качественной пайки.

Для мелких компонентов и плотного монтажа выбирают химическое лужение. Здесь толщина слоя не превышает 1–2 мкм. Тонкое покрытие гарантирует идеальную плоскость контактных площадок, что важно для правильной установки чипов с мелким шагом выводов.

Параметр толщины контролируют с помощью рентгеновских флуоресцентных приборов. Слишком тонкий слой быстро диффундирует в медь. Через 6–12 месяцев на поверхности образуются интерметаллиды. Это ухудшает смачиваемость припоем, и плата становится негодной для монтажа. Для продления срока хранения до двух лет увеличивают слой олова или используют подслой никеля. Никель работает как барьер и мешает смешиванию металлов.

Чугун содержит большое количество свободного графита. Частицы углерода выходят на поверхность и мешают олову прилипнуть к металлу. Обычное травление кислотой только обнажает еще больше графита.

Для качественного лужения используют специальные методы очистки. Детали погружают в ванны с расплавленными солями при температуре около +400℃. Химия выжигает углерод из поверхностного слоя. После такой обработки чугун приобретает структуру чистой стали. Только тогда олово ложится ровным и прочным слоем без пропусков.

Метод лужения чугуна востребован при производстве подшипников скольжения. Олово служит связующим звеном между чугунным корпусом и слоем баббита. Также способ применяют для ремонта трещин в блоках цилиндров. Мастер тщательно разделывает трещину и наносит специальный флюс.

При нагреве важно избегать резких перепадов температур, так как чугун может лопнуть от локального перегрева. Постепенный нагрев и охлаждение гарантируют отсутствие внутренних напряжений.

Удаление флюса — обязательный этап технологического процесса. Большинство активных флюсов содержат хлориды цинка или соляную кислоту. Эти вещества продолжают разрушать металл даже после застывания олова.

Если оставить химию на детали, через неделю под слоем покрытия начнется точечная коррозия. На поверхности появятся белые или зеленые высолы, швы станут хрупкими и потеряют прочность. Для смывки используют горячую воду или специальные спирто-бензиновые смеси. Тщательная промывка гарантирует чистоту и долговечность изделия.

Безотмывочные флюсы на основе канифоли менее опасны, но их остатки портят внешний вид и собирают на себя пыль. Грязь может стать причиной утечки тока в точных электронных приборах. В пищевой промышленности остатки флюса недопустимы по санитарным нормам: они меняют вкус воды и еды. Специалисты проверяют качество отмывки с помощью лакмусовых тестов. Нейтральный уровень pH подтверждает безопасность поверхности.

Восстановление медной посуды начинают с удаления старого изношенного слоя олова. Мастер нагревает кастрюлю и счищает остатки металла механическим путем. Затем поверхность подвергают глубокой очистке от нагара и оксидов, используют смесь мелкого песка, соли и уксуса. Медь должна приобрести ярко-розовый цвет.

После на внутреннюю часть наносят хлористый аммоний в качестве флюса. Кастрюлю снова нагревают на огне до температуры плавления олова. Процесс требует равномерного распределения тепла по всей площади дна и стенок.

Мастер кладет кусок чистого олова внутрь и размазывает его пучком пакли или чистой ветоши. Олово застывает мгновенно. Важно получить слой толщиной около 0.3–0.5 мм. Слишком тонкое покрытие быстро сотрется при мойке, слишком толстое может отслоиться. После лужения посуду промывают, полируют снаружи, и обновленная кастрюля снова становится безопасной для приготовления пищи. Такой ремонт продлевает жизнь качественной кухонной утвари на десятилетия.

Олово скатывается в шарики из-за высокого поверхностного натяжения расплава и плохой подготовки металла. Это происходит, если на поверхности остались жир, краска или толстая пленка оксидов. Жидкий металл не может «смочить» основу и стремится принять форму сферы. Мастера называют этот эффект отсутствием адгезии.

Главная причина этого явления кроется в недостаточном количестве или в низком качестве флюса. Флюс должен растворить оксиды и снизить натяжение олова. Без этого компонента получить ровное покрытие невозможно. Может повлиять и недостаточный нагрев заготовки. Если металл холодный, олово застывает раньше, чем успевает растечься по площади.

Мастер проверяет температуру по цвету флюса или с помощью контактного термометра. Оптимальный нагрев должен превышать точку плавления олова на 30–50℃. Перегрев также вреден: при слишком высокой температуре флюс выгорает и теряет свои свойства. Металл начинает быстро окисляться, и олово снова перестает прилипать. Точный баланс температуры и чистоты поверхности гарантирует получение зеркального и ровного слоя.

Латунь хорошо поддается лужению, но имеет одну особенность. Входящий в состав латуни цинк активно диффундирует в слой олова. Со временем цинк выходит на поверхность и создает тусклую серую пленку. Это портит внешний вид и затрудняет пайку после длительного хранения.

Для простых декоративных изделий латунь лудят напрямую. Мастера используют стандартные припои и активные флюсы. Олово ложится на латунь легко и прочно, что защищает сплав от потемнения и «зеленки» при контакте с влагой.

Для ответственной электроники инженеры применяют барьерный подслой. Сначала на латунь наносят слой никеля или меди толщиной 3–5 мкм. Эти металлы блокируют перемещение атомов цинка. Только после этого проводят финишное лужение. Такой многослойный «пирог» сохраняет отличную паяемость в течение пяти лет и более.

В бытовых условиях для пайки латунных фитингов используют оловянно-медные припои. Они обеспечивают высокую герметичность и прочность стыка.

В кабелях связи лужение меди играет двоякую роль. С одной стороны, олово защищает тонкие жилы от коррозии и облегчает монтаж разъемов. Это важно для стабильной работы оборудования в полевых условиях. Но олово имеет в семь раз меньшую электропроводность по сравнению с медью. На высоких частотах ток течет только по поверхности проводника, слой олова увеличивает сопротивление кабеля и приводит к затуханию сигнала. Поэтому для ВЧ-техники мастера выбирают кабели с посеребренными жилами.

И всё же для низкочастотных силовых цепей лужение остается стандартом. Оно предотвращает разрушение резиновой изоляции. Сера из резины вступает в реакцию с чистой медью и образует сульфиды. Это делает медь хрупкой, а изоляцию — липкой.

Слой олова служит надежным химическим барьером. Облуженные провода служат в 2–3 раза дольше обычных в условиях вибрации и влажности. Инженеры рассчитывают параметры сети с учетом сопротивления покрытия. Правильное использование материалов обеспечивает баланс между стоимостью, надежностью и качеством передачи энергии.

Срок службы оловянного покрытия в воде зависит от состава среды и толщины слоя. В обычной питьевой воде олово крайне стабильно, оно практически не растворяется и не выделяет ионов. Качественное покрытие толщиной 20–30 мкм защищает стальную трубу или бак в течение 15–20 лет. Олово образует плотную оксидную пленку, которая останавливает дальнейшую коррозию.

В морской воде или при наличии блуждающих токов срок службы сокращается. Соли и электричество ускоряют разрушение металла. Если в покрытии есть царапина до стали, возникает гальваническая пара, и в этой паре сталь начинает разрушаться быстрее олова. Поэтому специалисты рекомендуют ежегодно проверять целостность защитного слоя в баках. Мелкие дефекты можно легко устранить локальным лужением с помощью горелки.
