Нитроцементация металла

Нитроцементация предполагает одновременное насыщение поверхности углеродом и азотом, тогда как при цементации используют только углерод. Присутствие азота в кристаллической решетке значительно снижает критическую скорость закалки и позволяет проводить процесс при более низких температурах.

Такой подход уменьшает риск сильных термических деформаций и коробления сложных деталей. Азот также повышает износостойкость и твердость поверхностного слоя, которые превосходят результаты стандартного науглероживания. Сталь после такой обработки приобретает отличную устойчивость к задирам в парах трения.

Метод позволяет эффективно использовать бюджетные малоуглеродистые стали вместо дорогих легированных марок. Диффузионный слой прочно сцепляется с основой и не имеет четкой границы раздела фаз, которая могла бы вызвать отслоение защиты. Когда детали проходят через стадию нитроцементации, они получают комплексную защиту от коррозии и механических повреждений. Глубина упрочнения при этом процессе обычно меньше, чем при цементации, но качество финишной поверхности получается выше.

Атомы азота проникают в структуру металла гораздо быстрее углерода и создают благоприятные условия для его дальнейшей диффузии. Азот способствует снижению температуры аустенитного превращения, что позволяет вести процесс при нагреве до +820–860℃. При таких режимах рост зерна в стали практически прекращается, поэтому сердцевина изделия сохраняет свою первоначальную вязкость и прочность.

Совместное действие элементов приводит к образованию очень твердых карбонитридов, которые распределяются в слое равномерно. Поверхность становится более устойчивой к износу по сравнению с деталями, которые прошли только процедуру цементации.

Азот повышает прокаливаемость стали, поэтому для получения высокой твердости можно использовать более мягкие охлаждающие среды. Это значительно снижает вероятность появления микротрещин во время резкой смены температуры. Защитная корка после печи обладает высокой плотностью и минимальной пористостью. Изделия приобретают способность выдерживать значительные контактные давления без разрушения структуры.

Жидкое цианирование требует строжайшего соблюдения правил техники безопасности, так как соли натрия обладают экстремальной токсичностью для человека. Процесс ведут в герметичных ваннах под мощными вытяжными колпаками для полного удаления ядовитых испарений из зоны дыхания.

Малейшее попадание состава на кожу или слизистые оболочки вызывает тяжелые химические ожоги и мгновенное отравление организма. Персонал работает в специальных защитных костюмах и масках, которые исключают контакт с расплавом. Утилизация отработанных растворов — сложная и дорогостоящая процедура из-за наличия опасных химических соединений.

Шлам из ванн подлежит обязательной нейтрализации в специальных реакторах до состояния безвредных осадков. В современных цехах стараются переходить на безцианистые электролиты или газовые методы, чтобы минимизировать экологические риски. Однако солевые ванны по-прежнему ценят за высокую скорость и равномерность прогрева деталей сложной формы. Жидкая среда исключает появление воздушных пробок и гарантирует насыщение всех внутренних каналов заготовки.

Для большинства деталей машин достаточной считается глубина насыщения от 0.2 до 0.8 мм в зависимости от условий их будущей работы. Наращивание более толстых слоев требует длительного времени и ведет к нежелательному росту хрупкости кромок. Толщина в 0.5 мм обеспечивает идеальный баланс между износостойкостью поверхности и способностью заготовки гасить ударные нагрузки.

Скорость проникновения элементов вглубь металла при газовом цианировании составляет около 0.1 мм в час. Технологи рассчитывают время выдержки в печи так, чтобы получить заданные параметры без перерасхода технических газов.

Если деталь имеет небольшие размеры или тонкие перегородки, глубину слоя ограничивают минимальными значениями. Чрезмерное насыщение может привести к полной прокаливаемости изделия, что сделает его ломким как стекло. Диффузионная зона состоит из карбонитридного слоя и подслоя с повышенным содержанием углерода, которые плавно переходят друг в друга. Такое строение исключает риск внезапного отслоения защиты при сильных вибрациях.

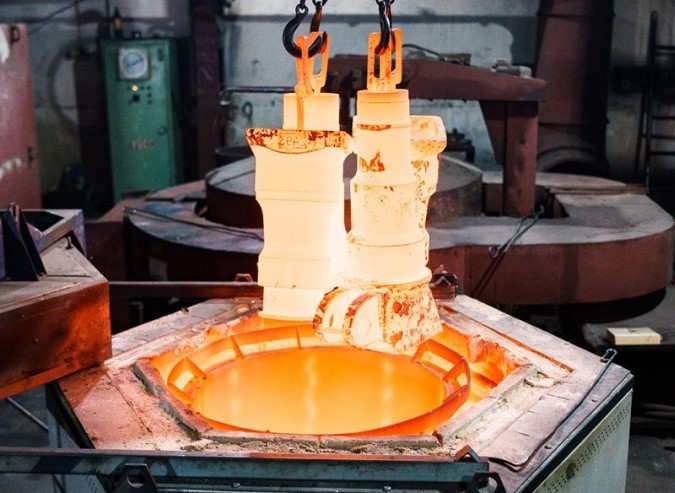

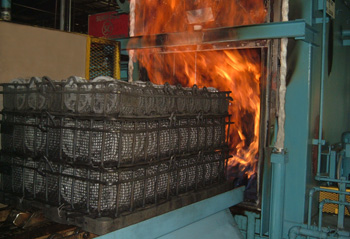

Процесс упрочнения завершается быстрым охлаждением в масле или в специальных полимерных растворах при температуре около +60–80℃. Закалку проводят непосредственно из печи без промежуточного остывания на воздухе для сохранения полученной структуры. Это превращает насыщенный азотом аустенит в твердый мартенсит с включениями прочных карбонитридов.

Если температура в баке будет слишком низкой, на деталях могут возникнуть закалочные трещины из-за термического удара. Постоянное перемешивание охлаждающей жидкости гарантирует равномерный отвод тепла со всей площади заготовки.

В некоторых случаях используют ступенчатую закалку, когда деталь сначала выдерживают в горячей среде для выравнивания температуры по сечению. Такой метод практически полностью исключает деформацию длинных валов и тонких дисков. После ванны изделия обязательно проходят стадию промывки от остатков масла в щелочных растворах. Для проверки стабильности результатов термической обработки контроль твердости проводят в нескольких точках.

Диффузионное насыщение создает в поверхностном слое стали мощные напряжения сжатия, которые препятствуют возникновению трещин. Когда деталь испытывает постоянные изгибы или кручение, эти внутренние силы компенсируют внешнее растягивающее воздействие.

Усталостная прочность изделий после печи возрастает на 30–50% по сравнению с обычной закалкой без азота. Металл под таким панцирем дольше сохраняет целостность при циклической нагрузке в узлах машин. Слой карбонитридов блокирует движение дислокаций в кристаллической решетке и упрочняет границы зерен.

Поверхность остается гладкой и не склонна к образованию микроскопических задиров, которые часто служат очагами разрушения. Подобное качество незаменимо для коленчатых валов, шестерен и кулачков распределительных механизмов. Даже при наличии случайных царапин деталь продолжает работать надежно без риска внезапного отказа. Метод позволяет значительно продлить ресурс двигателей и трансмиссий транспортных средств.

Наилучшие результаты технология показывает при обработке среднеуглеродистых и легированных сталей типа 25ХГТ, 20Х или 30ХМ. Низкое содержание углерода в основе позволяет азоту и углероду из газовой среды активно проникать на нужную глубину. Наличие хрома, марганца и титана способствует образованию твердых фаз, которые значительно повышают износостойкость.

Такие сплавы позволяют получать очень прочный поверхностный слой при сохранении высокой ударной вязкости сердцевины. Стали с содержанием углерода выше 0.4% обрабатывают реже, так как они сильнее склонны к деформациям при закалке.

Выбор материала зависит от назначения детали и требуемого уровня контактной прочности. Для изготовления высоконагруженных шестерен предпочитают стали с добавками никеля для улучшения общей надежности. Перед загрузкой в камеру заготовки проходят стадию нормализации для выравнивания микроструктуры металла. Чистота сплава и отсутствие посторонних примесей определяют равномерность диффузионного процесса.

Для предотвращения коробления деталей в процессе нитроцементации используют метод предварительного подогрева и плавного подъема температуры. Заготовки располагают на специальных подвесках или подставках, которые обеспечивают свободный доступ газов и исключают провисание под собственным весом.

Снижение рабочей температуры до +840℃ по сравнению с классической цементацией также способствует сохранению геометрии. Если деталь имеет сильную асимметрию, перед финишной обработкой проводят промежуточный отпуск для снятия внутренних напряжений. Равномерное распределение тепла внутри камеры гарантирует отсутствие поводков.

Массивные изделия загружают в печь с учетом их тепловой инерции для исключения резких температурных перепадов. Использование автоматических систем контроля атмосферы позволяет поддерживать стабильность процесса на протяжении многих часов. Когда деталь имеет тонкие стенки, скорость подачи охлаждающего масла в закалочном баке ограничивают. Это снижает риск искривления формы при мгновенной смене режимов.

После завершения термического цикла на поверхности стали часто образуется тонкий налет окислов или следы пригоревшего масла. Чистовая шлифовка позволяет полностью удалить эти загрязнения и довести размеры изделия до идеальных значений. Процесс также помогает исправить незначительные деформации, которые могли возникнуть во время закалки.

Снимать разрешается слой толщиной не более 0.05 мм, чтобы сохранить самую твердую часть упрочненной зоны. Если удалить слишком много металла, защитные свойства покрытия резко упадут и деталь быстро износится.

Использование алмазных кругов и обильного охлаждения при шлифовании предотвращает появление прижогов и микротрещин. Поверхность приобретает зеркальный блеск и необходимую шероховатость для работы в парах трения. Некоторые детали, например, диски муфт, после печи подвергают только легкой очистке и не шлифуют для сохранения максимальной толщины слоя. Окончательное решение об объеме механической обработки принимает технолог на основании допусков чертежа.

Твердая цементация проходит в ящиках с древесным углем и требует нагрева до +950℃ в течение 10–15 часов. Нитроцементация протекает в газовой или жидкой атмосфере с добавлением азота, что сокращает время процесса в два раза.

Газовый метод обеспечивает более высокую точность контроля за глубиной и составом слоя в режиме реального времени. Наличие азота в среде позволяет проводить закалку с более низких температур, что бережет структуру металла. Поверхностная твердость после цианирования получается выше благодаря образованию сложных карбонитридных соединений.

В твердой среде крайне сложно обеспечить равномерное насыщение деталей со сложным рельефом и мелкими отверстиями. Нитроцементация позволяет обрабатывать большие партии продукции с высокой повторяемостью характеристик. Технология в газовых печах более экологична и чиста, так как исключает образование большого количества угольной пыли. Твердый карбюризатор чаще используют в ремонтных мастерских для единичных крупных заготовок без жестких требований к поводкам. Для современного серийного производства выбор газовой нитроцементации экономически и технически оправдан.

Грамотно настроенный режим нитроцементации сохраняет сердцевину заготовки в вязком состоянии, что крайне важно для работы под ударными нагрузками. Твердость в центре изделия обычно не превышает 30–35 HRC, тогда как поверхность приобретает параметры 60–64 HRC. Такое сочетание свойств позволяет деталям выдерживать резкие пуски и остановки механизмов без риска внезапного разлома.

Азот в составе насыщенного слоя препятствует росту зерна аустенита при нагреве, что сохраняет мелкозернистую структуру металла. Сердцевина остается пластичной и эффективно гасит вибрации в процессе эксплуатации агрегата.

Если нарушить технологию и превысить время выдержки, деталь может прокалиться насквозь и стать хрупкой. Технологи внимательно следят за температурой и составом газов, чтобы диффузионная зона не уходила слишком глубоко. Баланс прочности и вязкости определяют путем испытаний на разрыв и ударный изгиб контрольных образцов. Изделия после правильной обработки показывают отличные результаты при работе в тяжелых редукторах и трансмиссиях. Слой карбонитридов служит жестким скелетом, а мягкий центр — надежным амортизатором.

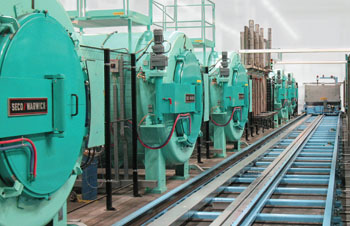

Для реализации процесса используют шахтные или камерные печи с герметичными ретортами, которые выдерживают агрессивное воздействие газов. Установки оснащают системами точной дозировки аммиака, природного газа и эндотермической атмосферы.

Автоматика постоянно контролирует температуру и давление внутри камеры, обеспечивая стабильность диффузионных реакций. Наличие встроенных закалочных баков позволяет перемещать детали в масло без контакта с кислородом воздуха. Это предотвращает окисление и сохраняет высокую активность поверхности для формирования качественного слоя.

Современные комплексы имеют газоанализаторы, которые измеряют потенциал углерода и азота в режиме реального времени. Такое оборудование позволяет оперативно корректировать состав смеси для получения заданных физико-механических свойств. Для охлаждения печей применяют замкнутые водяные контуры, что повышает энергоэффективность производства. Мощные вентиляторы внутри реторты обеспечивают циркуляцию газов и равномерное насыщение всей садки изделий.
