Очистка металла от коррозии пескоструем

Глубокая точечная коррозия, или питтинг, создает в металле узкие и извилистые каналы. Химические составы часто не проникают на самое дно таких каверн из-за пузырьков воздуха или продуктов реакции.

Пескоструйный аппарат направляет поток мелких частиц под давлением 6–8 бар прямо в эпицентр поражения. Каждая песчинка работает как микроскопическое долото, выбивая рыхлые окислы из самых труднодоступных углублений. Это позволяет полностью вычистить очаг и остановить дальнейшее разрушение структуры детали.

После такой очистки на поверхности остаются калиброванные углубления, которые служат отличной базой для заполнения ремонтными составами или шпаклевкой. Обычная зачистка диском просто срезает верхушки раковин и размазывает ржавчину по поверхности. Пескоструй же сохраняет максимальную толщину неповрежденного металла. Это позволяет восстановить детали даже при сильном износе без потери их прочности.

Обработка каждой раковины исключает риск появления «пузырей» под краской через несколько месяцев. Специалист подбирает диаметр сопла для точной фокусировки струи на конкретных очагах поражения.

Преобразователи ржавчины на основе кислот создают на поверхности фосфатную пленку, которая часто имеет рыхлую структуру и плохую адгезию к чистому металлу. Под слоем химии могут оставаться живые очаги коррозии.

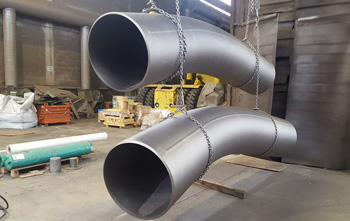

Пескоструйная обработка полностью удаляет все продукты окисления механическим путем. Она обнажает кристаллическую решетку сплава и создает идеальную чистоту Sa 3 по международному стандарту. Краска ложится напрямую на металл, а не на химический осадок, что увеличивает срок службы защитного покрытия в 4–5 раз по сравнению с химическим методом.

Химия требует долгой сушки и тщательной промывки водой для удаления остатков кислоты, а вода сама по себе провоцирует появление новой ржавчины в порах. Сухой пескоструй исключает контакт металла с жидкостью на этапе подготовки. Специалист получает сухую и обезжиренную поверхность сразу после завершения цикла работ, что позволяет незамедлительно перейти к грунтованию. Также пескоструй создает нужную шероховатость для зацепа краски. Преобразователи же делают поверхность слишком гладкой или покрывают ее скользким налетом.

Эти индексы определяют количество остаточных загрязнений на металле после обработки. Степень Sa 2 допускает наличие прочно держащихся остатков окалины и тени от старой краски. Поверхность выглядит серой, но не имеет явных очагов ржавчины. Этот уровень подходит для простых строительных конструкций в сухих помещениях.

Степень Sa 2.5 требует полной очистки до чистого металла. На поверхности могут остаться лишь очень мелкие точки или полоски в виде легких теней. Это стандарт для большинства антикоррозийных работ на открытом воздухе и под качественную покраску эмалями.

Специалисты проверяют соответствие степени очистки по специальным визуальным эталонам. Для получения Sa 2.5 используют более острый абразив (купершлак или колотую дробь). Время контакта струи с металлом увеличивают на 30–50% по сравнению с легкой чисткой.

Наивысшая степень, Sa 3, подразумевает идеально белый цвет металла без малейших следов примесей. Ее заказывают для объектов в морской воде или для нанесения специальных цинковых покрытий.

Толстая многослойная коррозия плохо поддается мелким абразивам: песчинки просто дробятся о мягкие слои ржавчины и не доходят до основания. Для таких задач мастера выбирают тяжелую стальную или чугунную дробь диаметром 1.5–2.2 мм.

Крупные частицы обладают огромной кинетической энергией. Они работают по принципу отбойного молотка и скалывают ржавчину целыми кусками. Давление в системе поднимают до 8–10 бар. Это позволяет быстро сбивать основные наросты до появления твердого слоя. После мастер переходит на мелкий абразив для финишной доводки.

Работа с пластовой ржавчиной требует от оператора осторожности. Огромная энергия удара может деформировать тонкие стенки баков или труб. Специалист ведет струю под острым углом в 30–45 градусов. Это позволяет абразиву «подлезать» под слой окалины и отрывать ее от металла. Процесс сопровождается выделением большого количества крупного мусора и пыли. Мощная система вентиляции в камере должна мгновенно удалять эти отходы.

После снятия пластов поверхность металла часто имеет глубокий рельеф. Проверка на отсутствие скрытых сквозных отверстий — обязательный этап контроля после такой радикальной очистки.

Межкристаллитная коррозия разрушает границы зерен металла глубоко внутри структуры. Внешне деталь может выглядеть целой, но теряет звонкость и прочность.

Пескоструйная обработка не может восстановить разрушенные внутренние связи, зато она отлично проявляет такие дефектные зоны. Под ударами абразива рыхлый металл начинает выкрашиваться быстрее здорового. На поверхности появляются характерные сетки трещин или участки с губчатой структурой. Это позволяет вовремя выявить негодную деталь и отправить ее в брак до начала сборки ответственного узла.

Для диагностики таких повреждений используют мелкую дробь при умеренном давлении 4–5 бар. Это исключает замятие кромок трещин и позволяет четко увидеть дефекты под лупой. Если коррозия затронула только приповерхностный слой, пескоструй полностью удаляет поврежденную массу до здорового ядра.

После этого поверхность приобретает высокую твердость за счет наклепа. Это закрывает пути для дальнейшего проникновения влаги по границам зерен. Метод служит эффективным фильтром качества при восстановлении старой техники или промышленного оборудования.

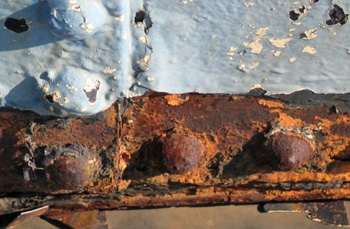

Стык двух пластин или нахлест металла — излюбленное место для развития скрытой коррозии. Обычный инструмент туда не достает, а краска не проникает глубоко. Пескоструйный поток за счет высокой текучести воздуха заносит частицы абразива в самые узкие зазоры.

Оператор использует сопла малого диаметра (4–6 мм) с удлиненным каналом. Это создает узкую и мощную струю, которая выбивает окислы из щелей на глубину до нескольких сантиметров. Чистый зазор позволяет качественно проварить стык или заполнить его герметиком. Это полностью исключает гниение металла внутри конструкции.

При обработке швов струю направляют под разными углами, что помогает очистить «карманы» за каплями сварки и под чешуйками шва. Важно убрать весь шлак, так как под ним коррозия идет в 3 раза быстрее. Пескоструй обнажает все поры и непровары в сварном соединении. Это позволяет вовремя провести ремонт и гарантировать прочность конструкции. После очистки узких мест их обязательно продувают сжатым воздухом под давлением 10 бар, чтобы удалить застрявшие песчинки и остатки пыли.

В закрытых камерах абразив используют многократно. Постепенно в рабочей смеси накапливаются частицы удаленной ржавчины и пыль. Если содержание мусора превышает 1–2%, качество очистки падает. Частицы оксидов при ударе могут вбиваться обратно в поверхность чистого металла, в результате центры будущей коррозии появляются прямо под новой краской.

Также грязный абразив плохо создает нужную шероховатость. Он работает мягко и не режет металл. Поэтому профессиональные установки имеют системы воздушной сепарации, которые отделяют тяжелый целый песок от легкой пыли и ржавчины.

Мастера ежедневно проверяют состояние абразива в бункере. Для этого делают пробный «прострел» на чистой стальной пластине. Если поверхность приобретает темный оттенок, абразив пора менять или очищать. Постоянная добавка свежего материала (около 10% в смену) поддерживает агрессивность смеси. Это гарантирует стабильную скорость работы и получение Sa 2.5 без лишних усилий.

Холодное цинкование — нанесение красок с содержанием цинка более 90%. Для правильной работы такого покрытия нужен прямой электрический контакт между частицами цинка и сталью. Любая прослойка ржавчины или жира разрывает эту связь и превращает защиту в обычную краску.

Пескоструйная обработка — единственный метод, который гарантирует нужную чистоту поверхности под цинк. Мастера проводят очистку до степени Sa 3 (идеально белый металл). На поверхности не должно остаться ни одной темной точки или тени от окалины, это обеспечит максимальную катодную защиту.

Для цинкования также важна глубина профиля (шероховатость). Оптимальный диапазон составляет 50–80 мкм. Пескоструй создает на металле острые пики, за которые частицы цинка цепляются механически, что предотвращает отслоение покрытия при изгибах или ударах. Мастер наносит цинковый состав сразу после обеспыливания воздуха. Окно чистоты в этом случае сокращают до 1–2 часов, так как любой налет влаги или окислов на Sa 3 недопустим.

Очищенный пескоструем металл не имеет естественной защиты. На его поверхности находятся миллиарды активных центров, готовых вступить в реакцию с кислородом. Если относительная влажность воздуха в помещении превышает 70%, начинается мгновенная коррозия. На поверхности выпадает микроскопический конденсат, который незаметен глазу.

Уже через 30–60 минут деталь покрывается тонким рыжим налетом, который специалисты называют «флэш-коррозией». Красить такую поверхность нельзя, так как адгезия будет равна нулю. Налет нужно снова сбивать легким пескоструем (свипированием).

Для борьбы с проблемой используют осушители воздуха в компрессорах и системы отопления в цехах. Влажность поддерживают на уровне 40–50%. Также специалисты применяют метод «горячего пескоструя», когда деталь слегка подогревают. Теплый металл не дает влаге конденсироваться.

Нанесение грунта должно происходить незамедлительно после очистки и обеспыливания. Профессионалы планируют работу так, чтобы очищенная за смену площадь была покрашена до конца дня. Длительное хранение голого металла без защиты — главная ошибка, которая сводит на нет все усилия по качественной очистке.

Тонкий листовой металл очень чувствителен к давлению и температуре. Мощная струя абразива создает на одной стороне листа напряжения сжатия, что заставляет тонкую сталь выгибаться дугой. Исправить такую деформацию практически невозможно.

Операторы снижают давление в системе до 2–3 бар и используют самый мелкий песок — фракции 0.1–0.3 мм. Сопло держат под углом 15–20 градусов и постоянно перемещают, чтобы аккуратно «сбривать» ржавчину без сильного механического воздействия. Процесс идет медленнее, но сохраняет геометрию изделия в целостности.

Важную роль играет и тепло. При интенсивной бомбардировке дробью лист нагревается до +80–100℃. Это также ведет к поводке металла. Специалисты работают короткими сериями и дают детали остыть. Иногда используют метод влажной очистки для эффективного охлаждения. Тонкие панели (например, элементы облицовки или кузовные детали) требуют ювелирной точности, поэтому плоскость листа постоянно контролируют с помощью линейки.

Чугун имеет пористую структуру и часто покрыт толстой, хрупкой окалиной. Пескоструйная обработка идеально подходит для очистки чугунного литья от вековой ржавчины и пригара песка. Абразив выбивает грязь из графитовых пор и открывает чистую поверхность металла.

Для таких работ мастера используют колотую стальную дробь, которая работает агрессивно и быстро снимает твердые наросты. После обработки чугун приобретает красивый светло-серый цвет. Тщательная очистка позволяет выявить скрытые трещины и раковины, которые часто возникают при литье или из-за коррозии.

Важно помнить о хрупкости чугуна: резкие удары крупной дроби под высоким давлением могут вызвать сколы на тонких кромках или декоративных элементах. Мастер снижает давление до 5–6 бар при обработке ажурных решеток или старинных станин.

После пескоструя чугун требует немедленной защиты, так как пористая поверхность впитывает влагу как губка. Коррозия в чугуне идет не вширь, а вглубь пор. Нанесение специальных масел или грунтов по чистому чугуну обеспечивает защиту на десятилетия.

В прибрежных зонах или после зимних дорог металл покрыт невидимыми солями — хлоридами и сульфатами. Обычный сухой пескоструй не всегда может полностью выбить молекулы соли из кристаллической решетки. Если покрасить такой металл, соли вытянут влагу сквозь слой краски за счет осмоса. Это приведет к появлению пузырей и быстрому гниению под защитным слоем.

Для борьбы с солями используют метод гидропескоструйной очистки. Вода растворяет химические соединения, а песок в это время срезает ржавчину. Это дает самый высокий уровень химической чистоты поверхности.

Для контроля содержания солей специалисты используют специальные тесты (Бресле). К металлу приклеивают пластырь с дистиллированной водой, а затем измеряют электропроводность раствора. Если уровень солей превышает 50 мг на кв.м, очистку повторяют. Сухой метод также работает эффективно при повышении давления и использовании мелкозернистого остроугольного абразива.

Речной песок содержит большое количество свободного кремнезема (кварца). При ударе о металл песчинки разбиваются в тончайшую пыль размером менее 5 мкм. Эта пыль проникает сквозь обычные маски и оседает в легких человека навсегда, становясь причиной силикоза — тяжелого профессионального заболевания.

Во многих странах использование обычного сухого песка для пескоструйки запрещено законом. Профессиональные центры выбирают купершлак или никельшлак. Эти материалы практически не содержат кварца и при ударе не образуют опасного облака.

Речной песок часто имеет округлую форму зерен, поэтому работает по принципу молотка, а не резца. Он забивает ржавчину в поры металла, а не срезает ее. Чистота Sa 2.5 при работе песком достигается в 2 раза медленнее, чем при использовании остроугольного купершлака. Кроме того, в песке могут присутствовать органические примеси и соли. Они остаются на металле и провоцируют коррозию под краской.
