Ошиповка труб

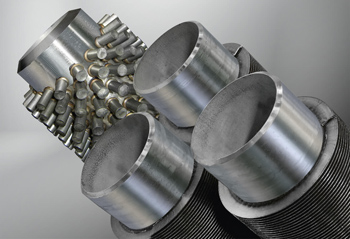

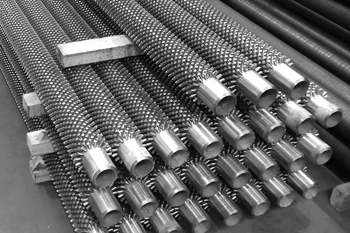

Главная цель установки стальных штифтов на наружную поверхность трубы заключается в многократном увеличении площади теплового обмена между средами. В энергетических установках и котлах утилизаторах горячие дымовые газы проходят через пучки труб, поэтому эффективность передачи тепла напрямую зависит от размера контактной зоны.

Шипы создают дополнительную развитую поверхность, которая забирает тепловую энергию из потока и передает ее теплоносителю внутри контура. За счет этого габариты теплообменного аппарата значительно уменьшаются, так как одна ошипованная труба заменяет несколько гладких изделий аналогичного диаметра. Процесс теплопередачи протекает интенсивнее еще и потому, что выступы создают искусственную турбулентность газового потока. Газы не просто обтекают трубу по касательной, а постоянно сталкиваются с препятствиями и перемешиваются для лучшего контакта с металлом.

Применение технологии оправдано в конвективных поверхностях нагрева, где коэффициенты отдачи тепла со стороны газов остаются низкими. Штифты имеют цилиндрическую или коническую форму и располагаются рядами с определенным шагом по всей окружности. Ошиповка позволяет работать при более высоких температурах без риска пережога стенок, так как штифты отводят часть тепловой нагрузки на себя.

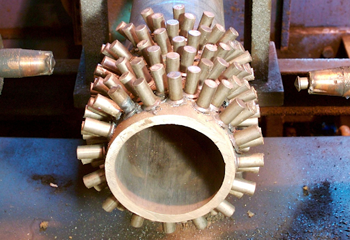

Для надежного крепления штифтов чаще всего применяют технологию контактной сварки сопротивлением в автоматическом режиме. Кончик шипа прижимают к поверхности трубы с заданным усилием, после чего через место контакта пропускают мощный импульс электрического тока. В зоне соприкосновения металл мгновенно разогревается до пластического состояния и образуется прочное монолитное соединение на молекулярном уровне.

Сварка протекает очень быстро, поэтому зона термического влияния остается минимальной и не ослабляет стенку трубы. Автоматические станки обеспечивают высокую точность позиционирования каждого элемента согласно заложенной программе. Весь процесс исключает использование присадочной проволоки или флюса, что снижает себестоимость готовой продукции и повышает чистоту обработки.

Настройка параметров тока зависит от диаметра привариваемого штифта и толщины стенки трубы, чтобы исключить риск сквозного прожога или непровара. Системы управления контролируют время импульса и усилие прижима для каждой точки крепления в реальном времени. Если контакт получается нестабильным, автоматика корректирует режим подачи энергии для обеспечения полной герметичности и прочности стыка.

Выбор металла для ошиповки зависит от условий работы агрегата и химической активности среды, которая контактирует с внешней поверхностью. Чаще всего применяют углеродистую сталь марки 20 или низколегированные сплавы типа 12Х1МФ, которые выдерживают длительный нагрев до +550℃. Если теплообменник работает с агрессивными газами или при экстремально высоких температурах, используют нержавеющие стали аустенитного класса.

Материал шипа должен по своим теплофизическим характеристикам совпадать с металлом трубы для предотвращения разрушения шва при нагревании. Разница в коэффициентах теплового расширения может привести к тому, что штифты начнут отламываться после нескольких циклов запуска и остановки оборудования. Правильный подбор сплава обеспечивает надежность конструкции на протяжении всего срока службы, который составляет 15 или 20 лет.

Стальные штифты проходят предварительную калибровку по длине и диаметру для обеспечения стабильного контакта при автоматической сварке. Обычно выбирают заготовки диаметром от 6 до 12 мм, потому что такие размеры обеспечивают оптимальный баланс между площадью поверхности и весом изделия. В некоторых случаях применяют шипы из жаропрочных сплавов на основе никеля, если установка контактирует с открытом пламенем или расплавом солей.

Установка штифтов значительно увеличивает аэродинамическое сопротивление при прохождении газового потока через пучок труб. Пространство между шипами становится барьером, который заставляет газы тратить часть кинетической энергии на преодоление препятствий и создание завихрений.

Этот эффект требует установки более мощных дымососов и вентиляторов для поддержания необходимой скорости движения среды внутри тракта котла. Если плотность ошиповки будет избыточной, то давление в системе упадет ниже критических значений и кпд установки резко снизится. Инженеры ищут компромисс между эффективностью передачи тепла и затратами на прокачку газов через теплообменную решетку. Правильный расчет шага расстановки штифтов позволяет минимизировать потери давления при сохранении высокой тепловой мощности.

Накопление золы и сажи между выступами еще сильнее повышает сопротивление, потому что свободное сечение для прохода газов постепенно сужается. Поэтому ошипованные поверхности требуют регулярной очистки с помощью обдувочных аппаратов или мощных струй пара. Если пренебречь обслуживанием, то заносы пепла могут полностью заблокировать работу агрегата в течение нескольких месяцев эксплуатации.

В строительстве мостов и тяжелых фундаментов ошиповку труб используют для создания мощного механического сцепления между сталью и бетонной массой. Бетон плохо сопротивляется нагрузкам на растяжение и сдвиг, поэтому стальной сердечник внутри него должен быть надежно зафиксирован.

Шипы выступают в роли многочисленных анкеров, которые передают усилия от бетонного монолита на стальную трубу и наоборот. Такая конструкция работает как единое целое и выдерживает колоссальные динамические нагрузки от транспорта или работы промышленного оборудования. Выпуклый рельеф исключает проскальзывание трубы внутри застывшего бетона даже при сильных вибрациях. Адгезия материалов возрастает в десятки раз по сравнению с использованием обычных гладких труб аналогичного сечения.

Ошиповка также помогает равномерно распределить внутренние напряжения, которые возникают в бетоне при его усадке и кристаллизации. Штифты предотвращают появление трещин вдоль тела трубы и повышают общую жесткость опорной конструкции.

Коэффициент ошиповки - отношение полной поверхности трубы с установленными штифтами к поверхности гладкой трубы того же диаметра и длины. Этот параметр показывает, во сколько раз увеличилась полезная площадь контакта после проведения технологической операции.

Обычно значение коэффициента варьируется от 2 до 5 единиц в зависимости от плотности расположения и высоты штифтов. Чем выше этот показатель, тем больше тепловой энергии труба способна передать или забрать из окружающей среды за единицу времени. Инженеры используют данную величину для тепловых расчетов при проектировании экономайзеров и пароперегревателей.

Высокий коэффициент позволяет уменьшить общее количество труб в аппарате и снизить его металлоемкость. Однако чрезмерный рост этого параметра ведет к утяжелению конструкции и повышению ее стоимости за счет расхода металла на сами шипы. Высокое значение коэффициента также провоцирует быстрый занос межтрубного пространства золой и сажей при работе на твердом топливе. Специалисты подбирают оптимальную густоту штифтов для каждого конкретного случая, чтобы сохранить баланс между мощностью и надежностью.

Качество сварочного соединения контролируют методом механических испытаний на изгиб или отрыв контрольных образцов из каждой партии продукции. Штифт подвергают боковому удару или плавному давлению до его деформации под углом 30-45 градусов. Если сварка выполнена верно, разрушение должно произойти по телу самого шипа, а не по месту его приварки к трубе. Отсутствие трещин и сколов в зоне шва подтверждает монолитность соединения и правильность выбранных режимов тока.

Также проводят визуальный осмотр для выявления подрезов, прожогов стенки или неравномерного наплыва металла вокруг основания выступа. Каждый дефект в месте крепления может стать очагом коррозии или привести к разгерметизации трубы в будущем.

Для ответственных заказов применяют ультразвуковую дефектоскопию, которая позволяет увидеть внутреннюю структуру металла в зоне стыка. Ультразвук находит скрытые поры и несплавления, которые невозможно обнаружить при обычном осмотре. Глубина проплавления стенки трубы должна быть достаточной для удержания шипа, но она не должна превышать допустимых норм для сохранения прочности.

Шахматный порядок предполагает смещение штифтов в каждом последующем ряду относительно предыдущего, что создает извилистый путь для движения газов. Такая схема обеспечивает максимальную турбулентность потока и повышает коэффициент теплоотдачи за счет постоянного перемешивания слоев. Газовый поток сталкивается с каждым шипом, поэтому теплообмен протекает наиболее интенсивно по всей длине трубы.

Шахматную ошиповку выбирают для чистых сред или при использовании газового топлива, где риск загрязнения поверхностей минимален. Однако такое расположение штифтов значительно увеличивает аэродинамическое сопротивление и затрудняет механическую очистку межтрубного пространства от отложений.

Коридорная схема предусматривает установку шипов строго друг за другом, в результате чего между рядами образуются прямые каналы для прохода газов. Сопротивление потоку в этом случае будет ниже, а процесс очистки поверхностей от золы и сажи существенно упростится.

Этот вариант расположения штифтов подходит для котлов на твердом топливе, где продукты сгорания содержат много абразивных частиц и липких фракций. Эффективность теплообмена при коридорном расположении немного ниже, так как часть потока проходит через каналы без активного столкновения с выступами.

Наличие штифтов на поверхности трубы позволяет наносить более толстые и прочные слои защитных покрытий, которые надежно удерживаются за счет механического зацепления. Рельефная поверхность выступает в роли каркаса для антикоррозийных мастик, полимерных смол или бетонных оболочек. Это особенно важно для трубопроводов, которые прокладывают в агрессивных грунтах или под водой, где обычная краска быстро разрушается.

Шипы предотвращают сползание изоляции при термических расширениях металла и защищают основную стенку от механических повреждений. Если на трубу наносят слой огнеупорной обмазки, то штифты обеспечивают ее целостность при резких перепадах температуры.

В теплообменниках штифты также могут выполнять роль жертвенных элементов, которые первыми принимают на себя химическую атаку газов. Коррозия сначала разрушает тонкие шипы, а основная стенка трубы остается неповрежденной в течение более долгого времени. Это позволяет проводить плановый ремонт путем замены ошипованных участков до момента аварийного прорыва контура.

Для защиты самих штифтов используют метод горячего цинкования или наплавку износостойких сплавов. Цинк проникает во все углубления вокруг основания шипа и блокирует доступ влаги к сварочному шву.

Ошиповка труб с толщиной стенки менее 3 мм требует особого подхода и применения импульсной контактной сварки с очень коротким временем разряда. Малая масса металла в зоне нагрева может привести к мгновенному сквозному прожогу, поэтому параметры тока контролируют с высокой точностью.

Для тонких труб выбирают штифты малого диаметра от 3 до 5 мм, чтобы уменьшить тепловую нагрузку на основное тело изделия. В процессе сварки внутрь трубы часто подают охлаждающий газ или воду для быстрого отвода излишков тепла. Это предотвращает деформацию внутреннего канала и сохраняет расчетное живое сечение для прохода теплоносителя.

При механической накатке шипов на тонких трубах существует риск смятия стенок или потери круглой формы сечения. Чтобы этого избежать, внутрь заготовки вставляют жесткий дорн или используют специальные оправки, которые поддерживают металл изнутри. Если технология соблюдена, то труба сохраняет герметичность и прочность при высоких внутренних давлениях.

Приварка большого количества стальных штифтов создает на поверхности трубы своеобразный экзоскелет, который заметно повышает ее сопротивление изгибу и кручению. Каждый шип выступает в роли локального ребра жесткости, а их плотная сетка превращает тонкую стенку в прочную комбинированную конструкцию. Это позволяет использовать трубы меньшей толщины для создания несущих каркасов без потери надежности всей системы.

Ошипованные трубы лучше выдерживают внешнее давление и меньше склонны к сплющиванию при механических ударах. В условиях сильной вибрации такие изделия ведут себя стабильнее, так как выступы гасят резонансные колебания за счет своей массы и формы. Но стоит учитывать, что в местах сварки возникают локальные зоны термического влияния с измененной микроструктурой металла.

Если режимы сварки нарушены, то вокруг шипов могут появиться микротрещины, которые станут причиной разрушения трубы под нагрузкой. Поэтому после проведения ошиповки ответственные изделия иногда подвергают термическому отпуску для снятия внутренних напряжений. Прочность на разрыв самой трубы практически не меняется, но ее способность сопротивляться потере устойчивости возрастает на 15-20%.

На современных заводах ошиповку выполняют на полностью автоматических линиях, где труба проходит через зону сварки с постоянной скоростью. Специальный механизм вращает заготовку вокруг ее оси, а сварочные головки подают и приваривают штифты в нужных точках. Программное управление координирует движение всех узлов, что позволяет формировать сложные шахматные или спиральные узоры без участия человека.

Штифты подаются из бункеров по гибким шлангам прямо в захваты сварочных электродов под действием сжатого воздуха. Такой метод обеспечивает идеальную точность шага и одинаковое качество каждого соединения на всей длине трубы до 12 м.

Система технического зрения или лазерные датчики следят за геометрией трубы и корректируют положение головок при обнаружении кривизны или овальности. Если в процессе работы заканчиваются штифты или происходит сбой в подаче тока, автоматика мгновенно останавливает линию для устранения проблемы. Это исключает появление участков с пропусками или дефектными шипами, которые могли бы снизить кпд теплообменника.
