Пескоструйная обработка дисков

Мастера выбирают метод обработки исходя из материала диска. Стальные штампованные колеса имеют высокую твердость и часто покрыты толстым слоем ржавчины. Для их очистки специалисты применяют агрессивный купершлак или колотую стальную дробь.

Давление в системе поддерживают на уровне 6–7 бар, что позволяет быстро сбить пласты коррозии и старую эмаль. После обработки сталь приобретает серый матовый цвет и глубокую шероховатость, дающую идеальные условия для сцепления грунта. Штампованные диски после качественного пескоструя служат еще 5–7 лет без повторного гниения.

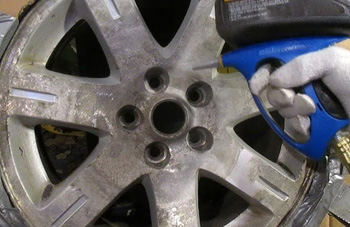

Литые и кованые диски изготавливают из алюминиевых или магниевых сплавов. Эти металлы намного мягче стали, поэтому грубый абразив может оставить на них глубокие забоины и испортить внешний вид. Для литья мастера используют мелкий электрокорунд или стеклянные микросферы. Давление в камере снижают до 3–4 бар. Сопло ведут плавно для исключения локального перегрева тонких элементов. Стеклянные шарики не только чистят металл, но и уплотняют его поверхность.

Очистка убирает грязь и старые грузики, при этом вес диска меняется незначительно. Мастера снимают слой краски толщиной 100–200 мкм, что составляет всего несколько граммов веса. Основную массу дисбаланса создают куски присохшей грязи и неравномерные наслоения окислов.

После пескоструя диск становится идеально чистым и симметричным. Это упрощает последующую балансировку в шиномонтаже. Оператор уделяет особое внимание внутренней полке диска, где скапливается больше всего отложений от тормозных колодок и дорожной химии. Удаление этих наслоений возвращает колесу заводскую развесовку.

Но очистка не может исправить осевое или радиальное биение диска от сильных ударов: пескоструй лишь готовит поверхность к диагностике на стенде. Чистый металл позволяет увидеть искривления обода гораздо четче. Мастера проверяют геометрию диска до начала малярных работ. Если диск имеет «восьмерку» или трещины, его сначала правят или варят аргоном. Красить гнутое колесо не имеет смысла.

После выравнивания и сварки зону ремонта повторно проходят легким пескоструем, чтобы выровнять фактуру металла и сделать следы ремонта невидимыми под слоем порошковой краски.

Коррозия на посадочных полках диска часто приводит к постепенному падению давления в шинах. Ржавчина приподнимает край резинового борта и создает микроскопические щели для выхода воздуха. Мастера тщательно вычищают эти зоны мелким абразивом до степени Sa 2.5. Струя песка удаляет остатки старого герметика и прикипевшей резины.

Гладкая и чистая полка гарантирует герметичность соединения без использования дополнительных паст. Это особенно важно для бескамерных шин на старых штампованных дисках. После обработки полки покрывают слоем грунта для исключения быстрого окисления в месте контакта.

Специалисты следят за сохранением профиля борта. Слишком долгое воздействие мощной струи может «завалить» край полки, что затруднит монтаж покрышки и ослабит фиксацию колеса на диске. Мастер ведет сопло вдоль обода быстрыми круговыми движениями, оптимальный угол наклона струи составляет 45 градусов. Это позволяет эффективно срезать грязь без повреждения основного металла.

Многослойная краска и налет дорожной грязи часто скрывают опасные трещины в спицах или ободе диска. Эксплуатация такого колеса может привести к его разрушению при попадании в глубокую яму.

Пескоструйная обработка полностью обнажает структуру металла. Под ударами абразива границы трещин становятся четко видимыми. Мастер осматривает диск после каждого прохода. Даже микроскопические волосяные трещины проявляются на матовом фоне чистого сплава. Это позволяет вовремя отбраковать диск или отправить его на ремонт аргоновой сваркой. Таким образом, очистка становится самым доступным методом предварительной дефектоскопии литья.

Особое внимание мастера уделяют зоне вокруг центрального отверстия и отверстий под болты, потому что там возникают максимальные напряжения. Пескоструй выбивает грязь из углублений, где чаще всего зарождаются усталостные разрушения. Если после очистки на поверхности видны темные ветвистые линии, диск требует профессиональной проверки. Мастера используют лупу или цветную дефектоскопию для подтверждения диагноза. Своевременное обнаружение дефекта спасает владельца авто от аварии на дороге.

Использование стальной или чугунной дроби для очистки алюминиевых дисков запрещено технологией. Стальные частицы имеют высокую массу и твердость и при ударе оставляют на мягком сплаве глубокие кратеры и забоины. Это портит внешний вид и требует долгой шлифовки. Но главная опасность кроется в шаржировании: мелкие осколки стали внедряются в поверхность алюминия и остаются там навсегда.

При контакте с влагой возникает гальваническая пара «сталь-алюминий», что вызывает бурную электрохимическую коррозию прямо под слоем новой краски. Диск начнет пузыриться и гнить уже через несколько месяцев.

Для литья мастера выбирают только инертные абразивы: электрокорунд, кварцевый песок или стеклянные шарики. Эти материалы не содержат свободного железа и не вызывают химического загрязнения поверхности. Электрокорунд быстро срезает твердый порошковый лак, не повреждая структуру металла. Стеклянные микросферы используют для финишного упрочнения поверхности, они делают алюминий плотным и блестящим.

Интенсивная бомбардировка диска абразивом вызывает локальный нагрев поверхности за счет трения. При давлении 7 бар температура в зоне контакта может достигать +80–100℃. Для стали и алюминиевых сплавов такой нагрев абсолютно безопасен, так как не меняет кристаллическую решетку и не влияет на прочность изделия. Для сравнения: при интенсивном торможении диски нагреваются до гораздо более высоких температур.

Мастера контролируют нагрев простым перемещением сопла. Нельзя задерживать струю на одном месте дольше пяти секунд, иначе может возникнуть тепловая деформация тонких элементов дизайна или спиц.

Постоянное движение факела распыла обеспечивает равномерное распределение тепла. Специалисты работают короткими сериями проходов. После каждого этапа диску дают остыть естественным путем. Использование охлажденного сжатого воздуха из компрессора с радиатором тоже снижает тепловую нагрузку. При работе с редкими магниевыми дисками осторожность повышают, так как магний более чувствителен к нагреву и может окисляться быстрее.

Хромированное покрытие обладает исключительной твердостью и адгезией к металлу. Обычный кварцевый песок часто не может сбить качественный заводской хром: частицы просто дробятся о зеркальную поверхность без видимого результата.

Для удаления хрома мастера используют агрессивный колотый купершлак или электрокорунд крупной фракции. Давление поднимают до максимальных 8–10 бар. Процесс идет медленно и требует большого расхода абразива. Сначала мастер разрушает верхний слой лака, а затем планомерно скалывает слои никеля и хрома до базового металла.

Часто хром на дисках начинает отслаиваться из-за коррозии подслоя. В таких местах пескоструй работает быстрее. Струя воздуха подхватывает края чешуек металла и отрывает их от диска. После полного удаления хрома поверхность алюминия имеет очень грубый рельеф, что требует обязательной последующей шлифовки или нанесения нескольких слоев густого грунта-порозаполнителя.

Реставрация хромированных колес — самая дорогая и трудоемкая задача в пескоструйной мастерской, но это единственный способ спасти редкие диски и подготовить их к качественной покраске в новый цвет.

Очищенный пескоструем диск имеет открытую структуру и миллиарды активных центров на поверхности. Влага из воздуха мгновенно вызывает процесс окисления. При высокой влажности рыжий налет на стальных дисках появляется уже через пару часов.

Эпоксидный грунт служит идеальным барьером против коррозии. Его молекулы прочно сцепляются с шероховатым профилем металла. Грунт затекает во все микротрещины и поры, созданные абразивом, полностью блокируя доступ кислорода и воды к основе. Без такого слоя любая краска отвалится через год вместе с пластами ржавчины.

Эпоксидные составы обладают высокой химической стойкостью к дорожным реагентам и солям. Они не пропускают воду даже при наличии мелких царапин на финишном лаке. Мастера наносят грунт методом электростатического напыления в покрасочной камере, что гарантирует равномерную толщину слоя на спицах и в глубоких колодцах под болты.

Использование эпоксидной основы — обязательное условие для долгосрочной гарантии на покраску дисков. Колесо получает двойную защиту: механическую от абразива и химическую от грунта.

Диски с многоспицевым дизайном или глубокими полками имеют много труднодоступных зон. Обычное широкое сопло не может прокрасить или пропесочить узкие щели и внутренние углы. В таких местах скапливается больше всего грязи и тормозной пыли.

Для очистки таких труднодоступных участков используют специальные сопла Вентури малого диаметра (4–6 мм). Они создают узкий и мощный поток абразива, что позволяет выбивать старую краску из самых тесных промежутков между спицами. Оператор постоянно меняет угол атаки, проходя каждую щель с лицевой и оборотной стороны диска.

Тщательная очистка углов предотвращает отслоение краски в будущем, ведь именно из таких «карманов» обычно начинается разрушение нового покрытия. Если пескоструй не достает до дна узкой ниши, мастера применяют ручную доводку мелкими борфрезами или наждачной бумагой. После завершения работ диск продувают сжатым воздухом под давлением 10 бар, удаляя застрявший песок из всех щелей.

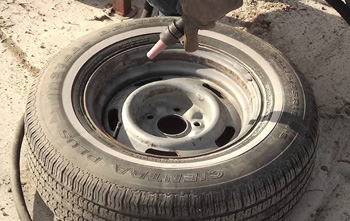

Качественная пескоструйная обработка дисков невозможна без полного демонтажа шин. Струя абразива мгновенно разрезает мягкую резину и портит структуру покрышки.

Даже кратковременный контакт сопла с боковиной колеса делает шину опасной для эксплуатации. Кроме того, под бортом резины всегда скапливается слой ржавчины и герметика. Если не снять покрышку, эти зоны останутся нетронутыми. Со временем коррозия из-под резины перейдет на свежеокрашенные участки. Краска начнет шелушиться по всему ободу диска. Снятие шин не только защищает их от повреждения, но открывает доступ к посадочным полкам для полной очистки.

Мастера также удаляют ниппели и датчики давления воздуха перед работой, потому что пескоструй легко разрушает пластиковые и резиновые элементы этих устройств. После очистки и покраски на диск устанавливают новые расходники. Это гарантирует надежность и герметичность колеса.

Очистка диска в сборе с резиной — грубое нарушение технологии. Такой метод используют только при очень дешевом и некачественном ремонте «на продажу». Профессиональные мастерские принимают в работу только голые диски.

Содоструйная очистка — самый щадящий метод реставрации дисков. Гранулы бикарбоната натрия имеют низкую твердость, они эффективно снимают налет, нагар и легкую краску, но не царапают сам алюминий. Метод подходит для редких коллекционных дисков или для изделий с заводской полировкой.

Сода не меняет фактуру металла и не создает глубокой шероховатости. После такой обработки диск сохраняет свой первоначальный блеск и не требует долгого восстановления зеркальной поверхности. Это экономит время и деньги при реставрации оригинальных редких запчастей.

Главное преимущество соды — полная растворимость в воде. После завершения работ диск достаточно промыть теплой водой, что гарантирует отсутствие остатков абразива в резьбовых отверстиях и микропорах. Гидрокарбонат натрия не вызывает шаржирования. Он химически нейтрален к металлу и не провоцирует коррозию под слоем краски, но не может справиться с толстой ржавчиной или твердым заводским порошковым лаком. В таких случаях мастера комбинируют методы или используют химическую смывку.

Заводская маркировка на дисках содержит важную информацию о вылете (ET), ширине обода и максимальной нагрузке. Глубина этих надписей обычно составляет всего 0.3–0.5 мм. Мощный поток песка под высоким давлением может полностью стереть эти символы за несколько секунд.

Чтобы сохранить клейма, мастера снижают давление до 3 бар при обработке зоны маркировки. Они используют мелкозернистый абразив и ведут сопло на увеличенном расстоянии. Это позволяет очистить впадины букв от грязи и окислов без «зализывания» острых граней шрифта.

На ответственных объектах или при работе со старыми дисками маркировку можно временно закрыть плотным скотчем. После основной очистки защиту снимают и доводят зону вручную или легким касанием струи. Сохранение четких надписей важно для последующей идентификации дисков и для их правильной установки на автомобиль. Это также подтверждает оригинальность запчасти при ее продаже. Колесо выглядит как новое, сохраняя всю техническую информацию.

Время между пескоструйной обработкой и нанесением первого слоя грунта должно быть минимальным. Специалисты называют это «окном чистоты». Для стальных дисков срок не превышает 2–4 часов в условиях нормальной влажности. По истечении этого времени на металле образуется невидимая пленка оксидов, которая резко снижает адгезию краски.

Для алюминиевых литых дисков окно чистоты чуть шире — до 6–8 часов, но мастера стремятся отправить детали в малярный цех сразу после обеспыливания. Это исключает оседание новой пыли и жировых капель из воздуха на чистый металл.

Если оставить диски голыми на ночь в неотапливаемом помещении, уже утром на них появится желтый налет (флэш-коррозия). Такую поверхность придется обрабатывать заново. Мастера категорически запрещают трогать очищенные диски голыми руками, так как оставленные на металле следы проявятся в виде пузырей через полгода. Перемещение деталей проводят только в чистых хлопковых перчатках. Правильная организация процесса подразумевает непрерывный цикл: пескоструй — обдув — грунтовка.
