Пескоструйная обработка труб

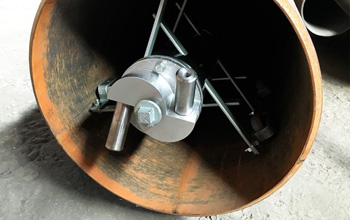

Внутренняя поверхность труб требует применения специальных насадок типа Spin Blast. Мастер помещает внутрь канала штангу с вращающейся головкой, которая имеет два сопла и приводится в движение энергией сжатого воздуха.

Под давлением 6–8 бар абразивная смесь вылетает из сопел и равномерно бьет в стенки трубы по кругу, что позволяет обрабатывать магистрали диаметром от 50 до 1500 мм. Оператор постепенно тянет насадку вдоль трубы с фиксированной скоростью, удаляя ржавчину и старые отложения со всей площади без пропусков. Метод обеспечивает чистоту Sa 2.5 даже в очень длинных секциях проката.

Технология Spin Blast исключает необходимость вращения самой тяжелой трубы. Это экономит время и ресурсы при работе с массивными заготовками весом в несколько тонн. Специальные центрирующие опоры удерживают насадку ровно посередине канала, что предотвращает неравномерный износ стенок и гарантирует одинаковую шероховатость по всей окружности.

После завершения цикла трубу продувают сжатым воздухом под давлением 10 бар для удаления остатков песка и пыли. Чистая внутренняя полость снижает сопротивление потоку жидкости или газа.

Битумные мастики и ВУС-изоляция имеют высокую вязкость и эластичность. Обычный песок просто застревает в мягком слое и не может его сбить. Для удаления таких покрытий мастера выбирают тяжелый колотый купершлак или стальную дробь. Крупные частицы абразива обладают огромной кинетической энергией. Они работают по принципу резца и буквально скалывают слой полимера от металла.

Давление в системе поднимают до максимальных 8–10 бар, которые позволяют «подрезать» изоляцию и снять ее пластами. Процесс идет быстрее при низких температурах воздуха, когда битум становится хрупким и легче крошится.

Специалисты часто используют для ускорения процесса термоабразивный метод. Поток пламени разогревает поверхность, а частицы абразива мгновенно сбивают размягченное покрытие. Это самый эффективный способ очистки труб БУ перед их восстановлением.

После снятия основного слоя рабочие проводят финишную доводку мелким песком, чтобы удалить остатки смолы из микропор металла. Поверхность приобретает нужный профиль для нанесения новой современной защиты.

Пенополиуретановая изоляция (ППУ) должна намертво держаться на стальной трубе для исключения подслойной коррозии. Пескоструйная обработка создает на металле «якорный профиль» с острыми пиками и впадинами. Мастера измеряют высоту этого профиля в мкм с помощью профилометров. Оптимальное значение Rz для труб в ППУ оболочке составляет 40–80 мкм.

Жидкий пенопласт при заливке затекает в эти неровности и после застывания образует монолитное соединение с трубой, что предотвращает смещение изоляции при температурных расширениях магистрали. Адгезия на такой поверхности в 3 раза выше, чем на гладкой стали.

Специалисты подбирают размер зерна абразива для получения нужной глубины насечки. Использование мелкого песка даст слишком гладкую поверхность, что приведет к отслоению пены. Слишком крупный абразив оставит высокие пики металла, которые могут проткнуть тонкий защитный слой. Пескоструй также удаляет невидимые соли и жиры, которые мешают химическому прилипанию полимера. При качественной обработке потери тепла и проникновение влаги не грозят трубе примерно на 25 лет.

Трубы БУ часто используют в качестве свай для фундамента или опор мостов. Глубокая очистка пескоструем удаляет с них пластовую ржавчину и продукты нефтепереработки. Абразивная струя выбивает окислы из глубоких каверн и трещин, что позволяет инженеру точно оценить остаточную толщину стенки и прочность металла.

Сваи с чистой поверхностью имеют лучшее сцепление с бетоном при заливке буронабивных конструкций. Бетон прочно охватывает шероховатую сталь, что повышает несущую способность всего фундамента. Это критично для надежности зданий на нестабильных грунтах.

Для подготовки свай мастера используют агрессивный никельшлак. Он быстро справляется с любыми наслоениями и создает грубый рельеф. После очистки трубы часто покрывают битумным лаком или эпоксидной смолой. Новая защита на пескоструйной базе держится в 5 раз дольше и не облазит при забивании сваи в грунт. Тщательная обработка зон сварки стыков труб обеспечивает высокое качество шва. Это исключает разрушение опоры под действием морозного пучения земли.

Тонкостенные трубы диаметром до 159 мм и толщиной стенки менее 3 мм чувствительны к давлению. Мощная струя воздуха может вызвать прогиб металла или изменить геометрию торцов.

Для защиты от деформации мастера снижают давление в компрессоре до 3–4 бар. Сопло держат под острым углом к поверхности и постоянно перемещают вдоль оси трубы, равномерно распределяя энергию ударов и исключая локальный перегрев. Мастер выбирает мелкозернистый песок фракции до 0.5 мм. Вес каждой частицы мал, что делает воздействие деликатным и безопасным для тонкого проката.

Специалисты обрабатывают такие трубы короткими проходами, так как предотвращает накопление внутренних напряжений в металле. Важно следить за состоянием торцов под сварку. Слишком агрессивная очистка может «завалить» фаску и испортить точность стыковки. Для тонких труб вентиляции или дымоходов часто применяют стеклянные микросферы, которые работают мягко и не создают глубоких царапин.

Сварочный шлак и брызги металла вокруг шва — главные очаги будущей коррозии. Пескоструйная обработка катушек (секций труб со сварными узлами) эффективно удаляет эти дефекты. Струя абразива вычищает шлак из каждой чешуйки шва на всю глубину, что обнажает структуру металла и позволяет провести качественный рентген-контроль или УЗК. Мастер направляет струю под углом 45 градусов к стыку, позволяя абразиву «подлезать» под наплывы и скалывать их. После обработки зона шва приобретает однородный матовый цвет и выглядит очень аккуратно.

Чистота Sa 2.5 на сварных соединениях обязательна перед изоляцией стыков. Любой остаток шлака под муфтой приведет к быстрому гниению трубы. Пескоструй выбивает грязь из труднодоступных мест вокруг приваренных фланцев и патрубков, гарантируя полную герметичность защитного покрытия. Для этих работ используют колотый купершлак, который работает остро и быстро справляется с пригаром.

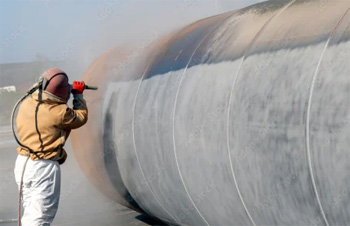

Работа с трубами большого диаметра требует использования мощных компрессорных станций. Для очистки таких площадей мастера применяют сопла с каналом Вентури диаметром 10–12 мм, которые разгоняют частицы до скорости 700 м/с и создают широкое пятно контакта. Один оператор проходит до 15–20 кв.м поверхности в час.

Трубы укладывают на специальные роликовые опоры (рольганги). Механизм медленно вращает трубу, а мастер ведет сопло вдоль нее. Это гарантирует равномерную чистоту по всей окружности без лишних перемещений рабочего.

Очистка таких труб снаружи и изнутри часто идет одновременно на разных постах. Огромный объем пыли требует мощной системы фильтрации в цехе. Мастера используют системы рекуперации абразива для снижения себестоимости. Отработанный песок падает в решетчатый пол и уходит на очистку. Для выездных работ на трассе применяют мобильные установки на базе грузовиков.

Нержавеющие трубы требуют защиты от ферритного загрязнения при очистке. Использование обычного песка или стальной дроби оставит на поверхности частицы черного железа, которые становятся очагами ржавчины на дорогом сплаве уже через неделю.

Для нержавейки мастера выбирают только чистые абразивы: нержавеющую дробь, электрокорунд или стеклянные шарики. Эти материалы химически инертны и не портят свойства нержавеющей стали. Специалисты используют отдельные шланги и сопла только для таких работ, что исключает попадание остатков старой пыли от предыдущих заказов.

Процесс очистки нержавейки идет медленнее из-за высокой твердости материала. Мастер подбирает давление 4–5 бар для получения мягкого матового блеска. Очистка эффективно удаляет цвета побежалости в зоне сварки и следы термической обработки. Это особенно востребовано в пищевой и фармацевтической промышленности. Гладкая матовая поверхность труб легко моется и не задерживает бактерии. Это инвестиция в качество продукта и надежность производства.

Сжатый воздух в компрессоре выделяет большое количество воды. Если влага попадет в бак с абразивом, песок слипнется в комки, дозатор и шланги мгновенно забьет, и это остановит работу всей бригады. Для очистки труб такое явление критично из-за большой длины рукавов, так как мокрый песок оседает на стенках шланга и создает пробки.

Осушитель удаляет до 95% влаги из воздушного потока. Это обеспечивает стабильную и равномерную подачу сухой смеси к соплу. Мастер получает ровный факел распыла, что гарантирует одинаковую чистоту металла на каждом метре трубы.

Влага в воздухе также вызывает мгновенную «флэш-коррозию» на свежеочищенной стали. Труба может покрыться желтым налетом прямо в процессе работы. Осушитель предотвращает этот эффект, а кроме того, более эффективно удаляет пыль.

Масло из компрессора тоже не должно попадать на трубу, потому что его капли под новой изоляцией разрушат адгезию и вызовут брак. Многоступенчатые фильтры улавливают в том числе и пары смазки.

Высота микрорельефа после пескоструя определяет долговечность изоляции. Мастера проверяют параметр Rz с помощью электронных профилометров или эталонных компараторов.

Прибор имеет тонкую иглу, которая сканирует поверхность и выводит среднее значение высоты пиков на экран. Замеры проводят в 5–10 точках на каждой секции трубы, что исключает пропуск участков с недостаточной шероховатостью. Результаты фиксируют в журнале контроля качества. Соблюдение допуска (например, 40–70 мкм) — обязательное условие для приемки работ технадзором на крупных объектах.

Если прибора под рукой нет, используют визуальные компараторы — стальные пластины с эталонными участками шероховатости. Специалист сравнивает фактуру трубы с образцом под лупой. Также применяют метод липкой ленты (тест Testex): специальную ленту прижимают к металлу, и она копирует рельеф, а затем толщину ленты измеряют микрометром. Это самый точный способ определения профиля в полевых условиях.

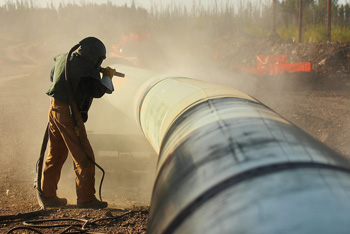

Выездная очистка действующих трубопроводов на трассе создает много пыли и мусора. Для защиты почвы и лесов мастера используют закрытые мобильные установки. В месте контакта сопла с трубой устанавливают специальный кожух с вакуумным отсосом. Весь отработанный песок и ржавчина сразу уходят в бункер-накопитель по шлангу. Пыль оседает в фильтрах и не разлетается на сотни метров. Это исключает загрязнение территории и позволяет работать рядом с водоемами или жилыми зонами.

Если работы идут открытым способом, рабочие застилают грунт под трубой прочными тентами или геотекстилем, что мешает смешиванию купершлака с землей. После завершения смены весь материал собирают пылесосами или вручную для утилизации. Ограждение зоны работ сигнальной лентой предотвращает попадание посторонних в облако пыли.

Тщательная уборка площадки — стандарт ответственного подрядчика. Заказчик получает чистый объект без горок песка и обломков старой изоляции.

Сопла для пескоструя труб работают в условиях экстремального износа. Струя абразива летит через канал со скоростью звука, и обычные керамические сопла выходят из строя за 2 часа. Поэтому пескоструйщики выбирают насадки из карбида вольфрама или карбида бора. Вольфрамовые сопла служат до 300 часов, а бористые выдерживают до 1000 часов непрерывной работы.

Оператор проверяет диаметр отверстия калибром в начале каждой смены. Увеличение отверстия всего на 1.5 мм ведет к падению давления на 1 бар, что снижает скорость очистки на 20% и увеличивает расход воздуха. Своевременная замена сопла экономит до 15% топлива компрессора.

Для внутренних работ в трубах используют сопла с боковым или круговым распылом. Они изнашиваются быстрее из-за сложной траектории движения частиц. Необходимо следить за равномерность факела, так как искажение струи приведет к полосатости очистки и браку. Использование качественных сопел гарантирует стабильный результат на всей протяженности магистрали.
