Плита бронзовая

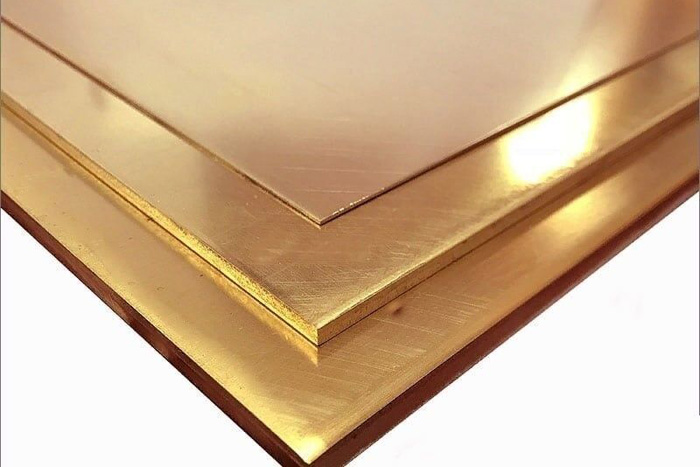

Граница между листом и плитой определяется толщиной заготовки, которая по нормативам обычно составляет 10-12 мм. Изделия меньшей толщины относят к листовому прокату, а более массивные называют плитами.

Листы производят преимущественно методом холодной или теплой прокатки для достижения гибкости и высокой точности поверхности. Плиты изготавливают способом горячей прокатки или методом непрерывного литья, потому что такая технология позволяет работать с огромными объемами металла.

Толстостенный прокат обладает колоссальной жесткостью и не деформируется под весом тяжелого оборудования. Массивные бронзовые плиты выдерживают значительные сдавливающие нагрузки без изменения внутренней структуры сплава. В отличие от тонких листов они позволяют нарезать глубокие глухие отверстия и сложные внутренние каналы для систем охлаждения.

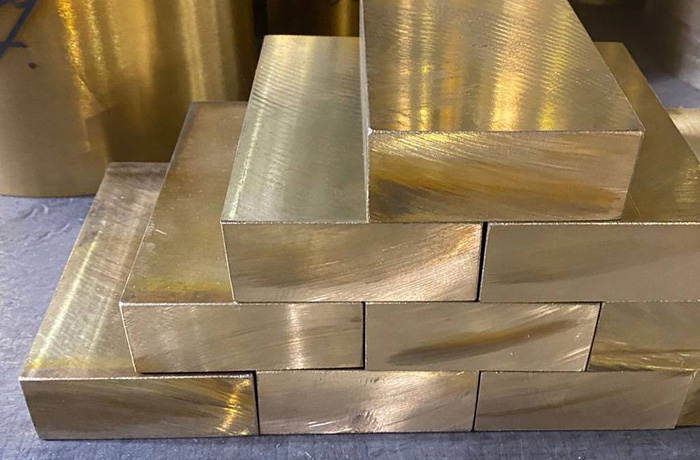

Поверхность плит часто имеет небольшие неровности после выхода из литейной машины, поэтому их поставляют с припуском на механическую обработку. Листы можно сворачивать в рулоны для удобства логистики, а плиты всегда имеют вид плоских прямоугольных блоков.

Метод производства напрямую влияет на плотность металла и характер расположения его волокон. Литые плиты получают путем заливки расплава в формы, что обеспечивает изотропность физических свойств во всех направлениях. Такие заготовки лишены внутренних напряжений, которые часто возникают при интенсивной деформации валками.

Катаные плиты проходят через стадию мощного сдавливания, поэтому их структура становится более плотной и прочной на разрыв. Этот вид проката обладает высокой точностью геометрических размеров и гладкой поверхностью.

Выбор конкретного типа зависит от сложности последующей механической обработки и расчетных нагрузок на узел. Если деталь будет работать в условиях высокого циклического давления, предпочтение отдают катаному металлу из-за его повышенной усталостной выносливости. Литые плиты выгоднее закупать для производства массивных вкладышей подшипников скольжения большого диаметра. Прокатанные заготовки имеют более предсказуемое поведение при скоростном фрезеровании на станках с программным управлением.

Для строительства мостовых опор и подвижных частей деформационных швов выбирают плиты из высокопрочных алюминиевых бронз типа БрАЖ9-4. Этот материал обладает исключительной сопротивляемостью статическому давлению и не разрушается под весом многотонных пролетных строений.

Присутствие железа и алюминия в составе меди обеспечивает высокую твердость поверхности и защиту от механического износа. Бронза в таких узлах выполняет роль антифрикционной прокладки, которая позволяет конструкциям безопасно смещаться при температурных колебаниях воздуха. Металл сохраняет надежность в широком диапазоне температур от -50℃ до +80℃ без хрупкого растрескивания.

Сплав обладает великолепной коррозионной стойкостью, поэтому плиты не требуют ежегодной покраски и защиты от влаги. В условиях смога и дорожных реагентов бронза покрывается плотной патиной, которая останавливает дальнейшее окисление глубоких слоев. Для узлов с более сложным характером движения применяют оловянные бронзы с добавлением свинца, потому что они лучше прирабатываются к стальным деталям.

Точность горизонтальной поверхности бронзовой плиты определяют на специальных калиброванных стендах при помощи лазерных измерительных систем. Прибор сканирует всю площадь заготовки и фиксирует малейшие отклонения от идеальной плоскости в режиме реального времени.

Если плита имеет волнистость или коробоватость, её будет трудно надежно закрепить на вакуумном столе фрезерного станка. Подобные дефекты часто возникают из-за нарушения режимов охлаждения металла после горячей прокатки на заводе. Стандарты допускают отклонение не более 1 мм на погонный метр для прецизионных заготовок.

Для быстрой проверки на складе используют длинные поверочные линейки и набор плоских щупов разной толщины. Щуп не должен проходить в зазоры между металлом и эталоном в любой точке измерения. Плиты большой площади проверяют по диагоналям для исключения скручивания материала вдоль продольной оси.

Если параметры выходят за границы допусков, металл отправляют на стадию правки под гидравлическими прессами.

Высокая теплопроводность бронзы делает плиты идеальным материалом для изготовления охлаждаемых плит в термопластавтоматах. Металл быстро забирает лишнюю энергию у горячего полимера, что значительно сокращает время кристаллизации изделий в форме.

Использование бронзовых вставок позволяет повысить производительность литейных линий на 20% по сравнению со стальными аналогами. Плиты большой толщины обеспечивают жесткость каркаса и предотвращают деформацию полостей под действием высокого давления впрыска. Бронза марок БрХЦр сохраняет твердость при циклическом нагреве и не выделяет вредных паров.

Внутренние каналы для воды в бронзовой плите не зарастают накипью и не разрушаются от коррозии при длительной эксплуатации. Плотная структура литого или катаного металла гарантирует отсутствие пор, способных привести к протечкам хладагента. Инженеры часто комбинируют бронзовые плиты со стальными рамами для достижения оптимального баланса веса и теплоотдачи. Из плит вырезают не только основные части формы, но и выталкиватели, направляющие и калибрующие элементы.

Внутренние напряжения в структуре бронзы могут привести к изгибу плиты после удаления значительного объема металла с одной стороны. Чтобы минимизировать этот риск, заготовку предварительно подвергают термическому отпуску или вибрационной стабилизации.

Процесс выравнивает внутренние силы в кристаллической решетке и предотвращает внезапное изменение формы детали. Технологи рекомендуют снимать припуски равномерно с обеих плоскостей плиты для сохранения баланса напряжений. Сначала выполняют черновую обработку одной стороны, затем переворачивают деталь и повторяют операцию для второй поверхности.

Для ответственных прецизионных деталей используют плиты в состоянии Т651, которое включает контролируемую растяжку после закалки. Такая обработка гарантирует идеальную стабильность размеров изделия при последующем фрезеровании глубоких пазов и карманов. Использование острого инструмента и правильных режимов охлаждения тоже снижает риск локального перегрева и термической поводки металла.

Микроструктура бронзовой плиты определяет её механическую прочность, износостойкость и способность сопротивляться коррозии. Мелкозернистое строение металла повышает предел текучести и предотвращает образование трещин при ударных нагрузках.

Для достижения однородности состава расплав подвергают рафинированию и модифицированию специальными добавками перед заливкой. В литых плитах следят за отсутствием ликвации, когда легирующие элементы распределяются неравномерно по высоте заготовки. Качественная структура обеспечивает стабильность характеристик материала в любой точке массивного блока.

Информация о размере зерна и наличии включений второй фазы содержится в результатах металлографического анализа каждой плавки. Плотная структура без микропор гарантирует герметичность плит при работе в условиях высокого вакуума или давления газов. Оловянные бронзы имеют специфическое строение, которое позволяет материалу внедрять мелкие частицы абразива в свою поверхность без вреда для вала.

Соединение бронзовой плиты со стальным каркасом требует обязательного использования диэлектрических барьеров для предотвращения электрохимической коррозии. Разница потенциалов между медью и железом во влажной среде создает гальваническую пару, которая быстро разрушает сталь.

Между поверхностями металлов помещают листы паронита, плотной резины или наносят слой специального полимерного состава. Стальные болты для крепления обязательно изолируют при помощи пластиковых втулок и широких нержавеющих шайб.

При сборке важно обеспечить равномерную затяжку крепежа для исключения перекосов и деформации бронзовой плиты. Отверстия под болты сверлят с небольшим допуском для компенсации разницы в тепловом расширении материалов. Бронза расширяется при нагреве сильнее стали, поэтому жесткое крепление может привести к срезу болтов или изгибу плиты.

Специалисты часто используют овальные пазы для свободного смещения заготовок в одном направлении. Поверхность стыков после монтажа герметизируют при помощи силиконовых составов для исключения попадания воды внутрь узла.

Алюминиевые бронзы марки БрАЖ превосходят оловянные сплавы по механической твердости и пределу прочности на сжатие. Плиты из этого материала способны выдерживать колоссальные удельные нагрузки без пластической деформации краев. Добавление алюминия делает металл более легким, что позволяет снизить общую массу тяжелых машин на 10–15%.

Прокат обладает великолепной стойкостью к кавитационному разрушению в высокоскоростных потоках жидкостей. Это свойство делает алюминиевую бронзу незаменимой для изготовления деталей мощных гидравлических турбин и насосов.

Сплавы алюминиевой группы отлично свариваются аргонодуговым методом, что упрощает ремонт и восстановление изношенных поверхностей плит. Высокая ударная вязкость алюминиевой бронзы предотвращает хрупкое разрушение деталей при аварийных перегрузках оборудования. На поверхности плит образуется плотная оксидная пленка, которая надежно защищает металл от агрессивных химических веществ. Механическая обработка таких заготовок требует применения качественного твердосплавного инструмента из-за высокой вязкости сплава.

Плиты из оловянно-цинково-свинцовой бронзы марки БрОЦС5-5-5 обладают предельным давлением на смятие до 250 МПа. Этот материал подходит для изготовления вкладышей и направляющих, работающих в условиях средних скоростей и высоких нагрузок.

Свинец в составе сплава обеспечивает отличную прирабатываемость деталей к стальным поверхностям даже при нарушении геометрии вала. Плита сохраняет несущую способность при постоянных вибрациях и небольших перекосах каркаса. Металл поглощает энергию трения и предотвращает внезапное заклинивание механизмов при временном дефиците смазки.

При расчете допустимых напряжений инженеры используют коэффициенты запаса прочности с учетом условий эксплуатации агрегата. Бронза БрОЦС не становится хрупкой при нагреве до +150℃, что позволяет применять её в горячих цехах металлургических заводов.

Плиты этого типа легко поддаются притирке и финишной доводке для достижения зеркального блеска поверхностей. Свойство внедрения абразивных частиц защищает более дорогие сопряженные детали от интенсивного царапанья пылью.

Плоское шлифование бронзовых плит проводят на мощных станках с использованием абразивных кругов из карбида кремния. Процесс требует обильной подачи смазочно-охлаждающей жидкости для предотвращения засаливания инструмента мягким металлом. Шлифование позволяет достичь высокой точности плоскостности и минимальной шероховатости поверхности до Ra 0.4.

В процессе работы важно контролировать температуру заготовки, так как локальный перегрев может вызвать изменение структуры сплава. Массивные плиты надежно фиксируют на магнитных или вакуумных столах для исключения вибраций при контакте с кругом. Качественная шлифовка вскрывает все мельчайшие поры и дефекты литья, позволяя провести тщательную дефектоскопию материала. После обработки поверхность приобретает равномерный матовый блеск и становится готовой к декоративному анодированию или полировке.

Шлифовальные операции проводят в несколько этапов с постепенным уменьшением зернистости абразива. Для плит большой ширины используют станки с возвратно-поступательным движением стола и автоматической подачей инструмента.
