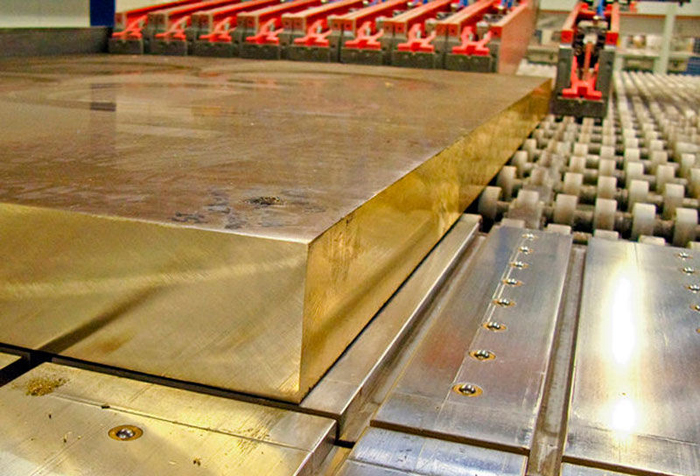

Плита латунная

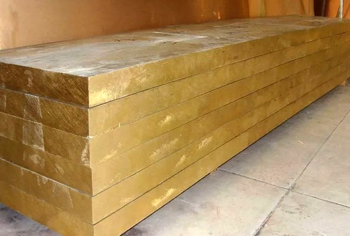

Вычисление веса массивной заготовки выполняют путем перемножения ее длины, ширины и толщины на показатель плотности сплава. Для большинства распространенных марок плотность составляет около 8500 кг/куб.м, потому что латунь значительно тяжелее стали и алюминия. Если плита имеет толщину 50 мм и габариты 1000×2000 мм, вес одного такого изделия достигнет 850 кг.

Эти данные необходимы, когда планируют нагрузку на перекрытия складских помещений или подбирают грузоподъемность кранового оборудования. Ошибки в расчетах могут привести к поломке транспортных паллет или создать аварийную ситуацию во время перемещения металла по цеху. Знание точной массы также помогает контролировать стоимость закупки, так как цветной прокат всегда отпускают по весу.

Фактический вес плиты часто отличается от теоретического из-за допусков по толщине, которые закладывают в государственные стандарты. Горячекатаный прокат может иметь небольшие отклонения в большую сторону, потому что при термической обработке сложно добиться идеальной точности. При получении товара на складе каждую плиту взвешивают на поверенных весах для фиксации реальных параметров в документах.

Латунный прокат большой толщины часто выбирают для изготовления матриц и пуансонов в индустрии литья пластмасс. Этот металл обладает великолепной теплопроводностью, которая в несколько раз превышает показатели инструментальной стали. Благодаря этому плита быстро отводит тепло от горячего расплава полимера и сокращает время цикла охлаждения готовой детали. Чем быстрее остывает форма, тем выше производительность всего предприятия и ниже себестоимость выпускаемой продукции.

Латунь также имеет гладкую структуру, поэтому поверхность отливок получается очень качественной и не требует сложной финишной доводки. Применение цветного сплава исключает прилипание пластика к стенкам формы, что значительно упрощает извлечение изделий.

Массивные плиты легко поддаются фрезеровке на станках с программным обеспечением, потому что материал не создает больших нагрузок на режущий инструмент. Высокая твердость некоторых марок позволяет пресс-формам выдерживать сотни тысяч циклов смыкания без потери геометрической точности. Латунь не подвержена коррозии от воздействия влаги и газов, которые могут выделяться при нагреве некоторых видов сырья. Это свойство избавляет от необходимости наносить дорогие защитные покрытия на внутренние полости оснастки.

Внутренние пустоты, раковины или инородные вкрапления могут серьезно ослабить структуру металла и привести к поломке детали под нагрузкой. Для обнаружения скрытых изъянов в массивном прокате применяют метод ультразвуковой дефектоскопии.

Специальный прибор направляет звуковые волны высокой частоты сквозь толщу плиты и фиксирует время их возвращения от противоположной стенки. Если на пути луча встречается трещина или воздушная полость, сигнал отражается раньше положенного срока. Оператор видит на экране точные координаты дефекта и может оценить его размеры и степень опасности для будущего изделия. Такой контроль проводят перед началом механической обработки, чтобы не тратить время и ресурсы на заведомо бракованную заготовку.

Для получения достоверных результатов поверхность проката должна быть ровной и чистой, иначе микроскопические неровности исказят показания датчика. На плиту наносят контактный гель или масло, потому что воздушная прослойка между прибором и металлом полностью блокирует ультразвук.

Фрезерование массивных латунных заготовок требует особого подхода к выбору инструмента и режимам резания металла. Латунь обладает высокой вязкостью, поэтому в процессе работы стружка может налипать на кромки фрезы и вызывать перегрев всей зоны контакта. Чтобы избежать этого эффекта, применяют фрезы со специальной заточкой и полированными канавками для быстрого вывода отходов.

Использование смазочно-охлаждающих жидкостей является обязательным условием, потому что СОЖ снижает трение и предотвращает температурную деформацию плиты. Если перегреть заготовку, ее геометрические размеры могут измениться, что приведет к появлению брака по точности.

Сплавы с добавлением свинца, такие как ЛС59-1, обрабатывают на очень высоких скоростях без риска повреждения режущей кромки. Свинец в структуре плиты работает как твердая смазка и способствует образованию мелкой игольчатой стружки, которая легко удаляется из зоны реза. При работе с мягкими марками латуни подачу инструмента уменьшают, чтобы исключить деформацию тонких стенок или краев детали.

Коэффициент линейного расширения латуни превышает аналогичные показатели стали, поэтому при нагреве плита увеличивается в размерах более значительно. Этот фактор обязательно учитывают при проектировании фасадных систем или установке декоративных панелей в интерьерах с перепадами температур.

Если плиту жестко закрепить без компенсационных зазоров, при нагреве солнечными лучами или отопительными приборами она начнет выгибаться. Коробление металла может привести к срыву крепежных элементов или появлению некрасивых волн на ровной поверхности стены. Чтобы этого избежать, используют специальные плавающие крепления или оставляют небольшие щели между соседними элементами облицовки.

Для расчета зазоров используют формулы, которые учитывают длину плиты и максимальную разницу температур в месте эксплуатации. Если плита имеет длину 2 м и нагревается на +40℃, ее удлинение может составить около 1,5 мм. В масштабе целого фасада эти микроскопические изменения складываются в сантиметры, которые могут разрушить всю конструкцию.

Использование уплотнительных прокладок из резины или силикона помогает скрыть технологические стыки и защищает здание от попадания влаги. При монтаже плит в закрытых помещениях со стабильным климатом требования к зазорам можно немного снизить.

Высокая плотность и теплопроводность латуни делают ее отличным материалом для защиты окружающих предметов от инфракрасного излучения. Латунная плита эффективно поглощает тепло от стенок печи или камина и равномерно распределяет его по всей своей площади. Благодаря этому исключается перегрев деревянных конструкций или пластиковых элементов декора, которые находятся в непосредственной близости от источника огня.

Зеркальная поверхность металла отражает значительную часть лучистой энергии обратно, что повышает КПД отопительного оборудования. Латунь не выделяет вредных веществ при нагреве до +200℃ и сохраняет свою прочность на протяжении десятилетий эксплуатации.

При выборе плиты для защитного экрана обращают внимание на ее толщину, так как массивные изделия лучше аккумулируют тепло и медленнее остывают. Золотистый цвет проката гармонично дополняет классические интерьеры и придает зоне отдыха благородный и уютный вид. Со временем на металле появляется темная патина, которая только усиливает защитные свойства и защищает сплав от глубокой коррозии.

Добавление небольшого процента олова в медно-цинковый сплав кардинально меняет коррозионные характеристики латунной плиты в агрессивных средах. Олово создает на поверхности металла сверхпрочную оксидную пленку, которая полностью блокирует процесс обесцинкования при контакте с соленой водой. Без этой добавки обычная латунь в контакте с морскими солями быстро становится пористой и хрупкой, потому что цинк вымывается из структуры материала.

Плиты марки ЛО62-1 широко применяют в судостроении для изготовления конденсаторных решеток и элементов теплообменников. Металл сохраняет свою целостность в условиях постоянного воздействия морских солей и высокой влажности.

Помимо защиты от коррозии олово немного повышает твердость и износостойкость плит, что важно для деталей, работающих в скоростных потоках жидкости. Заготовки из морской латуни хорошо поддаются сварке и пайке при условии использования правильных присадочных материалов. Это позволяет создавать герметичные корпуса и перегородки для опреснительных установок и систем охлаждения двигателей.

Прокат этой марки имеет чуть более холодный оттенок по сравнению с классическими сплавами, но сохраняет привлекательный блеск.

Создание резьбовых соединений в массивных плитах требует высокой точности и применения качественного режущего инструмента. Латунь — вязкий металл, поэтому при нарезании глубоких глухих отверстий стружка может забивать каналы и приводить к поломке метчика.

Для работы выбирают инструменты с винтовыми канавками, которые активно выталкивают отходы резания вверх. Обязательным условием процесса выступает использование густых смазок или специальных эмульсий для снижения трения и защиты резьбы от задиров. Если плита имеет высокую твердость, нарезание выполняют в несколько этапов с использованием комплекта из чернового и чистового метчиков.

При работе на станках с ЧПУ настраивают цикл автоматического вывода инструмента для очистки отверстия от скопившейся стружки. Латунь хорошо держит мелкую резьбу, которая не срывается даже при значительных усилиях затяжки стальных болтов. Благодаря высокой прочности сплава резьбовые гнезда в плитах выдерживают многократные циклы сборки и разборки узла. Это важно для обслуживания промышленного оборудования, где требуется регулярная замена расходных компонентов.

Латунь обладает хорошими антифрикционными свойствами, поэтому плиты часто применяют для изготовления направляющих скольжения в тяжелых станках. Металл имеет низкий коэффициент трения в паре со сталью, что предотвращает быстрый износ дорогостоящих валов и станин. При наличии качественной смазки латунные вкладыши работают плавно и тихо, гася вибрации от работы механизмов.

Для таких целей подбирают плиты с добавлением свинца или алюминия, которые повышают стойкость материала к задирам и заклиниванию. Латунь эффективно отводит тепло из зоны трения, предотвращая перегрев и тепловую деформацию всего узла.

В отличие от бронзы латунные плиты стоят дешевле, что позволяет снизить расходы на ремонт и обслуживание парка оборудования. Замену изношенных вкладышей проводят по мере выработки ресурса, при этом латунь не повреждает поверхность стального вала. Массивная структура плиты обеспечивает высокую жесткость направляющих, что критично для точности металлорежущих станков. Латунные детали также хорошо сопротивляются ударным нагрузкам и не трескаются при резких остановках механизмов.

Главный критерий разделения плоского латунного проката — его толщина, которая определяет физические свойства и область применения изделий. Согласно ГОСТу 2208-2007 плитами называют продукцию, толщина которой составляет 25 мм и более. Все изделия тоньше этой границы относятся к категории листов или лент, так как обладают большей пластичностью.

Плиты отличаются огромной жесткостью и не подлежат сгибанию в рулоны для транспортировки, поэтому их перевозят только плоскими пачками. Листовой прокат чаще используют для штамповки и обшивки, тогда как плиты служат заготовками для глубокой механической обработки.

Еще одно отличие заключается в способе производства, так как плиты изготавливают преимущественно методом горячей прокатки. Этот процесс позволяет работать с массивными слитками и получать изделия большой толщины за несколько проходов стана. Холодная прокатка применяется редко, так как она требует колоссальных усилий и мощного оборудования. Поверхность плиты может иметь небольшую шероховатость и следы термической обработки, в то время как листы часто выпускают зеркально гладкими.

Соединение массивных латунных деталей — сложная инженерная задача из-за огромного теплоотвода в основное тело металла. Для сварки плит такой толщины используют аргонодуговой метод с применением неплавящегося вольфрамового электрода и мощных источников тока.

Перед началом процесса кромки заготовок обязательно разделывают под углом 45 градусов для обеспечения глубокого проплавления шва. Металл предварительно прогревают газовыми горелками до температуры +300℃, чтобы дуга могла расплавить кромки без образования непроваров. В качестве присадки выбирают проволоку с кремнием или марганцем, которые подавляют бурное кипение цинка в сварочной ванне.

Альтернативой сварке выступает метод твердой пайки с использованием высокотемпературных медно-фосфорных припоев. Пайка позволяет соединять плиты без расплавления основного металла, что исключает риск появления внутренних напряжений и деформаций. После завершения работ шов медленно охлаждают под слоем теплоизоляционного материала для предотвращения образования трещин. Сварочные соединения в плитах обязательно проверяют методами неразрушающего контроля для подтверждения их герметичности и прочности.

При обработке массивных плит на фрезерных станках образуется большое количество отходов, которые составляют до 30% от начального веса заготовки. Латунная стружка становится ценным вторичным сырьем, так как состоит из чистой меди и цинка без посторонних примесей стали.

Переплавка стружки требует в несколько раз меньше энергии, чем получение металлов из руды, что делает процесс рециклинга экологически и экономически выгодным. На крупных предприятиях отходы сортируют по маркам сплавов и очищают от смазочно-охлаждающей жидкости перед отправкой на переработку. Высокая цена лома позволяет частично компенсировать затраты на покупку дорогостоящего латунного проката.

Стружка от свинцовистых латуней ценится особенно высоко, так как она легко перерабатывается в новые партии качественного металла. Современные технологии позволяют полностью удалять загрязнения и восстанавливать химический состав сплава до исходных параметров. Для малых предприятий сдача отходов обработки плит становится важным источником дополнительного дохода, который покрывает расходы на режущий инструмент.
