Плиты литые бронзовые

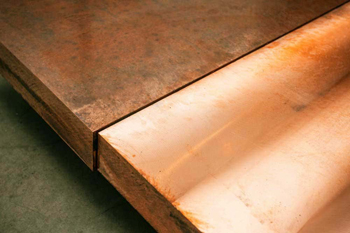

Контроль геометрии литых плит проводят на специальных измерительных столах при помощи поверочных линеек и набора прецизионных щупов. Для длинных плит используют лазерные трекеры, потому что они обеспечивают высокую точность замеров на больших дистанциях. Процесс измерения позволяет выявить отклонения от идеальной плоскости, которые могут возникнуть из-за неравномерного остывания металла в форме.

Если заготовка имеет волнистость или коробоватость, её будет трудно закрепить в зажимных приспособлениях фрезерного станка без перекосов. Качественная плита должна иметь стабильные параметры по всей площади, чтобы обеспечить надежное прилегание к ответным деталям каркаса. Гладкая поверхность литья снижает объем последующих работ по выравниванию основания.

Наличие прогиба ограничивают требованиями стандартов, так как избыточная кривизна увеличивает время на черновую обработку поверхностей. Для удаления неровностей литейной корки готовые отливки часто проходят стадию предварительной обдирки на плоскошлифовальных станках. Чистая поверхность позволяет точно разметить отверстия и пазы под будущий крепеж.

Строгание на продольно-строгальных станках выбирают для обработки широких и длинных бронзовых плит из-за высокой производительности и прямолинейности хода резца. В процессе работы массивный стол с закрепленной плитой совершает возвратно-поступательные движения, когда неподвижный резец снимает слой металла. Это позволяет получать длинные и ровные поверхности с минимальными отклонениями по высоте.

Строгание исключает возникновение круговых рисок, которые часто остаются после прохода торцевой фрезы. Технология подходит для подготовки базовых плоскостей направляющих скольжения и станин станков. Бронза при строгании образует длинную стружку, которую легко удалять из рабочей зоны оборудования.

Фрезерование может вызвать локальный перегрев металла из-за высокой скорости вращения фрезы, что приводит к температурным деформациям тонких плит. Строгание происходит на умеренных скоростях, поэтому заготовка почти не нагревается и сохраняет свою структуру. Массивные резцы для строгания обладают высокой жесткостью и не вибрируют при встрече с твердыми включениями в литой корке.

Футеровочные плиты из алюминиевой бронзы обладают колоссальной стойкостью к ударно-абразивному износу в условиях постоянного трения. Добавление железа в состав сплава измельчает зерно металла и значительно повышает его поверхностную твердость. Такие плиты устанавливают в бункерах и желобах для защиты основного каркаса машин от разрушения потоком руды или камней.

Бронза эффективно гасит энергию ударов и не дает трещин под действием динамических нагрузок. Сплав БрАЖ9-4 сохраняет свои прочностные характеристики при нагреве до +300℃, что важно для металлургического оборудования. Применение бронзовой защиты в несколько раз увеличивает межремонтный период работы дробилок и мельниц.

В отличие от стали алюминиевая бронза не склонна к образованию искр при контакте с абразивными частицами. Это качество обеспечивает пожарную безопасность при транспортировке горючих материалов на горно-обогатительных комбинатах. Оксидная пленка на поверхности плит предотвращает налипание влажных продуктов и коррозию металла в агрессивной среде. Плиты легко закрепляют при помощи болтов с потайной головкой через предварительно просверленные отверстия.

Процесс термической стабилизации литых бронзовых плит включает длительный отжиг в печах при температуре около +600℃. В процессе кристаллизации в форме расплав остывает неравномерно, поэтому внутри массива металла возникают скрытые силы. Если не провести отпуск заготовок, плита может выгнуться дугой сразу после начала механической обработки на станке.

Во время нагрева атомы легирующих элементов перераспределяются, что приводит к релаксации атомной решетки сплава. После выдержки металл медленно охлаждают вместе с печью для предотвращения появления новых температурных градиентов.

Для особо точных плит применяют метод вибрационной стабилизации, когда на заготовку воздействуют механическими колебаниями определенной частоты. Вибрация ускоряет процесс снятия напряжений без нагрева металла, что экономит электроэнергию и время производства. Эффективность процедур проверяют при помощи тензодатчиков или метода рентгеновской дифракции. Литые плиты в состоянии после отжига становятся более податливыми для сверления и фрезерования пазов.

Для высокоточной механической обработки тонких литых плит используют вакуумные плиты-спутники, которые обеспечивают равномерный прижим по всей площади заготовки. Метод исключает деформацию металла, которая часто возникает при использовании обычных механических прижимов или тисков.

Плиту укладывают на резиновую сетку-уплотнитель, после чего насос откачивает воздух из специальных каналов в основании стола. Атмосферное давление надежно фиксирует бронзу, что позволяет проводить скоростное фрезерование и сверление без вибраций. Подобная технология незаменима при изготовлении плоских антифрикционных вкладышей и декоративных панелей.

При работе с массивными плитами вакуумный способ комбинируют с боковыми упорами для предотвращения сдвига детали под действием сил резания. Алюминиевая бронза обладает высокой жесткостью, поэтому она не прогибается в местах отсутствия опорных точек. После завершения обработки подачу вакуума отключают и деталь легко снимают со стола без повреждения чистовой поверхности.

Размерная стабильность литых бронзовых плит достигается за счет плотной структуры металла и правильного подбора легирующих элементов с низким коэффициентом расширения. В процессе эксплуатации при повышенных температурах бронза сохраняет форму лучше, чем многие виды пластика или мягких сплавов алюминия. Это важно для производства пресс-форм и штампов, где малейшее изменение геометрии ведет к браку готовой продукции.

Оловянные бронзы обладают высокой термической инертностью и не склонны к внезапному короблению при циклическом нагреве до +250℃. Массивность плит способствует равномерному распределению тепловых полей по всему объему заготовки.

Для улучшения стабильности размеров изделия проходят стадию предварительного старения перед финишной механической обработкой. Внутренняя структура металла после такой подготовки становится невосприимчивой к внешним температурным воздействиям. В системах горячего прессования бронзовые плиты обеспечивают идеальную плоскостность изделий из полимеров. Металл не теряет твердость при длительном воздействии жара и не выделяет вредных паров.

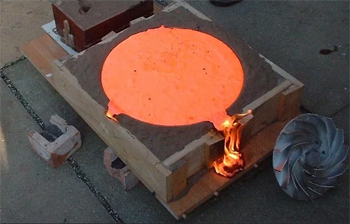

Процесс охлаждения массивных литых плит требует строгого контроля скоростей отвода тепла для предотвращения появления внутренних трещин. Большие блоки могут остывать в течение нескольких суток, находясь внутри литейной формы или в специальных термостатах.

Слишком быстрое охлаждение на воздухе вызывает резкие температурные напряжения между поверхностью и горячим центром заготовки. Неравномерная кристаллизация приводит к образованию зон ликвации, где химический состав сплава отклоняется от заданных норм. Для обеспечения однородности структуры заводы используют метод направленного затвердевания расплава от дна к зеркалу формы.

Медленное остывание способствует росту мелкозернистой структуры, которая обладает лучшими механическими свойствами и высокой плотностью. При литье плит в песчаные формы тепло уходит медленнее, чем в металлических кокилях, что снижает риск закалочных дефектов. Температурные датчики внутри формы позволяют технологам отслеживать процесс в режиме реального времени. После того как металл достигает температуры +200℃, плиты извлекают для окончательной очистки от формовочной смеси.

Сварка литых бронзовых плит возможна при использовании аргонодугового метода на постоянном токе с обязательным предварительным подогревом заготовок. Из-за высокой теплопроводности бронзы энергия дуги быстро рассеивается в массиве металла, что мешает образованию качественной сварочной ванны.

Для работы массивные плиты нагревают в специальных печах или мощными газовыми горелками до температуры +250-300℃. В качестве присадочного материала используют проволоку или прутки, химический состав которых полностью совпадает с маркой основной бронзы. Инертный газ аргон надежно защищает зону шва от окисления и предотвращает появление хрупких включений.

Сварные соединения на плитах часто применяют для наращивания изношенного слоя металла или сборки крупногабаритных конструкций из отдельных сегментов. Разделка кромок под углом 45 градусов обеспечивает глубокое проплавление стыка на всю толщину металла. После завершения сварки узел должен остывать очень медленно под слоем теплоизоляции для исключения холодного растрескивания шва. Качество соединения проверяют методом ультразвуковой дефектоскопии на отсутствие непроваров и шлаковых пор.

Сплав БрО10Ф1 (оловянно-фосфористая бронза) обладает уникальным сочетанием высокой твердости и низкого коэффициента трения в условиях масляного голодания. Фосфор в составе металла повышает предел текучести и способствует образованию твердых включений, которые принимают на себя основную нагрузку.

Плиты из этой бронзы используют для изготовления направляющих в высокоточных станках и координатных машинах. Металл отлично сопротивляется кавитации и точечной коррозии, что гарантирует сохранение точности позиционирования инструмента в течение многих лет. Высокая плотность литой структуры исключает вибрации и обеспечивает бесшумный ход подвижных частей механизмов.

Оловянно-фосфористые плиты хорошо удерживают тонкую пленку смазки даже при вертикальном расположении деталей. Это свойство предотвращает возникновение эффекта «прерывистого скольжения» при малых скоростях подачи оборудования. Материал легко поддается прецизионной шлифовке и доводке до зеркального блеска с минимальной шероховатостью. Из плит вытачивают сложные клинья и вкладыши, которые сохраняют свою геометрию под действием циклических давлений.

Для раскроя бронзовых плит толщиной более 100 мм используют мощные ленточнопильные станки с гидравлической подачей рамы. Ленточная пила обеспечивает вертикальную точность реза и оставляет минимальное количество отходов в виде стружки.

Во время процесса в зону контакта обязательно подают струю смазочно-охлаждающей жидкости для предотвращения перегрева полотна. Это позволяет поддерживать высокую скорость резания и получать ровный торец, не требующий длительной шлифовки.

Если плита имеет сложный контур, применяют гидроабразивную резку под высоким давлением воды с песком. Этот метод исключает термическое воздействие на металл и сохраняет его исходные физические свойства.

Плазменная резка для бронзы используется реже, так как она может вызвать оплавление краев и изменение структуры сплава в зоне нагрева. Лазерные установки эффективно справляются с листами до 5-10 мм, но для более толстых плит их мощности часто не хватает.
