Полировка алюминия

Чистый алюминий серий 1000 имеет высокую пластичность, поэтому легко поддается всем видам финишной обработки. Но для получения глубокого зеркального блеска часто выбирают сплавы магниевой группы 5000 или авиационный алюминий 6000.

Содержание магния и кремния придает металлу необходимую твердость: абразивный инструмент срезает микронеровности без образования вязкой стружки. Дюралюминий серии 2000 тоже показывает отличные результаты, но высокое содержание меди в составе требует точного подбора химических реагентов.

Качество поверхности после обработки зависит от чистоты исходного проката и отсутствия в нем крупных включений железа. Если сплав содержит много кремния, как в случае с литейными силуминами, зеркальный эффект будет менее выраженным. Для таких деталей чаще применяют электрохимические методы, которые нивелируют неоднородность структуры.

На производстве предварительно проводят спектральный анализ заготовки: данные о составе помогают составить технологический план.

Отполированный алюминий мгновенно вступает в реакцию с кислородом, в результате чего на поверхности возникает тонкая оксидная пленка. Без дополнительной защиты металл быстро тускнеет и теряет первоначальный вид под воздействием влаги или дорожных реагентов.

Самым надежным промышленным способом защиты признают анодирование: в процессе электролиза на детали создают плотный прозрачный слой оксида. Такая броня имеет толщину от 5 до 20 мкм и надежно закрывает доступ воздуха к чистому металлу. Существуют также специальные лаки по металлу, которые наносят в покрасочных камерах для сохранения декоративного эффекта.

Для менее нагруженных деталей применяют восковые или полимерные составы, которые создают гидрофобный барьер. Вода просто скатывается с поверхности, не оставляя солевых разводов и следов окисления.

Владельцы оборудования часто используют профессиональные консерванты: они заполняют микропоры и предотвращают потемнение сплава на открытом воздухе. Регулярный уход с применением мягких салфеток позволяет поддерживать зеркальный блеск в течение нескольких лет.

Литые детали имеют специфическую пористую структуру, которая затрудняет получение идеального отражения. В процессе отливки внутри металла могут оставаться микроскопические пузырьки газа или частицы формовочной смеси. При механической полировке эти дефекты вскрываются, поэтому поверхность часто напоминает «апельсиновую корку».

Для достижения зеркального результата такие изделия сначала подвергают многократной шлифовке абразивами разной зернистости. Оператор постепенно снижает шероховатость, пока все видимые поры не будут удалены вместе с верхним слоем металла.

Электрохимическая полировка подходит для литья гораздо лучше, так как выравнивает поверхность на молекулярном уровне. Реактивы проникают в мелкие углубления и растворяют выступающие пики рельефа, что придает детали однородный блеск. После такой процедуры литой алюминий выглядит как цельное кованое изделие. Технологию часто применяют для обработки корпусов приборов, деталей двигателей и элементов сложной фурнитуры.

На крупных предприятиях используют автоматические линии, которые состоят из нескольких последовательных станций обработки. Манипуляторы удерживают деталь и перемещают ее между вращающимися щетками и войлочными кругами. Скорость вращения шпинделей достигает 3000 об/мин, а программное обеспечение контролирует силу прижима с точностью до 0.1 кг.

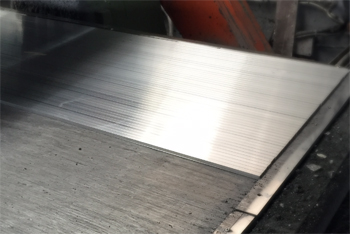

Для плоских листов алюминия подходят широколенточные шлифовальные станки: они обеспечивают равномерный съем металла по всей площади. Такие установки исключают человеческий фактор и гарантируют одинаковое качество в каждой партии товара.

Вибрационные и роторные установки галтовочного типа незаменимы при работе с мелкими метизами и фурнитурой. В барабан загружают детали вместе с полировальными телами из керамики, пластика или дерева. В процессе вращения происходит деликатное трение, которое удаляет заусенцы и придает алюминию ровный сатиновый или зеркальный блеск. Влажная галтовка с добавлением щелочных составов ускоряет процесс и предотвращает засаливание абразива.

Механическое трение неизбежно вызывает рост температуры в зоне контакта инструмента с заготовкой. Алюминий обладает высокой теплопроводностью, поэтому тепло быстро распределяется по всему объему детали. При интенсивной полировке температура поверхности может достигать +120℃ или даже +150℃.

Перегрев опасен для тонкостенных изделий: он вызывает тепловую деформацию и изменение геометрических размеров. Кроме того, чрезмерный нагрев приводит к подгоранию полировальной пасты, что оставляет на металле трудноудаляемые темные пятна.

Мастера используют специальные смазочно-охлаждающие жидкости или аэрозоли для снижения тепловой нагрузки. Подача сжатого воздуха в зону обработки тоже помогает отводить лишнюю энергию и удалять частицы отработанного абразива. На автоматических станках оператор настраивает циклы охлаждения: инструмент делает паузы после каждого прохода. При химической и электрохимической полировке температуру раствора поддерживают в пределах +60–90℃.

Полировка закрывает микропоры на поверхности металла и удаляет очаги потенциальной коррозии. На гладком алюминии влаге и агрессивным химикатам гораздо труднее зацепиться за рельеф. Это свойство значительно продлевает срок службы изделий в условиях высокой влажности или морского климата.

Удаление оксидной пленки во время полировки открывает чистый слой металла, который тут же начинает восстанавливать естественную защиту. В результате образуется более плотный и однородный барьер, чем у необработанного проката.

Но стоит учитывать, что механическая обработка снимает защитные покрытия, если они были нанесены ранее. Лишенные защиты участки станут уязвимыми для окисления, если их не законсервировать воском или лаком.

Химическая полировка в растворах кислот дополнительно пассивирует поверхность: на металле возникает прочный защитный слой. Этот метод часто выбирают для деталей, которые эксплуатируют в контакте с пищевыми продуктами или медикаментами. Гладкий металл легче поддается очистке и не разрушается под воздействием дезинфицирующих средств.

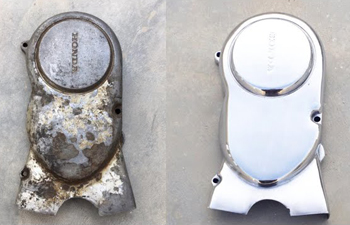

Глубокие механические повреждения невозможно устранить только полировочными кругами. Процесс восстановления начинают с локальной шлифовки поврежденного участка жесткими абразивами. Мастер постепенно сошлифовывает металл вокруг забоины, создавая плавный переход к основной плоскости.

Если глубина вмятины превышает 0.3 мм, может потребоваться аргонодуговая сварка для заполнения дефекта новым материалом. После наплавки излишки металла срезают фрезой и выравнивают зону обработки до общего уровня листа.

Финальный этап включает последовательное уменьшение зернистости наждачной бумаги от P 400 до P 2000. Важно соблюдать направление движения инструмента, чтобы избежать появления видимых границ между старым и новым слоем. Только после достижения полной плоскостности приступают к наведению зеркального блеска пастами.

Оборудование для пищевых производств должно иметь минимальную шероховатость Ra не более 0.4 мкм. На таких поверхностях отсутствуют зоны застоя, где могут скапливаться бактерии или остатки органических веществ. Механическую полировку проводят без использования токсичных паст на основе нефтепродуктов или парафинов.

Специалисты применяют водорастворимые составы, которые легко удаляются горячей водой после завершения процесса. Все инструменты должны быть стерильно чистыми, чтобы исключить попадание посторонних включений в структуру алюминия.

Химическая полировка в данном сегменте считается более предпочтительной из-за глубокой очистки металла. Кислотные растворы полностью растворяют микрочастицы загрязнений и обеззараживают заготовку. После обработки детали тщательно промывают дистиллированной водой в несколько этапов. Чистоту поверхности контролируют с помощью тестов на адгезию и бактериологических смывов.

Полировальные пасты выполняют роль связующего звена между инструментом и металлом. В их состав входят микроскопические частицы твердых оксидов, которые выполняют тончайшее срезание неровностей. Жировая или восковая основа пасты удерживает абразив на круге и предотвращает его разлет по цеху. Также смазка снижает коэффициент трения, что защищает алюминий от перегрева и появления «прижогов». Без использования пасты войлочный диск просто загладит грязь, но не создаст глубокого отражающего эффекта.

Для каждого этапа работ существует свой тип состава с разным размером зерна. Грубые пасты имеют темный или серый цвет и служат для предварительного выравнивания поверхности. Белые и голубые составы содержат самые мелкие частицы для финишного доведения металла до состояния зеркала.

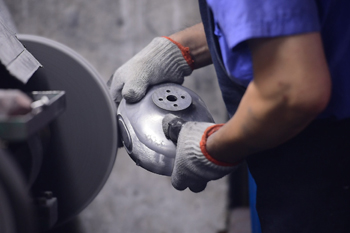

Мастер наносит пасту на вращающийся круг небольшими порциями для поддержания постоянной эффективности процесса. Правильное дозирование состава экономит время и снижает расход материалов.

Время нахождения алюминиевой детали в электролите составляет от 2 до 10 минут. Продолжительность цикла зависит от плотности тока, температуры раствора и желаемой степени блеска. Если передержать изделие в ванне, начнется процесс травления: поверхность станет матовой и рыхлой.

Современные установки оснащают таймерами и датчиками, которые автоматически отключают подачу энергии при достижении нужных параметров. Предварительный нагрев электролита до +70℃ ускоряет реакцию и делает ее более равномерной по всей площади заготовки.

На длительность процесса влияет и геометрия изделия: сложные детали с глубокими полостями требуют больше времени. Ток распределяется по поверхности неравномерно, поэтому для внутренних углов используют дополнительные катоды.

После извлечения из ванны деталь должна быть немедленно промыта в проточной воде для остановки химической реакции. Весь цикл вместе с подготовкой и финальной сушкой занимает около 20–30 минут на одну партию.

Автомобильные диски постоянно подвергаются атаке песка, камней и дорожной химии, что разрушает их заводское покрытие. Восстановление начинают с полной очистки от старого лака и глубоких царапин на специальном станке. Мастер использует алмазную проточку для выравнивания лицевой поверхности обода. Затем следует этап многоступенчатой полировки с применением твердых и мягких кругов.

Финишный блеск наводят с использованием защитных составов на основе диоксида кремния. Данное покрытие создает на алюминии твердый панцирь, который выдерживает высокие температуры и бесконтактную мойку.

Реставрация одного комплекта дисков может занять до двух рабочих дней в зависимости от сложности рисунка. Результат такой работы сохраняется на несколько сезонов при условии правильного ухода. Полированные диски выглядят эффектнее окрашенных аналогов и значительно повышают эстетическую ценность автомобиля.

Цена полировки алюминия складывается из сложности формы детали и ее текущего состояния. Обработка плоских листов дешева, так как процесс легко автоматизируется на ленточных станках. Мелкие изделия со множеством отверстий и внутренних пазов требуют кропотливого ручного труда, что повышает итоговую смету.

Наличие глубоких повреждений или слоев старой краски также увеличивает время подготовки заготовки. Затраты на электроэнергию и дорогостоящие импортные пасты составляют значительную часть себестоимости операции.

Срочность выполнения заказа и объем партии тоже влияют на ценообразование. Крупные серии деталей обрабатывают с существенными скидками благодаря оптимизации производственных циклов. Дополнительные услуги, такие как анодирование или покрытие защитным лаком, оплачиваются отдельно.

Контроль качества проводят при ярком дневном или направленном искусственном свете, чтобы выявить мелкие царапины и «риски». На идеальной поверхности не должно быть мутных зон, пятен или видимых переходов между участками.

Основной технический параметр — шероховатость Ra, которую измеряют электронным профилометром. Для зеркального алюминия этот показатель должен находиться в диапазоне 0.05–0.1 мкм. Прибор проводит иглой по поверхности и фиксирует все микроскопические отклонения от плоскости.

Дополнительно используют блескомеры, которые определяют коэффициент отражения света в процентах. Качественная полировка обеспечивает показатель отражения выше 90% по сравнению с эталонным зеркалом. Для ответственных деталей применяют метод визуального сравнения с контрольными образцами из отраслевых стандартов. Отсутствие остатков полировальной пасты в порах проверяют путем протирки чистой белой тканью.
