Полоса / Шина алюминиевая

Алюминиевая шина и полоса имеют одинаковое прямоугольное сечение, но их назначение в промышленности сильно отличается. Полосой называют универсальный конструкционный материал, который применяют для декоративной отделки, изготовления каркасов или элементов фасадных систем. Шина - термин из сферы электротехники, потому что такое изделие используют для передачи электрического тока в распределительных устройствах.

Электротехнические шины проходят более строгий контроль химического состава, чтобы содержание примесей не снижало проводимость металла. Когда выбирают шину, обращают внимание на чистоту поверхности и отсутствие дефектов, которые могут вызвать локальный перегрев узла под высокой нагрузкой.

Для электротехнических нужд шины чаще поставляют в виде прямых отрезков с ровными кромками без заусенцев. Полоса может иметь более свободные допуски по геометрии, так как ее часто используют как заготовку для последующей механической обработки. В строительстве полосы из алюминия крепят при помощи саморезов или заклепок для фиксации панелей облицовки. В электрощитах шины монтируют на специальные изоляторы и соединяют болтами или сваркой.

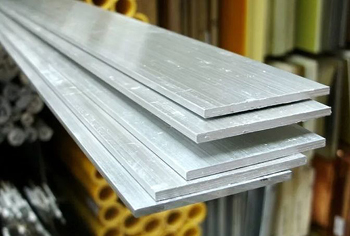

Электрическая проводимость алюминия составляет примерно 61% от показателей чистой меди, поэтому алюминиевая шина должна иметь большее сечение для передачи одинаковой силы тока. Чтобы заменить медный проводник алюминиевым, площадь сечения увеличивают примерно в 1.6 раза.

Несмотря на этот фактор, алюминий в 3 раза легче меди, что дает огромное преимущество при проектировании тяжелых распределительных шкафов. Суммарный вес алюминиевой системы оказывается почти в два раза меньше медного аналога при сохранении тех же электрических характеристик. Инженеры часто выбирают алюминий для снижения нагрузки на опорные строительные конструкции и удешевления проекта.

Алюминий стоит значительно дешевле меди, поэтому использование алюминиевых шин позволяет сократить бюджет на закупку материалов на 40-70%. Металл быстро отдает тепло в окружающую среду, что помогает поддерживать стабильный температурный режим внутри оборудования. Когда проектируют мощные подстанции, алюминий становится приоритетным материалом из-за его доступности и стабильных физических свойств.

Для гибки алюминиевой полосы важно правильно подобрать радиус поворота инструмента, который зависит от толщины металла и его состояния. Если используют мягкий отожженный алюминий марки АД0М, радиус гиба может быть минимальным или даже равным нулю. Закаленные сплавы типа АД31Т5 обладают высокой жесткостью, поэтому для них устанавливают радиус не менее 2-3 толщин заготовки.

При резком сгибании прочного металла на внешней стороне угла могут появиться разрывы волокон, которые снижают несущую способность детали. Чтобы избежать этого дефекта, полосу гнут плавно при помощи специальных прессов или ручных приспособлений с радиусными оправками.

Направление гиба относительно волокон проката также имеет значение для сохранения целостности материала. Когда линию сгиба располагают поперек направления прокатки, риск появления трещин сводится к минимуму. Профессионалы часто немного подогревают зону деформации при помощи строительного фена, если нужно согнуть толстую шину под острым углом. Нагрев до +150℃ временно повышает пластичность сплава и снимает внутренние напряжения в зоне контакта с инструментом.

Прямое соединение алюминия и меди приводит к возникновению гальванической пары, которая быстро разрушает алюминий под воздействием влаги. Из-за большой разницы электрохимических потенциалов алюминий начинает окисляться и превращается в белый порошок. Этот процесс резко увеличивает переходное сопротивление контакта, что вызывает сильный нагрев и может привести к пожару в электроустановке.

Чтобы избежать опасной реакции, в местах стыковки используют специальные переходные медно-алюминиевые пластины. Такие детали изготавливают методом диффузионной сварки, который исключает наличие воздушной прослойки между двумя разными металлами.

Альтернативный способ защиты - применение болтовых соединений с использованием алюмомедных наконечников или шайб. Поверхность алюминиевой шины перед монтажом тщательно зачищают и покрывают нейтральной кварце-вазелиновой пастой для изоляции от кислорода. Смазка предотвращает повторное образование оксидной пленки и защищает стык от проникновения атмосферной влаги.

Если оборудование работает в сухом помещении, можно использовать оловянное покрытие контактных зон шины. Олово служит нейтральным барьером и позволяет надежно соединять алюминий с медными жилами кабелей или шинами.

На поверхности алюминия всегда присутствует тонкая оксидная пленка, которая не проводит электрический ток и мешает качественному соединению. Перед сборкой узла оксидный слой нужно обязательно удалить механическим способом при помощи стальной щетки или наждачной бумаги.

Обработку проводят непосредственно перед монтажом, потому что пленка восстанавливается на воздухе в течение нескольких секунд. Сразу после зачистки на металл наносят слой контактной проводящей пасты, которая заполняет микроскопические неровности и защищает зону контакта от окисления. Такой метод снижает переходное сопротивление в несколько раз и предотвращает перегрев шинных сборок.

Если шина имеет анодированное покрытие, его нужно полностью сошлифовать в местах будущего контакта. Анодный слой - великолепный изолятор, который полностью блокирует прохождение тока между деталями. При использовании болтового крепежа важно контролировать усилие затяжки при помощи динамометрического ключа. Алюминий обладает свойством текучести под постоянным давлением, поэтому со временем контакт может ослабнуть.

Анодирование превращает поверхность алюминиевой полосы в слой твердого оксида, который обладает высокой стойкостью к царапинам и коррозии. В архитектуре и дизайне этот метод используют для придания металлу различных декоративных оттенков: от серебристого до золотого или черного. Анодированная полоса не пачкает руки и не теряет свой блеск под воздействием солнечных лучей или атмосферных осадков.

В электротехнике оксидный слой служит дополнительной изоляцией, которая предотвращает случайные замыкания при контакте с корпусом оборудования. Толщина защитной пленки может достигать 20 мкм, что гарантирует надежную защиту материала на 30-50 лет эксплуатации.

Процесс проводят в специальных электролитических ваннах, где под действием тока происходит контролируемое наращивание защитного слоя. Анодированный алюминий гораздо лучше держит краску, поэтому полосы часто окрашивают после такой обработки для получения идеального финишного слоя. Поверхность становится химически инертной и не вступает в реакцию с моющими средствами или агрессивными парами в цехах.

Алюминий значительно расширяется при нагреве, поэтому длинные шинные трассы могут деформироваться и сорвать изоляторы с креплений. При изменении температуры на +50℃ шина длиной 10 м удлиняется примерно на 12 мм, что создает огромные механические напряжения.

Чтобы избежать разрушения системы, в конструкции обязательно предусматривают гибкие компенсаторы из тонких алюминиевых лент. Эти элементы принимают на себя все температурные деформации и сохраняют целостность основных шин. Компенсаторы устанавливают через каждые 15-20 м прямой трассы или в местах поворотов проводников.

Используют также скользящие крепления на изоляторах, которые позволяют шине свободно смещаться вдоль своей оси. Овальные отверстия в местах болтовых соединений дают возможность деталям перемещаться без деформации крепежа.

При расчете зазоров учитывают минимальную и максимальную температуру воздуха в помещении и возможный нагрев металла от протекающего тока. Неправильный учет теплового расширения часто приводит к изгибу шин «змейкой» и к нарушению безопасных расстояний между фазами.

Алюминиевая полоса - отличный материал для устройства контура заземления внутри зданий и на промышленных объектах. Металл обладает низким сопротивлением и быстро отводит токи утечки в землю, обеспечивая безопасность персонала и оборудования.

Полосу легко монтировать на стены при помощи дюбелей или специальных держателей, потому что она мало весит и хорошо гнется по углам. В отличие от стали алюминий не требует покраски для защиты от коррозии, что упрощает техническое обслуживание системы. Контур заземления из алюминия сохраняет проводимость в течение десятилетий без ухудшения характеристик.

Нужно помнить, что алюминий нельзя укладывать непосредственно в землю или бетон без дополнительной защитной оболочки. Щелочная среда бетона и почвенная влага могут вызвать быструю коррозию металла в местах выхода на поверхность. Для подземной части контура обычно используют стальные оцинкованные электроды, которые соединяют с алюминиевой полосой выше уровня грунта.

Для раскроя алюминиевых шин используют дисковые пилы с твердосплавными напайками или специальные рычажные ножницы по металлу. Пила обеспечивает высокую точность и чистый срез без деформации кромок, что важно для плотной стыковки шин в узлах. Высокая скорость вращения диска позволяет избежать налипания мягкого металла на режущие кромки зуба. Во время работы линию реза смазывают парафином или специальным маслом для охлаждения и облегчения хода инструмента.

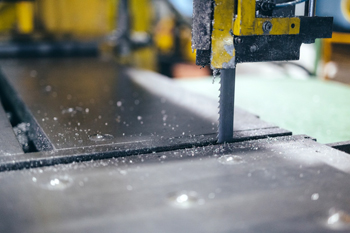

Ленточнопильные станки также хорошо справляются с резкой пачек полос, когда нужно заготовить большое количество одинаковых деталей. Тонкую полосу - до 3 мм - можно резать ручными ножницами по металлу или на гильотинных станках. Гильотина дает идеально ровный край и высокую производительность при массовом производстве заготовок.

При механической резке важно следить за чистотой поверхности, так как алюминиевая стружка может поцарапать зеркальный блеск металла. После завершения раскроя торцы шины обязательно обрабатывают напильником или зенковкой для удаления острых заусенцев.

Сплав АД31 содержит добавки магния и кремния, которые делают алюминиевую полосу гораздо прочнее и жестче по сравнению с чистым металлом. Этот материал отлично держит форму и сопротивляется изгибу под собственным весом, поэтому его часто выбирают для создания длинных несущих каркасов. Сплав обладает великолепной коррозионной стойкостью и не тускнеет на открытом воздухе в течение долгого времени.

АД31 хорошо поддается анодированию, что позволяет получать изделия с идеальной декоративной поверхностью для мебельной индустрии. Прочность материала позволяет уменьшить толщину деталей без потери надежности всей конструкции.

Электропроводность АД31 составляет около 54-56% от меди, что немного ниже показателей чистого алюминия АД0. Несмотря на это, сплав активно используют для изготовления распределительных шин, когда требуется высокая механическая прочность опорных узлов. Полосы из АД31Т5 легко обрабатываются на фрезерных и сверлильных станках, давая чистую поверхность отверстий. Металл не склонен к образованию трещин при циклическом нагреве и охлаждении оборудования под нагрузкой.

Сварка алюминиевых шин методом аргонодуговой сварки (TIG) обеспечивает максимально надежное и долговечное соединение с минимальным переходным сопротивлением. Сварной стык превращает несколько отрезков в монолитный проводник, который не требует периодической подтяжки болтов.

Это особенно важно для труднодоступных мест и систем, работающих в условиях постоянной вибрации. Инертный газ аргон защищает расплавленный металл от окисления и гарантирует отсутствие пор внутри шва. Сварное соединение выдерживает такие же токовые нагрузки, как и целое сечение шины, без риска локального перегрева.

Перед началом работ поверхность шин очищают от оксидной пленки и обезжиривают специальными растворителями. Важно использовать присадочный пруток из того же сплава, что и основной материал шины, для сохранения однородности структуры. В электрощитах сварку применяют для создания главных распределительных магистралей, которые не планируют разбирать в будущем.
