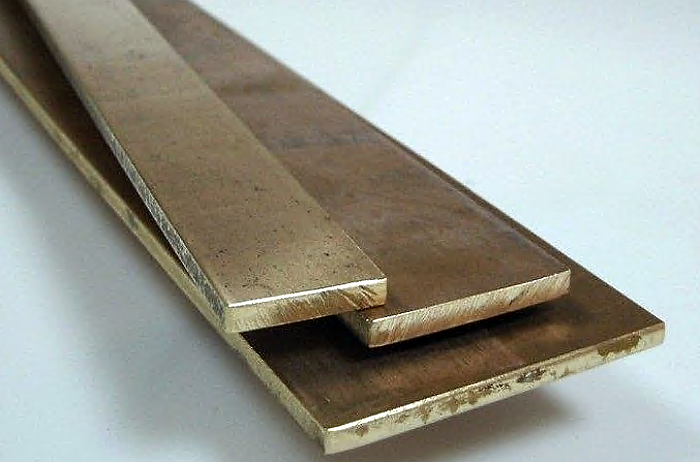

Полоса / Шина бронзовая

Понятие «шина» чаще применяют в энергетике и электротехнике, когда прямоугольный профиль используют для передачи электрического тока в распределительных устройствах. Бронзовые шины имеют строго заданные параметры электропроводности и проходят контроль на наличие вредных примесей, которые могут увеличить сопротивление металла.

Бронзовая полоса — более широкий термин, который охватывает заготовки для машиностроения, строительства и декоративных нужд. Полосу выбирают для изготовления износостойких направляющих, фрикционных пластин или элементов сложной мебельной фурнитуры. Прямоугольное сечение позволяет легко монтировать прокат на плоские поверхности при помощи болтов или мощных заклепок.

Шины поставляют в виде прямых отрезков с идеально ровными кромками, чтобы обеспечить плотный контакт в местах соединений. Полоса может иметь более свободные допуски по размерам, потому что её часто используют как сырье для последующей глубокой переработки. Толщина бронзовых шин обычно составляет от 3 до 15 мм, что гарантирует высокую механическую жесткость токоведущих магистралей.

Электрическая проводимость бронзовых шин составляет от 15% до 60% от показателей чистой меди в зависимости от конкретной марки сплава. Медь проводит ток гораздо лучше, но остается слишком мягким металлом для многих нагруженных технических узлов.

Бронзу выбирают в тех случаях, когда токоведущий элемент должен одновременно выполнять функцию пружины или мощной несущей опоры. Сплавы с добавлением олова или фосфора сохраняют стабильный контакт при сильном механическом прижиме в течение десятилетий. Использование бронзы позволяет уменьшить габариты контактных групп за счет высокой прочности материала на смятие.

Бронза стоит дешевле меди, поэтому её применение в массивных заземляющих контурах дает значительную экономическую выгоду. Металл обладает высокой температурой размягчения, что исключает потерю упругости контактов при кратковременных перегрузках сети. Когда проектируют мощные рубильники, бронзовые полосы служат основой для подвижных ножей и неподвижных губок аппарата. Оксидная пленка на бронзе имеет невысокое сопротивление, поэтому потери мощности на нагрев стыков остаются в пределах нормы.

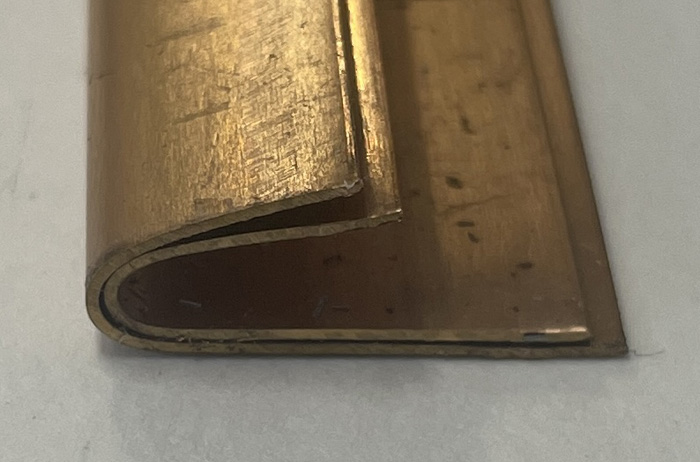

Процесс гибки бронзовой полосы требует учета направления волокон проката, которые образуются в процессе производства материала на стане. Если линию сгиба располагают поперек направления прокатки, металл выдерживает значительные деформации без разрыва структуры. Профессионалы используют специальные прессы с радиусными оправками, чтобы исключить возникновение точечных напряжений в зоне изгиба.

Минимальный радиус поворота зависит от толщины полосы и от её текущего состояния после термической обработки. Для мягких отожженных марок радиус может быть равен толщине заготовки, когда твердые нагартованные шины требуют увеличения этого значения в 3 раза.

Важны также скорость выполнения операции и температура окружающей среды. Бронза обладает высокой вязкостью, поэтому при быстром ударе штампа в металле могут возникнуть микроскопические трещины. Медленная плавная деформация позволяет зернам сплава перестроиться без разрушения связей внутри кристаллической решетки.

Если требуется получить острый угол на толстой полосе, зону изгиба предварительно нагревают до температуры +200℃. Нагрев временно повышает пластичность бронзы и снимает риск внезапного хрупкого разрушения.

Полосы из бериллиевой бронзы БрБ2 — уникальный материал для производства упругих контактов и чувствительных мембран. После цикла закалки и искусственного старения металл приобретает твердость, которая не уступает лучшим маркам легированной стали. Бериллиевая бронза сохраняет пружинные свойства при нагреве до +250℃, когда другие медные сплавы уже начинают размягчаться.

Из такой ленты изготавливают ламели для силовых разъемов, которые выдерживают десятки тысяч циклов включения без потери усилия прижима. Материал обладает великолепной электропроводностью, поэтому он не перегревается при прохождении токов большой величины.

Металл не имеет собственного магнитного момента и не вносит искажений в работу точных электронных датчиков и навигационных систем. Высокая плотность литой структуры исключает появление внутренних пустот, что важно для стабильности характеристик приборов. Бронза БрБ2 отлично сопротивляется коррозии во влажной среде и не требует нанесения защитных покрытий. При механической обработке полоса дает качественную поверхность, которая легко поддается золочению или серебрению.

Бронзовые полосы выбирают для изготовления сменных пластин скольжения в направляющих тяжелых прессов и станков. Металл обладает уникальной способностью удерживать тонкую пленку масла на поверхности даже при колоссальном удельном давлении. Когда механизм работает, бронза принимает на себя основной износ и надежно защищает стальную станину от появления глубоких задиров.

Свойство внедрения мелких абразивных частиц в мягкую структуру сплава предотвращает повреждение более дорогих валов и осей. Пластины из оловянных марок бронзы обеспечивают плавное и бесшумное движение подвижных кареток оборудования.

Применение плоских вставок упрощает процесс ремонта агрегатов, так как изношенную бронзовую полосу можно быстро заменить на новую. Полосы крепят к основанию при помощи винтов с потайной головкой или специальных клеевых составов. Бронза имеет высокую теплопроводность, поэтому энергия трения моментально уходит в массив детали и рассеивается. Процесс охлаждения зоны контакта предотвращает температурное расширение и заклинивание узла.

Прямое соединение бронзовой полосы со стальным каркасом во влажной среде вызывает бурную электрохимическую реакцию между металлами. Разница электрических потенциалов меди и железа приводит к быстрому разрушению стали, которая выступает в роли активного анода.

Чтобы защитить соединение от коррозии, между поверхностями помещают диэлектрические прокладки из паронита или пластика. Эффективно также применение специальных ингибирующих паст, которые блокируют прохождение тока через зону контакта. Качественная изоляция сохраняет целостность стальных болтов и предотвращает ослабление крепежных узлов со временем.

В условиях морского климата защитные меры усиливают за счет использования герметиков и защитных лаков. Все стыки после сборки плотно закрывают полимерными составами для исключения попадания соленой воды внутрь соединения. Использование нержавеющего крепежа класса А4 значительно снижает риск развития точечной коррозии в местах крепления шин.

Коэффициент теплового расширения бронзы значительно превышает аналогичный показатель стали, что создает трудности при монтаже длинных шинных трасс. При нагреве от протекающего тока шина увеличивается в длине и создает огромные механические усилия на опорные точки. Такое расширение может вызвать деформацию хрупких изоляторов или обрыв крепежных болтов в распределительных шкафах.

Чтобы избежать поломок, в конструкции магистралей обязательно предусматривают температурные зазоры и овальные отверстия для болтов. Инженеры устанавливают специальные компенсаторы, которые представляют собой пакеты из тонких бронзовых или медных лент.

Гибкие связи принимают на себя все линейные перемещения шин и сохраняют целостность основных проводников при резких сменах режимов работы. При расчете компенсаторов учитывают максимальную разницу температур воздуха в помещении и возможный перегрев металла под нагрузкой. Правильное расположение опорных кронштейнов позволяет шине свободно скользить вдоль своей оси без перекосов. А затяжка соединений с применением тарельчатых пружин поддерживает стабильный контакт при тепловых колебаниях.

Добавление свинца в структуру бронзовых шин марки БрОЦС5-5-5 значительно улучшает их обрабатываемость на автоматических станках. Свинец не растворяется в медной основе и распределяется в металле в виде мельчайших изолированных капель. Во время резания эти частицы выполняют функцию внутренней твердой смазки, которая снижает трение между инструментом и бронзой.

Свинцовистые бронзы образуют мелкую ломкую стружку, поэтому на поверхности деталей не остается задиров и наволакивания металла. Подобный прокат выбирают для изготовления сложных гребенок и электрических клемм с большим количеством отверстий.

Присутствие свинца также способствует быстрому прирабатыванию бронзовых полос в узлах трения в процессе их эксплуатации. Если подача жидкого масла временно прекращается, свинец выступает на поверхность и предотвращает схватывание металлов.

Но нужно помнить, что большое содержание свинца снижает механическую прочность материала при ударных нагрузках. Использование таких марок закладывают для деталей, работающих при стабильных скоростях и умеренном давлении.

Поверхность бронзовой полосы со временем покрывается естественным слоем плотных окислов, которые профессионалы именуют патиной. Этот слой имеет разные оттенки — от насыщенного коричневого до темно-зеленого — и служит надежным щитом против атмосферной влаги.

Окисление не разрушает структуру металла, а создает прочный герметичный барьер, который останавливает дальнейшее разрушение глубоких слоев. В архитектурном дизайне патину часто создают искусственно при помощи химических составов для придания изделиям благородного вида старины. Защитная пленка обладает высокой плотностью и не смывается дождевой водой при нахождении бронзы на открытом воздухе.

При возникновении случайных царапин оксидный барьер восстанавливается самостоятельно через несколько дней контакта металла с кислородом. Подобная способность к регенерации обеспечивает долговечность декоративных элементов фасадов и оград в течение столетий. Бронзовые полосы не требуют регулярной покраски или нанесения лака для сохранения своих физических свойств. Металл после образования патины становится химически инертным и не пачкает руки при прикосновении.

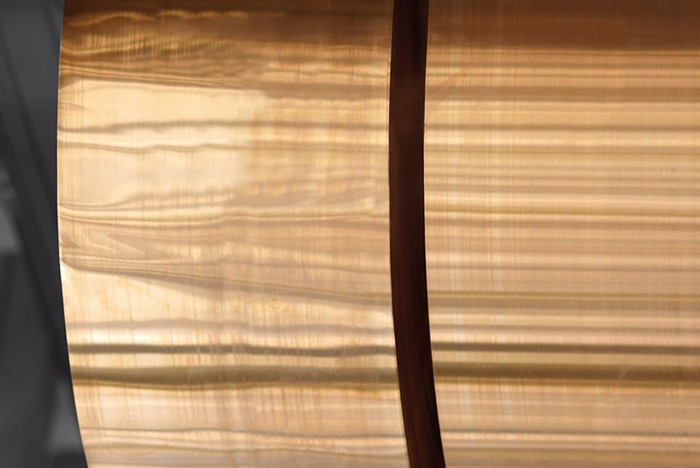

Процесс холодной прокатки бронзовой полосы приводит к деформационному упрочнению структуры металла, которое в металлургии называют наклепом. Зерна сплава вытягиваются вдоль направления движения валков стана, что значительно повышает предел текучести и твердость поверхности. Нагартованная шина обладает более высокой жесткостью, поэтому она лучше сопротивляется изгибу под собственным весом в длинных пролетах.

Эту технологию используют для выпуска тонких токоведущих лент, которые должны сохранять идеальную прямолинейность. После холодной деформации заготовки приобретают зеркальный блеск и очень точные допуски по всей толщине полотна.

Наклеп увеличивает износостойкость бронзы, делая её пригодной для изготовления рабочих органов механизмов. Но при интенсивной деформации металл теряет часть пластичности и становится более хрупким.

Чтобы восстановить способность к гибке без трещин, полосы иногда подвергают промежуточному отжигу в вакуумных печах. Технологи подбирают степень нагартовки в зависимости от функционального назначения будущей детали. Информацию о состоянии упрочнения всегда указывают в маркировке продукции буквами Т или ПТ.

Тонкая оксидная пленка на поверхности бронзовой шины является диэлектриком, поэтому места электрических стыков требуют обязательной подготовки перед монтажом.

Плоскость зачищают металлической щеткой до появления характерного металлического блеска и мгновенно покрывают токопроводящей смазкой. Смазка на основе мелкодисперсного кварца или цинка заполняет микроскопические неровности и предотвращает повторное окисление меди при контакте с кислородом. Плотный прижим деталей при помощи болтов обеспечивает минимальное переходное сопротивление и предотвращает нагрев узла.

При сборке важно контролировать усилие затяжки при помощи динамометрического ключа для исключения деформации мягкого металла. Бронза обладает свойством текучести под давлением, поэтому через некоторое время после монтажа контакты требуют повторной подтяжки. Специалисты часто заменяют обычное болтовое соединение на пайку твердыми припоями для создания неразъемных и полностью герметичных стыков.
