Припасовка

Припасовка обеспечивает точность соединения в пределах 0.002–0.005 мм, потому что такая величина позволяет деталям работать как единый монолитный механизм. Когда зазоры между вкладышем и проймой полностью отсутствуют, вся конструкция выдерживает высокие механические нагрузки и не люфтит.

Слесарь снимает тончайшие слои металла, так как даже одна лишняя стружка мгновенно портит плотность посадки и губит работу. Контроль параметров проводят на каждом этапе подгонки, чтобы вовремя заметить любые отклонения от размеров. Метод пробных сопряжений помогает добиться идеального результата, когда вкладыш входит в отверстие плавно и без малейших перекосов.

Высокий класс чистоты поверхности имеет огромное значение для долговечности узла. Если шероховатость металла превышает норму, соединение быстро теряет свои свойства из-за истирания выступов. Припасовку делают до того момента, когда детали начинают входить друг в друга с легким натягом без применения молотка. Элементы, которые подогнали правильно, прочно удерживаются вместе за счет сил трения и точности обработки кромок.

Замкнутый контур проймы требует от слесаря особого внимания, так как в этом случае вкладыш должен совпадать с отверстием по всему периметру одновременно. Когда пройма имеет полузамкнутую форму, подогнать детали легче, потому что одну сторону можно оставить открытой для контроля. Если контур имеет сложную ломаную линию, приходится обрабатывать каждую грань отдельно и постоянно проверять их взаимное расположение.

Ошибки в одном углу неизбежно ведут к появлению зазоров на противоположной стороне конструкции. Поэтому сначала обрабатывают базовые плоскости, а затем переходят к подгонке мелких элементов и угловых переходов.

Для замкнутых пройм часто используют метод предварительного фрезерования, который оставляет минимальный припуск для ручной доработки. Слесарь аккуратно снимает десятые доли миллиметра, чтобы вкладыш не болтался в отверстии под собственным весом. Когда пройма имеет острые внутренние углы, применяют специальные тонкие надфили с алмазным слоем. Если профиль проймы имеет радиусные закругления, точность сопряжения проверяют с помощью шаблонов.

Проверка на просвет позволяет обнаружить мельчайшие зазоры величиной до 0.002 мм, которые невозможно зафиксировать обычным измерительным инструментом. Слесарь прикладывает вкладыш к пройме и направляет их на яркий источник света, чтобы увидеть тонкие лучи в местах неплотного прилегания металла. Если свет проходит сквозь соединение, на поверхности заготовки остаются выступающие участки, которые мешают полной посадке.

Этот способ считают самым надежным для оценки качества плоскостей и углов на начальном этапе подгонки. Когда детали припасовали правильно, щель полностью исчезает, а граница между элементами становится почти невидимой.

Метод требует определенных условий освещения, потому что слишком яркие лампы могут создавать блики и скрывать реальные дефекты. Слесарь ориентируется на равномерность световой полосы, так как ее прерывистость указывает на неровности поверхности. Когда подгонку завершают, детали должны плотно прилегать друг к другу по всему периметру контакта. Если свет виден хотя бы в одной точке, работу продолжают до полного устранения зазора.

Острые углы требуют ювелирной точности, так как малейшее скругление ребра не позволит вкладышу плотно сесть в пройму. Слесарь использует ромбические или трехгранные надфили, чтобы аккуратно выровнять грани и сохранить четкость вершины угла.

Когда инструмент движется вдоль кромки, мастер контролирует нажим, потому что избыточное усилие может завалить угол. Иногда на вкладыше делают микроскопические канавки, которые называют поднутрениями, чтобы вершина угла не упиралась в дно проймы. Это обеспечивает плотный контакт по боковым плоскостям и гарантирует отсутствие качания детали в отверстии.

Если угол получился тупым, его исправляют за счет съема металла с соседних поверхностей до достижения нужного профиля. Когда работают со сложными контурами, углы проверяют с помощью специальных угольников или шаблонов на просвет. Нельзя использовать грубые напильники, так как они оставляют глубокие борозды, которые мешают точному сопряжению. Припасовка углов занимает большую часть времени, потому что именно здесь чаще всего возникают ошибки.

Метод припасовки на краску применяют для выявления скрытых неровностей, которые не видны при обычном осмотре на свет. Слесарь наносит тонкий слой берлинской лазури или сажи на поверхность проймы, после чего вставляет в нее вкладыш и слегка притирает детали.

В местах контакта на вкладыше остаются четкие цветные пятна, которые указывают на выступающие участки металла. Эти зоны называют пятнами касания, и именно их слесарь должен аккуратно спилить надфилем для улучшения прилегания. Когда краска распределяется по поверхности равномерно и покрывает большую часть площади, припасовку считают успешной.

Слой краски должен быть очень тонким, потому что густой состав заполнит все впадины и даст ложный результат. Мастер повторяет процедуру несколько раз, пока количество пятен на 1 см² не достигнет заданного значения. Если пятна располагаются только по краям, деталь имеет вогнутую форму и требует выравнивания центральной части. Этот способ контроля помогает добиться герметичности соединения без использования дополнительных прокладок.

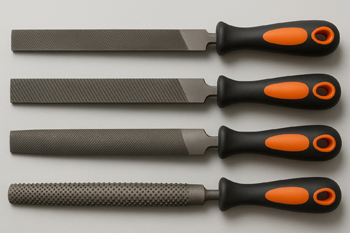

Надфили обладают мелкой насечкой и позволяют снимать металл толщиной в несколько микрон за один проход. Это дает возможность контролировать процесс подгонки с максимальной точностью и не бояться случайного съема лишнего слоя. Когда работают над припасовкой, используют инструменты разной формы: плоские, квадратные, круглые и ножовочные.

Каждая форма надфиля предназначена для обработки конкретных участков контура, будь то плоская стенка или узкий паз. Благодаря компактным размерам инструмент удобно лежит в руке и позволяет работать в самых стесненных местах проймы.

Насечка надфиля не забивается стружкой так быстро, как у обычных напильников, что обеспечивает чистоту поверхности. Если мастер использует алмазные надфили, он может припасовывать детали из твердой стали или сложных сплавов. Контроль нажима на инструмент имеет решающее значение, потому что только так можно добиться идеальной плоскостности граней. После завершения работы поверхность металла приобретает матовый оттенок без глубоких царапин и борозд.

Для достижения симметрии вкладыша относительно проймы используют метод совместной обработки и постоянные замеры штангенциркулем. Слесарь выбирает одну грань в качестве базовой и ведет все расчеты от нее, чтобы исключить накопление погрешностей.

Когда детали имеют сложную форму, их проверяют на симметричность путем переворачивания вкладыша на 180 градусов. Если при перевороте деталь входит в пройму так же плотно, значит, оси симметрии совпадают идеально. Любые отклонения сразу становятся видны по неравномерным зазорам или невозможности вставить вкладыш в отверстие.

Для контроля перпендикулярности осей мастер часто применяет разметочные инструменты и лекальные угольники. Когда контур имеет зеркальные стороны, их подгоняют поочередно, постоянно сравнивая результаты с чертежом. Если симметрия нарушена, приходится снимать металл с той стороны, которая выступает больше, что может уменьшить общие размеры детали. Чтобы этого не случилось, припасовку ведут от центра к краям с постоянным контролем на просвет.

Для припасовки чаще выбирают углеродистые и легированные стали, которые обладают хорошей обрабатываемостью и высокой твердостью. Эти металлы позволяют получить четкие грани и острые углы, которые не сминаются при многократных пробах на сопряжение.

Когда детали изготавливают из чугуна, процесс идет быстрее, но материал требует осторожности из-за своей хрупкости. Бронза и латунь также отлично подходят для припасовочных работ, так как они легко режутся надфилем и позволяют добиться гладкой поверхности. Выбор металла зависит от назначения узла и условий его дальнейшей эксплуатации под нагрузкой.

Мягкие металлы, такие как алюминий, припасовывать сложнее, потому что вязкая стружка забивает насечку инструмента и царапает поверхность. Если детали подвергли закалке, для их подгонки используют только алмазные надфили или специальные притирочные пасты. Мастер учитывает коэффициент теплового расширения материала, чтобы при нагреве во время работы зазоры не исчезли полностью. Когда детали, которые сопрягают, выполнены из разных металлов, их подгонка требует учета разности их твердости.

Шаблон представляет собой жесткую пластину с точным профилем, который повторяет контуры будущей проймы или вкладыша. Его используют в качестве эталона для контроля точности обработки деталей на просвет в процессе слесарных работ. Слесарь прикладывает шаблон к заготовке и видит все отклонения от заданных размеров, что позволяет вовремя внести правки.

Контршаблон — зеркальная копия шаблона, которая служит для проверки его собственного износа и правильности формы. Когда эти два инструмента совмещают, между ними не должно быть никаких просветов, что подтверждает точность измерительной оснастки.

Изготовление этих помощников проводят с особой тщательностью и выбирают твердые стали, чтобы они не теряли форму при частом использовании. Шаблоны позволяют быстро проверять сложные криволинейные профили, которые трудно измерить обычным штангенциркулем. Когда мастер работает над партией одинаковых деталей, использование шаблонов гарантирует их полную взаимозаменяемость. Контршаблон хранят отдельно и используют только для периодической проверки основного шаблона.

Температура металла имеет решающее значение при выполнении прецизионной припасовки, потому что тепловое расширение меняет линейные размеры деталей. Когда слесарь долго работает надфилем, заготовка нагревается от трения, что может привести к временному увеличению объема вкладыша.

Если проводить подгонку горячей детали, после остывания между элементами неизбежно появится люфт. Поэтому мастер периодически делает перерывы в работе или охлаждает заготовки до комнатной температуры перед финальными замерами. Припасовку ответственных узлов проводят в помещениях, где поддерживают стабильную температуру +20℃ для исключения погрешностей.

Для крупных деталей влияние нагрева становится еще заметнее, так как коэффициент расширения стали составляет около 12 мкм на метр на каждый градус. Если вкладыш имеет большие габариты, даже тепло от рук мастера может исказить результаты контроля на просвет. Чтобы не передавать тепло своего тела металлу, специалисты используют защитные перчатки или специальные державки.

Если сопрягаемый узел предназначен для работы в условиях высоких температур, при припасовке оставляют расчетные тепловые зазоры. Это предотвращает заклинивание механизма при нагреве во время эксплуатации.

Подгонка радиусных поверхностей требует использования полукруглых или круглых надфилей, которые должны точно совпадать с кривизной проймы. Слесарь совершает сложные винтовые движения инструментом, чтобы не образовались плоские грани на закругленном профиле.

Когда работают над вкладышем, его форму постоянно сверяют с радиусным шаблоном для достижения идеальной округлости. Контроль на просвет в этом случае проводят по всей дуге контакта, перемещая источник света вдоль сопряжения. Если радиус вкладыша будет больше радиуса проймы, деталь коснется стенок только в одной точке, что создаст неустойчивое соединение.

Для вогнутых поверхностей проймы используют метод притирки с применением абразивных порошков или паст для финишной доводки металла. Если профиль имеет несколько сопряженных радиусов, мастеру приходится плавно переходить от одной кривой к другой без образования ступенек. Ошибки в подгонке округлостей часто ведут к появлению зазоров в местах перехода в прямые линии, поэтому сначала выверяют радиусные участки, а затем подгоняют к ним плоские грани конструкции.

Перекос вкладыша в пройме часто возникает из-за непараллельности боковых стенок или ошибок при опиливании углов. Чтобы этого не случилось, слесарь сначала тщательно выравнивает базовую плоскость проймы и ведет всю дальнейшую подгонку строго перпендикулярно ей. Если вкладыш заходит в отверстие только наполовину и застревает, это указывает на наличие клиновидности одной из деталей.

Для проверки взаимного расположения граней на каждом этапе съема металла мастер использует лекальный угольник. Если перекос не устранить вовремя, припасовка потеряет смысл, так как детали не будут иметь плотного контакта по всей площади.

Использование направляющих линеек и специальных кондукторов помогает удерживать надфиль в нужном положении при обработке глубоких пройм. Когда вкладыш имеет большую длину, контроль параллельности сторон проводят микрометром в нескольких точках. При обнаружении отклонения металл снимают с той стороны, которая мешает правильной ориентации детали. Припасовку ведут до тех пор, пока вкладыш не начнет перемещаться в пройме плавно и без малейшего сопротивления.

Финишная полировка поверхностей после завершения припасовки обычно не требуется, так как мелкая насечка надфиля уже обеспечивает высокую чистоту металла. Чрезмерное увлечение полировкой может нарушить геометрию граней и привести к завалу острых углов. Когда детали должны плотно прилегать друг к другу, матовая поверхность после надфиля лучше удерживает смазку и обеспечивает надежное трение.

Полировку применяют только в тех случаях, когда узел, который припасовали, выполняет декоративные функции или работает в условиях вакуума. Для большинства технических задач достаточно доводки поверхностей мелкозернистыми абразивными брусками.

Если мастер решит отполировать детали, он должен использовать жесткие притиры, которые не позволяют скруглить кромки вкладыша. Использование мягких войлочных кругов на высоких оборотах категорически запрещено, потому что они мгновенно слизывают микроны металла на краях. Когда поверхности становятся зеркальными, контроль на просвет затрудняется из-за сильных бликов от источника света. Обычно слесари ограничиваются удалением мелких рисок и заусенцев, которые могли остаться после грубой подгонки. Готовое соединение должно выглядеть однородным и не иметь видимой границы между элементами при плотном смыкании.
