Проектирование ангаров из металлоконструкций

Выбор основания напрямую зависит от результатов инженерно-геологических изысканий и предполагаемого веса конструкции вместе с оборудованием. Благодаря малой массе стального каркаса проектировщики часто отдают предпочтение облегченным фундаментам. Для небольших неотапливаемых складов на стабильных грунтах оптимально подходят винтовые сваи или мелкозаглубленные столбчатые фундаменты.

Если ангар предназначен для тяжелого производства или размещения спецтехники, проектируется монолитная железобетонная плита. Она одновременно служит надежным полом, способным выдержать высокие точечные нагрузки от станков или колес грузовиков.

Точный расчет глубины заложения ниже уровня промерзания почвы предотвращает сезонные перекосы каркаса и гарантирует сохранение герметичности обшивки в течение всего срока эксплуатации здания.

Снеговая нагрузка в большинстве регионов России становится доминирующим фактором, определяющим прочность кровли. Опасность представляют не только равномерные осадки, но и зоны скопления снега - так называемые снеговые мешки. Они образуются в местах перепада высот кровли, у парапетов, в ендовах и пристройках. В этих точках давление на фермы и прогоны может в несколько раз превышать нормативное.

При проектировании инженеры усиливают такие участки за счет уменьшения шага несущих конструкций или использования профилей с увеличенной толщиной стенки. Игнорирование этого фактора может привести к локальной деформации прогонов или полному обрушению кровельного покрытия под весом мокрого снега.

Точный расчет зон повышенного риска согласно СП 20.13330 обеспечивает безопасность объекта в экстремальные зимние периоды.

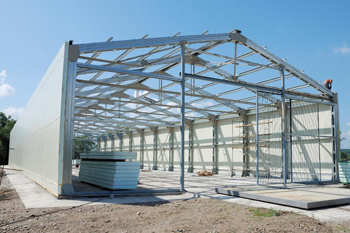

Основное различие заключается в конструкции ограждающих элементов и в требованиях к герметичности каркаса. В холодном ангаре для обшивки используется профилированный лист с полимерным покрытием, который защищает только от осадков и ветра. Проектирование теплого объекта подразумевает использование сэндвич-панелей или технологии послойной сборки с использованием минеральной ваты.

При разработке документации инженеры рассчитывают толщину утеплителя исходя из климатической зоны и требуемой температуры внутри помещения. Важнейшей задачей является исключение мостиков холода в местах примыкания панелей к стальным колоннам и цоколю.

Использование терморазделяющих прокладок и специализированных фасонных элементов на этапе проектирования позволяет существенно снизить затраты на отопление и предотвращает образование конденсата на внутренних металлических поверхностях.

Если эксплуатация здания подразумевает перемещение тяжелых грузов, проектировщики закладывают в каркас подкрановые пути. В зависимости от грузоподъемности это может быть подвесная кран-балка или опорный мостовой кран. В первом случае фермы покрытия рассчитываются на дополнительную нагрузку на нижний пояс. Во втором на колоннах ангара проектируют специальные консоли, на которые укладываются подкрановые балки.

Важный нюанс - расчет динамических воздействий, возникающих при резком старте и торможении крана. Инженеры предусматривают систему вертикальных и горизонтальных связей, которые гасят вибрации и предотвращают расшатывание соединений каркаса.

Грамотное проектирование грузоподъемной системы позволяет оптимизировать рабочее пространство и обеспечивает высокую производительность технологических процессов.

Современные металлоконструкции позволяют перекрывать пролеты шириной 24, 30 и более метров без установки промежуточных колонн. Это достигается за счет использования решетчатых ферм из профильных труб или сварных балок переменного сечения.

Свободная планировка внутри ангара дает полную свободу в расстановке производственных линий, складских стеллажей или маневрировании крупногабаритной техники. При проектировании таких систем особое внимание уделяется устойчивости верхнего сжатого пояса ферм. Для этого предусматривается развитая система распорок и прогонов.

Использование большепролетных конструкций повышает инвестиционную привлекательность объекта, так как его можно легко перепрофилировать под любые нужды бизнеса без демонтажа несущих опор. В зданиях с частым шагом внутренних колонн это невозможно.

Ангары, особенно арочного и шатрового типов, обладают значительной парусностью. При сильных порывах ветра возникают не только прижимающие, но и отрывающие силы, стремящиеся сорвать кровлю или опрокинуть здание.

В процессе проектирования инженеры анализируют аэродинамические коэффициенты конструкции с учетом ее ориентации на местности. Расчет ветровой нагрузки определяет количество и диаметр анкерных болтов в фундаменте, а также жесткость стеновых прогонов. Особое внимание уделяется узлам крепления ворот большой площади, которые являются наиболее уязвимыми элементами при штормовом ветре.

Профессиональное проектирование гарантирует стабильность ангара даже на открытых пространствах и в прибрежных зонах, исключая риск вибрационного разрушения крепежных элементов и повреждения фасадной отделки.

Несмотря на негорючесть стали, при нагреве свыше +500 градусов она теряет несущую способность. Для обеспечения требуемого предела огнестойкости (обычно R45 или R90) проектировщики закладывают комплекс мер пассивной защиты. Это может быть нанесение вспучивающихся красок, облицовка гипсокартоном или использование конструктивной защиты базальтовыми плитами.

В проекте ангара обязательно рассчитывают пути эвакуации, количество и расположение противопожарных дверей и люков дымоудаления. На этапе разработки раздела ПБ инженеры учитывают функциональную пожарную опасность объекта в зависимости от типа хранимых материалов или специфики производства.

Наличие в документации детального плана огнезащитных работ является необходимым условием для получения положительного заключения экспертизы и последующего ввода здания в эксплуатацию.

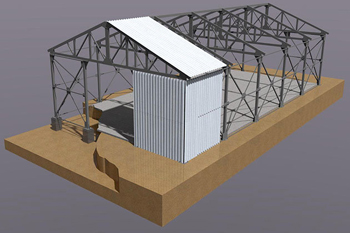

Применение BIM-технологий и трехмерного моделирования при проектировании ангаров позволяет создать точный цифровой двойник здания. Программное обеспечение автоматически проверяет все узлы сопряжения деталей на наличие пространственных коллизий. Это гарантирует, что при монтаже на объекте балки не упрутся в коммуникации, а болтовые отверстия совпадут с микронной точностью.

3D-модель служит основой для автоматической генерации чертежей КМД и спецификаций материалов, что исключает ошибки ручного счета. Заказчик может наглядно увидеть будущий объект, оценить его эргономику и при необходимости внести правки до начала резки металла.

Инвестиции в качественное проектирование в объеме окупаются за счет отсутствия переделок на стройплощадке, сокращая общие сроки реализации проекта на двадцать или тридцать процентов.

Для экономии электроэнергии и создания комфортных условий труда в проекте часто предусматривают светопрозрачные вставки. Это могут быть ленточные окна в стенах или зенитные фонари на кровле. При проектировании кровельного освещения используют листы профилированного светопропускающего поликарбоната, которые по форме полностью совпадают с металлическим профилем. Это обеспечивает идеальную герметичность стыков и исключает протечки.

Инженеры рассчитывают необходимую площадь остекления согласно нормам естественной инсоляции для конкретного вида деятельности. Важно учитывать, что световые проемы не должны снижать общую жесткость каркаса и теплотехнические характеристики здания.

Использование дневного света позволяет снизить затраты на освещение ангара в светлое время суток на 50% и более.

Строительство в сейсмоопасных зонах требует применения специальных инженерных решений для повышения живучести каркаса. При проектировании таких ангаров используют системы крестовых связей и жестких узлов, способных поглощать энергию подземных толчков без разрушения.

Инженеры проводят расчеты на динамические воздействия, моделируя поведение здания при землетрясении заданной балльности. Малый собственный вес металлоконструкций становится преимуществом, так как инерционные силы в стальных зданиях значительно ниже, чем в бетонных.

В проекте предусматривают увеличенные зазоры в деформационных швах и использование пластичных марок стали. Соблюдение норм сейсмостойкого строительства на этапе проектирования защищает инвестиции заказчика и гарантирует безопасность персонала и сохранность дорогостоящего оборудования при природных катаклизмах.

Проектирование аграрных ангаров требует учета биологических процессов, происходящих при хранении зерна. Зерновая масса выделяет тепло и влагу, что без должной вентиляции приводит к самосогреванию и порче продукта.

В проекте предусматривают каналы в полу для подачи воздуха и мощные вытяжные вентиляторы в торцах здания или на кровле. Инженеры рассчитывают необходимый объем воздухообмена исходя из емкости хранилища и типа культуры. Важно обеспечить равномерное распределение воздушных потоков по всему объему насыпи, исключая застойные зоны. Часто системы вентиляции оснащают датчиками температуры и влажности, интегрированными в автоматическую систему управления.

Профессиональное проектирование микроклимата позволяет сохранить качество урожая в течение всего года и предотвращает развитие плесени и вредителей внутри склада.
