Проектирование быстровозводимых зданий

Разработка документации для зданий из металлоконструкций делится на два ключевых этапа. Стадия КМ (конструкции металлические) считается базовой. На этом этапе инженер производит общие расчеты, определяет конструктивную схему здания, выбирает типы сечений профилей и рассчитывает нагрузки на фундамент. Именно проект КМ проходит государственную или негосударственную экспертизу для получения разрешения на строительство.

Стадия КМД (конструкции металлические деталировочные) - более глубокая проработка, выполняемая чаще всего конструкторским отделом завода-изготовителя. Здесь каждый элемент прорисовывается до мельчайших подробностей: указываются точные размеры каждой детали, расположение всех отверстий для болтовых соединений, типы и катеты сварных швов. Без чертежей КМД невозможно запустить производство металлоконструкций на станках, так как именно они становятся детальной инструкцией для цеха.

Проектирование любого быстровозводимого объекта жестко привязано к географии строительства согласно СП 20.13330.2016 «Нагрузки и воздействия». Территория страны разделена на районы, для каждого из которых определены нормативные значения веса снегового покрова и давления ветра. Например, здание, спроектированное для Краснодарского края, нельзя строить в Мурманске, так как оно попросту сложится под весом снега.

Инженер-конструктор закладывает в проект запас прочности, выбирая соответствующую толщину стали и шаг колонн. Недобросовестные проектировщики иногда занижают эти показатели для уменьшения металлоемкости и цены, что ведет к риску обрушения.

Грамотный проект - баланс между безопасностью и экономией. Металлоконструкции должны быть максимально легкими, но гарантированно выдерживать пиковые погодные нагрузки, характерные для данной местности в течение последних 50 лет.

Типовое проектирование - отличный способ сэкономить до 30–50% бюджета на проектных работах и сократить сроки. Однако «типовой» не означает «готовый к строительству немедленно». Любой такой проект требует обязательной привязки к местности.

В первую очередь перепроектируется фундаментная часть, так как геологические условия (тип грунта, уровень грунтовых вод, глубина промерзания) на каждом участке индивидуальны. Также корректируется раздел «Схема планировочной организации земельного участка» с учетом существующих подъездных путей и инженерных сетей.

Если типовой проект был разработан для теплого климата, а реализуется в северном регионе, потребуется перерасчет толщины утеплителя сэндвич-панелей и мощности системы отопления. В остальном конструктив каркаса остается неизменным, что позволяет заводу-изготовителю использовать уже готовые шаблоны и формы для производства.

Главная особенность быстровозводимых зданий - их относительная легкость по сравнению с кирпичными или бетонными. Это позволяет использовать более экономичные типы фундаментов: мелкозаглубленные ленточные, столбчатые или свайные с ростверком.

При проектировании фундамента ключевое значение имеют данные инженерно-геологических изысканий. Конструктор рассчитывает не только вертикальные нагрузки от веса самого здания и оборудования, но и значительные «выдергивающие» и опрокидывающие нагрузки, возникающие при сильном ветре (парусность здания).

В проекте обязательно указывают точки установки закладных деталей или анкерных болтов, на которые впоследствии будут монтироваться несущие колонны каркаса. Точность позиционирования анкеров при заливке фундамента должна быть ювелирной: допуски составляют несколько миллиметров. Иначе возникнут серьезные проблемы при сборке стального каркаса.

Металл при воздействии высоких температур быстро теряет несущую способность, поэтому проектирование систем огнезащиты обязательный раздел согласно ФЗ-123. В зависимости от степени огнестойкости здания и функциональной пожарной опасности конструкторы подбирают оптимальный метод защиты.

Для складов и промышленных цехов часто применяют специальные огнезащитные краски и лаки, которые при нагревании вспучиваются и создают теплоизоляционный слой. Для объектов с повышенными требованиями, таких как социальные учреждения и торговые центры, может быть предусмотрена конструктивная огнезащита: облицовка колонн и балок базальтовыми плитами, гипсокартоном или нанесение штукатурных составов.

В проекте детально прописывается требуемый предел огнестойкости для каждого типа конструкций (R, RE, REI), что важно для прохождения проверки пожарной инспекцией перед вводом в эксплуатацию.

Да, это одно из главных преимуществ каркасного строительства, которое можно заложить еще на стадии архитектурных решений. Если заказчик планирует в будущем увеличить площадь склада или цеха, проектировщик может предусмотреть техническую возможность пристройки новых пролетов без демонтажа существующих несущих элементов. Для этого в конструкцию закладывают узлы соединения с запасом прочности, а фундаментные плиты в местах будущего примыкания проектируются с учетом дополнительных нагрузок.

Также возможно заложить в проект «антресольный этаж» (внутренний полуэтаж для офисов или хранения), даже если его строительство планируется через несколько лет. Такой подход при проектировании позволяет бизнесу масштабироваться с минимальными затратами, избегая капитальной переделки всего каркаса и длительной остановки рабочих процессов.

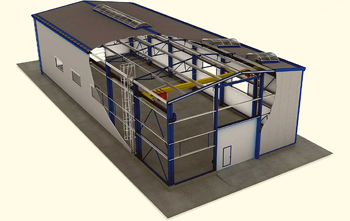

Использование моделирующих технологий при работе с металлоконструкциями сегодня стало стандартом отсутствия ошибок. В отличие от плоских чертежей 3D-модель позволяет увидеть «коллизии» - случайные пересечения элементов. Например, когда вентиляционная труба проходит сквозь несущую балку.

Программные комплексы позволяют автоматически формировать спецификации металлопроката с точностью до килограмма, что исключает закупку лишнего материала. Кроме того, цифровая модель здания содержит информацию о каждом болте и марке стали. Это значительно облегчает монтаж: строители на площадке могут открыть модель на планшете и увидеть сложный узел в объеме.

Для заказчика 3D-визуализация - возможность совершить виртуальную прогулку по будущему объекту, оценить эргономику пространства и расположение оборудования еще до того, как будет забит первый колышек на стройплощадке.

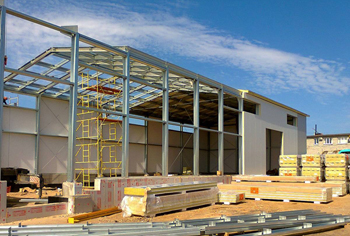

Разница в подходе к ограждающим конструкциям и к расчету каркаса. «Холодные» здания (склады, навесы) проектируют с использованием профилированного стального листа. Здесь основное внимание уделяется защите от осадков и ветра. «Теплые» здания требуют применения сэндвич-панелей с утеплителем - минеральной ватой или PIR/PUR. При проектировании таких объектов инженер выполняет теплотехнический расчет, чтобы определить оптимальную толщину панелей для конкретного климата и исключить «мостики холода» в местах примыкания панелей к стальному каркасу.

Важно учитывать, что сэндвич-панели создают дополнительную нагрузку на каркас и имеют свои требования к шагу прогонов - горизонтальных направляющих. Также в «теплых» проектах детально прорабатываются узлы уплотнения оконных и дверных проемов, фасонные элементы и система вентиляции, чтобы внутри здания не скапливался конденсат.

Металлоемкость - основной показатель, влияющий на итоговую стоимость объекта. Опытный проектировщик стремится минимизировать вес каркаса, так как цена металла за тонну сегодня весьма высока.

Для оптимизации используют современные расчетные комплексы, которые позволяют заменить тяжелые горячекатаные двутавры более легкими сварными балками переменного сечения или тонкостенными оцинкованными профилями (ЛСТК), где это допустимо по нагрузкам. Также применяется проектирование решетчатых конструкций вместо сплошных балок, что значительно снижает вес перекрытий при больших пролетах.

Важно понимать, что чрезмерная экономия опасна: грамотный инженер убирает лишний металл только там, где он не работает на прочность, сохраняя при этом жесткость всей системы в соответствии с требованиями ГОСТа 27751-2014 по надежности строительных конструкций.

Быстровозводимые здания считаются одними из самых экологичных. Во-первых, при их проектировании закладываются материалы, подлежащие практически полной вторичной переработке. Во-вторых, монтаж такого здания на площадке - «чистый» процесс с минимумом строительного мусора, так как все детали приходят в готовом виде.

В проектной документации прописываются меры по защите окружающей среды: расчет выбросов при работе строительной техники, план рекультивации земель после завершения работ. Кроме того, современные сэндвич-панели с наполнителем из пенополиизоцианурата (PIR) обладают высочайшей энергоэффективностью, что позволяет значительно снизить затраты на отопление здания. А следовательно, уменьшить выбросы углекислого газа в атмосферу в процессе эксплуатации объекта.

Если здание предназначено для производства или логистики, проектирование каркаса ведется с учетом работы мостовых, опорных или подвесных кран-балок. Это важный фактор, так как работающий кран создает не только постоянную нагрузку от своего веса, но и динамические нагрузки при торможении, пуске и перемещении груза.

Инженеры закладывают в проект усиленные подкрановые пути, проектируют более мощные колонны и фундаменты, способные выдержать вибрации и крутящие моменты. В документации четко прописывается режим работы грузоподъемных механизмов и их грузоподъемность (например, 5 или 10 т).

Если попытаться установить кран в здание, проект которого не рассчитан на такое, это приведет к быстрой деформации каркаса, заклиниванию ворот и риску обрушения ферм перекрытия.

Геодезическая съемка участка - фундамент, на котором строится весь проект. Без точных данных о перепадах высот невозможно правильно рассчитать объем земляных работ и вертикальную планировку участка. В проектировании быстровозводимых зданий это особенно важно для правильной посадки объекта: если не учесть уклон рельефа, одна часть здания может оказаться подтопленной, а у другой возникнет неоправданно высокий цоколь.

Геодезисты также выявляют наличие подземных коммуникаций (кабелей, труб), которые могут находиться в зоне застройки. В проекте учитываются охранные зоны этих сетей. Ошибки в геодезии могут привести к тому, что изготовленные на заводе металлоконструкции просто «не сядут» на готовый фундамент или здание перекроет существующий проезд, что потребует дорогостоящих переделок прямо в ходе строительства.

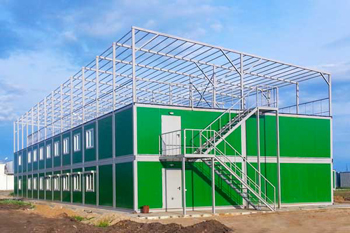

Главное требование к таким объектам - возможность многократной сборки и разборки без повреждения элементов. В проекте минимизируют сварные соединения на площадке, предпочтение отдается исключительно болтовым стыкам. Все детали каркаса и ограждающие конструкции проектируют таким образом, чтобы их габариты соответствовали размерам стандартного грузового транспорта для удобства логистики.

Часто такие здания отмечают как «некапитальные» сооружения, что упрощает юридическую процедуру согласования. При этом конструкторы закладывают в проект повышенную износостойкость узловых соединений и антикоррозийную защиту, так как элементы могут храниться в разобранном виде под открытым небом.

Такие решения популярны для вахтовых поселков, временных штабов строительства и сезонных складов.
