Производство проката

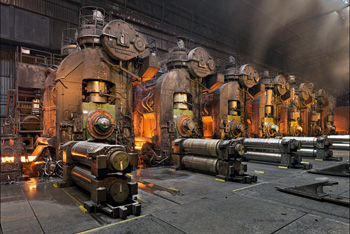

Горячая прокатка проходит при температурах выше +900℃, потому что в таком состоянии сталь становится очень пластичной. Металл легко меняет форму под давлением валков, а внутренняя структура заготовки полностью обновляется.

В процессе деформации зерна металла дробятся и снова срастаются, поэтому в материале исчезают внутренние напряжения. Крупные стальные слитки превращают в плиты и балки за несколько проходов через мощный стан. При остывании на воздухе поверхность неизбежно покрывается слоем темной окалины. Горячекатаный прокат чаще выбирают для производства массивных строительных каркасов, так как в подобных конструкциях не требуется зеркальная чистота поверхности.

Холодную прокатку проводят при комнатной температуре, когда металл уже остыл и прошел стадию очистки в кислотных ваннах. Стальную полосу обжимают валками с огромным усилием, чтобы уменьшить толщину листа до долей миллиметра. В ходе этого процесса происходит наклеп, поэтому сталь приобретает повышенную твердость и прочность на разрыв.

Холоднокатаные листы имеют очень точные геометрические размеры, которые важны для работы автоматических штамповочных линий. Поверхность такого проката получается идеально гладкой и ровной. Этот метод производства стоит дороже из-за больших затрат энергии на деформацию твердого металла.

Высокая точность геометрии проката зависит от жесткости станин прокатного стана и качества настройки калибровочных валков. Современные автоматизированные системы измеряют толщину полосы в режиме реального времени при помощи лазерных или рентгеновских датчиков. Если датчик фиксирует отклонение даже в 0.01 мм, компьютер моментально корректирует зазор между валками.

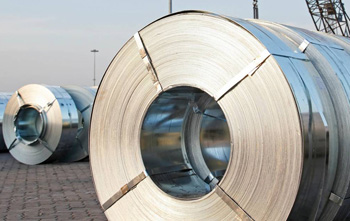

Подобная реакция оборудования позволяет поддерживать стабильные параметры по всей длине рулона, которая может достигать 2000 м. Гидравлические нажимные устройства работают со скоростью несколько миллисекунд. Технология исключает появление разнотолщинности, которая мешает при последующей сварке деталей.

На финальных стадиях производства листы проходят через правильные машины, где многочисленные ролики устраняют малейшую волнистость. Кромки полосы обрезают дисковыми ножницами, чтобы ширина изделия соответствовала государственным стандартам. Контроль плоскостности проводят на специальных столах, так как любые перепады высоты могут привести к браку при лазерной резке.

Калибровка валков перед каждой сменой гарантирует отсутствие дефектов профиля. Однородность металла тоже влияет на точность, потому что мягкие участки стали деформируются сильнее твердых включений.

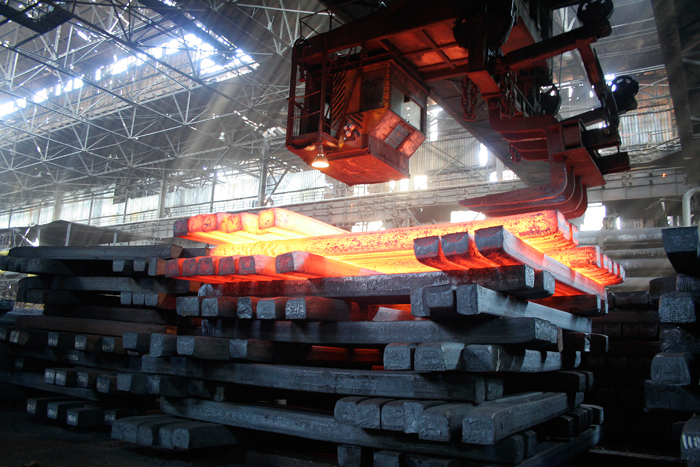

Нагревательные печи подготавливают стальные заготовки к пластической деформации, потому что холодный металл имеет слишком высокое сопротивление. Температура внутри камеры достигает +1250℃, что позволяет равномерно прогреть массивный слиток по всей его толщине.

В печах используют природный газ или мазут, а автоматика строго следит за химическим составом атмосферы. Если в камере будет избыток кислорода, то на поверхности стали вырастет толстый слой окалины. Это приведет к потере 2% ценного металла в виде отходов.

Время нахождения металла в печи рассчитывают исходя из марки стали и размеров сечения. Легированные сплавы требуют медленного и ступенчатого подъема температуры для сохранения целостности структуры. Когда заготовка прогревается полностью, её выталкивают на роликовый конвейер и подают к первой клети стана.

Эффективная теплоизоляция печей снижает расход топлива и уменьшает выбросы углекислого газа в атмосферу. Инженеры часто используют тепло отходящих газов для подогрева воздуха, который поступает в горелки. Скорость работы печного участка определяет общую производительность всей прокатной линии.

Дрессировка - финишная операция, при которой стальной лист обжимают валками с очень малым давлением до 2%. Эта процедура не меняет толщину изделия существенно, но кардинально улучшает механические свойства материала.

В процессе дрессировки устраняется эффект площадки текучести, поэтому при последующей штамповке на деталях не возникают линии зазубрин. Поверхность листа приобретает нужную шероховатость или, наоборот, зеркальный блеск в зависимости от фактуры валков. Такая обработка повышает адгезию лакокрасочных покрытий и защитных полимерных пленок. Сталь становится более податливой при глубокой вытяжке сложных форм.

Метод дрессировки позволяет исправить мелкие дефекты плоскостности, которые могли появиться после отжига рулонов. Листы после такой обработки имеют минимальное коробление, что важно для автоматической подачи в прессы.

Постоянный контроль усилия обжатия гарантирует сохранение структуры металла без избыточного наклепа. Поверхность получается плотной и лишенной микроскопических пор, где могла бы зародиться коррозия. Дрессированные листы используют для производства кузовных деталей машин премиум-класса.

Анализ состава металла проводят в центральной заводской лаборатории при помощи оптико-эмиссионных спектрометров. Маленькую пробу расплава или готовой заготовки помещают в прибор, где мощный электрический разряд испаряет часть стали. Свет от вспышки проходит через систему линз и призм, а специальные датчики фиксируют длину каждой волны.

Программа за несколько секунд определяет содержание 20-30 химических элементов с точностью до миллионных долей. Если количество хрома, никеля или углерода не соответствует норме, технологи вносят корректировки в процесс выплавки. Это исключает выпуск проката, который не выдержит расчетных нагрузок.

Помимо спектрального анализа на производстве используют методы газового анализа для определения содержания водорода и азота. Эти газы могут вызвать внутренние трещины и сделать сталь хрупкой, поэтому их количество строго ограничивают. Каждая партия заготовок получает индивидуальный номер плавки, который дублируют в сертификате качества.

Постоянный мониторинг состава позволяет выпускать прокат с узким диапазоном характеристик. Этот фактор важен для сварных конструкций, где избыток примесей портит качество шва.

Бесшовные трубы не имеют зон термического влияния и сварных стыков, которые всегда считаются слабыми местами конструкции. Вся поверхность изделия обладает одинаковой прочностью и структурой, поэтому металл лучше сопротивляется высокому давлению. Такие трубы производят методом прошивки горячей заготовки, когда валки и оправка формируют полость внутри цельного куска стали.

Отсутствие шва исключает риск протечек из-за дефектов сварки, что критично для транспортировки опасных газов. Бесшовный прокат выдерживает значительные нагрузки на кручение и изгиб, которые часто возникают в буровых установках. Срок службы подобных систем в агрессивных средах в два раза выше.

Сварные трубы изготавливают из плоского листа, который сворачивают в кольцо и соединяют швом при помощи токов высокой частоты. Этот способ обходится дешевле, но такие изделия имеют ограничения по рабочему давлению.

В бесшовных трубах толщина стенки получается более равномерной, так как процесс раскатки идет по всей окружности одновременно. Готовую продукцию проверяют ультразвуком для поиска скрытых пустот в толще металла. Этот вид проката незаменим в атомной энергетике, авиации и нефтедобывающей промышленности.

Двутавровые балки производят на универсальных балочных станах методом горячей прокатки нагретых стальных блюмов. Заготовка проходит через систему калиброванных валков, которые постепенно формируют полки и стенку Н-образного профиля. Вертикальные и горизонтальные ролики работают одновременно, чтобы обеспечить симметрию и нужную толщину каждого элемента.

В процессе деформации металл в углах профиля уплотняется, что придает балке исключительную жесткость при работе на изгиб. Стандартная длина таких изделий составляет 12 м, но некоторые заводы выпускают балки до 24 м для перекрытия больших пролетов. Горячий прокат после выхода из стана плавно охлаждают на реечных холодильниках.

Существуют и сварные двутавры, которые собирают из трех отдельных полос стали на автоматических линиях. В этом случае качество соединения зависит от глубины провара шва под слоем флюса. Прокатные балки считаются более надежными, потому что они не имеют внутренних напряжений от локального нагрева дугой. Геометрия полок строго контролируется на соответствие строительным нормам, так как отклонение даже в градус может нарушить устойчивость всего здания.

Титан обладает высокой химической активностью, поэтому при нагреве мгновенно поглощает кислород и азот из воздуха. Это делает металл хрупким, поэтому прокатку часто проводят в вакууме или в среде защитных инертных газов.

Температурный диапазон обработки титана очень узок и требует поддержания точности до 5℃. Если заготовка перегреется, структура зерна станет слишком крупной, что снизит ударную вязкость материала. Для работы с титаном используют специальные валки с полированной поверхностью, которые исключают налипание частиц металла. Скорость деформации на станах ниже, чем при производстве стали, из-за низкой теплопроводности сплава.

Титановые листы и прутки проходят обязательную стадию травления в смесях сильных кислот для удаления газонасыщенного слоя. Финишная обработка включает шлифовку и вакуумный отжиг для снятия внутренних напряжений. Контроль качества на титановых производствах включает рентгеновское сканирование каждого сантиметра продукции.

Первичную окалину, которая образуется при нагреве в печи, сбивают водой под огромным давлением - до 250 бар. Установки гидросбива располагают перед первой клетью стана, где мощные струи мгновенно охлаждают и откалывают корку окислов. Это предотвращает закатывание твердых частиц в мягкий горячий металл, что гарантирует чистоту поверхности будущего листа.

Если окалина останется на заготовке, то на готовом изделии возникнут дефекты в виде ряби или мелких вмятин. Вторичную окалину, которая растет в процессе прокатки, удаляют аналогичным способом на промежуточных этапах. Этот метод очистки самый быстрый и экологичный в современной металлургии.

Для удаления прочных оксидных слоев с холодного проката используют линии химического травления. Рулоны стали разматывают и пропускают через ванны с раствором соляной или серной кислоты. Химикаты растворяют окислы, но не трогают чистый металл благодаря введению специальных добавок - ингибиторов.

После ванн полосу тщательно промывают водой и сушат, чтобы исключить появление пятен ржавчины. Чистая матовая поверхность после травления готова к нанесению цинковых или полимерных защитных покрытий.

Минимальная толщина листа при холодной прокатке ограничена силами упругой деформации валков и самого металла. Когда полоса становится очень тонкой, давление между валками возрастает до критических отметок, при которых инструмент начинает прогибаться. В этот момент зазор между валками перестает уменьшаться, и дальнейшее обжатие металла становится невозможным.

Чтобы обойти этот физический предел, на станках используют валки малого диаметра с мощными опорными роликами. Тончайшая фольга требует многократных проходов через стан с промежуточными отжигами для снятия наклепа. Подобная технология значительно увеличивает время производства и итоговую цену продукции.

Для получения лент толщиной 0.1 мм и меньше применяют специальные многовалковые станы, где рабочие элементы имеют диаметр всего несколько сантиметров. Смазка в зоне контакта должна быть идеальной, так как трение вызывает перегрев и обрыв тонкой полосы.

Точность контроля натяжения металла в таких линиях составляет доли процента. Если натяжение будет слишком сильным, лист растянется неравномерно или лопнет. Прокат сверхтонких материалов требует стерильной чистоты воздуха, потому что любая пылинка оставит след на поверхности.

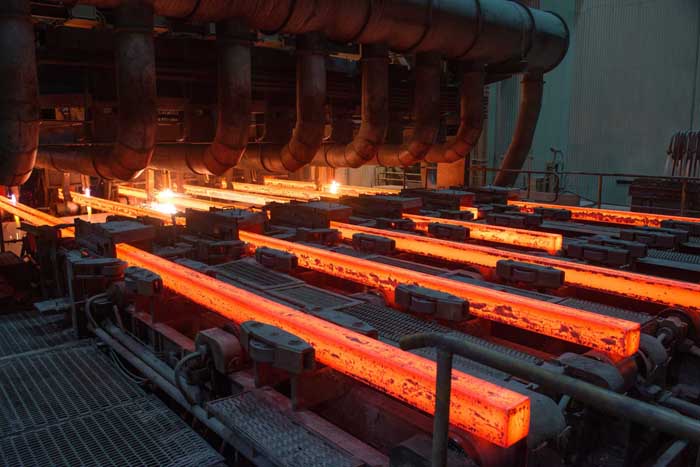

Арматуру изготавливают методом горячей прокатки на сортовых станах из стальных заготовок квадратного сечения. Металл проходит через серию клетей, где валки со специальными вырезами формируют круглый профиль.

На финальном этапе на поверхность прутка наносят характерный винтовой рисунок, который называют периодическим профилем. Эти выступы обеспечивают надежное сцепление стали с бетоном внутри строительных блоков. Скорость выхода готовой арматуры из стана достигает 100 м в секунду, поэтому продукцию сматывают в бунты или режут на мерные стержни на лету. В процессе охлаждения часто используют термомеханическую обработку водой для повышения прочности.

Закалка поверхности при быстром охлаждении создает твердый внешний слой, при этом сердцевина прутка остается пластичной. Подобная комбинация свойств позволяет арматуре выдерживать огромные нагрузки без хрупкого разрушения. Каждую партию проверяют на свариваемость и предел текучести в соответствии с требованиями ГОСТ. Маркировка на поверхности прутков указывает на класс прочности и химический состав сплава.

Защитные атмосферы применяют в колпаковых печах и линиях непрерывного отжига для предотвращения окисления поверхности металла. Когда рулоны стали нагревают до +700-800℃ для размягчения структуры, контакт с кислородом приведет к порче декоративного вида. Внутрь печи подают смесь водорода и азота, которая полностью вытесняет воздух и создает инертную среду.

В таких условиях сталь сохраняет зеркальный блеск или светлый матовый оттенок даже после длительного термического воздействия. Отсутствие окалины исключает необходимость повторного травления и снижает количество отходов производства.

Водородная атмосфера обладает высокой теплопроводностью, поэтому рулоны прогреваются быстрее и равномернее. Это сокращает цикл обработки на 20% и повышает производительность цеха. Постоянный контроль влажности и точки росы внутри камеры предотвращает появление дефекта «сажи» на поверхности листов.

Защитные газы очищают от примесей в специальных установках перед подачей в рабочую зону. Безопасность процесса обеспечивают за счет автоматических систем блокировки, которые исключают образование взрывоопасных смесей.

В документе обязательно указывают марку стали, номер плавки и номер партии для полной прослеживаемости продукции. Лабораторные данные включают точный химический состав с указанием массовой доли каждого легирующего элемента и вредных примесей.

Механические характеристики отражают результаты испытаний на предел текучести, временное сопротивление и относительное удлинение. Эти цифры позволяют инженерам точно рассчитать надежность будущих конструкций под нагрузкой. Если прокат прошел дополнительные тесты на ударный изгиб или твердость, эти сведения также вносят в таблицу.

В паспорте фиксируют геометрические параметры изделий: толщину, ширину и длину с указанием фактических отклонений. Сведения о состоянии поверхности и классе точности позволяют определить сферу применения проката. Отметка отдела технического контроля с подписью ответственного лица гарантирует, что металл прошел все стадии проверки и не имеет брака. Номер государственного стандарта или технических условий подтверждает легальность производства.

Без этого документа использование металлопроката в строительстве и машиностроении запрещено законом. Паспорт сопровождает груз при транспортировке и хранится у потребителя весь срок службы конструкций.
