Прототипирование

Визуальный прототип создается исключительно для оценки внешнего вида, эргономики и габаритов изделия. Он может быть выполнен из более дешевых материалов, таких как пластик или модельный воск, даже если конечное изделие будет стальным. Это позволяет дизайнерам и маркетологам утвердить концепцию продукта с минимальными затратами.

Функциональный прототип - технически сложная копия, изготовленная из проектного металла с соблюдением всех допусков и требований к твердости. Такой образец предназначен для полноценных полевых испытаний: его устанавливают в работающие узлы, подвергают трению, давлению и температурным нагрузкам.

Функциональный прототип позволяет инженерам подтвердить расчетный ресурс детали и убедиться, что выбранная марка стали справляется с реальными условиями эксплуатации. Заказ на такой прототип обходится дороже, но он является единственным способом гарантировать надежность будущего серийного изделия.

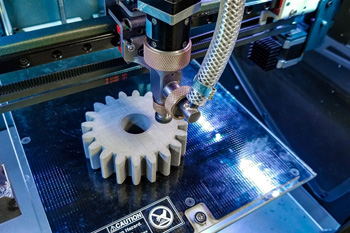

Использование полимерных материалов для первичного прототипирования металлических деталей - стандартная и очень эффективная практика. С помощью технологии 3D-печати пластиком можно за несколько часов получить макет сложной детали, чтобы проверить ее собираемость в узле и удобство монтажа. Это позволяет выявить грубые ошибки в расположении крепежных отверстий или нестыковки в габаритах еще до запуска дорогостоящей металлообработки.

Пластиковый прототип стоит в десятки раз дешевле стального, а скорость его изготовления позволяет вносить правки в проект практически ежедневно. Однако важно помнить, что такой образец категорически не подходит для испытаний на прочность или нагрев.

После того как геометрия полностью отработана на пластике, обязательным этапом становится изготовление финального функционального прототипа из металла для проведения итоговой сертификации и тестов.

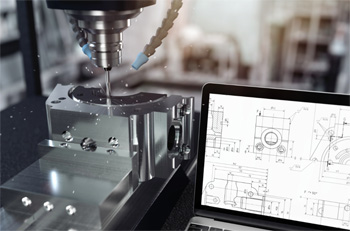

Выбор метода прототипирования напрямую определяет точность и качество поверхности изделия. Самый точный способ - механическая обработка на прецизионных станках с ЧПУ, которая позволяет достичь допусков в пределах нескольких микрон и шероховатости до восьмого или девятого класса. Это идеально подходит для прототипов валов, втулок и корпусов приборов.

Аддитивные технологии, такие как 3D-печать металлом методом SLM, обеспечивают точность порядка пяти сотых миллиметра, но поверхность получается зернистой и требует обязательной последующей обработки в местах посадочных мест. Литейные прототипы имеют наибольшие погрешности из-за усадки металла, поэтому их проектируют с припусками под механическую доводку.

При заказе услуги важно четко указывать, какие поверхности критичны для работы механизма, а какие могут иметь свободные допуски, так как погоня за избыточной точностью на всем прототипе значительно увеличивает его стоимость.

Высокая стоимость прототипа обусловлена огромным объемом подготовительных инженерных работ, которые при серийном выпуске распределяются на тысячи деталей. Для создания одного образца требуется разработка индивидуального технологического процесса, написание уникальных управляющих программ для станков и часто изготовление специальной монтажной оснастки.

Наладка оборудования под одну деталь занимает столько же времени, сколько и под партию в сто штук. Кроме того, материал для прототипа закупается в розницу, что дороже оптовых партий. В процессе изготовления опытного образца конструкторы и технологи могут проводить дополнительные замеры и тесты, что также увеличивает трудоемкость.

Заказчик платит не просто за кусок обработанного металла, а за интеллектуальный труд инженеров, который позволяет исключить риск брака всей будущей серии и гарантирует работоспособность новой конструкции.

После изготовления прототип проходит серию строгих тестов для подтверждения проектных характеристик. Начинается все с метрологического контроля, где проверяется соответствие всех размеров и допусков чертежу. Далее следуют функциональные тесты: деталь монтируется в механизм и проверяется ее работа в штатных режимах.

Для ответственных узлов проводят статические и динамические испытания на специальных стендах, где имитируются пиковые нагрузки, вибрации и удары. Также прототипы могут подвергаться климатическим тестам в камерах с соляным туманом или экстремальными температурами для проверки коррозионной стойкости и термического расширения.

В некоторых случаях проводятся разрушающие испытания, чтобы определить реальный предел прочности и характер деформации металла. Результаты этих тестов служат основанием для внесения финальных правок в конструкторскую документацию перед массовым запуском производства.

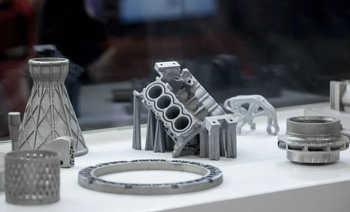

Современные технологии 3D-печати металлом позволяют получать изделия, плотность которых достигает почти 100% от литого материала. Но микроструктура металла в печатном прототипе будет отличаться: из-за послойного сплавления лазером возникают специфические внутренние напряжения и направленность зерен.

По механическим свойствам, таким как предел прочности и твердость, печатные детали часто сопоставимы с литыми аналогами, но могут уступать кованым изделиям по пластичности и усталостной выносливости. Важно учитывать, что печатный прототип требует обязательной термической обработки для снятия внутренних напряжений и выравнивания структуры.

Если серийное изделие будет изготавливаться методом ковки, печатный прототип можно использовать для проверки геометрии, но для финальных прочностных испытаний лучше изготовить образец методом фрезерования из цельной поковки нужной марки стали.

Масштабное прототипирование применяется для очень крупных объектов, таких как элементы мостовых конструкций, огромные станины станков или корпуса судов. Изготовление такой детали в натуральную величину из металла было бы слишком дорогим и долгим процессом.

Уменьшенная копия позволяет инженерам наглядно оценить сложность пространственной конструкции, проверить удобство проведения сварочных работ и логистику сборки. Масштабные модели также незаменимы для аэродинамических испытаний в аэротрубах или гидродинамических тестов в бассейнах. Для заказчика такой прототип служит отличным презентационным материалом при согласовании проекта с инвесторами или государственными органами.

Важно понимать, что при масштабировании не все физические процессы ведут себя линейно, поэтому результаты прочностных тестов модели требуют сложного математического пересчета для реального полноразмерного изделия.

Защита авторских прав - обязательное условие взаимодействия между заказчиком и исполнителем. Перед передачей любой технической документации стороны подписывают договор о неразглашении конфиденциальной информации. Этот документ запрещает подрядчику передавать чертежи третьим лицам или использовать технические решения заказчика для создания аналогичных продуктов. В сфере прототипирования это особенно важно, так как опытные образцы часто содержат инновационные идеи, дающие конкурентное преимущество на рынке.

Серьезные компании обеспечивают физическую и цифровую безопасность данных, ограничивая доступ к файлам проекта только для непосредственных исполнителей. После завершения работ все цифровые копии и неудачные образцы могут быть уничтожены по требованию клиента. Юридическая чистота сделки гарантирует заказчику, что его уникальная разработка останется его собственностью и не будет скопирована конкурентами.

Сроки изготовления прототипа зависят от сложности детали и выбранной технологии. Простая фрезерованная деталь может быть готова за 3-5 рабочих дней, если на складе есть нужный материал. Создание сложного литого прототипа может занять от двух недель до месяца, так как требуется время на проектирование и изготовление литейной оснастки.

3D-печать металлом позволяет получить сложную геометрию за пять или семь дней, включая время на подготовку файла и последующую термообработку. Если прототип требует высокоточной финишной шлифовки или нанесения специальных покрытий, сроки увеличиваются. Важно учитывать время на предварительный инженерный анализ чертежей и согласование технологии.

Для ускорения процесса рекомендуется предоставлять готовую 3D-модель в формате STEP, что избавляет исполнителя от необходимости ручной оцифровки бумажных эскизов и позволяет мгновенно приступить к программированию оборудования.

Гибридный подход объединяет несколько технологий для достижения наилучшего результата по цене и качеству. Например, основное тело прототипа изготавливается методом быстрой механической обработки из стандартного проката, а сложные внутренние элементы или тонкостенные структуры печатаются на 3D-принтере и затем соединяются с основной частью.

Другой вариант - использование 3D-печати для создания литейных форм или стержней, что позволяет быстро получить сложную отливку без изготовления дорогой постоянной оснастки.

Гибридный метод выгоден при создании крупных узлов, где только небольшая часть конструкции имеет уникальную сложную форму. Это позволяет инженеру не ограничивать себя в дизайне и при этом удерживать стоимость прототипа в разумных пределах. Такой подход сокращает сроки разработки и позволяет получить образец, который максимально близок к будущему серийному изделию по всем физическим параметрам.

Технически функциональный прототип, изготовленный из качественного металла с соблюдением допусков, может выполнять роль полноценной детали, но временно. Это часто спасает предприятия при аварийных поломках уникального импортного оборудования, когда срок поставки оригинальной запчасти составляет несколько месяцев. Инженеры проводят замеры сломанной детали, создают 3D-модель и изготавливают прототип методом быстрой мехобработки.

Однако важно понимать, что такой образец может не иметь всех характеристик оригинала. Например, специального упрочнения поверхностного слоя или специфического химического состава сплава.

Использование прототипа как запчасти допускается под строгим контролем технических служб и только на период ожидания штатной детали. Это эффективный способ минимизировать убытки от простоя производства, превращая процесс прототипирования в инструмент оперативного технического обслуживания.
