Проволока канатная

Канатный прокат производят из качественных углеродистых сталей с высоким содержанием углерода, от 0.45 до 0.85%, тогда как обычную вязальную нить делают из низкоуглеродистого сырья. Высокая концентрация углерода позволяет достигать экстремальной прочности на разрыв, которая превышает 2000 Н/мм².

Процесс изготовления обязательно включает стадию патентирования для получения структуры тонкопластинчатого сорбита. Эта микроструктура обеспечивает уникальное сочетание твердости и вязкости, потому что проволока внутри каната испытывает постоянное трение и деформации изгиба. Обычная проволока ГОСТ 3282-74 не обладает такой выносливостью и быстро разрушается под действием циклических нагрузок, которые возникают при движении троса по шкивам.

Поверхность канатного проката требует идеальной чистоты без малейших рисок и закатов. Любой мелкий дефект провоцирует развитие усталостной трещины, которая мгновенно распространяется по всему сечению нити. Изделия общего назначения допускают наличие небольших изъянов, но для грузоподъемных систем подобные погрешности недопустимы.

Точность диаметра канатной заготовки выше в 2 раза, так как плотность свивки прядей зависит от калибровки каждой отдельной нити. Контроль качества включает обязательные тесты на скручивание и многократный перегиб, которые не проводят для рядового проката.

Патентирование - важнейший этап термической обработки, который проводят перед финальным волочением стали на станах. Пруток нагревают в печах до температуры +850–900℃ для полной перестройки кристаллической решетки в состояние аустенита. Затем металл мгновенно охлаждают в ваннах с расплавом солей или свинца при температуре +450–550℃.

В ходе этой операции образуется структура сорбита, которая состоит из чередующихся тонких пластин феррита и цементита. Сорбитная структура позволяет проволоке выдерживать колоссальные обжатия во время холодной вытяжки без разрыва волокон. Металл приобретает высокую пластичность, поэтому нить можно скручивать и гнуть без потери её первоначальной прочности.

После такой обработки проволока становится способной к направленному упрочнению при прохождении через фильеры. Зерна стали вытягиваются вдоль оси нити, что создает эффект армирования материала на молекулярном уровне. Патентирование предотвращает появление хрупких фаз в металле, из-за которых трос может лопнуть при резком рывке.

Постоянный контроль времени выдержки в ванне обеспечивает однородность свойств по всей длине многокилометрового мотка. Термическое воздействие устраняет внутренние напряжения, накопленные на предыдущих стадиях прокатки катанки.

Марка прочности - основной технический параметр, который указывает на минимальное временное сопротивление разрыву в Н/мм² или МПа. В технической документации часто встречаются значения 1370, 1570, 1770 или 1960. Цифра 1770 означает, что нить выдержит нагрузку в 177 кг на каждый квадратный миллиметр своего сечения до момента разрушения.

Чем выше этот показатель, тем более тонкий канат можно использовать для перемещения тяжелых грузов. Проволока с маркировкой 2160 считается сверхвысокопрочной и находит применение в глубоких шахтах и при строительстве уникальных вантовых мостов. Проектировщики выбирают конкретную марку исходя из коэффициента запаса прочности, который для пассажирских лифтов составляет не менее двенадцати единиц.

При испытаниях в лаборатории образец закрепляют в захватах разрывной машины и плавно наращивают усилие до полного разрыва нити. Полученные данные сравнивают с требованиями ГОСТа 7372-79 для подтверждения качества партии. Разрывное усилие зависит не только от состава стали, но и от суммарной степени обжатия при волочении. Стабильность этого показателя гарантирует равномерное распределение веса груза между всеми прядями троса.

Поверхность металла должна быть идеально гладкой, так как любые заусенцы, плены и трещины снижают срок службы каната. При работе троса отдельные проволоки постоянно трутся друг о друга под огромным давлением. Если на металле есть микроскопические выступы, они начинают работать как абразив и быстро истирают соседние нити.

На производстве состояние заготовок проверяют визуально и при помощи вихретоковых дефектоскопов, которые находят скрытые изъяны под слоем смазки. Незначительные вмятины и царапины допускают только в том случае, если они не превышают 25% от поля допуска по диаметру. Плотная и чистая поверхность обеспечивает равномерное распределение защитного лака или оцинковки.

Наличие ржавчины на готовой продукции категорически запрещено, потому что продукты окисления железа провоцируют развитие точечной коррозии внутри сердечника каната. Качественная проволока имеет ровный блеск и лишена следов перегрева или обезуглероженного слоя. Окалина после патентирования должна быть полностью удалена методом травления или пескоструйной очистки. Любые остатки оксидов на поверхности могут попасть в зону контакта проволок, что вызовет локальный перегрев и хрупкое разрушение стали.

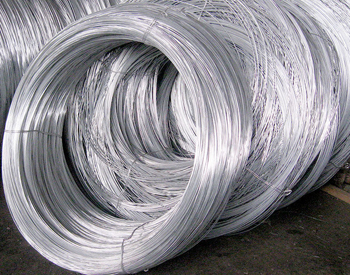

Горячее цинкование подразумевает протягивание стальной нити через ванну с расплавленным цинком при температуре около +450℃. На границе металлов образуется прочный диффузионный слой, который намертво связывает защитное покрытие с железной основой.

Этот метод позволяет получать толстые слои цинка массой до 200 г/м², обеспечивающие защиту от ржавчины в течение 30 лет. Поверхность при этом может иметь небольшие наплывы и неоднородности, что допустимо для тяжелых грузовых канатов. Горячий способ немного снижает прочностные характеристики стали из-за термического воздействия, поэтому технологи корректируют режимы последующего волочения.

Гальванический метод основан на электрохимическом осаждении частиц цинка из растворов электролитов под действием тока. Покрытие получается идеально гладким и равномерным, что важно для прецизионных тросов управления в авиации. Толщина слоя здесь меньше и обычно составляет от 5 до 15 мкм, но высокая плотность пленки гарантирует хорошую изоляцию металла. Гальваническая оцинковка не меняет механические свойства стали, поэтому предел прочности нити остается максимальным.

Тест на скручивание определяет пластичность металла и его способность сопротивляться сложным деформациям без разрушения структуры. Отрезок проволоки заданной длины зажимают в тисках испытательного стенда и вращают один конец до момента появления трещин или полного разрыва.

Оборудование фиксирует количество полных оборотов, которое должна выдержать нить в соответствии с маркой стали и диаметром. Качественный канатный прокат 2.0 мм выдерживает 15-25 скручиваний на расчетном участке. Если металл лопается слишком рано, это свидетельствует о наличии внутренних микродефектов или неоднородности отжига.

В процессе вращения волокна стали подвергаются интенсивному сдвигу, что имитирует нагрузки при свивке прядей в канат. Поверхность образца после теста внимательно изучают: на ней не должно быть расслоений и спиралевидных трещин.

Это испытание выявляет склонность стали к продольному расщеплению под действием крутящих моментов. Проволока, прошедшая тест успешно, гарантирует стабильность формы каната и отсутствие внутренних обрывов при его перекручивании. Результаты фиксируют в протоколах для каждой катушки проката.

Фосфор и сера относятся к вредным примесям, которые существенно снижают надежность и долговечность стальных канатов. Фосфор вызывает явление хладноломкости, при котором сталь теряет вязкость и лопается при отрицательных температурах от малейшего удара. Предел его содержания в канатном металле не превышает 0.035%, чтобы обеспечить безопасность работ в зимний период.

Сера провоцирует красноломкость и образование горячих трещин в процессе прокатки и волочения. Этот элемент создает хрупкие прослойки между зернами металла, что ведет к внезапным разрывам нити при натяжении. Содержание серы ограничивают уровнем 0.03% для сохранения однородности кристаллической решетки.

Тщательная очистка расплава в электропечах позволяет получать сталь высокой чистоты с минимальным количеством неметаллических включений. Любая посторонняя частица внутри проволоки становится концентратором напряжений и точкой начала усталостного разрушения. Чистота сплава по вредным примесям гарантирует стабильность физико-механических параметров по всей длине проката. При волочении чистая сталь меньше изнашивает фильеры и обеспечивает получение зеркально гладкой поверхности.

Нержавеющий прокат марки 08Х18Н10 (отечественного аналога AISI 316) содержит добавки молибдена, который обеспечивает уникальную стойкость к питтинговой коррозии в соленой воде. Канаты из такой проволоки незаменимы в судостроении, на нефтедобывающих платформах и в системах крепления портовых сооружений.

Металл не требует нанесения защитных цинковых слоев, так как он самостоятельно образует прочную пассивную пленку оксида хрома. Поверхность нержавейки не тускнеет и не покрывается белым налетом при постоянном контакте с влажным морским воздухом. Срок службы таких изделий превышает 40 лет даже в самых агрессивных химических средах.

Плотная структура нержавеющей стали сохраняет высокую прочность и пластичность в широком диапазоне температур от -196 до +600℃. Это позволяет использовать проволоку в криогенной технике и в узлах, которые работают при интенсивном нагреве. Металл обладает высокой вязкостью, поэтому нить хорошо сопротивляется ударным нагрузкам и вибрации. А гигиеничность такого нержавеющего проката востребована в пищевой промышленности для изготовления подъемных механизмов в цехах переработки.

Процесс волочения через систему сужающихся фильер вызывает механическое упрочнение металла, которое называют наклепом. При деформации без нагрева кристаллическая решетка стали искажается, а количество дефектов внутри структуры резко возрастает. Дислокации начинают блокировать движение друг друга, что приводит к многократному росту предела текучести и твердости проволоки.

За один проход диаметр нити уменьшается на 15–20%, а прочность увеличивается на несколько сотен МПа. Эта технология позволяет превращать мягкую катанку в сверхпрочную проволоку для грузоподъемных тросов.

Наклеп ориентирует зерна металла вдоль оси волочения, создавая выраженную волокнистую структуру. Подобная текстура значительно повышает сопротивление материала разрыву при продольном растяжении. Плотная укладка атомов в нити исключает наличие микропор и пустот, которые могли бы ослабить сечение. Но чрезмерное упрочнение снижает пластичность, поэтому стадии деформации чередуют с промежуточными этапами термического отпуска.

Усталость металла возникает из-за накопления микроскопических повреждений при постоянных циклических нагрузках и перегибах троса. Когда канат огибает ролик или наматывается на барабан, проволоки в его составе испытывают переменное растяжение и сжатие.

Со временем в местах концентрации напряжений зарождаются мелкие трещины, которые постепенно растут вглубь сечения нити. Процесс ускоряется при наличии на поверхности металла царапин, рисок или следов коррозии. Плотное трение между нитями также вызывает локальный нагрев и износ защитного слоя, обнажая сталь для атмосферного воздействия.

Для предотвращения внезапных обрывов проволоку изготавливают с высокой точностью калибровки для минимизации зазоров в прядях. Использование специальных канатных смазок уменьшает коэффициент трения и защищает металл от контактной усталости.

Сталь для ответственных нитей проходит дегазацию для удаления водорода, который провоцирует внутреннюю хрупкость. Регулярная дефектоскопия позволяет обнаружить первые признаки износа до момента критического ослабления конструкции.

Технологическая смазка необходима для снижения коэффициента трения в зоне контакта стали с твердосплавной фильерой. При сухом волочении используют мыльный порошок на основе стеаратов кальция или натрия, который засыпают в ящики перед инструментом. Проволока проходит сквозь него и захватывает его часть, формируя на поверхности прочную разделительную пленку.

Смазочный слой выдерживает колоссальное давление до нескольких тысяч атмосфер и предотвращает налипание частиц металла на волоку. Этот процесс исключает появление задиров и гарантирует идеальную гладкость финишного покрытия нити.

Эффективная смазка выполняет и роль теплоотвода, так как в процессе деформации металл разогревается до +150–200℃. Перегрев стали может привести к нежелательному отпуску и снижению твердости проволоки, поэтому в линии используют принудительное охлаждение барабанов.

При мокром волочении тонких диаметров применяют жидкие эмульсии, которые полностью погружают зону обработки в охлаждающую среду. Состав смазки подбирают в зависимости от скорости процесса и марки стали для обеспечения стабильности факела распыла.

Стабильность поперечного сечения каждой отдельной нити определяет плотность и геометрию стального троса. Если проволока имеет отклонения по толщине свыше 0.02 мм, при свивке пряди возникнут микроскопические перекосы и выступы. В процессе эксплуатации такие «выпирающие» участки будут принимать на себя основную нагрузку и быстрее изнашиваться от трения о ролики. Разнотолщинность также ведет к неравномерному распределению растягивающих усилий между нитями, что провоцирует преждевременные разрывы перегруженных волокон.

На производстве калибровку проводят при помощи прецизионных фильер, а размер контролируют лазерными датчиками в режиме реального времени. Овальность сечения не должна превышать половины поля допуска, иначе плотная укладка проволок в замок станет невозможной.

Однородный диаметр обеспечивает одинаковую площадь контакта между нитями, что способствует эффективному удержанию смазки внутри каната. Этот фактор напрямую влияет на гибкость троса и его устойчивость к боковым деформациям. Проволока с идеальной геометрией позволяет производить канаты с высоким коэффициентом заполнения сечения металлом.
