Разметка

Для улучшения видимости рисок на чистых или шлифованных поверхностях применяют окрашивание специальными составами, которые создают контрастный фон. Раствор медного купороса при контакте со сталью вызывает химическую реакцию, в результате которой на металле появляется тонкий слой чистой меди красноватого оттенка. На таком покрытии острая чертилка оставляет яркий и четкий след, который не стирается во время работы.

Если заготовка имеет темную поверхность после литья, ее покрывают меловым раствором или белой краской. Когда разметку наносят на алюминий или нержавеющую сталь, часто выбирают спиртовые лаки синего цвета, потому что они быстро сохнут и не сказываются на точности измерений.

Контрастное покрытие помогает разметчику лучше видеть пересечения линий и точки для установки кернера, что снижает нагрузку на зрение. Мастер наносит состав тонким слоем с помощью кисти или распылителя, чтобы не создавать наплывов, которые могут исказить реальные размеры. Если в процессе работы возникает ошибка, слой лака легко удаляют растворителем, после чего поверхность окрашивают заново для исправления риски. Использование окрашивания исключает путаницу между новыми линиями и старыми царапинами на металле.

Температурный режим в цехе напрямую влияет на линейную точность измерений, потому что металл меняет свои размеры при нагреве или охлаждении. Когда размечают заготовки длиной более 2 м, погрешность из-за разницы температур может составить 0.1 мм и более.

Для исключения ошибок деталь и измерительный инструмент выдерживают в одном помещении при температуре +20℃ не менее 4 часов. Если разметку проводят в холодном складе, а обработку планируют в теплом цехе, учитывают коэффициент расширения конкретного сплава. Пренебрежение этим правилом ведет к браку, когда после остывания готовое изделие оказывается короче заданных параметров.

Разметку ответственных узлов выполняют в помещениях со стабильным климатом, где отсутствуют сквозняки и прямые солнечные лучи. Руки разметчика также могут локально нагреть мерительный инструмент, поэтому для точных работ используют специальные теплоизолирующие накладки на линейки и штангенциркули. Когда требуется нанести линии на массивную отливку, замеры повторяют несколько раз в течение дня для исключения влияния суточных колебаний температуры.

Для разметки заготовок цилиндрической формы применяют стальные призмы, которые обеспечивают устойчивое положение объекта на плоскости разметочной плиты. Деталь укладывают в V-образную выемку, что автоматически центрирует вал и гарантирует параллельность его оси поверхности стола.

Если нужно провести осевые линии или разметить шпоночные пазы, заготовку фиксируют прижимными скобами для исключения случайного поворота. Использование комплекта из двух одинаковых призм позволяет работать с длинными валами без провисания и перекосов. Точная геометрия этих приспособлений помогает разметчику легко находить верхнюю точку окружности для нанесения вертикальных рисок.

Призмы изготавливают из закаленной стали и тщательно шлифуют, чтобы их рабочие поверхности имели идеальную плоскостность. Перед началом работ проверяют чистоту выемок, потому что даже мелкая стружка под валом приведет к отклонению разметки на несколько десятых долей миллиметра. Если диаметр заготовки очень велик, выбирают призмы соответствующего размера для обеспечения надежного контакта в четырех точках. Для разметки торцов вала используют центроискатели, которые устанавливают в призмы вместе с деталью.

Кернение центров проводят для фиксации точки сверления и предотвращения увода сверла в сторону при начале врезания в металл. Острие кернера устанавливают точно в место пересечения разметочных линий, после чего наносят легкий удар молотком по хвостовику инструмента.

Полученную лунку проверяют с помощью лупы, чтобы убедиться в ее соосности с разметкой. Если точка сместилась, ее корректируют боковыми ударами кернера, постепенно перемещая центр углубления в нужное место. Глубина керна зависит от диаметра будущего отверстия: чем больше сверло, тем мощнее должен быть финальный удар молотком.

Для ответственных работ используют автоматические кернеры, которые срабатывают при нажатии рукой и обеспечивают одинаковую глубину всех меток. Вокруг центральной точки часто наносят контрольную окружность, которая помогает оператору станка следить за правильностью хода сверла. Когда сверло начинает углубляться в металл, контрольная линия служит визуальным ориентиром для проверки отсутствия смещения инструмента. Кернение также применяют для обозначения длинных рисок через каждые 20–50 мм, чтобы разметка не стерлась при случайном попадании масла или воды.

Пространственная разметка охватывает сразу несколько взаимно перпендикулярных или наклонных плоскостей детали, что обеспечивает их жесткую связь в единой системе координат. При таком методе все линии наносят от одной базовой поверхности, которую предварительно обрабатывают и устанавливают на разметочную плиту. Это исключает накопление погрешностей, которые неизбежно возникают при раздельной разметке каждой стороны заготовки.

Для переноса размеров по вертикали и горизонтали мастер использует рейсмус, сохраняя идеальную параллельность рисок. Такой подход необходим при изготовлении корпусных деталей, где соосность отверстий на разных стенках является главным требованием.

Использование разметочных ящиков и поворотных столов расширяет возможности пространственного метода, позволяя вращать деталь без потери базы. Когда линии наносят на сложную отливку, учитывают припуски для всех поверхностей одновременно, что помогает избежать нехватки металла при чистовой обработке. Плоскостная разметка пригодна только для тонких листов или простых плоских изделий, где глубина детали не имеет значения.

Контроль качества проводят путем повторного замера всех нанесенных линий и сравнения полученных цифр с чертежом изделия. Для проверки расстояний между параллельными рисками разметчик использует штангенрейсмус или прецизионную линейку.

Если контур имеет замкнутую форму, замеры выполняют по методу суммирования отрезков для поиска накопленной ошибки. Взаимную перпендикулярность линий контролируют лекальным угольником на просвет, чтобы зазор не превышал 0.05 мм. Когда обнаруживают неточность, старую линию закрашивают и наносят новую, после чего кернят ее повторно для исключения путаницы.

Для проверки сложных пространственных контуров заготовку часто устанавливают на контрольно-измерительную машину, если позволяют габариты. Визуальный осмотр помогает убедиться в наличии необходимых припусков на всех поверхностях, которые подлежат механической обработке. Если разметка выполнена на краске, проверяют отсутствие сколов покрытия в критических точках. Контроль со стороны другого мастера помогает найти ошибки в прочтении чертежа, которые часто случаются из-за невнимательности.

Разметочная плита служит идеальной базовой плоскостью, относительно которой проводят все измерения и построения при подготовке заготовок. Ее изготавливают из мелкозернистого чугуна и подвергают старению для исключения внутренних напряжений и деформаций металла.

Рабочую поверхность плиты шлифуют или шабрят до достижения высокого класса точности, что позволяет использовать ее как эталон горизонтали. Боковые стороны плиты также обрабатывают под углом строго 90 градусов к верхней плоскости для удобства использования угольников и линеек. Без такой плиты невозможно выполнить точную пространственную разметку корпусных деталей или массивных рам.

После окончания работ плиту очищают от стружки и пыли мягкой щеткой, чтобы не поцарапать зеркальную поверхность инструментами. Любые забоины или глубокие царапины на чугуне снижают точность разметки, поэтому на плиту запрещено складывать тяжелые заготовки без деревянных подкладок. Раз в неделю поверхность протирают керосином и покрывают тонким слоем технического вазелина для защиты от коррозии. Если плита не используется, ее накрывают жестким деревянным щитом для защиты от случайных ударов и загрязнений из воздуха цеха.

Разметка на сферических или цилиндрических поверхностях требует использования специальных шаблонов, которые плотно огибают контур детали. Когда жесткий шаблон прикладывают к заготовке, линии переносят с помощью чертилки или мела по готовым прорезям в оснастке. Если шаблон отсутствует, применяют гибкие стальные линейки, которые могут принимать форму изделия без деформации шкалы.

Центры отверстий на трубах находят с помощью угольников-центроискателей, которые позволяют точно определить положение оси. Этот процесс требует особой аккуратности, потому что на искривленном металле острие инструмента часто соскальзывает и портит поверхность.

Для точного позиционирования меток на сложных формах используют методы триангуляции, когда положение точки определяют через пересечение двух дуг от известных баз. Кернение на кривых поверхностях выполняют строго перпендикулярно касательной в данной точке для исключения смещения лунки.

Когда требуется разметить целую серию отверстий на фланце, используют делительные головки или поворотные столы. Это обеспечивает равный угловой шаг между центрами и высокую точность расположения крепежных элементов.

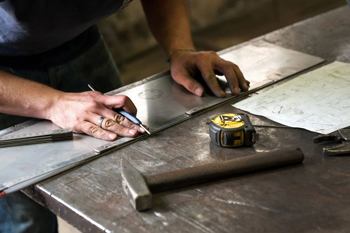

Операционный припуск — слой металла, который разметчик оставляет над основной линией контура для последующего снятия на станке. Величина этого запаса зависит от способа обработки и для крупных отливок может составлять от 0.5 до 5 мм.

Если припуск будет слишком мал, после чистовой обработки на детали могут остаться раковины или черные пятна неочищенного металла. Избыточный запас увеличивает расход материала и время работы режущего инструмента, что повышает себестоимость готового изделия. Правильный расчет припуска при разметке позволяет компенсировать небольшие перекосы заготовки и дефекты поверхности.

Линию чистового размера наносят тонкой риской, а линию припуска отмечают более грубым штрихом или рядом точек. Это помогает оператору станка видеть границы черновой и чистовой проходок без постоянных замеров штангенциркулем. Когда работают с заготовками после ковки, припуск увеличивают из-за наличия глубокого слоя окалины, который быстро тупит фрезы. При разметке под шлифование запас металла делают минимальным, так как этот метод обработки снимает сотые доли миллиметра.

Рейсмус позволяет проводить точные горизонтальные линии на заготовках любой высоты, используя поверхность разметочной плиты как единую базу. Чертилку инструмента устанавливают на нужный размер по масштабной линейке и жестко фиксируют винтом на вертикальной стойке. Затем основание рейсмуса плавно перемещают по плите, прижимая острие к поверхности детали и оставляя четкую риску.

Этот метод гарантирует идеальную параллельность всех нанесенных линий плоскости стола, что невозможно сделать обычной линейкой. Когда нужно нанести несколько рисок на разной высоте, рейсмус перестраивают, не меняя положение заготовки, что сохраняет единство базы.

Для разметки парных деталей их устанавливают на плиту рядом и проводят линии одним движением рейсмуса для полной идентичности размеров. Инструмент также используют для проверки горизонтальности установки массивных блоков перед началом основной разметки. Если поверхность детали имеет наклон, острие рейсмуса покажет отклонение при перемещении вдоль заготовки. Современные цифровые рейсмусы имеют электронное табло, которое показывает перемещение чертилки с точностью до 0.01 мм.

Основная причина брака — неправильное прочтение чертежа, когда разметчик путает размеры или неправильно определяет положение базовых поверхностей. Ошибки также возникают из-за использования погнутых линеек или чертилок с затупленным острием, которые дают широкую и неточную линию.

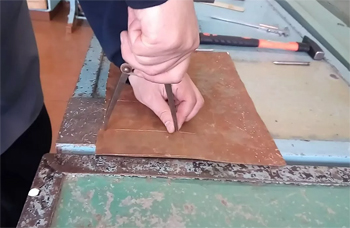

Если заготовка плохо закреплена на плите, она может незаметно сместиться в процессе работы, что нарушит взаимное расположение всех рисок. Небрежное использование масштабной линейки часто приводит к ошибкам на 1-10 мм при невнимательном подсчете делений. Отсутствие чистоты на разметочной плите также искажает результаты замеров из-за попадания соринок под инструмент.

Иногда брак случается при переносе размеров с одной плоскости на другую без использования угольника или рейсмуса. Путаница между старыми и новыми линиями на заготовке может запутать оператора станка и привести к срезанию лишнего металла. Если при разметке не учли припуск на последующую термическую обработку, деталь может уменьшиться в размерах после закалки.

Для предотвращения этих проблем каждый шаг разметки должен сопровождаться самоконтролем и проверкой со стороны мастера.

Контрольные риски, или «свидетели», наносят на расстоянии 5–10 мм от основной линии разметки для проверки правильности обработки после снятия металла. Когда сверло или фреза полностью уничтожают основную риску, контрольные линии позволяют убедиться, что инструмент не ушел за допустимые границы. Если после прохода станка расстояние до «свидетеля» изменилось неравномерно, значит, деталь была установлена с перекосом.

Эти дополнительные метки помогают разметчику быстро восстановить контур, если основная разметка была случайно затерта или смыта охлаждающей жидкостью. Наличие контрольных линий обязательно при изготовлении ответственных деталей авиационной и атомной промышленности.

Лунки от кернера на контрольных линиях делают более мелкими, чтобы они не портили внешний вид готового изделия. Когда обработку завершают, «свидетели» должны остаться на поверхности заготовки как доказательство соблюдения технологии. Если контрольная риска срезана, деталь подвергают углубленной проверке для выявления брака по размерам. Этот метод самоконтроля дисциплинирует операторов станков и упрощает работу инспекторов по качеству.

Разметка по шаблону значительно ускоряет процесс подготовки больших партий одинаковых деталей, исключая необходимость индивидуальных замеров для каждой заготовки. Шаблон представляет собой точную копию контура изделия, которую накладывают на металл и обводят чертилкой по периметру. Все отверстия в нем имеют втулки или прорези, через которые разметчик наносит центры для кернения за один прием.

Такой метод сводит риск человеческой ошибки к минимуму и обеспечивает полную взаимозаменяемость всех изготовленных элементов. Использование шаблонов оправдано в серийном производстве, где время на разметку одной единицы продукции должно быть минимальным.

Кондукторы применяют для одновременной разметки и фиксации деталей под сверление без использования кернера. Инструмент направляется жесткими стенками кондуктора, что гарантирует идеальное совпадение отверстий на всех деталях в партии. Изготовление шаблонов проводят из износостойкой стали с последующей закалкой, чтобы их размеры не менялись при частом контакте с чертилкой. После разметки каждой сотой детали шаблон проверяют на соответствие эталону для исключения погрешностей из-за истирания кромок.
