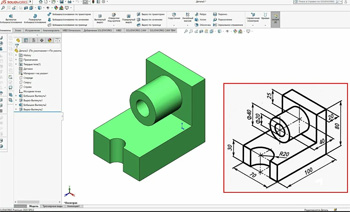

Разработка 3D-моделей по чертежам

При создании плоских чертежей инженер может случайно допустить нестыковку размеров в разных проекциях, которую трудно заметить на бумаге. Процесс построения трехмерной модели - своеобразная проверка на геометрическую логику. Если в чертеже указаны противоречивые параметры, программа просто не сможет «замкнуть» объем или построить корректную поверхность. Часто выясняется, что отверстия на виде сверху не совпадают с их положением на разрезе или радиусы скруглений препятствуют нормальному сопряжению деталей.

Таким образом, создание 3D-модели по чертежам выступает в роли первого этапа технического контроля. Это позволяет обнаружить и исправить конструкторские просчеты до того, как документация попадет в цех, что экономит значительные средства на предотвращении выпуска бракованных изделий в металле.

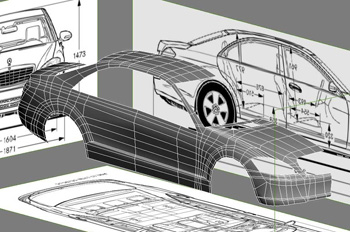

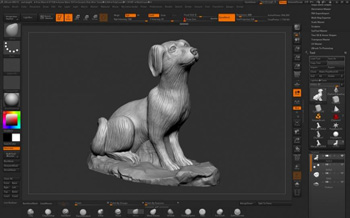

Важно различать красивую картинку для презентации и математически точную инженерную модель. Инженерная модель, разработанная по рабочим чертежам, содержит в себе точную геометрию с учетом допусков, посадок и физических свойств материала. В отличие от художественной визуализации она пригодна для проведения прочностных расчетов и автоматизированного создания управляющих программ для станков с ЧПУ.

Такая модель строится на основе строгих математических кривых и поверхностей, а не просто из набора визуальных полигонов. Каждая грань и отверстие в ней имеют свои координаты и привязаны к осям детали. Это позволяет использовать модель как цифровой эталон на всех стадиях жизненного цикла изделия: от закупки заготовок нужной массы до контроля финальной геометрии после механической обработки.

В металлообработке часто возникает ситуация, когда разные детали одного узла проектировались в разное время или разными специалистами. Создание 3D-моделей на основе всей пачки чертежей позволяет провести виртуальную сборку всего агрегата.

Программа позволяет проверить наличие пересечений деталей, достаточность зазоров для проведения монтажа и правильность расположения крепежных отверстий. Можно имитировать движение механизмов, чтобы убедиться, что рычаги не задевают корпус, а валы свободно вращаются. Такая проверка особенно критична для сложных металлоконструкций и технологического оборудования, где малейшая ошибка в расположении опор или фланцев может сорвать сроки монтажа на объекте.

Виртуальная сборка заменяет дорогостоящую контрольную сборку в цеху, позволяя выявить все коллизии на этапе проектирования.

Да, это одна из самых полезных функций профессионального моделирования. Когда инженер строит модель по чертежу и назначает ей конкретную марку стали или сплава, программный комплекс автоматически вычисляет объем и массу изделия.

В отличие от ручных расчетов по формулам, которые для деталей сложной формы дают большую погрешность, компьютер учитывает все выборки, фаски, скругления и полости. Это позволяет заказчику еще до начала производства точно знать потребность в металле и планировать логистические затраты. Также программа рассчитывает центр тяжести и моменты инерции, что крайне важно для балансировки вращающихся деталей или проектирования такелажных узлов для подъема тяжелых конструкций краном.

Точные данные о массе помогают оптимизировать конструкцию, убирая лишний металл там, где он не влияет на прочность изделия.

Для качественного моделирования желательно предоставить чертежи, выполненные по стандартам ЕСКД, где присутствуют все необходимые виды, разрезы и сечения. Важно, чтобы на чертеже были четко читаемые номинальные размеры, допуски и требования к шероховатости поверхностей. Если чертеж архивный или рукописный, он должен иметь четкие линии и понятные выноски.

При отсутствии какой-либо информации, например, глубины глухого отверстия или параметров резьбы, конструктор будет вынужден делать запросы заказчику, что затянет процесс. Если чертеж предоставлен в формате скана или фотографии, важно исключить искажения перспективы и обеспечить высокую контрастность изображения.

Чем полнее и корректнее исходная документация, тем меньше времени уйдет на уточнения и тем точнее цифровая модель будет соответствовать первоначальной конструкторской задумке.

При работе с листовым прокатом чертеж готового изделия часто не содержит информации о точных размерах заготовки до ее деформации. Разработка 3D-модели позволяет автоматически получить идеальную плоскую развертку. Программа учитывает толщину листа и коэффициенты растяжения металла при гибке, которые заложены в параметрах модели. Это избавляет технологов от необходимости ручного расчета припусков и проведения пробных гибов на опытном материале.

Полученная цифровая развертка в векторном формате сразу передается на станок лазерной или плазменной резки. Это гарантирует, что после всех операций гибки деталь будет иметь именно те габариты, которые были указаны на исходном чертеже. Такой подход минимизирует количество брака и позволяет максимально плотно разложить детали на листе металла, сокращая объем отходов.

Для многих зарубежных станков и агрегатов заводская документация часто недоступна или содержит только общие виды без деталировки. В этом случае проводится работа по созданию 3D-моделей на основе замеров реальных изношенных деталей.

Полученная модель дорабатывается инженером для восстановления первоначальной геометрии с учетом износа. После того как идеальная цифровая форма создана, с нее автоматически снимаются новые рабочие чертежи, полностью адаптированные под отечественные стандарты и материалы. Это позволяет запустить производство необходимых запчастей на местных предприятиях, избавляя заказчика от необходимости покупки дорогих оригинальных компонентов.

3D-моделирование здесь выступает как связующее звено, превращающее физический объект в понятный для производства пакет технической документации.

Если заказчику требуется линейка типовых изделий, отличающихся только основными габаритами, параметрическое моделирование становится незаменимым инструментом. Вместо того, чтобы рисовать десятки отдельных чертежей, инженер создает одну базовую 3D-модель, где размеры заданы в виде переменных. При изменении одного значения в таблице параметров вся модель автоматически перестраивается, сохраняя при этом все пропорции, толщины стенок и расположения крепежных узлов.

Такой подход позволяет мгновенно получать новые чертежи и файлы для станков с ЧПУ под конкретные требования клиента. Это значительно ускоряет работу конструкторского отдела и исключает появление ошибок при ручном перечерчивании похожих деталей. У заказчика появляется возможность гибко управлять номенклатурой продукции при минимальных затратах на инженерную подготовку.

Да, трехмерная визуализация позволяет технологу увидеть «подводные камни», которые незаметны на плоских видах. Например, можно обнаружить зоны, к которым будет затруднен доступ режущего инструмента на станке, или места, где возникнут сложности при сварке из-за близкого расположения ребер жесткости. Моделирование помогает понять, потребуется ли для изготовления детали специальная дорогостоящая оснастка или можно обойтись стандартным набором инструмента.

На основе анализа 3D-модели инженер может предложить внести небольшие изменения в конструкцию, которые не повлияют на ее работу, но значительно упростят и удешевят процесс обработки. Это позволяет оптимизировать затраты еще до момента закупки металла и запуска станков, делая производство максимально рациональным и предсказуемым.

Процесс верификации обязателен в профессиональном инжиниринге. После завершения построения модели специалист проводит контрольные замеры ключевых параметров в цифровой среде и сравнивает их со значениями на чертеже. Также выполняется обратное действие: с готовой 3D-модели снимаются проекции, которые накладываются на исходные виды чертежа для визуального подтверждения совпадения контуров.

Проверяется не только геометрия, но и правильность заложенных в модель допусков, типов резьб и чистоты поверхностей. В некоторых случаях применяется автоматизированное сравнение, если исходный чертеж был предоставлен в векторном формате.

Финальный отчет о соответствии подтверждает, что цифровая копия является точным эквивалентом бумажного оригинала и может быть использована как основной документ для настройки автоматизированных производственных линий.

Итог работы - набор файлов, предназначенных для разных производственных подразделений. Основной формат для обмена данными - STEP, который сохраняет всю точную математическую структуру модели и открывается в любой современной инженерной программе. Для задач визуализации и 3D-печати может быть предоставлен файл в формате STL, хотя он менее точен для механической обработки.

Если деталь предназначена для лазерной резки, обязательно передается файл DXF с контуром развертки. Дополнительно заказчик получает чертежи в формате PDF, которые удобно просматривать и печатать без использования специального софта.

Наличие полного комплекта файлов в разных форматах гарантирует, что документация будет успешно принята любым подрядчиком по металлообработке, независимо от того, какое программное обеспечение и станки используются на его предприятии.
