Ремонт спецтехники

Режущие кромки ковшей экскаваторов подвергают постоянному абразивному воздействию грунта и камней, поэтому металл быстро истирается и теряет первоначальную форму.

Для восстановления геометрии применяют технологию износостойкой наплавки специальными электродами или порошковой проволокой с высоким содержанием хрома и марганца. Сначала поверхность очищают от загрязнений и остатков старого слоя с помощью шлифовальных машин или воздушно-дуговой строжки. На подготовленный участок наносят несколько слоев металла, которые образуют защиту с твердостью до 60 HRC.

Если зубья имеют критический износ или глубокие сколы, их заменяют новыми коваными элементами. Такие детали крепят к адаптерам через стопорные пальцы, что позволяет проводить быструю замену прямо на строительной площадке без применения сварки.

Для защиты боковых стенок и днища ковша от преждевременного износа на них наваривают дополнительные стальные пластины — футеровку. Эти элементы принимают на себя основной удар при работе в скалистых грунтах и легко подлежат замене по мере истирания. Когда проводят сварочные работы, деталь предварительно прогревают до +200℃, чтобы избежать появления трещин в зоне термического влияния.

Шарнирные соединения стрел и ковшей спецтехники испытывают колоссальные нагрузки, которые со временем превращают круглые отверстия в эллипсы. Это приводит к появлению сильных люфтов, которые мешают точному позиционированию рабочего органа и ускоряют разрушение пальцев и втулок.

Для устранения дефекта используют мобильные расточно-наплавочные комплексы, которые позволяют восстанавливать геометрию узла без демонтажа крупногабаритных частей машины. Сначала специальный прибор центрируют внутри изношенной проушины и выполняют предварительную расточку для удаления эллипсности и следов коррозии. Затем автоматический наплавочный вал наносит слой металла на внутреннюю поверхность отверстия до достижения нужного припуска.

Финишный этап включает чистовую расточку под номинальный размер с допуском не более 0.05 мм. Когда отверстие приобретает идеальную цилиндрическую форму, в него запрессовывают новые втулки и устанавливают закаленные пальцы. Такой метод ремонта возвращает узлу заводскую жесткость и исключает ударные нагрузки при движении гидравлики. Если проушина имеет трещины, их предварительно разделывают и заваривают высокопрочными электродами перед началом расточки.

Поверхность штока гидроцилиндра должна иметь зеркальную чистоту и идеальную прямолинейность для обеспечения герметичности узла. Если на металле появляются глубокие царапины или забоины от ударов камней, через них начинает вытекать рабочая жидкость, а грязь проникает внутрь системы.

Мелкие дефекты устраняют методом локального напыления металла с последующей шлифовкой и полировкой поврежденного участка. Когда шток имеет значительный изгиб, его правят на мощных гидравлических прессах с постоянным контролем геометрии индикаторами часового типа. После выпрямления деталь проверяют на отсутствие микротрещин, которые могут привести к внезапному излому под нагрузкой.

При наличии глубокого износа хромового покрытия шток отправляют в гальванический цех для нанесения нового слоя твердого хрома толщиной до 50 мкм. Если восстановление старой детали экономически невыгодно, изготавливают новый шток из калиброванного проката нужной марки стали. На токарных станках нарезают резьбу для крепления поршня и формируют проушину для соединения с механизмом. Все поверхности доводят до минимальной шероховатости на круглошлифовальном оборудовании для защиты уплотнений от быстрого истирания.

Гусеничный движитель бульдозеров и экскаваторов работает в постоянном контакте с песком и грязью, которые действуют на металл как мощный абразив. Основной износ приходится на втулки и соединительные пальцы, которые со временем истираются и увеличивают общий шаг цепи.

Для восстановления работоспособности используют специальные гидравлические прессы, которые позволяют выдавливать пальцы с усилием до 100 т прямо на месте стоянки техники. Когда цепь разбирают, проводят осмотр каждого трака на наличие трещин и оценивают степень износа ведущих колес и поддерживающих катков. Втулки часто переворачивают на 180 градусов, чтобы задействовать менее изношенную сторону металла и продлить ресурс полотна.

Если грунтозацепы на траках стерлись до критического уровня, на них наваривают специальные стальные полосы из износостойкого сплава. Сварочные работы выполняют с учетом химического состава литья, чтобы избежать хрупкости швов при работе на морозе. Пальцы траков заменяют новыми изделиями, которые прошли объемную закалку или цементацию поверхностного слоя. Правильное натяжение гусеницы после ремонта исключает соскакивание цепи и снижает нагрузку на бортовые редукторы машины.

Деформация стрелы крана обычно возникает из-за превышения допустимой массы груза или нарушения правил эксплуатации при сильном ветре. Ремонт таких конструкций требует особой осторожности, так как сталь стрелы обладает высокой прочностью и чувствительностью к нагреву.

Сначала проводят лазерную диагностику для определения точного места изгиба или скручивания короба. Правку выполняют механическим способом на специальных стендах с использованием домкратов и растяжек, которые прикладывают усилие в сторону, противоположную деформации. В некоторых случаях применяют локальный точечный нагрев для снятия внутренних напряжений, но температура металла не должна превышать +600℃.

Если на стенках стрелы обнаруживают складки или разрывы, поврежденный участок вырезают и вваривают новую секцию из аналогичной стали. Сварочные швы выполняют с полным проваром и обязательной последующей проверкой методом ультразвуковой дефектоскопии. Когда геометрия короба восстановлена, проверяют состояние направляющих скольжения и работоспособность гидроцилиндров выдвижения. Финишная стадия включает покраску и проведение статических испытаний с грузом, вес которого на 10-25% больше номинального.

Диагностику гидравлических насосов спецтехники проводят с помощью переносных тестеров-гидроанализаторов, которые подключают к напорной линии агрегата. Прибор замеряет сразу три ключевых параметра: рабочее давление, скорость потока жидкости и температуру масла в разных режимах.

Основной показатель износа — падение объемного КПД, когда при росте давления расход масла резко снижается из-за внутренних утечек. Если разница между теоретической и реальной подачей составляет более 15%, насос требует демонтажа и дефектовки. Также контролируют уровень шума и вибрации корпуса, которые указывают на разрушение подшипников или кавитационный износ деталей.

Для более точного анализа берут пробы масла из бака и проверяют их на наличие металлической пыли или стружки. Присутствие медных частиц свидетельствует об износе распределительной шайбы или поршневого блока, а стальная крошка говорит о поломке подшипников. Когда стрелка манометра на панели приборов колеблется, причину ищут в неисправности клапана управления или в подсосе воздуха на входе. Тепловизионное обследование корпуса помогает найти точки локального перегрева, где происходит трение деталей из-за отсутствия смазки.

Шестерни бортовых редукторов работают в условиях экстремального крутящего момента, что приводит к выкрашиванию или поломке зубьев при попадании инородных предметов. Ремонт таких деталей начинают с механической очистки и проведения магнитопорошкового контроля для поиска скрытых трещин в основании зубчатого венца.

Поврежденные участки восстанавливают методом автоматической наплавки под слоем флюса, который обеспечивает высокое качество наплавленного металла без пор. После наращивания слоя деталь подвергают термической обработке для выравнивания твердости и снятия напряжений в месте сварки. Затем заготовку устанавливают на зубофрезерный станок для нарезки нового профиля зуба в строгом соответствии с чертежом.

Для достижения зеркальной поверхности и бесшумной работы редуктора проводят финишную шлифовку зубьев с точностью до 0.01 мм. Если шестерня имеет внутренние повреждения шлицевого соединения, этот узел тоже восстанавливают наплавкой или заменяют втулку целиком. Когда ремонт завершают, проводят проверку пятна контакта в паре с ответной шестерней для контроля правильности зацепления. Использование современных износостойких сплавов позволяет восстановленной детали работать не меньше оригинального изделия.

Трещины в несущих рамах возникают из-за усталости металла при постоянных вибрациях или при перегрузке техники сверх установленных норм. Место разлома часто находится в зонах концентрации напряжений: около сварных швов, отверстий или в местах резкого изменения сечения балки.

Ремонт начинают с тщательной разделки трещины на всю глубину и засверливания ее концов для предотвращения дальнейшего роста разлома. Для сварки выбирают электроды с основным покрытием, которые обеспечивают высокую ударную вязкость шва при низких температурах. Перед началом работ зону нагревают газовыми горелками до +150℃ для удаления влаги и улучшения проплавления металла.

Шов накладывают за несколько проходов, тщательно очищая каждый предыдущий слой от шлака и брызг металла. Чтобы усилить конструкцию, поверх заваренной трещины устанавливают ромбовидные или эллиптические стальные накладки (косынки). Их приваривают только вдоль рамы, избегая поперечных швов, которые могут создать новые очаги разрушения. Когда сварка остывает, поверхность зачищают и проверяют качество соединения цветной дефектоскопией или ультразвуком.

Система охлаждения двигателей спецтехники быстро забивается пылью и остатками масел, что приводит к перегреву агрегата и срабатыванию защиты. Внешнюю очистку сот проводят сжатым воздухом или водой под невысоким давлением, чтобы не погнуть тонкие алюминиевые или медные пластины радиатора.

Струя должна быть направлена строго перпендикулярно плоскости теплообменника для эффективного удаления грязи из глубоких каналов. Если на поверхности образовалась плотная корка из масла и пыли, используют специальные химические составы, которые растворяют загрязнения без вреда для металла. После мойки радиатор обязательно продувают для удаления остатков влаги и предотвращения налипания новой пыли.

Внутреннюю промывку системы охлаждения делают для удаления накипи и продуктов коррозии, которые снижают теплопроводность стенок трубок. Для этого в антифриз добавляют моющие присадки и запускают двигатель на 30–60 минут, после чего жидкость полностью сливают и систему промывают дистиллированной водой. Чистота фильтров и исправность вентиляторов обдува также входят в регламент обслуживания охлаждающего контура. Когда радиатор имеет повреждения сот, их запаивают мягкими припоями или заменяют дефектную секцию целиком.

Рукава высокого давления (РВД) часто выходят из строя из-за перетирания об элементы конструкции или из-за естественного старения резины под солнцем. Для быстрого ремонта на месте используют мобильные прессы и запасы шлангов с разным количеством стальных оплеток.

Сначала поврежденный рукав замеряют и отрезают нужный кусок с помощью отрезного станка для получения ровного и чистого края. Затем на концы шланга надевают обжимные муфты и вставляют фитинги, которые по типу резьбы и углу наклона полностью соответствуют штатным узлам машины. Обжим проводят гидравлическим прессом с калиброванным усилием, которое гарантирует герметичность соединения без повреждения металлического корда.

Каждый готовый рукав должен иметь маркировку с указанием рабочего давления и даты изготовления для контроля ресурса. Перед установкой на технику РВД проверяют на стенде давлением, которое в 2 раза превышает номинальное, для исключения скрытых дефектов сборки. Важно следить за чистотой внутренней полости шланга, чтобы опилки металла от резки не попали в гидравлический распределитель. При монтаже используют защитные спирали или чехлы в местах возможного контакта рукава с острыми кромками рамы.

Массивные маховики тяжелых дизелей обеспечивают плавность работы двигателя на низких оборотах, но даже небольшой дисбаланс вызывает разрушительную вибрацию коленчатого вала. После проточки рабочей поверхности под сцепление или после замены зубчатого венца деталь обязательно отправляют на балансировочный стенд.

Сначала выполняют статическую проверку на параллельных призмах, где маховик под действием силы тяжести разворачивается тяжелой точкой вниз. Мастер отмечает это место и определяет массу лишнего металла, который нужно удалить для достижения равновесия. Затем проводят динамическую балансировку на высоких оборотах, где датчики фиксируют колебания вала в нескольких плоскостях одновременно.

Для устранения дисбаланса с тыльной стороны маховика высверливают неглубокие отверстия в зонах, которые не влияют на прочность конструкции. Вес удаляемого металла рассчитывают на компьютере с точностью до 1 г, что гарантирует идеальное вращение узла. Когда балансировка завершена, маховик замирает в любом положении на стенде, а уровень вибрации при работе двигателя снижается до минимума. Отсутствие лишних колебаний защищает вкладыши коленвала от ускоренного износа и предотвращает самопроизвольное откручивание крепежных болтов.

Диски колес тяжелых самосвалов и погрузчиков имеют составную конструкцию и испытывают огромные нагрузки от веса машины и неровностей дороги. Ремонт начинают с полной очистки металла от грязи и коррозии методом пескоструйной обработки для выявления скрытых повреждений.

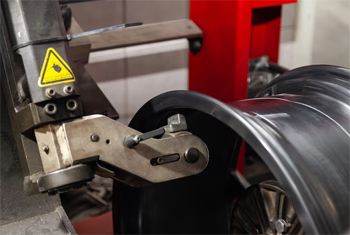

Основными дефектами становятся деформация закраин обода, эллипсность посадочных отверстий и трещины в местах сварки диска со ступицей. Правку проводят на мощных стендах, где гидравлические цилиндры возвращают металлу правильную цилиндрическую форму. Если отверстия под шпильки разбиты, их заваривают и сверлят заново на координатно-расточном станке для обеспечения точной центровки колеса.

Трещины в стальном листе разделывают и заваривают многослойным швом с использованием электродов для высокопрочных сталей. Каждый сварной шов подвергают ультразвуковому контролю, потому что разрушение диска под нагрузкой может привести к серьезной аварии. После механической обработки поверхности защищают порошковой краской или специальными эмалями для предотвращения появления ржавчины. Проверка герметичности разборных дисков включает осмотр резиновых уплотнений и контроль состояния стопорных колец.

Ограничитель грузоподъемности — ключевой элемент системы безопасности, который блокирует работу крана при попытке поднять вес сверх нормы. Проверку системы проводят при каждом плановом обслуживании или после замены датчиков усилия и вылета стрелы.

Сначала калибруют датчики давления в гидроцилиндрах или тензодатчики на тросах, используя контрольные веса с известной массой. На мониторе в кабине оператора должны отображаться достоверные данные о текущем вылете, угле наклона стрелы и массе поднятого груза. Если погрешность составляет более 3%, систему перенастраивают через программное меню или корректируют положение измерительных блоков.

Физический тест проводят путем подъема испытательного груза, масса которого превышает номинальную на 10%. В этот момент автоматика должна мгновенно отключить все функции подъема и выдвижения, оставив возможность только на опускание или втягивание стрелы. Также проверяют работу звуковой и световой сигнализации, которая предупреждает оператора о приближении к опасному режиму. Все результаты испытаний заносят в паспорт прибора безопасности с указанием даты и подписью ответственного лица.
