Рихтовка

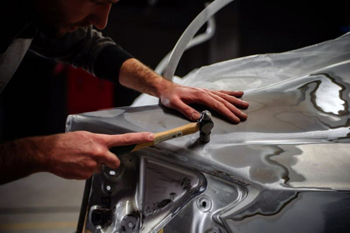

Правку применяют для устранения общих искажений формы заготовки, когда требуется вернуть листу или прутку прямолинейность на всей длине. Рихтовка — более тонкая операция, которую используют для исправления локальных дефектов в виде небольших выпуклостей или вмятин.

Во время правки на металл воздействуют значительной силой, чтобы преодолеть сопротивление всего объема материала. При рихтовке удары наносят легко и часто, потому что главная задача заключается в доводке конкретного участка поверхности. Обе технологии направлены на восстановление геометрии, но рихтование считают финальным этапом обработки формы.

Процесс правки обычно проводят в холодном состоянии на массивных плитах или наковальнях с использованием тяжелых стальных молотков. Рихтовку же часто выполняют с применением специальных поддержек, которые подкладывают под место деформации с обратной стороны. Когда мастер правит толстый прокат, он ориентируется на общую кривизну изделия и крупные отклонения. При рихтовке тонкого листа внимание уделяют каждой микроскопической неровности, которая видна при боковом освещении.

Устранение выпуклости начинают с нанесения ударов вокруг дефектной зоны, постепенно перемещаясь от краев листа к центру возвышения. Если бить сразу в самую высокую точку, металл растянется еще сильнее, а площадь повреждения только увеличится. Удары молотком должны быть частыми и наноситься по кругу или по спирали, чтобы плавно переместить излишки материала к периферии.

Когда напряжение вокруг вмятины снижается, выпуклость начинает оседать и постепенно выравнивается с основной плоскостью. Слесарь контролирует нажим, потому что слишком сильное воздействие создаст новые неровности на соседних участках листа.

Для финишного выравнивания используют метод рихтовки «на весу», когда деталь удерживают рукой и наносят легкие удары гладилкой. Этот способ позволяет почувствовать вибрацию металла и точнее определить место, которое требует дополнительной доработки. Если после серии ударов лист остается кривым, направление правки меняют и простукивают заготовку по диагонали. Оценка качества проходит через постоянное ощупывание поверхности ладонью, потому что кожа чувствует перепады высоты лучше, чем глаз.

Нагрев заготовки до температуры +300-400℃ значительно повышает пластичность металла и снижает сопротивление его деформации. Когда сталь становится горячей, предел текучести материала падает, поэтому для выправления заломов требуется гораздо меньшее усилие. Тепловое воздействие также предотвращает появление микротрещин в зоне сгиба, которые часто возникают при холодной правке из-за хрупкости металла.

После нагрева внутренние напряжения в кристаллической решетке перераспределяются, что позволяет вернуть детали исходную форму без риска ее внезапного разрушения. Этот метод незаменим при работе с толстостенным прокатом или деталями из высокопрочных легированных сплавов.

Локальный нагрев часто используют для «усадки» растянутого металла, когда на поверхности образовался избыточный объем в виде пузыря. Мастер нагревает самую высокую точку до вишневого цвета, а затем быстро охлаждают ее водой или сжатым воздухом. Металл в этом месте резко сжимается, стягивает соседние участки и возвращает плоскости необходимую упругость. Процедуру повторяют несколько раз в разных точках, пока поверхность не станет идеально ровной и жесткой.

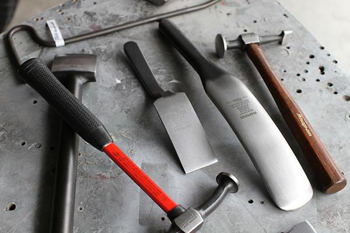

Для качественного восстановления металла применяют целый набор молотков с бойками разной формы, веса и степени твердости. Стальные рихтовочные молотки имеют полированные рабочие поверхности, которые не оставляют глубоких забоин на заготовке при ударе. Если требуется выправить окрашенную деталь или мягкий металл, выбирают инструменты с головками из резины, полиуретана или меди. Такие молотки мягко гасят энергию удара и не растягивают материал, что сохраняет целостность защитного покрытия. Мастер подбирает вес инструмента в зависимости от толщины листа: легкие молотки весом 200 г подходят для тонкой жести, а тяжелые модели используют для правки рамы.

Осадочные молотки имеют плоский широкий боек и предназначены для устранения выпуклостей путем прямого воздействия на металл. Рихтовочные молотки с острым носком или сферическим концом помогают выправлять узкие желоба и труднодоступные углы конструкции. Часто в работе используют безынерционные молотки, внутри которых находится стальная дробь для исключения отскока при ударе. Это позволяет передать всю энергию заготовке и повышает точность каждой слесарной операции.

При сильном механическом воздействии металл в эпицентре удара часто вытягивается, из-за чего его площадь становится больше первоначальной. Чтобы убрать этот излишек и восстановить плоскость, применяют методы термической усадки или рихтовку с использованием специальных стягивающих молотков.

Стягивающий молоток имеет насечку в виде сетки на бойке, которая при ударе слегка сдвигает частицы металла к центру вмятины. Когда мастер простукивает растянутую зону, материал постепенно уплотняется и возвращается в границы исходного контура. Если растяжение слишком велико, без точечного нагрева газовой горелкой обойтись невозможно, потому что холодный металл имеет предел сжатия.

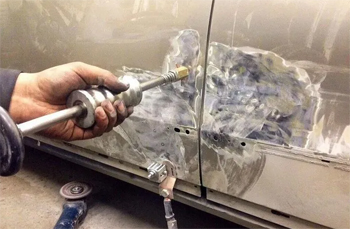

Другой способ заключается в использовании споттера, который приваривает медный электрод к поверхности и кратковременно нагревает небольшую точку. После этого металл быстро охлаждают, что вызывает его резкое сокращение в объеме и выравнивание плоскости. Последовательное нанесение таких «точек» по всей площади растяжения позволяет полностью убрать эффект хлопающего пузыря. После завершения термических работ поверхность зачищают и проверяют ее жесткость нажатием руки.

Нержавеющая сталь обладает высокой склонностью к наклепу, когда после каждого удара молотком металл в этой точке становится тверже и теряет пластичность. Это затрудняет процесс рихтовки, потому что материал начинает сопротивляться правке и может треснуть при повторном воздействии.

Мастер должен наносить удары максимально точно с первого раза, чтобы не допустить лишнего упрочнения заготовки. Для работы с нержавейкой используют только инструменты из качественной стали или меди, которые не оставляют на поверхности частиц обычного железа. Если в нержавеющую сталь вотрется обычная металлическая пыль, в этом месте быстро начнется точечная коррозия.

После рихтовки нержавеющие детали часто требуют термического отжига для снятия внутренних напряжений и восстановления однородной структуры. Если деталь имеет зеркальную полировку, рихтовку проводят через защитные слои ткани или пластика для сохранения блеска.

Когда на листе из нержавейки образуется вмятина, она часто сопровождается сильным пружинящим эффектом из-за высокого модуля упругости сплава. Мастеру приходится выгибать металл чуть дальше исходного положения, чтобы после снятия нагрузки он вернулся в нужную форму.

Для контроля качества выполненных работ используют поверочные линейки, лекальные угольники и специальные разметочные плиты. Линейку прикладывают к поверхности листа в разных направлениях: вдоль, поперек и по диагонали, после чего смотрят на наличие световых щелей. Если свет проходит между гранью инструмента и металлом, значит, в этом месте осталась вмятина или выпуклость.

На плиту лист укладывают лицевой стороной вниз и проверяют отсутствие качания при нажатии на разные углы. Если деталь лежит плотно и не издает характерного стука, геометрию считают восстановленной в пределах допустимых норм.

Дополнительно применяют метод контроля «на краску», когда на плоскую плиту наносят тонкий слой синего пигмента и прикладывают к ней заготовку. В местах контакта на металле остаются четкие пятна, которые показывают все выступающие участки, требующие дополнительной рихтовки. Если краска распределяется по поверхности равномерно и покрывает более 80% площади, результат признают отличным.

Чтобы обнаружить мелкие блики и плавные неровности, используют лампы с направленным светом, которые создают длинные тени от любых дефектов. Когда глаз не видит искажений в отражении прямых линий, поверхность готова к финишной обработке.

Поддержка (рихтовочная опора) служит наковальней, которую прижимают к обратной стороне металла непосредственно под местом нанесения удара молотком. Она принимает на себя энергию воздействия и не дает листу прогибаться слишком сильно, что позволяет точно дозировать деформацию.

Мастер подбирает форму поддержки так, чтобы она максимально соответствовала заводскому профилю детали в месте повреждения. Существуют плоские, выпуклые, клиновидные и комбинированные опоры из закаленной стали с зеркальной полировкой поверхностей. Работа без поддержки часто приводит к растяжению металла и потере контроля над процессом выравнивания.

Когда молоток ударяет по листу, металл оказывается зажатым между двумя твердыми телами, из-за чего его структура уплотняется и выравнивается. Если удар приходится точно по центру поддержки, происходит растяжение материала, а если со смещением — его правка. Слесарь постоянно перемещает опору вслед за движением молотка, координируя действия обеих рук для достижения плавных переходов. Вес поддержки должен быть достаточным для компенсации силы удара, но при этом она должна оставаться маневренной.

Правильные машины используют систему из нескольких рядов вращающихся валков, через которые пропускают деформированный листовой или сортовой прокат. Металл подвергается многократному знакопеременному изгибу, когда каждый последующий валок воздействует на него с меньшей силой.

В начале пути лист сильно гнется в разные стороны, что разрушает внутренние напряжения и делает материал более пластичным. К концу прохода заготовка постепенно выпрямляется, приобретая идеальную плоскостность по всей длине. Этот метод обеспечивает высокую производительность и позволяет обрабатывать тонны металла за одну смену без применения ручного труда.

Настройка машины включает регулировку зазоров между верхним и нижним рядами роликов в зависимости от толщины и марки стали. Если давление будет слишком высоким, на поверхности проката могут остаться следы от валков или произойдет нежелательное утонение листа.

Когда правят прутки или трубы, используют косовалковые машины, которые вращают деталь вокруг своей оси во время перемещения. Это гарантирует прямолинейность изделия в любой плоскости и исключает винтообразную деформацию.

Винтовую деформацию прутка исправляют путем нанесения ударов по диагональным линиям в зонах наибольшего скручивания металла. Сначала определяют направление винта и находят границы искривления с помощью поверочной плиты или индикаторов. Деталь укладывают на две опоры, после чего прикладывают усилие в точках, которые выступают над горизонтальной плоскостью. Если пруток имеет большой диаметр, используют мощные винтовые или гидравлические прессы для создания необходимого крутящего момента.

При ручной правке легкими молотками удары наносят от одного конца прутка к другому по спирали, которая направлена против хода закручивания. Когда металл прогревают, процесс идет быстрее, но при этом важно не допустить перекала и хрупкости стали.

Каждую стадию выравнивания контролируют по просвету между деталью и контрольной линейкой. Если пруток начинает «играть» и возвращаться в кривое состояние, значит, внутренние напряжения еще не сняты полностью. После завершения работ заготовку оставляют на плите для естественного остывания и стабилизации формы.

Для финишной доводки и устранения мельчайших неровностей используют гладилки, притирочные напильники и специальные рихтовочные ложки.

Гладилка представляет собой широкую стальную пластину с рукояткой, которой совершают круговые движения по поверхности металла с сильным нажимом. Этот инструмент не наносит ударов, а плавно перераспределяет материал, заглаживая мелкие бугорки и вмятины.

Рихтовочные напильники имеют специфическую насечку и используются для выявления и одновременного удаления выступающих точек на плоскости. Когда слесарь ведет напильником по листу, на вершинах неровностей остаются светлые риски, которые служат ориентиром для дальнейшей правки.

Рихтовочные ложки применяют в качестве рычагов для вытягивания металла в узких полостях, куда невозможно завести поддержку. Они позволяют прикладывать усилие изнутри конструкции, опираясь на внутренние ребра жесткости или технологические отверстия. Использование вакуумных присосок помогает поднимать центр вмятины без механического воздействия на кромки, что сохраняет краску.

Ремонт детали с разрывом начинают с восстановления целостности материала с помощью аргонодуговой или полуавтоматической сварки. Сначала края разрыва тщательно выравнивают и совмещают, чтобы зазор между ними был минимальным по всей длине повреждения. Мастер накладывает прерывистый шов, постоянно охлаждая зону сварки для предотвращения температурных деформаций и коробления листа.

Когда металл снова становится единым целым, сварочный шов зачищают шлифовальной машинкой заподлицо с основной поверхностью. После этого приступают к основной рихтовке, так как сварка неизбежно вызывает новые напряжения и стягивание материала вокруг шва.

Место сварки обычно становится тверже остального металла, поэтому для его выравнивания требуются более сильные удары и локальный нагрев. Осаживание шва проводят с использованием массивных поддержек, чтобы вернуть панели необходимую кривизну или плоскостность. Если разрыв произошел в нагруженном узле, с внутренней стороны приваривают усиливающую накладку для восстановления жесткости. Проверка качества включает контроль отсутствия пор в шве и замер геометрии детали по всем осям.

Толщина заготовки — определяющий фактор при подборе инструмента и способа воздействия на деформированный участок. Тонколистовой прокат до 1 мм требует максимально легких ударов и использования мягких поддержек для исключения растяжения стали. При работе с таким металлом основное внимание уделяют контролю за пружинящим эффектом и устранению «хлопунов» через тепловую усадку.

Если толщина материала составляет 3-5 мм, ручная рихтовка становится затруднительной и требует применения тяжелых кувалд или гидравлических домкратов. В таких случаях правку проводят преимущественно с предварительным нагревом зоны повреждения до красного свечения.

Массивные детали толщиной более 10 мм рихтуют на стационарных прессах, так как энергии ручного удара недостаточно для преодоления предела текучести металла. При этом используют жесткие призмы и пуансоны, которые позволяют точечно прикладывать многотонные усилия. Скорость деформации для толстого металла должна быть низкой, чтобы материал успевал перестраивать свою структуру без образования трещин.
