Сатинирование

Сатинирование — заключительный этап декоративной отделки металлической поверхности. Обычная шлифовка служит лишь для выравнивания плоскости и удаления грубых дефектов производства. При шлифовании применяют жесткие круги с крупным зерном, которые оставляют глубокий и хаотичный рельеф.

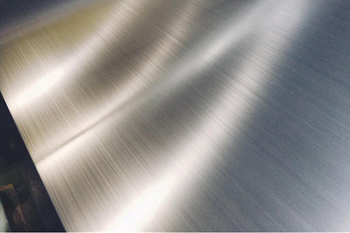

Сатинирование выполняют мягкими абразивными щетками или неткаными материалами с мелкой фракцией. В результате металл приобретает благородный атласный лоск. Направленные линии рисунка имеют одинаковую глубину и шаг по всей площади заготовки. Штрихи мягко рассеивают световые лучи, что полностью исключает появление резких бликов.

При стандартной шлифовке не преследуют цель достижения высокого эстетического эффекта. Главная задача там — подготовка базы под будущую покраску или полировку. Сатинирование делает металл самостоятельным и завершенным элементом интерьера. Поверхность становится шелковистой на ощупь и приобретает особую текстуру. Глубина рисок при данном способе обычно не превышает 0.5 мкм.

Технология позволяет эффективно скрыть мелкие царапины, которые неизбежно возникли бы при эксплуатации зеркальных изделий.

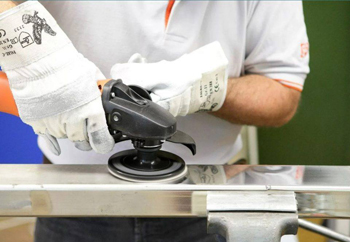

Выбор зернистости инструмента напрямую влияет на интенсивность и глубину матового блеска. Для создания выраженного и четкого направленного штриха используют ленты и круги с показателем от P180 до P240. Этот вариант обработки часто называют грубым сатинированием. Если нужно получить нежную бархатистую поверхность, применяют абразивы P320 или P400.

Инструмент должен двигаться строго в одном направлении по всей длине детали. Малейшее отклонение от заданной траектории мгновенно портит визуальный ряд. Специалисты отдают предпочтение нейлоновым щеткам с включением зерен оксида алюминия.

Материал основы тоже имеет значение при подборе рабочей оснастки. Для нержавеющей стали подбирают более жесткие типы синтетического волокна. Алюминий и медь обрабатывают максимально мягкими щетками для исключения появления глубоких борозд. Специальные абразивные губки позволяют наносить рисунок вручную на изделия сложной формы.

Правильный расчет скорости вращения вала предотвращает засаливание инструмента мелкими частицами металла. Результат всегда проверяют под разными углами освещения для подтверждения полной однородности текстуры.

Главное преимущество сатинированной стали — отличная маскировка следов прикосновений и бытовых загрязнений. На зеркальном металле видны малейшие пятна, пыль и жировые следы. Матовая направленная текстура эффективно рассеивает свет и делает такие дефекты практически незаметными. Это свойство крайне полезно при изготовлении бытовой техники, дверных ручек и лифтовых панелей.

Уход за такими поверхностями требует гораздо меньше времени и специальных химических средств. Достаточно протереть металл мягкой салфеткой по направлению линий рисунка для возвращения первоначального вида.

Шероховатый рельеф создает специфическую игру теней, которая скрывает мелкие недочеты эксплуатации. Жировые пленки от рук не растекаются по металлу сплошным слоем, а задерживаются в микроскопических углублениях. Визуально поверхность остается чистой и опрятной в течение всего рабочего дня.

Такой эффект высоко ценят дизайнеры общественных пространств с большой проходимостью людей. Сатинирование позволяет сохранять эстетичный вид изделий без постоянной полировки и чистки. Экономия на обслуживании сатинированных изделий достигает 40% по сравнению с хромированными аналогами.

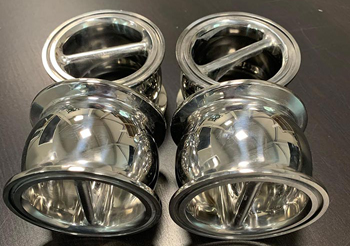

Обработка рельефных деталей требует применения гибкого ручного инструмента и специальных насадок. Для сатинирования труб, шаров или гнутых профилей используют эластичные шлифовальные ленты и лепестковые круги. Они легко принимают форму заготовки и обеспечивают равномерное покрытие даже в труднодоступных местах.

Мастер обрабатывает каждый участок последовательно, сохраняя общее направление линий штриха. Зоны стыков и сварных швов требуют особого внимания для создания плавного визуального перехода. Алюминиевая лента помогает защитить уже готовые фрагменты от случайного повреждения.

Для мелкой фурнитуры и сувениров применяют метод виброгалтовки с мягким наполнителем. В барабан загружают детали вместе с абразивными телами, которые создают хаотичную матовую текстуру. Хотя этот способ не дает четких параллельных линий, он обеспечивает приятный атласный эффект на всей поверхности.

На автоматических линиях для сложных деталей настраивают многоосевые манипуляторы. Роботы перемещают щетку по сложной траектории с постоянным усилием прижима, чтобы не допустить образования зон с разной степенью матовости.

При сатинировании крупных листов или конструкций поверхность часто делят на технологические зоны. Каждая такая четверть обрабатывается отдельно до достижения нужного визуального результата.

Чтобы инструмент не задел уже готовый или соседний участок, используют защитную малярную ленту на алюминиевой основе. Она обладает высокой прочностью и не плавится при нагреве металла от трения. Граница между зонами должна быть четкой и ровной. Правильная оклейка кромок исключает появление перехлестов и темных полос на стыках.

После завершения работ на одном участке ленту аккуратно отделяют и переклеивают на новую позицию. Этот процесс требует аккуратности и точного глазомера. Если оставить край незащищенным, щетка может оставить на нем случайные риски под другим углом. Такие дефекты очень трудно исправить без полной перешлифовки всей плоскости.

Применение защитных экранов и лент повышает общее качество финишной отделки в 2 раза. Заказчик получает идеально однородное покрытие без видимых швов и дефектов позиционирования инструмента.

Нержавеющая сталь марок AISI 304 или AISI 316 — идеальный материал для долговечного сатинирования. Благодаря высокой твердости сплава нанесенный рисунок сопротивляется истиранию в течение многих лет. Риски не тускнеют и не затираются даже при интенсивном контакте с одеждой или руками.

В условиях помещений сатинированная отделка сохраняет свой первоначальный вид до 25 лет. Металл не требует дополнительного лакирования или специальной химической защиты. Текстура остается четкой, а матовый блеск со временем не переходит в глянец.

На открытом воздухе долговечность зависит от агрессивности окружающей среды. В городской черте пыль и песок могут постепенно сглаживать острые грани рисок. Однако этот процесс протекает крайне медленно и не портит общий вид конструкции.

Раз в 3 года специалисты рекомендуют проводить легкое обновление поверхности мягким абразивным волокном. Это возвращает линиям глубину и освежает атласный эффект. Такая процедура занимает минимум времени и не требует демонтажа изделий.

Необходимость лакировки напрямую зависит от типа обрабатываемого металла и условий его будущей работы. Нержавеющая сталь в лаке не нуждается, так как ее оксидная пленка отлично справляется с защитой. Алюминий после сатинирования часто анодируют для сохранения цвета и повышения твердости поверхности.

Медь, латунь и бронза без лака быстро покроются патиной и изменят свой оттенок на коричневый или зеленый. Если цель — сохранить исходный золотисто-розовый блеск, нанесение прозрачного полимерного слоя становится обязательным.

Лак заполняет микроскопические борозды рисунка и создает идеально ровную герметичную броню. Это предотвращает доступ кислорода и влаги к чистому металлу внутри рисок. Современные лаки имеют высокую адгезию к матовым поверхностям и не шелушатся со временем. Они также придают атласному рисунку дополнительную глубину и насыщенность. Для интерьерных предметов декора используют матовые или полуглянцевые составы, которые подчеркивают текстуру штриха и не создают ненужных бликов.

Процесс сатинирования немного снижает естественную коррозионную стойкость металла по сравнению с зеркальной полировкой. Глубокие риски увеличивают общую площадь контакта стали с внешней средой в 1.5 раза. В углублениях штрихов могут задерживаться микрочастицы влаги, солей и уличной копоти.

Но на качественной нержавейке этот фактор не приводит к появлению ржавчины. Формирование новой оксидной пленки происходит мгновенно по всей площади микрорельефа. Для большинства гражданских объектов такая разница в стойкости не имеет практического значения.

В условиях морского побережья или на химических заводах лучше выбирать зеркальную полировку: в этих обстоятельствах агрессивные ионы хлора быстрее проникают в структуру металла через шероховатую поверхность. Если же использование сатинирования необходимо по дизайну, применяют стали с повышенным содержанием молибдена.

После нанесения рисунка проводят дополнительную операцию пассивации в растворах кислот. Это принудительно укрепляет защитный слой внутри каждой риски.

Направление линий рисунка задает общую динамику и стиль изделия. Вертикальное сатинирование на панелях и колоннах зрительно увеличивает высоту помещения. Горизонтальные штрихи на длинных поручнях подчеркивают протяженность конструкции.

Дизайнеры часто используют смену направления линий для зонирования пространства или создания геометрических узоров. На свету такие участки будут иметь разную яркость, что создает эффект объема. Ошибка в направлении штриха на одной из деталей партии сделает ее визуально чужеродной.

При обработке труб и цилиндров линии обычно наносят вдоль оси или по окружности. Продольное сатинирование выглядит более современно и технологично, оно скрывает следы проката. Круговое нанесение рисок часто применяют для посуды и декоративных заглушек.

Важно следить за параллельностью всех линий: малейший перекос будет заметен глазу как дефект. Специалист всегда маркирует направление обработки на заготовках перед началом процесса.

Сатинирование проводят только на основном металле до нанесения декоративных слоев или на очень толстых покрытиях. Тонкий слой хрома или никеля абразив просто сотрет до основания за несколько секунд.

Если нужно получить эффект сатинированного золота или хрома, сначала обрабатывают стальную или латунную базу. На подготовленную матовую поверхность затем наносят гальванический слой нужного цвета. Блеск подложки полностью передается финишному покрытию, сохраняя атласную текстуру. Этот метод позволяет получать очень красивые и дорогие визуальные эффекты.

Существует также технология химического сатинирования в специальных ваннах. Реактивы воздействуют на покрытие и создают на нем микроскопическую шероховатость без механического трения. Такой способ подходит для мелких деталей со сложным рельефом, где щетка может повредить тонкий слой металла. Но механический метод на станках обеспечивает более четкий и выраженный рисунок линий. Мастера всегда учитывают толщину и твердость покрытия при выборе метода финишной отделки.

Сатинирование — отличный способ маскировки зон термического влияния и зачищенных сварных швов. После сварки на нержавейке остаются цвета побежалости и небольшие наплывы металла. Сначала шов выравнивают шлифовальным кругом до общей плоскости изделия. Затем по этой зоне проходят сатинировочной машиной с соблюдением общего направления рисунка.

Направленные риски полностью скрывают границу между основным металлом и наплавленным слоем. Визуально конструкция начинает выглядеть как единое целое без видимых стыков. Для получения идеального результата зернистость абразива в зоне шва должна точно совпадать с отделкой остальной поверхности. Если рисунок получится более грубым или мелким, место сварки будет выделяться другим оттенком. Специалисты часто используют метод постепенного перехода, расширяя зону обработки вокруг стыка.

Сатинирование позволяет исправлять даже небольшие подрезы и поры, которые заполняются в процессе перераспределения микрорельефа. Это делает технологию незаменимой при изготовлении мебели и торгового оборудования.

Главное правило ухода — исключение любых абразивных порошков и жестких металлических губок. Они могут нанести новые царапины, которые пойдут вразрез с основным рисунком сатинирования. Для очистки от пыли и пятен используют мягкие безворсовые салфетки из микрофибры.

Движения при протирке должны совершаться строго вдоль линий атласного штриха, это позволяет эффективно удалять загрязнения из глубины рисок и не портить структуру поверхности. Применение специальных спреев на масляной основе создает на металле тонкую защитную пленку.

Сильные загрязнения удаляют обычным мыльным раствором или спиртовыми очистителями. После влажной уборки поверхность обязательно вытирают насухо для предотвращения появления известковых пятен от воды. Если на металле появились глубокие царапины от ударов, их можно устранить локально. Для этого используют кусочек абразивного волокна нужной зернистости, аккуратно восстанавливая рисунок штриха. Такой простой ремонт возвращает изделию заводской вид без привлечения специалистов.

Качество сатинирования оценивают по трем основным критериям: однородность текстуры, параллельность рисок и чистота поверхности. На заготовке не должно быть зон с разной яркостью блеска или пропусков в рисунке. Параллельность линий проверяют визуально под разными углами к источнику света. Малейшая кривизна штриха считается браком для изделий премиального класса.

Параметр шероховатости Ra для качественного сатинирования обычно находится в диапазоне 0.3–0.6 мкм. Эти значения гарантируют приятные тактильные ощущения и нужную степень матовости.

На производствах используют эталонные образцы для сравнения каждой партии продукции с проектными требованиями. Инструментальный контроль включает замеры профилометром для подтверждения глубины и шага нанесенных линий. Также проверяют отсутствие заусенцев на кромках и отверстиях после прохода абразивных щеток.

Чистоту поверхности подтверждают тестом на отсутствие остатков абразива и металлической пыли. Качественно выполненное сатинирование не имеет темных пятен и радужных разводов.
