Штамповка на ковочных вальцах

Обычная прокатка служит для получения полуфабрикатов с постоянным сечением по всей длине. Это могут быть листы, балки или прутки. Вальцовка на ковочных вальцах меняет площадь сечения заготовки неравномерно. Этот метод используют для перераспределения объема металла в нужные зоны будущей детали.

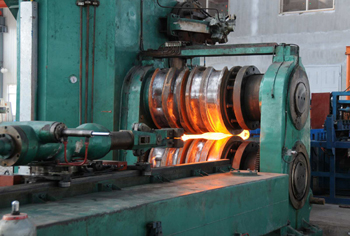

При вальцовке металл проходит через калиброванные ручьи только за часть оборота валков. Секторные инструменты воздействуют на заготовку периодически. Обычные прокатные станы работают непрерывно и выдают бесконечную ленту или профиль. На вальцах получают штучные изделия или поковки с переменным диаметром.

Технология объединяет высокую производительность станков и точность кузнечных операций. Скорость деформации на вальцах в несколько раз выше, чем на гидравлических прессах. Металл заготовки получает правильную ориентацию волокон без разрывов. Такая обработка экономит до 20% материала за счет отсутствия облоя на предварительных этапах.

Метод идеально подходит для выпуска длинномерных изделий с переменным сечением. Заводы производят на вальцах заготовки для гаечных ключей, шатунов и рычагов автомобилей. Титановые лопатки турбин тоже часто проходят стадию вальцовки перед финальной калибровкой. Инструмент позволяет быстро вытянуть металл и сформировать головку или тонкий стержень. Это сокращает количество переходов в основном штамповочном цикле.

Мастера используют ковочные вальцы для массового выпуска звеньев цепей и заготовок под режущий инструмент. Процесс обеспечивает высокую повторяемость формы для каждой единицы продукции. Технология незаменима при создании осей и шпинделей с коническими участками.

Вальцовка заменяет долгую токарную обработку и снижает количество отходов в стружку. Металл в таких деталях работает лучше под динамической нагрузкой.

Точность размеров на ковочных вальцах зависит от качества изготовления ручьев и жесткости станины. Мастера достигают допусков в пределах 0.5–1.0 мм на диаметр заготовки. Это отличный показатель для предварительной кузнечной операции. Такая точность позволяет использовать минимальные припуски на последующую мехобработку. Детали выходят из валков с постоянными параметрами во всей партии.

На стабильность геометрии влияет износ рабочих секторов и температура нагрева металла. Технологи контролируют зазоры между валками с помощью специальных датчиков. Использование прецизионных подшипников исключает биение инструмента при вращении. Применение современных систем ЧПУ повышает класс точности до 0.2 мм на финишных этапах калибровки.

Чистота поверхности после вальцовки достигает параметров Ra 2.5–6.3 мкм. Гладкие ручьи штампа не оставляют глубоких рисок и вмятин на раскаленной стали. Это упрощает финишную полировку или покраску готовых изделий.

Процесс вальцовки существенно уплотняет внутреннюю структуру металла. Под давлением валков исчезают микроскопические поры и пустоты внутри заготовки. Волокна стали вытягиваются вдоль контура детали и не перерезаются в процессе деформации. Изделия выдерживают критические нагрузки без внезапных поломок и трещин.

Совмещение прокатки и штамповки создает мелкозернистую структуру материала. Это повышает сопротивление металла усталостному разрушению при долгой эксплуатации. Такие свойства важны для деталей подвески машин и элементов авиационных двигателей. Поковки после вальцовки служат в 1.5 раза дольше литых аналогов. Металл приобретает однородные характеристики по всему объему.

Термическая обработка после вальцовки проходит более эффективно. Стабильная структура позволяет избежать коробления при закалке и отпуске. Отсутствие скрытых дефектов гарантирует надежность узлов в самых тяжелых условиях.

Температурный режим для углеродистых сталей при вальцовке составляет +1100–1250°C. При таком нагреве металл становится максимально пластичным и легко заполняет ручьи валков. Слишком низкая температура повышает нагрузку на станину и вызывает износ инструмента. Для быстрого и равномерного прогрева заготовок используют индукционные нагреватели, что минимизирует образование окалины на поверхности стали.

Титановые сплавы требуют более точного контроля в диапазоне +850–980°C. Превышение этих значений приводит к росту зерна и потере прочности материала. Алюминий вальцуют при 400–480 °C в зависимости от марки сплава. Технологи следят за тепловым состоянием заготовок с помощью оптических пирометров.

Охлаждение вальцов водой предотвращает их перегрев от контакта с раскаленным прокатом. Это сохраняет твердость штамповой стали и точность рабочих кромок.

Появление трещин часто связано с неравномерным распределением температуры внутри заготовки. Если сердцевина металла остается холодной, внешние слои деформируются быстрее. Это создает разрыв связей на границе температурных зон под давлением валков. Для достижения полной пластичности материала увеличивают время выдержки в печи.

Избыточная степень обжатия за один проход тоже провоцирует разрывы волокон. Титан и легированные стали особенно чувствительны к скорости и глубине деформации. Технологи разбивают процесс на несколько ручьев с постепенным уменьшением сечения, чтобы металл перетекал плавно, без критических напряжений в углах. Использование качественных смазок снижает поверхностное трение и риск задиров.

Микротрещины могут возникать из-за наличия вредных примесей в исходном прокате. Сера и фосфор делают сталь хрупкой при высоких кузнечных температурах. Химический состав сырья обязательно проверяют перед запуском в производство.

Инструмент для вальцовки изготавливают из высоколегированных сталей марок 5ХНВ или 5ХГМ. Эти сплавы обладают отличной теплостойкостью и не трескаются при резких перепадах температур. Вальцы должны выдерживать тысячи циклов нагрева от заготовки и охлаждения водой. Высокая ударная вязкость стали предотвращает сколы рабочих кромок при захвате металла.

Для финишных калибрующих ручьев технологи выбирают марки типа 4Х5В2ФС. Такая сталь сохраняет твердость 45–50 HRC даже при длительном термическом воздействии. Поверхность ручьев полируют для снижения коэффициента трения и повышения качества оттиска. Добавление вольфрама и ванадия повышает абразивную стойкость оснастки.

Современные заводы используют наплавку твердыми сплавами для ремонта изношенных секторов. Это восстанавливает геометрию ручьев и продлевает жизнь дорогостоящему валу. Специалисты контролируют состояние поверхности через каждые 5000 циклов работы.

Вальцовка превосходит штамповку на молотах по производительности в 2–3 раза. Процесс вращения валков обеспечивает непрерывность подачи и деформации заготовок. Энергопотребление вальцовочных станов значительно ниже, чем у паровоздушных молотов, что снижает себестоимость каждой детали при массовом выпуске продукции.

Технология вальцовки создает меньше шума и вибраций в производственном здании. Это бережет конструкцию цеха и позволяет устанавливать оборудование без мощных фундаментов. Металл при вальцевании испытывает более мягкое давление по сравнению с резким ударом молота, что исключает появление микротрещин в вязких и жаропрочных сплавах.

Коэффициент использования металла при вальцовке выше за счет уменьшения массы облоя. Ручьи валков перераспределяют сталь точно по форме будущей детали. На молотах значительная часть проката уходит в заусенец при заполнении глубоких полостей.

Для предотвращения прилипания раскаленной стали мастера используют графито-водные суспензии. Смазочный материал распыляют на рабочие ручьи валков перед каждым захватом заготовки. Вода быстро испаряется, оставляя тонкий слой графита на поверхности металла. Это снижает адгезию и облегчает выход поковки из калибра. Графит также уменьшает износ инструмента и предотвращает появление задиров.

Охлаждение вальцов проточной водой создает паровой слой в зоне контакта. Пар дополнительно препятствует плотному схватыванию заготовки с горячим штампом. Своевременное удаление окалины из ручьев сжатым воздухом также снижает риск налипания, так как мелкие частицы оксидов могут стать центрами фиксации мягкого металла.

Полировка рабочих секторов и нанесение антифрикционных покрытий повышает ресурс оснастки. Титан и алюминий требуют специальных синтетических смазок без содержания активной серы. Это исключает химическое окрашивание поверхности и потемнение готовых изделий.

Максимальная длина обрабатываемой заготовки ограничена диаметром вальцов и размером их рабочей части. Обычно на стандартных станах мастера обрабатывают прутки длиной до 1.0–1.5 м. Двухопорные вальцы позволяют работать с более тяжелыми и длинными заготовками без риска прогиба валов. Для очень длинных осей применяют технологию последовательной вальцовки в несколько этапов.

Длина участка деформации за один оборот зависит от размера секторного штампа. Технологи проектируют оснастку так, чтобы ручей охватывал всю нужную зону изделия. Если деталь очень длинная, ее подают в валки несколько раз с перехватом. Специальные упоры для точного позиционирования металла в рабочей зоне гарантируют совпадение всех ступеней и переходов на сложном валу.

Современные линии ГКМ и вальцовочные станы легко интегрируют в единые потоки. Это позволяет получать заготовки для последующей нарезки на мерные куски.

Технология вальцовки подходит для обработки меди, алюминия и их сплавов. Мастера используют ковочные вальцы для получения заготовок электротехнических шин и контактов. Цветные металлы обладают высокой пластичностью и легко заполняют ручьи при невысоком давлении.

При работе с латунью технологи строго контролируют температуру в пределах +600–750°C. Перегрев может привести к выгоранию цинка и потере механических свойств изделия. Охлаждение алюминиевых заготовок в процессе вальцовки проходит очень быстро. Использование специальных смазок исключает потемнение поверхности мягких сплавов.

Цветные поковки отличаются высокой точностью и отсутствием внутренних напряжений. Вальцовка заменяет дорогое литье под давлением при производстве серийных деталей. Изделия выходят из-под валков гладкими и часто не требуют даже шлифовки. Этот метод востребован в автомобильной промышленности и приборостроении.

Частота перешлифовки ручьев зависит от твердости обрабатываемой стали и режима работы стана. В среднем мастера проводят восстановление геометрии через каждые 15-–20 тыс. циклов. Абразивное действие окалины постепенно стирает калибрующие кромки секторных штампов. Это приводит к росту размеров поковки и потере чистоты поверхности.

Специалисты используют мобильные шлифовальные станки для доводки вальцов без их демонтажа. Это сокращает время простоя линии до нескольких часов. При сильном износе штамповые секторы полностью заменяют на новые комплекты. Правильный зазор и острота ручьев исключают появление заусенцев на готовых деталях.

Современные методы лазерного сканирования позволяют быстро определить износ инструмента. Инженеры сравнивают реальный профиль ручья с исходной цифровой моделью. Такой контроль минимизирует риск выпуска бракованной партии из-за износа оснастки.

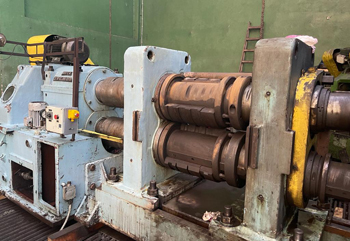

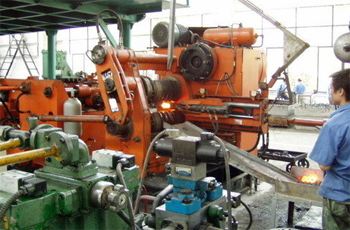

Двухопорные вальцы опираются на станину с двух сторон, что дает максимальную жесткость конструкции. Это позволяет прикладывать огромные усилия прессования без перекоса рабочих валов. Такие станы выбирают для производства крупных и тяжелых поковок из твердых сталей. Оборудование обладает высокой надежностью и выдерживает многосменную нагрузку годами. Вибрации при работе двухопорных машин минимальны.

Консольные вальцы имеют открытую рабочую зону с одной стороны. Это значительно упрощает и ускоряет процесс смены штамповых секторов. Мастера ценят такие станки за компактность и легкость встраивания в тесные производственные цеха. Консольная схема подходит для обработки мелких и средних заготовок из пластичных металлов. а энергопотребление таких машин обычно ниже, что выгодно для небольших предприятий.

Выбор типа вальцов зависит от габаритов продукции и планируемых объемов выпуска. Для массовой штамповки валов двигателей инженеры всегда выбирают двухопорные модели. Консольные станки чаще используют для предварительной подготовки простых заготовок.
