Сварка меди

Медь обладает колоссальной теплопроводностью, которая в шесть раз выше показателей обычной углеродистой стали. При зажигании дуги тепловая энергия мгновенно рассеивается по всему объему заготовки, поэтому кромки не успевают расплавиться до нужной глубины.

Предварительный нагрев до температуры от +300℃ до +700℃ выравнивает тепловое поле и позволяет использовать сварочное оборудование средней мощности. Если начать работу с холодным металлом, в шве неизбежно возникнут непровары и несплавления из-за стремительного остывания сварочной ванны. Температуру контролируют с помощью цифровых пирометров или термокарандашей, потому что перегрев свыше +800℃ ведет к росту зерна и хрупкости материала.

Массивные детали требуют прогрева всей площади, иначе внутренние напряжения вызовут сильную деформацию изделия после кристаллизации расплава. Процесс нагрева проводят в печах или с помощью мощных газовых горелок непосредственно на рабочем столе. Когда деталь достигает нужной кондиции, сварку ведут максимально быстро для сохранения теплового баланса. Для тонких листов толщиной до 3 мм подогрев обычно не применяют, так как они прогреваются дугой практически мгновенно.

Дефект возникает при сварке меди, которая содержит примеси кислорода в виде оксида. При высоких температурах водород из защитного газа или атмосферного воздуха проникает внутрь раскаленного металла и вступает в реакцию с кислородом. В результате этого химического процесса внутри заготовки образуются пары воды под огромным давлением.

Такие пары создают микроскопические разрывы и поры вдоль границ зерен металла, что делает шов крайне хрупким. Металл может буквально рассыпаться под нагрузкой или при небольшом изгибе сразу после остывания. Чтобы исключить такую проблему, для ответственных конструкций выбирают только раскисленную медь с минимальным содержанием примесей.

Защитный газ должен иметь высокую степень чистоты, а расходные материалы следует хранить в сухих помещениях для исключения конденсата. Перед началом работ поверхности кромок зачищают до металлического блеска и обезжиривают спиртом для удаления любых органических загрязнений. Присадочные прутки с содержанием фосфора или кремния эффективно связывают остаточный кислород и предотвращают опасную реакцию.

Для термической обработки меди чаще всего используют чистый аргон высшего сорта или его смеси с гелием. Аргон обеспечивает стабильное горение дуги и надежно укрывает сварочную ванну от воздействия атмосферных газов. Когда работают с массивными деталями толщиной более 10 мм, в защитную среду добавляют от 50% до 70% гелия.

Гелий значительно повышает тепловую мощность дуги и увеличивает глубину проплавления металла за один проход. Использование таких смесей позволяет снизить температуру предварительного подогрева и ускорить процесс ведения шва. Поток газа должен быть ламинарным, поэтому на горелку устанавливают специальные газовые линзы.

Расход аргона настраивают в пределах 8–12 л/мин, чтобы исключить подсос воздуха в зону плавления из-за турбулентности. Если газ содержит примеси влаги, на поверхности шва появятся темные пятна и множественные мелкие поры. Качество защиты проверяют по цвету застывшего валика, который должен иметь ровный розовый или золотистый оттенок. Использование азота в качестве защитной среды допустимо лишь для второстепенных конструкций, так как он снижает пластичность шва.

Фосфор выполняет роль активного раскислителя, который связывает свободный кислород в сварочной ванне и выводит его в шлак. При плавлении меди без специальных добавок металл активно поглощает газы, что ведет к образованию пористости и снижению прочности.

Содержание фосфора в присадочном материале в количестве от 0.2% до 0.5% делает расплав более текучим и спокойным. Добавка препятствует образованию хрупких оксидных прослоек между кристаллами металла при остывании. Шов получается плотным и однородным, а его механические свойства приближаются к характеристикам основного материала. Присадки с фосфором идеально подходят для сварки трубопроводов и емкостей из раскисленной меди.

Однако избыток этого элемента может снизить электрическую проводимость соединения, что нежелательно для силовых шин и контактов. В таких случаях выбирают присадки с минимальным легированием или используют методы сварки без расплавления основы. Фосфор также способствует лучшему смачиванию кромок, поэтому металл ложится ровным слоем без подрезов и наплывов.

Присадочный пруток подают в переднюю часть ванны короткими движениями под углом 15 градусов к поверхности. После остывания шлаковая пленка на поверхности шва легко удаляется металлической щеткой.

Поверхность медных заготовок всегда покрыта слоем естественных окислов, которые имеют высокую температуру плавления и мешают стабильному контакту. Перед началом операций края деталей зачищают стальной щеткой или мелкозернистым абразивом до появления яркого блеска. Механическая очистка должна затрагивать зону шириной не менее 30 мм от линии будущего стыка с обеих сторон.

После удаления окалины металл обязательно обезжиривают органическими растворителями для снятия следов масел и пота. Чистота поверхности напрямую влияет на герметичность шва и отсутствие в нем посторонних включений. Грязь в зоне нагрева мгновенно разлагается и становится источником газов, которые вызывают кипение расплава.

Для удаления глубоких загрязнений в старых деталях применяют химическое травление в растворе азотной кислоты с последующей промывкой водой. Тщательная сушка горячим воздухом после химии обязательна, потому что любая влага спровоцирует появление пор. Если медь имеет значительную толщину, разделку кромок выполняют под углом 35 или 45 градусов для обеспечения полного доступа дуги. Подготовка включает также выравнивание торцов труб для исключения перекосов и неравномерных зазоров при сборке.

Работа с тонкими медными листами толщиной 1-1.5 мм осложняется риском мгновенного сквозного прожога из-за высокой текучести металла. Импульсная сварка позволяет точно дозировать тепловложение за счет чередования мощных всплесков тока и пауз для остывания.

В моменты пикового тока происходит расплавление кромок и перенос металла присадки в сварочную ванну. Во время базового тока дуга лишь поддерживает горение, что дает расплаву возможность частично кристаллизоваться. Данный метод значительно сужает зону термического влияния и предотвращает деформацию тонких деталей после остывания.

Использование импульсов также способствует более активному выходу газов из жидкого металла, что снижает пористость соединения. Частоту колебаний тока настраивают в зависимости от скорости перемещения горелки и марки медного сплава. Мастер может вести сварку в вертикальном или потолочном положениях, так как металл не вытекает из ванны под действием гравитации.

Импульсный режим требует от оборудования наличия современных цифровых контроллеров для точной регулировки всех параметров цикла. Технология незаменима в производстве прецизионных приборов, декоративных изделий и элементов электроники.

Соединение этих разнородных материалов технически возможно, но процесс осложняется большой разницей в температурах плавления и теплопроводности. Для создания надежного узла используют аргонодуговую сварку с присадочным прутком из кремниевой или алюминиевой бронзы.

В процессе работы дугу направляют преимущественно на медную кромку, которая требует гораздо большего количества тепла для разогрева. Нержавеющая сталь в месте контакта должна лишь слегка оплавляться для обеспечения надежной адгезии без глубокого перемешивания. Кремний в составе присадки повышает текучесть расплава и предотвращает образование хрупких интерметаллических слоев в зоне стыка.

Для компенсации термических напряжений часто применяют предварительный подогрев медной детали до температуры +300℃. Тщательный контроль за тепловложением позволяет избежать появления трещин в месте перехода от одного металла к другому. Место соединения должно остывать медленно под слоем термоизоляционного материала для плавной стабилизации структуры шва. Подобные биметаллические узлы часто встречаются в химическом машиностроении и криогенной технике. После завершения сварки поверхность обязательно очищают от цветов побежалости методом химического травления.

Механическое воздействие на горячий металл шва позволяет значительно улучшить его внутреннюю структуру и повысить механическую прочность. Медь в процессе литья склонна к образованию крупных кристаллов-дендритов, которые снижают пластичность и вязкость соединения.

Когда по еще неостывшему валику наносят частые удары легким молотком, происходит измельчение зерен и уплотнение металла. Этот процесс называют наклепом, и он повышает предел прочности шва на 20-30% по сравнению с обычным состоянием. Проковка также способствует закрытию микроскопических пор и раковин, которые могли остаться после выхода газов из расплава.

Температурный диапазон выполнения данной операции для большинства марок меди составляет от +400℃ до +500℃. Если ковать металл в холодном состоянии, то в нем могут возникнуть усталостные трещины из-за потери пластичности. Для восстановления исходных свойств после наклепа детали иногда подвергают отжигу с последующим резким охлаждением в воде. Метод проковки обязателен при ремонте ответственных валов, втулок и деталей, которые работают в условиях сильной вибрации.

Применение неплавящихся угольных стержней является одним из старейших методов соединения массивных медных деталей при отсутствии сложного оборудования. Дуга горит между электродом и заготовкой, а присадочный материал подают в зону плавления вручную.

Угольные электроды позволяют развивать высокую температуру, которой достаточно для надежного прогрева толстостенных плит и фланцев. Процесс ведут на постоянном токе прямой полярности, чтобы обеспечить стабильное горение и глубокий провар. Графитовые стержни служат гораздо дольше угольных, потому что они обладают повышенной стойкостью к термическому разрушению и не засоряют сварочную ванну частицами углерода.

Этот метод требует обязательного использования флюсов для защиты расплава от окисления, так как газовая защита в этой схеме отсутствует. Флюс наносят на кромки деталей и присадочный пруток перед началом работ в виде густой пасты или порошка. Сварку выполняют длинной дугой до 15 мм, что позволяет прогревать большую площадь металла одновременно. Скорость работы при использовании угольных электродов невелика, но метод незаменим при ремонте крупногабаритного электротехнического оборудования в полевых условиях.

Угол наклона инструмента напрямую определяет направление теплового потока и качество газовой защиты сварочной ванны. Для получения глубокого и узкого провара горелку удерживают под углом 80-90 градусов к поверхности заготовки. Если наклонить электрод слишком сильно, дуга начнет блуждать по кромкам, а эффективность нагрева в центре стыка резко снизится.

Правильное положение обеспечивает концентрацию энергии точно в корне шва, что критично для массивных медных деталей. Поток аргона из сопла должен накрывать не только зону плавления, но и уже застывший, но еще раскаленный участок металла.

При сварке тонких листов наклон увеличивают до 60 или 70 градусов в направлении движения для более плавного формирования валика. Это позволяет распределить тепло на большую площадь и снизить риск сквозного прожога тонкой стенки. Присадочный пруток при этом подают под углом 15 градусов навстречу дуге, постоянно поддерживая его конец внутри газового облака. Если вывести присадку из-под защиты аргона, она мгновенно окислится и занесет грязь в сварочную ванну.

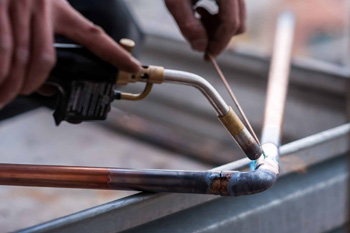

Газовое пламя активно взаимодействует с медью и вызывает ее интенсивное окисление при отсутствии специальных защитных мер. Флюс на основе буры или солей фтора создает на поверхности металла жидкую пленку, которая блокирует доступ кислорода к расплаву. Эта пленка также растворяет уже имеющиеся окислы и очищает зону контакта для лучшего сплавления с присадочным материалом.

В процессе нагрева флюс становится прозрачным, что позволяет мастеру видеть момент образования сварочной ванны и точно дозировать подачу прутка. Использование химии обеспечивает высокую герметичность стыков в системах водоснабжения и кондиционирования.

Перед работой порошок флюса часто смешивают с водой до состояния густой сметаны и наносят кистью на очищенные торцы труб. Остатки застывшего состава после сварки обязательно удаляют горячей водой или слабым раствором кислоты, потому что флюс вызывает коррозию металла при длительном контакте. Качественное соединение получается плотным и блестящим, так как расплав под слоем защиты остывает более равномерно. Применение флюса позволяет работать с медью при использовании обычного ацетилено-кислородного пламени без риска «водородной болезни».

Величина технологического зазора определяет объем присадочного металла и глубину проплавления корня будущего соединения. Для листов меди толщиной до 4 мм оптимальное расстояние между кромками составляет от 1 до 2 мм. Такой промежуток обеспечивает свободное прохождение дуги к нижней части стыка и качественное формирование обратного валика. Если зазор будет слишком мал, из-за высокой теплопроводности края просто сплавятся по поверхности без обеспечения монолитности на всю толщину.

Для фиксации зазора используют специальные струбцины или ставят короткие прихватки через каждые 50 или 100 мм длины. При сварке труб зазор выдерживают строго равномерным по всей окружности для исключения перекосов и внутренних напряжений. В процессе нагрева медь сильно расширяется, поэтому величину зазора рассчитывают с учетом будущего термического роста металла.

Перед наложением основного шва каждую прихватку проверяют на отсутствие трещин и зачищают от окислов. Если зазор в процессе работы начинает сужаться, его восстанавливают механическим способом или корректируют скорость подачи проволоки.
