Сварка титана

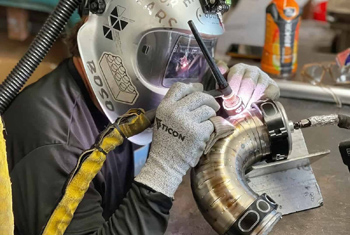

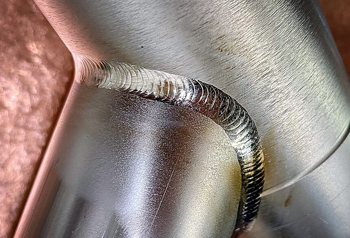

Цвет поверхности титанового соединения отражает степень защиты раскаленного металла от атмосферных газов. Когда процесс протекает в идеально чистой среде аргона, застывший валик сохраняет природный серебристый блеск или приобретает легкий соломенный оттенок. Такое состояние металла свидетельствует о полном отсутствии вредных примесей в виде кислорода и азота, которые делают титан хрупким.

Если газовая защита работает эффективно, структура материала в зоне стыка сохраняет исходную пластичность и высокую вязкость. Качественный шов выдерживает расчетные нагрузки и не проявляет склонности к образованию трещин при эксплуатации изделия. Любые отклонения в настройке газового оборудования сразу меняют окраску шва, что позволяет визуально контролировать процесс без использования сложных приборов.

Появление синих, фиолетовых или серых разводов указывает на контакт неостывшего металла с воздухом при температуре выше +400℃. Серый налет считается признаком глубокого насыщения сплава газами, потому что такая поверхность становится рыхлой и покрывается микроскопическими трещинами. Подобные дефектные участки полностью удаляют механическим способом, так как они неизбежно приведут к разрушению конструкции под нагрузкой.

Титан сохраняет химическую активность при остывании гораздо дольше других металлов, поэтому стандартного газового пятна от сопла горелки часто оказывается недостаточно. Защитные козырьки крепят непосредственно к сварочной головке для подачи аргона на уже сформированный, но еще горячий участок шва.

Это приспособление создает длинный инертный шлейф, который исключает окисление металла до момента его охлаждения ниже +250℃. Использование козырьков позволяет вести работу на высоких скоростях без риска порчи поверхности. Когда тепло уходит вглубь заготовки медленно, дополнительный обдув становится единственным способом сохранить чистоту сплава. Качественная защита с тыльной стороны также требует применения специальных мер.

Медные или стальные подкладки устанавливают под стык для формирования корня шва и подачи защитного газа к обратной стороне заготовки. Внутри таких подложек фрезеруют каналы, через которые аргон поступает непосредственно в зону проплавления. Такая схема предотвращает контакт жидкой капли с кислородом и обеспечивает получение ровного обратного валика без пор. Подкладки также выполняют роль эффективного теплоотвода, что значительно сужает зону термического влияния и снижает деформации.

Прямое соединение титановых и стальных деталей плавлением невозможно из-за образования крайне хрупких интерметаллических фаз в сварочной ванне. Когда два этих металла перемешиваются в жидком состоянии, возникают химические соединения, которые по своим свойствам напоминают стекло. Шов мгновенно покрывается трещинами еще в процессе кристаллизации или лопается при малейшем механическом воздействии. Разница в температурах плавления и коэффициентах теплового расширения также создает колоссальные внутренние напряжения в зоне контакта.

Для сборки таких разнородных конструкций используют переходные вставки, которые изготавливают методом сварки взрывом или диффузионным способом. Эти вставки состоят из слоев титана и стали, которые уже соединены между собой на молекулярном уровне без образования хрупких прослоек. Сварщик приваривает титановую часть детали к титановой стороне вставки, а стальной элемент - к стальной основе обычными методами. Такой подход позволяет надежно объединить преимущества двух металлов в одном изделии.

Поверхность титановых заготовок перед началом работ должна иметь идеальную чистоту, потому что любые органические остатки мгновенно разрушают структуру шва. Сначала металл очищают от грубых загрязнений и оксидной пленки с помощью напильников или фрез из твердых сплавов. Использование абразивных кругов нежелательно, так как частицы наждака могут внедриться в мягкий титан и вызвать появление пор.

После механической обработки детали проходят стадию химического травления в смеси азотной и плавиковой кислот. Эта процедура полностью удаляет стойкие окислы и обнажает чистые атомы металла для вступления в химическую связь. Промывка дистиллированной водой и сушка горячим воздухом завершают подготовительный этап.

Важно проводить все операции в чистых хлопчатобумажных перчатках, чтобы исключить попадание следов жира и пота на кромки. Отпечатки пальцев на титане при нагреве превращаются в очаги хрупкости и пористости, которые невозможно исправить без полной вырезки стыка. Обезжиривание проводят спиртом или ацетоном непосредственно перед сборкой каркаса под сварку. Присадочную проволоку также подвергают химической очистке и хранят в герметичных пеналах для защиты от пыли. Если подготовленные детали лежат в цехе более 8 часов, процедуру очистки повторяют заново.

Вольфрам обладает самой высокой температурой плавления среди металлов, поэтому он идеально подходит для создания стабильной дуги без разрушения самого стержня. Титан требует точной фокусировки энергии и поддержания короткой дуги для качественной защиты сварочной ванны. Неплавящийся электрод позволяет мастеру полностью контролировать процесс плавления кромок и отдельно дозировать подачу присадочного прутка.

В состав вольфрамовых стержней часто добавляют оксиды лантана или тория для облегчения поджига и повышения стойкости кончика. Лантанированные электроды марки WL-20 считаются оптимальным выбором для работы с титановыми сплавами на постоянном токе. Сфокусированный поток электронов обеспечивает узкую зону нагрева и глубокое проплавление стыка.

Заточка кончика электрода должна иметь форму острого конуса, чтобы дуга не блуждала по поверхности заготовки. Направление рисок от заточного диска должно идти строго вдоль оси стержня для предотвращения рассеивания разряда. Любое случайное касание электродом расплавленного металла требует немедленной остановки процесса и повторной переточки инструмента. Частицы вольфрама в титановом шве становятся концентраторами напряжений и могут привести к разрушению узла под нагрузкой.

Для сборки наиболее ответственных узлов сложной формы используют специальные герметичные камеры с контролируемой атмосферой аргона. В необитаемых камерах воздух полностью откачивают вакуумными насосами, после чего внутренний объем заполняют инертным газом высокой чистоты. Человек управляет процессом снаружи через встроенные перчатки или с помощью автоматизированных манипуляторов.

Этот метод гарантирует стопроцентную защиту металла со всех сторон, что полностью исключает риск появления цветов побежалости. Камеры позволяют сваривать детали с большим количеством труднодоступных внутренних швов, где невозможно обеспечить локальный обдув. Чистота среды внутри бокса постоянно контролируется датчиками кислорода и влажности.

Обитаемые камеры представляют собой большие залы, которые заполняют аргоном, а персонал работает внутри в герметичных скафандрах с автономной подачей кислорода. Такую технологию применяют при производстве крупногабаритных корпусов подводных лодок и элементов ракетных двигателей. Сварщик имеет полную свободу движений, что важно для выполнения сложных пространственных соединений на массивных деталях. Качество швов в таких условиях достигает максимально возможных значений, так как риск человеческой ошибки из-за плохой видимости минимален.

Водород - самый опасный враг титана, потому что он легко проникает в кристаллическую решетку металла и вызывает его замедленное разрушение. При высокой температуре расплав активно поглощает водород из влаги, которая содержится в воздухе или на поверхности грязной присадки. В процессе остывания растворимость газа падает, и он выделяется в виде микроскопических пузырьков или образует хрупкие пластинчатые гидриды. Эти включения создают внутренние напряжения, которые приводят к появлению трещин спустя несколько часов или даже дней после завершения работ.

Такое явление называют водородной хрупкостью, и оно крайне коварно из-за невозможности обнаружения дефекта сразу после сварки. Для борьбы с дефектом все расходные материалы и заготовки подвергают тщательной сушке и вакуумному отжигу перед началом сборки. Сварочную проволоку протирают обезжиривающими составами, так как заводская смазка часто содержит водородные соединения. Влажность в помещении цеха строго ограничивают, а зону сварки защищают от любых сквозняков. Если в шве обнаруживают повышенное содержание водорода, деталь помещают в вакуумную печь для дегазации при температуре около +600℃.

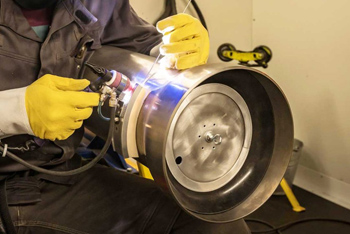

Монтаж трубопроводов из титана требует обязательной защиты корня шва изнутри, так как раскаленный металл на внутренней стороне трубы мгновенно окислится при контакте с воздухом. Если не обеспечить внутренний поддув, вместо гладкого валика образуется рыхлая серая масса с высоким содержанием азота и кислорода. Этот дефект не только снижает прочность стыка, но и создает очаги будущей коррозии в агрессивных средах.

Для изоляции внутренней зоны используют специальные резиновые заглушки или растворимые бумажные пробки, которые ограничивают объем продувки. Аргон подают через штуцер в одной из заглушек и поддерживают его циркуляцию на протяжении всего цикла горения дуги.

Расход газа для внутреннего поддува настраивают так, чтобы внутри трубы не создавалось избыточное давление, способное выдавить сварочную ванну наружу. Время предварительной продувки рассчитывают исходя из диаметра и длины участка для полного вытеснения атмосферного воздуха. Контроль чистоты среды на выходе проводят с помощью газоанализаторов или по цвету пробного пятна на титановой пластине. После завершения прохода подачу газа не прекращают до полного остывания стыка, чтобы исключить подсос воздуха через микропоры.

Для обнаружения мельчайших поверхностных трещин и пор, которые невозможно увидеть глазом, используют метод капиллярного контроля с применением цветных индикаторов. На предварительно очищенную и обезжиренную поверхность шва наносят специальный пенетрант — ярко-красную жидкость с высокой проникающей способностью.

Состав оставляют на металле на 10 или 15 минут, в течение которых он заполняет все невидимые глазу дефекты. После этого излишки красной жидкости удаляют ветошью, а на шов напыляют слой белого проявителя. Проявитель вытягивает пенетрант из полостей, и на белом фоне четко проступают красные линии или точки, указывающие на расположение и размер трещин.

Этот способ контроля обязателен для всех ответственных конструкций из титана, так как он позволяет выявить холодные водородные трещины на ранней стадии. Процедура проста в исполнении и может проводиться непосредственно на монтажной площадке без использования сложного оборудования. По результатам проверки принимают решение о пригодности узла или необходимости его локального ремонта. Важно тщательно очищать поверхность после теста, так как остатки химикатов могут вызвать коррозию при последующей эксплуатации.

Химический состав присадочного материала должен максимально соответствовать марке основного металла заготовки или превосходить его по чистоте. Для сварки технического титана используют проволоку с минимальным содержанием примесей железа, углерода и газов. Если в присадке будет много кислорода, то шов получится твердым, но хрупким, что недопустимо для нагруженных систем.

Поверхность проволоки должна быть идеально гладкой, без заусенцев и глубоких рисок, в которых может скапливаться грязь. Перед использованием катушки часто подвергают вакуумному отжигу для удаления остаточного водорода из структуры металла. Правильный подбор диаметра проволоки обеспечивает равномерное наполнение разделки кромок без перегрева ванны.

В процессе сварки кончик присадочного прутка должен постоянно находиться внутри защитной зоны аргона. Если вывести горячую проволоку из-под газа, ее конец мгновенно окислится и занесет загрязнения в сварочную ванну при следующем касании. Сварщик подает присадку короткими ритмичными движениями, стараясь не нарушать ламинарность газового потока.

Процесс сварки неизбежно создает высокие внутренние напряжения в металле из-за резкого перепада температур и сил усадки. Термический отдых, или стабилизирующий отжиг, проводят для снятия этих напряжений и предотвращения самопроизвольного растрескивания узлов.

Детали помещают в печи и нагревают до температуры от +500℃ до +650℃ в зависимости от марки сплава. При таком нагреве происходит частичная перестройка кристаллической решетки, которая выравнивает внутренние силы без потери твердости материала. Время выдержки в печи рассчитывают исходя из толщины стенок заготовки для обеспечения равномерного прогрева всей массы металла.

Для предотвращения окисления при нагреве в печи создают вакуум или подают инертный газ. Если проводить отжиг на воздухе, на поверхности титана вырастет толстый слой окалины, который потребует долгого удаления химическим травлением. Медленное охлаждение вместе с печью гарантирует отсутствие новых термических поводков в сложной геометрии изделия. Процедура обязательна для деталей, которые работают в условиях циклической вибрации или высокого давления.

Основной источник пористости при сварке титана - выделение растворенных газов из расплава в момент его кристаллизации. Чаще всего поры возникают из-за наличия влаги или масляных пленок на поверхности кромок и присадочной проволоки. Также причиной может стать недостаточный расход защитного газа или его низкая чистота, что ведет к попаданию азота в зону дуги. Водород, проникая в жидкий металл, образует мелкие газовые пузырьки, которые не успевают выйти на поверхность до застывания валика.

Для устранения дефекта требуется полное соблюдение технологии очистки и защита зоны сварки от любых сквозняков. Поры значительно снижают герметичность шва и становятся центрами развития усталостных трещин.

Если при неразразрушающем контроле обнаруживают цепочки пор, этот участок полностью вышлифовывают до чистого металла. Повторную сварку проводят после тщательного обезжиривания и прогрева зоны ремонта для удаления остаточной влаги. Сварщик должен вести горелку более медленно, чтобы дать газам возможность покинуть сварочную ванну. Использование импульсного режима тока также способствует дегазации расплава за счет механических колебаний ванны.

Регулярная проверка герметичности газовых шлангов исключает подсос воздуха в магистраль подачи аргона. Тщательный контроль всех параметров процесса позволяет получать плотные и надежные соединения на самых ответственных участках конструкций. Правильная техника ведения дуги в сочетании с качественной защитой исключает образование газовых раковин.
