Свинцевание металла

Свинец обладает уникальной способностью образовывать на своей поверхности инертную пленку сульфата, которая не растворяется в концентрированных растворах кислот. Когда металл контактирует с агрессивной средой, протекает быстрая химическая реакция и возникает плотный барьер. Слой сульфата свинца блокирует дальнейшее проникновение реагентов к основному телу заготовки и полностью прекращает процесс коррозии.

Стальные емкости и трубы без такой защиты разрушаются за считанные недели, но после свинцевания они служат десятилетиями. Металл сохраняет стабильность даже при нагреве среды до +200℃, что делает его незаменимым для химических реакторов.

Процесс нанесения свинца на сталь обеспечивает герметичность стыков и швов сложной аппаратуры. Если на поверхности возникает случайная царапина, химическая активность свинца позволяет защитной пленке восстановиться самостоятельно в присутствии кислоты. Пластичность материала помогает оболочке выдерживать тепловые расширения стали без образования трещин и разрывов.

Свинец имеет очень низкую твердость и высокую пластичность, поэтому выступает в роли эффективной твердой смазки в узлах трения. Когда вал вращается внутри втулки, тонкий слой свинца заполняет микроскопические неровности и выравнивает пятно контакта.

Металл обладает способностью поглощать мелкие абразивные частицы песка или металлической крошки, которые попадают в зону контакта. Эти частицы просто вдавливаются в мягкий свинец и перестают царапать поверхность стального вала. В результате риск заклинивания механизма при дефиците жидкого масла снижается в несколько раз.

Антифрикционные свойства свинцовых слоев позволяют агрегатам работать плавно и с минимальным выделением теплоты. Если температура в узле резко возрастает, свинец не приваривается к стали, что предотвращает фатальную поломку двигателя или редуктора. Слой свинца толщиной 20-30 мкм наносят гальваническим методом для обеспечения идеальной равномерности покрытия. Поверхность после обработки приобретает матовый серый оттенок и хорошо удерживает тонкую масляную пленку.

Свинец обладает высокой плотностью и эффективно поглощает рентгеновское и гамма-излучение даже при небольшой толщине слоя. В производстве точных приборов и датчиков свинцевание используют для экранирования чувствительных элементов от радиационных помех. Тонкая пленка металла толщиной 50-100 мкм значительно снижает уровень фона, который может искажать результаты измерений.

Этот метод выбирают в тех случаях, когда габариты изделия не позволяют использовать массивные свинцовые плиты или кирпичи. Гальванический способ нанесения обеспечивает покрытие внутренних полостей и сложных контуров, куда трудно установить обычную защиту.

Экранирующий слой блокирует прохождение заряженных частиц и предотвращает преждевременный выход из строя микросхем. Свинцевание корпусов позволяет создавать компактные приборы для работы в зонах с повышенной радиационной активностью или в космосе. Металл не теряет защитных свойств под воздействием жесткого облучения и не становится радиоактивным сам по себе. Когда на детали наносят такую броню, они приобретают долговечность и надежность в экстремальных условиях.

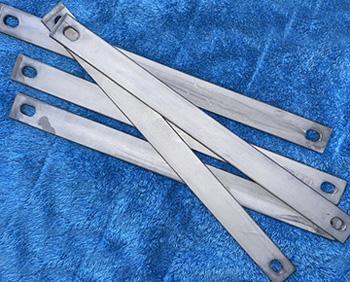

Сталь и свинец имеют значительную разницу в параметрах кристаллических решеток, поэтому их прямое сцепление часто оказывается слабым. Чтобы свинец держался прочно, поверхность стали подвергают интенсивному травлению для удаления всех следов оксидов и жира.

Часто применяют промежуточные подслои из меди или олова, которые выполняют роль химического моста между материалами. Медь обладает великолепной адгезией к железу, а свинец легко образует сплав с медью на границе раздела. Без такой подготовки защитный слой может просто отслоиться огромными пластами уже на стадии сушки.

При горячем методе заготовку обязательно обрабатывают флюсами на основе хлорида цинка и аммония. Эти вещества растворяют остатки загрязнений и обеспечивают идеальное смачивание стали расплавленным свинцом. Для обеспечения достаточной текучести металла температурный режим в ванне поддерживают в диапазоне +350-380℃. Если заготовку перегреть, в зоне контакта могут возникнуть хрупкие интерметаллиды, которые снижают прочность соединения.

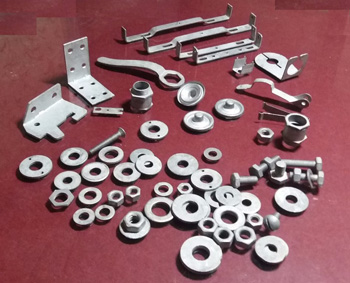

Свинцовое покрытие на медных или стальных клеммах предотвращает их разрушение под действием паров электролита и кислотного тумана. Медь в таких условиях быстро покрывается зеленым налетом сульфатов, что ведет к росту электрического сопротивления и потере мощности.

Свинцевание создает химически однородную среду с материалом электродов аккумулятора, что исключает возникновение паразитных гальванических пар. Слой свинца толщиной 15-20 мкм надежно блокирует доступ серной кислоты к активному металлу основы. Это гарантирует надежный пуск двигателя и стабильную работу электрических систем транспортного средства.

Для защиты клемм чаще используют гальванический метод, так как он позволяет получать плотные слои с мелкозернистой структурой. Поверхность металла остается пластичной, поэтому при затяжке болтов покрытие не трескается и сохраняет герметичность. Свинцевание также улучшает контакт в местах соединения проводов, снижая риск нагрева узла при больших токах.

Пары свинца обладают высокой токсичностью и представляют серьезную угрозу для нервной системы и внутренних органов человека. При нагреве металла до рабочих температур +350℃ и выше происходит активное испарение свинца в окружающее пространство. Мелкие частицы аэрозоля легко проникают в легкие и накапливаются в крови, вызывая хронические отравления.

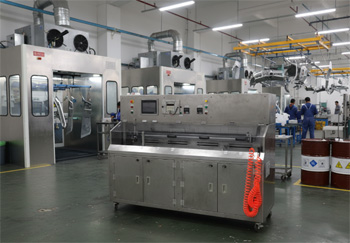

Поэтому цехи горячего свинцевания оборудуют мощными системами бортовых отсосов, которые улавливают дым прямо над зеркалом расплава. Персонал обязан использовать герметичные маски с фильтрами, которые предназначены для защиты от паров тяжелых металлов.

Работа в закрытых помещениях без принудительной вентиляции категорически запрещена правилами техники безопасности. Стены и полы в таких зонах покрывают материалами, которые не впитывают пыль и легко поддаются влажной уборке. Содержание свинца в воздухе контролируют несколько раз в день с помощью газоанализаторов. После завершения смены сотрудники проходят обязательные гигиенические процедуры и меняют спецодежду.

Свинец плавится при температуре всего +327.5℃, что ограничивает использование таких покрытий в теплонапряженных узлах. При достижении температуры около +250℃ прочность слоя резко падает, а металл начинает терять первоначальную твердость.

Это может привести к размягчению защиты и ее выдавливанию из зон высокого давления при эксплуатации, поэтому свинцевание не применяют для деталей камер сгорания или элементов выхлопных систем мощных двигателей. Специалисты всегда учитывают этот температурный порог при проектировании химических реакторов и насосов.

В то же время низкая точка плавления облегчает процесс горячего нанесения покрытия методом погружения. Энергозатраты на поддержание ванны в жидком состоянии остаются умеренными по сравнению с цинкованием или алитированием. Свинец легко заполняет все неровности литых деталей и образует гладкую поверхность без лишних усилий. Если деталь работает в условиях комнатных температур, ограничение по нагреву не имеет значения для долговечности защиты.

Олово обладает великолепной смачиваемостью и легко растворяет оксидные пленки на поверхности других металлов. Промежуточный слой олова толщиной 2-3 мкм обеспечивает идеальную базу для последующего свинцевания стальных или медных изделий.

Свинец и олово неограниченно растворяются друг в друге в жидком состоянии, что гарантирует отсутствие пустот на границе раздела. Такая технология позволяет получать беспористые и очень плотные покрытия с высокой антикоррозионной стойкостью. Совмещение двух металлов значительно улучшает паяемость деталей, что важно для производства радиаторов и теплообменников.

Оловянный подслой также выступает в роли дополнительного барьера, который препятствует диффузии железа во внешний защитный слой. Это сохраняет химическую чистоту свинца и предотвращает его преждевременное разрушение в кислотах. Многослойная защита лучше выдерживает вибрации и изгибы заготовки без риска отслоения брони. При использовании сплавов олово-свинец достигается оптимальный баланс между стоимостью и защитными свойствами покрытия.

В процессе электролитического осаждения свинца из кислых электролитов на катоде выделяется атомарный водород. Газ стремится проникнуть в структуру высокопрочных сталей и скапливается в дефектах кристаллической решетки. Это создает зоны колоссального внутреннего давления, которые делают металл ломким и склонным к внезапному разрушению под нагрузкой.

Для ответственных деталей типа пружин или нагруженных шпилек этот эффект представляет серьезную опасность. Чтобы исключить риск поломки, изделия после гальваники подвергают обязательной дегазации в печах.

Прогрев проводят при температуре около +180℃ в течение нескольких часов сразу после завершения промывки. Тепло помогает молекулам водорода выйти на поверхность через микропоры свинцового слоя до начала сборки агрегата. Если деталь имеет твердость более 40 HRC, процедура становится критически важной для сохранения безопасности. Свинцевание методом горячего погружения практически не вызывает наводороживания, так как процесс протекает без участия электрического тока.

Для измерения толщины свинца на производстве используют магнитные или вихретоковые толщиномеры. Эти приборы позволяют получить данные в микрометрах за несколько секунд, не повреждая защитный панцирь.

Магнитный метод идеально подходит для контроля стальных листов и труб, так как свинец не обладает магнитными свойствами. Прибор анализирует изменение плотности магнитного поля в зависимости от расстояния датчика до железной основы. Вихретоковые устройства применяют при обработке медных или алюминиевых заготовок со сложной геометрией.

Погрешность современных цифровых устройств составляет не более 3-5%, что достаточно для большинства промышленных задач. Замеры проводят в нескольких контрольных точках на плоских участках и во внутренних углах для проверки равномерности осаждения. Если деталь имеет очень большие размеры, используют ультразвуковые толщиномеры, которые работают на принципе отражения звуковых волн.

Наращивание свинца эффективно для реставрации изношенных поверхностей в узлах трения и антифрикционных втулках. Технология позволяет увеличивать толщину слоя на несколько миллиметров без риска деформации заготовки от сильного нагрева. Это выгодно отличает свинцевание от наплавки или сварки, при которых металл основы может потерять свою закалку.

Перед началом процесса поврежденный участок протачивают для удаления следов задиров и придания правильной геометрической формы. Затем на подготовленную базу наносят свинец гальваническим методом или заливкой в форму.

Восстановленная поверхность обладает мягкостью и пластичностью, что позволяет детали быстро притереться к ответной части механизма. Метод часто применяют для ремонта подшипников скольжения в тяжелых прессах и судовых дизелях. Адгезия нового свинца к старой основе остается высокой при условии качественной химической очистки. Использование свинца для ремонта экономит значительные средства на закупке новых массивных втулок из дорогих сплавов.

Применение свинца в пищевой промышленности строго запрещено из-за высокой токсичности металла и его способности переходить в продукты. Свинец активно растворяется во многих органических кислотах, которые содержатся в овощах, фруктах и молоке.

Попадание ионов свинца в пищу вызывает тяжелые отравления и необратимые изменения в организме человека. Поэтому свинцевание никогда не используют для обработки внутренней поверхности консервных банок, чанов для брожения или столовых приборов. Для этих целей применяют безопасное лужение чистым оловом или никелирование.

Запрет касается также трубопроводов, по которым подают питьевую воду или жидкое сырье на пищевых комбинатах. В быту старые свинцовые трубы подлежат обязательной замене на пластиковые или стальные аналоги. Специалисты следят за тем, чтобы свинцовые детали не использовались даже на внешних элементах оборудования, где возможен случайный контакт с продукцией.

Свинец мгновенно вступает в реакцию с кислородом воздуха сразу после выхода из гальванической ванны или расплава. На поверхности возникает тонкая и плотная пленка оксида свинца, которая имеет характерный серый или сизый оттенок. Этот слой не обладает зеркальным блеском, так как он активно рассеивает свет из-за своей микропористой структуры.

В отличие от хрома или никеля, свинец не предназначен для декоративных целей и его внешний вид всегда остается чисто техническим. Со временем поверхность может еще сильнее потемнеть под воздействием влаги и превратиться в темно-серый налет.

Потускнение металла - признак формирования защитного барьера, который блокирует дальнейшее окисление. Попытки полировки свинца до блеска не дают долговечного результата, так как свежий срез металла окисляется за несколько минут. Матовый вид покрытия удобен для визуального контроля целостности защиты на крупных объектах. На сером фоне легко заметить глубокие царапины или места химического разрушения пленки. Качественный технический вид изделия свидетельствует о правильном протекании диффузионных процессов.
