Токарно-винторезные работы

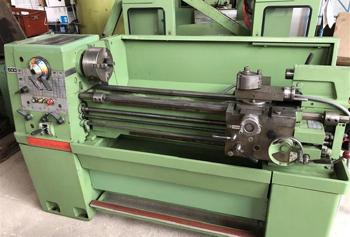

Ходовой винт передает движение суппорту только в процессе нарезания резьбы резцом. Этот узел имеет прецизионную трапецеидальную резьбу по всей длине и обеспечивает жесткую кинематическую связь между шпинделем и инструментом.

Каждый оборот заготовки строго соответствует определенному смещению каретки, что гарантирует точность шага винтовой линии. Ходовой валик используют для выполнения всех остальных токарных операций: обточки, подрезки торцов и сверления. Он приводит в действие механизмы фартука через червячную пару или реечную передачу, позволяя настраивать автоматическую подачу для черновой и чистовой обработки.

Разделение функций между этими двумя узлами сохраняет точность винта на протяжении многих лет эксплуатации оборудования. Если применять ходовой винт для обычного точения, его резьба быстро износится и потеряет паспортные характеристики. Мастер выбирает нужный режим работы с помощью рукоятки на коробке подач, которая подключает один из валов к приводу.

Настройку гитары выполняют при необходимости нарезания резьб, параметры которых отсутствуют в стандартной коробке подач станка. Процесс подразумевает расчет и установку комбинации зубчатых колес с определенным количеством зубьев на специальный кронштейн. Мастер подбирает шестерни так, чтобы передаточное отношение между шпинделем и ходовым винтом точно соответствовало заданному шагу.

Этот метод позволяет получать дюймовые, питчевые и модульные резьбы на оборудовании с метрической системой измерений. Жесткая фиксация колес в зацеплении исключает проскальзывание и гарантирует стабильность профиля по всей длине заготовки.

Точность настройки проверяют методом пробного прохода по поверхности болванки без полного углубления резца. Если шаг соответствует чертежу, гитару закрывают защитным кожухом и приступают к основной работе. Важно следить за наличием смазки на зубьях, так как сухая работа шестерен вызывает шум и повышенный износ металла. Использование сменных колес расширяет технологические возможности токарно-винторезного оборудования для выпуска уникальных деталей.

Разъемная (маточная) гайка обеспечивает мгновенное соединение суппорта с ходовым винтом для начала процесса резьбообразования. Устройство состоит из двух половин с внутренней резьбой, которые плотно обхватывают винт при нажатии на рукоятку фартука.

Такая конструкция позволяет возвращать инструмент в начальную точку вручную или ускоренным ходом без остановки вращения шпинделя. Этот прием сокращает время обработки на 30% и более, особенно при изготовлении длинных винтов и штоков. Плотный контакт поверхностей исключает осевой люфт и гарантирует точное попадание резца в старую колею при повторных проходах.

Механизм блокировки предотвращает одновременное включение разъемной гайки и автоматической подачи от ходового валика. Подобная защита спасает станок от поломок коробки скоростей и разрыва цепей привода. Износ маточной гайки определяют по появлению люфта, который исправляют регулировкой прижимных планок или заменой бронзовых вкладышей. Для работы с вязкими сталями выбирают режимы, при которых нагрузка на резьбу винта остается в пределах нормы.

Многозаходная резьба имеет несколько параллельных винтовых линий, которые начинаются на торце детали со смещением относительно друг друга. Для получения такого профиля используют метод деления заготовки на равные части по углу поворота шпинделя.

Сначала нарезают первый заход на полную глубину, после чего заготовку поворачивают на заданный угол или смещают малую продольную каретку на величину шага. Процесс требует ювелирной точности позиционирования инструмента для обеспечения одинаковой толщины всех витков. Такие резьбы применяют в механизмах быстрого перемещения, где один оборот винта дает значительный осевой сдвиг гайки.

При работе с многозаходными профилями учитывают суммарную площадь контакта, которая возрастает пропорционально количеству заходов. Нагрузка на резец при этом увеличивается, что требует применения инструмента с повышенной прочностью кромки. Скорость вращения заготовки устанавливают ниже стандартной для предотвращения перегрева тонких гребней металла.

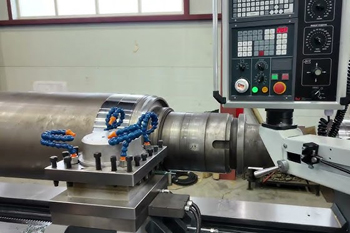

Обработка сталей с твердостью выше 45 HRC требует применения резьбовых пластин из эльбора или специализированных твердых сплавов. Обычный инструмент мгновенно затупляется о твердую поверхность, что приводит к появлению прижогов и сколов на вершине витка.

Нарезание ведут на малых скоростях с минимальной глубиной подачи за один проход для снижения ударных нагрузок. Резец должен иметь отрицательный передний угол и усиленную режущую грань для сопротивления интенсивному трению. Обильная подача масляной СОЖ предотвращает термический удар и способствует получению зеркальной поверхности профиля.

Перед началом нарезки по закаленной детали часто проводят предварительную проточку впадин в сыром состоянии с припуском на финиш. После печи каленый слой снимают чистовыми проходами, что обеспечивает идеальную геометрию и высокую износостойкость витков. Тщательная проверка биения шпинделя исключает вибрации, которые губительны для хрупкой керамической или эльборовой оснастки. Использование жестких оправок с минимальным вылетом повышает стабильность процесса резания.

Метод бокового или радиального врезания подразумевает подачу резца под углом, который соответствует углу профиля резьбы. При таком подходе основную работу выполняет только одна сторона режущей кромки, а вторая лишь слегка касается металла.

Эта тактика значительно снижает силы резания и предотвращает возникновение вибраций при обработке вязких сплавов типа нержавейки. Стружка при боковом врезании выходит в одну сторону и не забивает узкую впадину, что исключает риск поломки инструмента. Результат обработки характеризуется высокой гладкостью боковых граней и отсутствием задиров на гребнях.

На универсальных токарно-винторезных станках для этого метода разворачивают верхний суппорт на угол 30 градусов. Подачу на глубину осуществляют рукояткой верхних салазок, что позволяет мастеру четко контролировать толщину срезаемого слоя. При чистовых проходах переходят на прямое врезание для окончательного выравнивания профиля и достижения симметричности. Использование этой технологии продлевает ресурс резьбовых пластин в 2 раза за счет равномерного распределения тепловых потоков.

Износ винта определяют по величине мертвого хода или люфта при вращении рукоятки продольного перемещения суппорта. Если свободный ход превышает 1/4 оборота маховика, точность нарезания резьбы падает ниже допустимых пределов. Периодически проводят замер шага резьбы винта в разных участках станины с помощью эталонных линеек и индикаторов.

Неравномерный износ в зоне частого использования приводит к появлению накопленной погрешности, которую невозможно компенсировать настройками. Для восстановления точности проводят шлифовку резьбы винта на специальном оборудовании или заменяют узел на новый.

Состояние разъемной гайки также влияет на итоговый результат, поэтому ее проверяют на плотность смыкания половин. При обнаружении зазоров проводят регулировку клиньев или подтягивают прижимные болты для исключения осевого люфта. Тщательная смазка винта чистым индустриальным маслом снижает интенсивность абразивного износа от мелкой пыли. Применение скребков на суппорте предотвращает попадание металлической крошки в зону контакта винта и гайки.

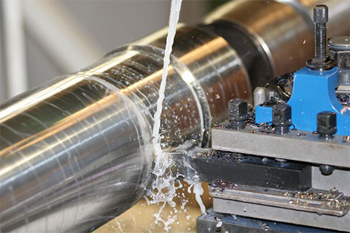

Технологическая канавка в конце резьбового участка необходима для безопасного отвода инструмента из зоны резания на полном ходу. Глубина этой проточки должна быть чуть больше высоты профиля резьбы, а ширина — составлять от 2 до 4 полных шагов.

Без такой полости резец упрется в уступ детали, что приведет к мгновенной поломке кромки или повреждению шпиндельного узла. Канавка позволяет мастеру плавно разомкнуть маточную гайку и отвести суппорт назад для повторного прохода. Формирование этого элемента закладывают в чертеж на стадии проектирования для обеспечения технологичности изготовления вала.

Для внутренних резьб в глухих отверстиях канавка также служит местом скопления мелкой стружки, которая мешает работе метчика или резца. Края проточки делают с небольшим скруглением для исключения концентрации напряжений в опасном сечении детали. При точении резьбы «в упор» без канавки используют специальные системы ЧПУ с функцией мгновенного отвода инструмента, но на ручных станках это невозможно.

Идеальная плоскостность торца достигается за счет подрезки поверхности от периферии к центру при жесткой фиксации заготовки. Резец устанавливают строго на уровне оси вращения, так как любое смещение выше или ниже приведет к образованию вогнутости в центре.

Для работы выбирают подрезные резцы с отогнутой головкой, которые обеспечивают свободный выход стружки и отличный обзор зоны контакта. Подачу инструмента делают равномерной для исключения появления спиральных рисок на металле. Когда обрабатывают массивные диски, радиальную жесткость станка повышают за счет подтяжки направляющих поперечного суппорта.

Проверку перпендикулярности проводят прецизионным угольником или индикатором часового типа, который закрепляют в резцедержателе. Отклонение торца от плоскости, перпендикулярной оси вращения, не должно превышать 0.02 мм на 100 мм диаметра. Этот параметр критичен для посадочных мест подшипников и герметичных стыков фланцевых соединений.

Дюймовая резьба имеет шаг, который измеряют количеством витков на один дюйм (25.4мм), что не совпадает с метрическим шагом ходового винта. Для выполнения такой задачи требуется установка специальных сменных шестерен в гитару привода, которые включают колесо со 127 зубьями. Это число позволяет точно перевести дюймовые значения в метрические перемещения без накопления погрешности.

Процесс требует остановки станка для замены оснастки и тщательной проверки зацепления каждой пары колес. На современных станках с ЧПУ проблема решается программно через изменение параметров цикла нарезания.

На ручных станках при нарезке дюймовой резьбы нельзя размыкать маточную гайку до полного завершения всех проходов. Мастер вынужден возвращать резец назад на реверсе шпинделя, так как при размыкании попасть в шаг при повторном включении практически невозможно. Это значительно увеличивает время обработки, но гарантирует получение правильного профиля винта.

Вершина резьбового резца должна иметь радиус скругления, который строго соответствует стандарту конкретного типа резьбы. Если кромка будет слишком острой, во впадине образуется концентратор напряжений, что приведет к быстрой поломке болта при нагрузке. Чрезмерно закругленная вершина не позволит нарезать витки на полную глубину, создавая проблемы при свинчивании деталей.

Резцы для финишных проходов полируют на алмазных кругах до достижения идеальной остроты и гладкости граней. Это обеспечивает зеркальную поверхность боковых сторон профиля без следов от черновых операций.

Углы заточки контролируют с помощью оптических проекторов с увеличением в 50-100 раз для исключения асимметрии. Передний угол для чистового точения делают близким к нулю, чтобы резец не затягивало в металл под действием сил трения. Использование сменных многогранных пластин с полной геометрией профиля гарантирует стабильность размеров гребня и впадины. Подбор материала пластины под конкретный сплав заготовки предотвращает налипание микрочастиц стали.
