Центробежное электрошлаковое литье (ЦЭШЛ)

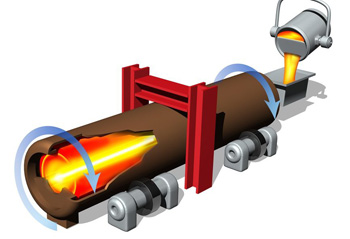

Принципиальное отличие заключается в способе подготовки и подачи расплава в форму. В классическом центробежном методе в изложницу заливают готовый металл из ковша, который уже содержит определенное количество неметаллических включений и газов. В процессе ЦЭШЛ металл проходит стадию активного рафинирования непосредственно в процессе плавки под слоем жидкого шлака.

Электрошлаковый переплав позволяет очистить сплав от вредных примесей, серы и фосфора на молекулярном уровне. Только после глубокой химической очистки очищенные капли металла попадают во вращающуюся форму под действием центробежных сил. Это гарантирует получение заготовки, чистота которой сопоставима с металлом вакуумного переплава.

Таким образом, ЦЭШЛ является не просто способом формообразования, а высокотехнологичным металлургическим процессом получения сверхчистых сплавов с идеальной внутренней структурой.

Шлаковая ванна в установке ЦЭШЛ выполняет сразу три критически важные функции.

Во-первых, она служит мощным электрическим сопротивлением, которое при прохождении тока выделяет огромное количество тепловой энергии для расплавления расходуемого электрода.

Во-вторых, шлак работает как химический фильтр и растворитель. Капли металла, проходя сквозь слой активного шлака, отдают ему неметаллические включения и серу, что обеспечивает глубокое рафинирование сплава.

В-третьих, шлак надежно защищает поверхность зеркала расплава от контакта с атмосферным кислородом и азотом, предотвращая окисление и насыщение металла газами.

Состав шлака подбирается индивидуально под каждую марку стали для обеспечения максимальной реакционной способности и поддержания стабильного температурного режима плавки. Это гарантия получения литья высочайшего качества.

Высокие показатели прочности и пластичности металла ЦЭШЛ обусловлены сочетанием исключительной чистоты расплава и специфических условий его кристаллизации. Под действием центробежного давления в кристаллизующемся слое полностью подавляется образование микропор и усадочной рыхлости. Быстрый отвод тепла через металлическую изложницу в сочетании с отсутствием примесей способствует формированию плотной мелкозернистой структуры с высокой энергией связи между кристаллами.

В отличие от обычного литья металл ЦЭШЛ обладает изотропностью свойств, то есть его прочность одинакова во всех направлениях. Это позволяет использовать такие отливки в качестве полноценной замены дорогим и трудоемким поковкам в ответственных узлах авиационных двигателей, энергетических установок и сосудов высокого давления, обеспечивая значительную экономию на механической обработке.

Снижение концентрации водорода, азота и кислорода достигается благодаря защитному действию шлакового гарнисажа и высокой температуре процесса. В процессе электрошлакового переплава капли металла имеют огромную суммарную площадь контакта с жидким шлаком. В этой зоне происходят интенсивные физико-химические процессы дегазации. Шлак активно поглощает растворенные газы, переводя их в химические соединения или способствуя их удалению из системы.

Кроме того, в процессе центробежного вращения оставшиеся микропузырьки газа, имеющие меньшую плотность, эффективно вытесняются центробежной силой к внутренней поверхности заготовки, где они локализуются в тонком слое припуска. Конечный металл заготовки получается практически монолитным и свободным от газовой пористости, что важно для обеспечения герметичности и усталостной прочности деталей, работающих в экстремальных условиях.

Технология ЦЭШЛ позволяет создавать монолитные многослойные конструкции с идеальной диффузионной связью между разнородными металлами. Процесс организован последовательно: сначала методом электрошлакового переплава формируется наружный слой из одного сплава, например из жаропрочной стали. Затем, без остановки вращения формы, начинается переплав второго материала, например антифрикционной бронзы или коррозионностойкого сплава.

Высокая температура процесса и отсутствие окислов на границе раздела обеспечивают взаимное проникновение атомов металлов, создавая зону сплавления, превосходящую по прочности основной металл. Это дает возможность изготавливать уникальные втулки, валы и кольца. Они сочетают в себе высокую несущую способность основы и специальные функциональные свойства рабочего слоя, существенно снижая общую стоимость сложного технического узла.

Управление химическим составом в ЦЭШЛ ведется через точное дозирование состава расходуемого электрода и корректировку химии шлаковой ванны. В процессе плавки инженер может вводить специальные присадки и лигатуры непосредственно в зону плавления для компенсации угара легирующих элементов. Автоматизированные системы контроля отслеживают электрические параметры дуги и температуру шлака, что позволяет поддерживать стабильную скорость плавления и однородность распределения элементов.

Поскольку плавка идет порционно и непрерывно, риск ликвации или расслоения компонентов практически исключен. Каждая партия готовой продукции проходит обязательный спектральный анализ, который подтверждает, что благодаря рафинирующему воздействию шлака содержание вредных примесей в отливке оказалось значительно ниже, чем в исходном сырье.

Изложницы для ЦЭШЛ подвергают гораздо более жестким термическим нагрузкам по сравнению с обычными центробежными машинами. Это связано с высокой температурой перегретого очищенного расплава и длительностью процесса плавки.

Формы изготавливают из высококачественных жаропрочных сталей или меди с интенсивным водяным охлаждением. Внутренняя поверхность должна иметь прецизионную чистоту обработки для обеспечения легкого съема заготовки и предотвращения образования задиров. Важный аспект - динамическая балансировка всей системы, так как малейшая вибрация при высоких скоростях вращения может нарушить процесс формирования плотной структуры металла и привести к аварийной остановке оборудования.

Ресурс такой оснастки поддерживается за счет регулярного технического обслуживания и использования специальных защитных покрытий, исключающих приваривание металла к стенкам формы.

Неметаллические включения, такие как оксиды и сульфиды, - основные инициаторы разрушения металла под нагрузкой. В процессе ЦЭШЛ удаление этих частиц происходит в два этапа.

На первом этапе шлаковая ванна активно смачивает и адсорбирует включения с поверхности капель металла. На втором, уже внутри вращающейся формы, остаточные включения, имеющие меньший удельный вес по сравнению со сталью, под действием центробежного ускорения мгновенно перемещаются к внутренней свободной поверхности заготовки. Там они концентрируются в рыхлом слое, который полностью удаляется при последующей механической расточке.

В результате основное тело детали получается стерильно чистым, что обеспечивает высочайшую ударную вязкость и надежность изделий при работе в условиях криогенных температур или при циклическом нагружении.

Расчет припусков для ЦЭШЛ отличается от традиционных литейных методов. На наружной поверхности, контактирующей с изложницей, припуск закладывается минимальным, так как металл здесь имеет идеальную чистоту и плотность.

Основной объем припуска концентрируется на внутренней поверхности полой заготовки. Именно сюда вытесняются все продукты рафинирования, шлаковые частицы и газовые пузырьки. Толщина этого внутреннего дефектного слоя может составлять 5-15 мм в зависимости от диаметра и массы отливки.

Инженеры-технологи стремятся оптимизировать величину припуска таким образом, чтобы гарантированно удалить зону ликвации, но при этом максимально сохранить полезный объем сверхчистого металла. Точный расчет массы плавки позволяет получать заготовки, требующие лишь чистовой расточки, что снижает затраты заказчика на финишную отделку деталей.

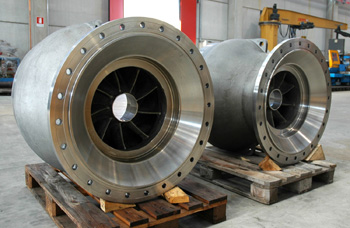

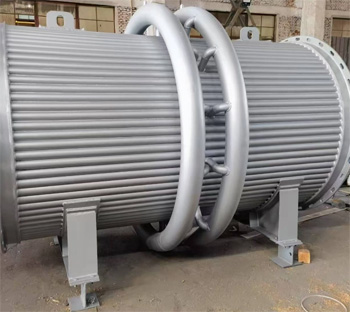

Технология ориентирована на производство ответственных деталей в форме тел вращения, работающих в условиях экстремальных давлений, температур и агрессивных сред. Основные изделия - кольца и обечайки корпусов реакторов, лопаточные кольца турбин, фланцы высокого давления, корпуса тяжелых насосов и полые валы судовых двигателей. Метод незаменим при работе с труднообрабатываемыми жаропрочными сплавами на никелевой основе и нержавеющими сталями со специальными свойствами.

Высокая стоимость процесса ЦЭШЛ полностью компенсируется долговечностью и безопасностью изделий, где риск внезапного отказа из-за скрытого дефекта недопустим. Заказчики из атомной, нефтегазовой и оборонной отраслей выбирают этот метод как гарантию получения продукции высшей категории качества с подтвержденным ресурсом эксплуатации в самых суровых режимах.

Десульфурация, или удаление серы, - одна из сильнейших сторон метода электрошлаковой плавки. Сера вызывает красноломкость и снижает пластичность стали, поэтому ее содержание в ответственных сплавах жестко ограничено. В процессе ЦЭШЛ благодаря использованию основных шлаков с высоким содержанием оксида кальция удается снизить концентрацию серы в два или три раза по сравнению с исходным электродом.

Процесс протекает на границе раздела фаз, где сера активно связывается в сульфиды кальция и переходит в шлак. Это позволяет достигать показателей содержания серы менее пяти тысячных долей процента.

Глубокая очистка от серы обеспечивает металлу великолепную свариваемость и стойкость к коррозионному растрескиванию. Это делает технологию ЦЭШЛ приоритетной для производства оборудования, работающего в контакте с сероводородом и другими агрессивными химическими средами.

В методе ЦЭШЛ создаются идеальные условия для направленной кристаллизации металла от наружной стенки к центру. Интенсивное охлаждение изложницы водой обеспечивает высокую скорость теплоотвода, в то время как свежие порции перегретого металла и слой горячего шлака поддерживают высокую температуру в центральной части. Это создает крутой температурный градиент, который заставляет фронт кристаллизации двигаться строго радиально.

Такая направленность исключает образование зон осевой рыхлости и гарантирует плотную упаковку зерен металла. Отсутствие встречных фронтов застывания предотвращает появление внутренних напряжений и литейных трещин.

Управляемая кристаллизация в поле центробежных сил позволяет технологам получать отливки с однородными свойствами по всей высоте заготовки. Это важнейшее требование для крупногабаритных деталей энергетического машиностроения.
