Цилиндры литые бронзовые

Величина запаса металла на механическую обработку зависит от диаметра цилиндра и выбранного способа его охлаждения в форме. На наружной поверхности литья всегда присутствует дефектный слой с повышенным содержанием окислов и частиц формовочной смеси.

Для цилиндров диаметром до 200 мм припуск обычно составляет 5-8 мм на каждую сторону. Крупногабаритные заготовки требуют увеличения этого показателя до 15 мм, чтобы гарантированно убрать все неровности литейной корки. Технологи учитывают возможную конусность и эллипсность отливки, которые возникают при остывании металла. Если цилиндр имеет большую длину, припуск увеличивают для компенсации прогиба заготовки при установке в центры станка.

Избыточный слой бронзы ведет к росту стоимости сырья и увеличивает время работы оборудования. Контроль геометрии литья на складе позволяет минимизировать объем снимаемой стружки.

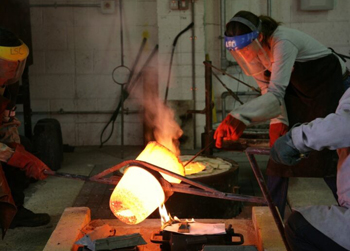

Вертикальный способ заливки расплава в форму обеспечивает высокую однородность состава по всему поперечному сечению длинного цилиндра. Под действием силы тяжести газы и легкие примеси поднимаются в верхнюю часть заготовки, которую позже отрезают как технологическую прибыль.

Метод исключает появление осевой рыхлости, которая часто встречается при горизонтальном расположении форм. Плотный металл в нижней и средней частях цилиндра обладает повышенной прочностью и выдерживает значительные крутящие моменты. Эту технологию выбирают для производства валов и колонн гидравлических прессов.

Вертикальное положение способствует равномерному отводу тепла через стенки кокиля, что предотвращает искривление оси заготовки при кристаллизации. Внутренние напряжения распределяются симметрично, поэтому цилиндр сохраняет прямолинейность после снятия верхнего слоя металла. Вертикальное литье заказывают для ответственных узлов, где недопустим дисбаланс массы при вращении.

Бронзовые цилиндры с внутренним отверстием — идеальные заготовки для корпусов пневматических двигателей и распределительных клапанов. Бронза обладает высокой герметичностью и совсем не пропускает сжатый воздух сквозь микропоры стенок даже при давлении 10 МПа.

Гладкая внутренняя поверхность после расточки и хонингования обеспечивает минимальное трение для полимерных уплотнений поршня. Это качество значительно продлевает срок службы манжет и предотвращает утечки энергии в системе. Металл не боится конденсата, который постоянно образуется в пневмолиниях из-за перепадов давления.

Малый износ стенок под действием скоростных потоков воздуха гарантирует стабильность характеристик оборудования на протяжении многих лет. В отличие от стали бронза не образует твердых частиц ржавчины, способных повредить прецизионные золотники автоматики. Толщина стенки литого цилиндра должна иметь запас под нарезание крепежных резьб на торцах изделия.

Способ формирования литой заготовки напрямую определяет равномерность распределения плотности металла вокруг геометрической оси цилиндра. Если расплав остывает неравномерно, в массиве бронзы возникают зоны с разным удельным весом из-за ликвации компонентов. При вращении готового вала такие неоднородности вызывают центробежные силы, которые приводят к сильной вибрации агрегата.

Центробежное литье считается лучшим методом для заготовок валов, так как вращение формы гарантирует идеальную симметрию структуры. Жидкий металл прижимается к стенкам с одинаковым усилием по всей окружности. Статическое литье в вертикальные формы также дает хорошие результаты при условии медленного и контролируемого охлаждения.

Технологи проводят замеры твердости в разных точках заготовки для оценки однородности физических свойств. Если диск или цилиндр имеет внутренний дисбаланс, его приходится устранять методом высверливания лишнего металла на нерабочих участках. Балансировка на этапе заготовки снижает нагрузку на подшипниковые узлы и продлевает ресурс машин.

Процесс термического отпуска необходим для снятия остаточных напряжений, которые неизбежно возникают в бронзе после заливки в холодную форму. Внутренние силы могут достигать значительных величин и вызывать внезапное изменение формы цилиндра во время его обработки на станке. Если не провести стабилизацию структуры, заготовка может изогнуться дугой сразу после удаления литейной корки.

Отпуск проводят в печах путем медленного нагрева изделий до температуры около +500℃ с последующей длительной выдержкой. Атомы сплава перестраиваются в равновесное состояние, что гарантирует постоянство размеров детали в будущем. Такая обработка особенно важна для длинных и тонкостенных цилиндров, используемых в качестве направляющих.

После печи металл становится более стабильным и лучше сопротивляется деформациям под нагрузкой. Термическая подготовка также улучшает обрабатываемость бронзы, снижая риск поломки тонкого режущего инструмента. Режимы охлаждения вместе с печью исключают появление новых температурных градиентов в массиве заготовки.

Массивные сплошные цилиндры из высокопрочных бронз служат заготовками для изготовления выходных валов и червячных колес мощных приводов. Бронза обладает великолепной вязкостью и не ломается при резких ударных нагрузках, которые часто возникают в горнодобывающей технике.

В паре со стальным червяком бронзовое колесо обеспечивает плавную передачу крутящего момента с минимальными потерями на трение. Металл хорошо переносит значительные контактные давления в зоне зацепления зубьев без образования сколов. Использование цельнолитых заготовок гарантирует отсутствие швов и слабых мест в конструкции тяжело нагруженного узла.

Высокая теплопроводность сплава способствует быстрому отводу тепла от пятна контакта к масляной ванне редуктора. Свойство предотвращает перегрев смазки и сохраняет её защитные качества при длительной непрерывной работе механизма.

Сплошные цилиндры позволяют вырезать детали со сложным профилем ступицы и спиц для оптимального распределения массы. Для этих задач выбирают оловянные или алюминиевые бронзы с добавлением никеля для повышения предела текучести.

Ультразвуковой контроль (УЗК) цилиндрических бронзовых заготовок проводят методом радиального сканирования для выявления скрытых пороков в объеме металла. Датчик перемещается по внешней окружности цилиндра, посылая звуковые волны к центру заготовки. Прибор фиксирует эхо-сигналы от внутренних трещин, усадочных раковин и неметаллических включений шлака. Такой метод контроля особенно эффективен для обнаружения центральной пористости, которая часто возникает при неправильном режиме остывания литья.

Для цилиндров большого диаметра применяют автоматизированные установки, которые исключают пропуск дефектных зон. Информация о результатах проверки отображается в виде дефектограммы, позволяющей оценить размер и глубину залегания пустот. Наличие газовых пузырей в толще металла может сделать цилиндр непригодным для изготовления герметичных гидравлических корпусов. Радиальный контроль также помогает выявить зоны ликвации, где химический состав сплава неоднороден.

Качественный бронзовый цилиндр должен иметь плотную структуру без отражающих сигналов выше установленного порога чувствительности.

Обработка внутренних отверстий в длинных бронзовых цилиндрах требует применения специальных антивибрационных борштанг и точной настройки станка. В процессе резания инструмент может отклоняться под действием сил резания или собственного веса, что приводит к появлению конусности или бочкообразности отверстия.

Чтобы минимизировать этот эффект, используют люнеты для поддержки заготовки и системы активного гашения вибраций. Постоянная подача смазочно-охлаждающей жидкости под высоким давлением вымывает стружку и охлаждает режущую кромку.

Технологи рекомендуют проводить расточку за несколько проходов с постепенным уменьшением глубины съема металла. На чистовых этапах используют резцы с малым радиусом закругления вершины для снижения радиальных сил отжима. Тщательная выверка соосности передней и задней бабки станка является обязательным условием получения точного цилиндра. Бронза хорошо поддается финишному развертыванию, которое окончательно калибрует диаметр и убирает микронеровности.

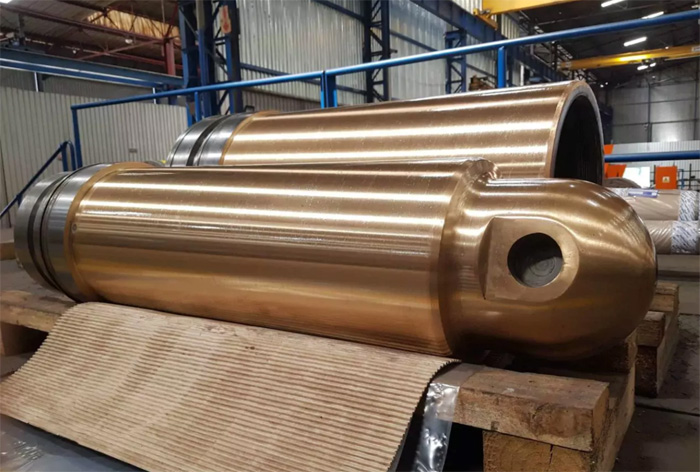

Массивные бронзовые цилиндры служат основным материалом для изготовления главных рабочих цилиндров и направляющих колонн мощных гидравлических прессов. Бронза способна выдерживать циклическое внутреннее давление до 500 бар без риска разрыва стенок и потери герметичности.

Высокая прочность алюминиевых бронз на сжатие обеспечивает стабильность геометрии прессового оборудования под колоссальными нагрузками. В отличие от стали бронза обладает отличными антифрикционными свойствами, что предотвращает появление задиров на поверхностях скольжения при движении траверсы. Металл эффективно гасит гидроудары и вибрации, возникающие в момент формовки изделий.

Для производства гидравлических компонентов выбирают цилиндры центробежного литья с максимальной плотностью поверхностного слоя. Отсутствие пор в металле исключает просачивание рабочей жидкости и загрязнение цеха масляным туманом. Бронзовые цилиндры легко поддаются наплавке и ремонту в случае естественного износа внутренних стенок. Сплавы серии АМг показывают великолепную стойкость к воздействию агрессивных гидравлических масел и присадок.

Сплав БрХЦр относится к группе жаропрочных бронз, которые сохраняют высокую твердость и электропроводность при нагреве до температуры +500℃. Добавление хрома и циркония в состав меди создает в структуре цилиндра специальные упрочняющие фазы. Такие заготовки используют для изготовления электродов сварочных машин, теплообменников и деталей двигателей внутреннего сгорания.

Цилиндры БрХЦр обладают великолепной сопротивляемостью термической усталости и не трескаются при резких сменах температурных режимов. Металл быстро отводит лишнюю энергию, что предотвращает оплавление рабочих кромок инструмента и оснастки.

Высокая плотность литья обеспечивает надежную работу цилиндров в вакуумных установках и системах охлаждения мощных лазеров. Механическая обработка этого сплава требует использования твердосплавных резцов, так как хром значительно повышает твердость материала. Информация о коэффициенте теплового расширения помогает инженерам точно рассчитывать зазоры в горячих узлах трения. Сплав БрХЦр химически инертен к продуктам сгорания топлива и не склонен к налипанию нагара на поверхности.
