Ультразвуковая полировка

В основе процесса лежит преобразование электрических сигналов в механические движения сверхвысокой частоты. Генератор вырабатывает переменный ток, а пьезоэлектрический элемент внутри рукоятки превращает импульсы в продольные колебания. Насадка совершает до 35 000 циклов в секунду с амплитудой всего 20–40 мкм.

Рабочий наконечник лишь едва касается металлической поверхности. Между инструментом и деталью постоянно находится слой специальной суспензии с микроскопическими зернами абразива. Ультразвуковая волна передает колоссальную кинетическую энергию каждой частице порошка.

Абразивные зерна начинают бить по металлу с огромной частотой. Данный процесс вызывает эффект микроскопического скалывания неровностей рельефа. Кавитационные процессы в жидкой среде дополнительно разрушают окисные пленки. Поверхность заготовки постепенно выравнивается.

Оператор настраивает мощность генератора под твердость конкретного сплава. Давление руки при этом остается минимальным. Инструмент плавно перемещают по всей площади обработки. Метод исключает появление глубоких рисок и прижогов. Температура в зоне контакта не превышает 60℃, и структура материала сохраняет свои исходные физические свойства. Ультразвук эффективно убирает следы фрезеровки или шлифовки. Глубина съема металла при этом составляет всего несколько микрон.

Технология универсальна и подходит для работы с большинством конструкционных материалов. Чаще всего ультразвуком полируют закаленные, инструментальные и нержавеющие стали. Твердость материала не создает препятствий для процесса: волновое воздействие справляется даже с победитом и титановыми сплавами. Насадки из меди или мягкой стали в сочетании с алмазной пастой легко доводят поверхность до блеска.

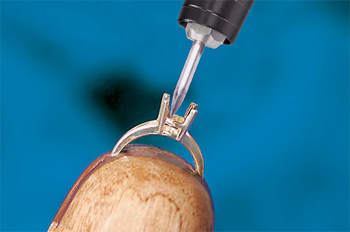

Цветные металлы тоже поддаются такой обработке. Алюминий, бронзу и медь полируют на пониженных мощностях для исключения деформации микрорельефа. Ультразвук часто используют для финишной отделки драгоценных металлов в ювелирном деле.

Специалисты успешно обрабатывают магнитные и немагнитные сплавы. Хрупкие материалы не трескаются из-за отсутствия сильного механического нажима. Мастер подбирает абразив с учетом вязкости металла. Для вязких сталей применяют карбид бора, для очень твердых — синтетические алмазы. Оборудование позволяет работать с деталями после термической обработки без риска отпуска закаленного слоя.

Высокочастотные удары абразивных зерен создают эффект микроскопического наклепа. Поверхностный слой металла уплотняется под воздействием постоянной вибрации. Микротвердость заготовки в зоне контакта возрастает на 15–20%.

Изменение структуры повышает сопротивляемость материала к износу и механическим повреждениям. Поры и микротрещины закрываются, что делает поверхность более монолитной. Металл приобретает дополнительную прочность без проведения термической обработки. Этот фактор важен для деталей, которые работают в условиях постоянного трения.

Уплотнение поверхностного слоя также блокирует пути проникновения коррозии вглубь материала. Кристаллическая решетка в приповерхностной зоне становится более стабильной. Деталь лучше держит форму при точечных нагрузках, при этом основная масса металла сохраняет свою пластичность и вязкость. Ультразвуковая полировка заменяет собой финишное упрочнение для многих типов метизов.

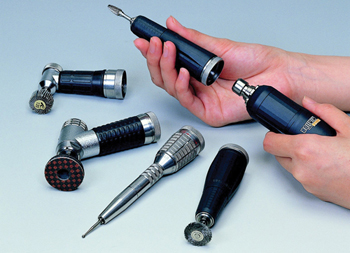

Ультразвуковые насадки имеют разные формы и размеры для доступа к сложным участкам. Тонкие волноводы легко проникают в узкие отверстия, пазы и глубокие глухие каналы. Для полировки внутренней поверхности труб используют специальные Г-образные или удлиненные наконечники. Вибрация передается через стержень непосредственно к зоне обработки. Суспензия с абразивом свободно циркулирует в замкнутом пространстве под действием акустических потоков.

Метод позволяет добиться зеркального блеска там, где бессильны вращающиеся щетки или ленты. Точность обработки внутренних полостей составляет несколько микрон.

Кавитация в жидкой среде обеспечивает равномерную очистку стенок от налета и шероховатости. Ультразвук эффективно убирает следы сверления или литья внутри сложных гидравлических блоков. Стружка и остатки металла вымываются из каналов вместе с отработанной пастой. Оператор контролирует процесс при помощи эндоскопа или по косвенным признакам нагрузки на генератор.

Главное отличие в полном отсутствии сильного давления на обрабатываемую поверхность. Традиционная шлифовка требует больших физических усилий и вызывает нагрев металла до высоких температур. Ультразвуковая насадка лишь слегка касается детали, поэтому риск деформации равен нулю.

Скорость движения абразивных зерен в десятки раз выше, чем у вращающегося круга. Это позволяет срезать микронеровности без образования глубоких рисок и царапин. Процесс проходит намного чище: частицы металла не разлетаются по помещению.

Точность ультразвукового метода на порядок выше классических операций. Традиционный инструмент часто «заваливает» кромки и меняет геометрию мелких элементов. Ультразвук сохраняет острые углы и четкие контуры рисунка неизменными. Время на доводку сложных пресс-форм сокращается в два раза за счет высокой производительности микровзрывов, а оборудование потребляет меньше электроэнергии по сравнению с мощными шлифовальными станками.

Выбор рабочего порошка определяет скорость и качество финишной поверхности. В промышленной практике используют электрокорунд и циркониевый корунд для предварительной очистки сталей. Данные материалы обладают высокой твердостью и острыми гранями зерен.

Для более тонкой полировки применяют карбид кремния или карбид бора, которые эффективно сглаживают микрорельеф и подготавливают металл к наведению блеска. Кварцевый песок и мел служат для деликатной обработки мягких сплавов и цветных металлов. Зернистость абразива в процессе работы постепенно уменьшают от 40 мкм до 1 мкм.

Алмазные порошки и пасты используют для финишного зеркального эффекта на сверхтвердых сплавах. Синтетические алмазы имеют стабильную форму кристаллов, что гарантирует однородность отражения. Абразив смешивают с водой, маслом или специальными гелями для создания рабочей суспензии.

Среда должна обеспечивать хороший отвод тепла и перенос звуковых волн. Жидкая основа также удерживает частицы отработанного металла и препятствует их повторному втиранию в поверхность.

Ультразвук мгновенно разрушает хрупкие оксидные слои и твердую окалину. Энергия колебаний вызывает отслоение посторонних наслоений от пластичного основания металла. Абразивные частицы проникают под чешуйки шва и выбивают их из структуры. Очистка проходит очень бережно: основной металл не теряет свою толщину.

Ультразвуковая полировка в зоне сварки полностью удаляет цвета побежалости и следы брызг. Поверхность становится химически чистой и готовой к дальнейшим операциям. Метод намного эффективнее ручных щеток или пескоструйной обработки.

Вибрация также помогает выявить скрытые поры и микротрещины в сварном соединении. Ультразвук «вскрывает» дефекты, которые могли остаться незамеченными под слоем шлака. После такой обработки шов выглядит как единое целое с деталью. Гладкий переход между основным и наплавленным металлом снижает риск возникновения коррозии. Технологию применяют в пищевой и фармацевтической промышленности для отделки резервуаров.

Создание сжимающих напряжений в поверхностном слое — ключевой фактор повышения долговечности. Ультразвуковая полировка «залечивает» микроскопические дефекты, которые служат очагами будущих трещин. Металл становится более устойчивым к циклическим нагрузкам и вибрациям.

Предел усталости деталей возрастает на 30–50% после прохождения финишной обработки. Это важно для коленчатых валов, турбинных лопаток и болтов ответственных соединений. Срок службы узлов увеличивается в несколько раз без изменения их конструкции.

Отсутствие направленных рисок после ультразвука исключает концентрацию напряжений в одной точке. Поверхность распределяет нагрузку равномерно по всей площади заготовки. Инженеры часто заменяют дорогую дробеструйную обработку на ультразвуковую полировку.

Этот метод дает более предсказуемый и контролируемый результат упрочнения. Металл сохраняет свои свойства даже при резких перепадах температур и высоких оборотах.

Размер детали при ультразвуковой полировке ограничен только удобством доступа инструмента. Портативные ручные аппараты позволяют работать с объектами любых габаритов прямо на месте монтажа. Крупные валы, плиты и станины станков полируют локально, перемещая насадку по нужным участкам.

Для массовой обработки мелких метизов используют ванны со специальными подвесами. В этом случае размер партии зависит от объема резервуара и мощности излучателей. Ультразвук одинаково эффективен и для крошечных часовых шестерен, и для многотонных судовых гребных винтов.

При полировке крупногабаритных плоских поверхностей площадь делят на сектора. Зоны обработки должны немного перекрывать друг друга для получения бесшовного зеркального полотна. Для очень больших листов применяют автоматические каретки с установленными на них головками, это обеспечивает постоянство параметров на всей длине изделия. Главное требование — наличие надежной опоры для заготовки во время вибрации.

Присутствие жидкой среды в зоне обработки обязательно для передачи акустической энергии. Вода или масло выступают в роли проводника ультразвуковых колебаний от инструмента к абразиву. Жидкость создает кавитационные пузырьки, которые схлопываются и разрушают загрязнения на металле. Также СОЖ выполняет функцию охлаждения: она отводит тепло, возникающее при микровзрывах частиц.

Без смазки абразивный порошок будет перегреваться и спекаться, что испортит поверхность детали. Среда должна иметь определенную вязкость для удержания зерен во взвешенном состоянии.

Специалисты подбирают состав жидкости исходя из химических свойств сплава. Для нержавеющих сталей используют растворы на водной основе с антикоррозийными добавками. Медь и алюминий полируют в среде легких масел для предотвращения мгновенного окисления. СОЖ также помогает непрерывно вымывать отработанные частицы и микростружку из зоны контакта, обеспечивая чистоту процесса и отсутствие царапин от накопившейся грязи.

Снижение трения происходит за счет удаления микроскопических пиков и выступов на поверхности. Ультразвуковая полировка делает металл экстремально гладким в нанометровом диапазоне. На такой поверхности маслу гораздо проще создать сплошную защитную пленку.

Масляный слой не разрывается при высоких нагрузках, так как на металле отсутствуют острые грани. Коэффициент трения в паре сталь-бронза после такой обработки падает на 25–40%. Это позволяет снизить потери мощности двигателя и уменьшить расход топлива или электроэнергии.

Ультразвук также формирует специфическую микрогеометрию, которая удерживает смазку в зоне контакта. Небольшие сглаженные углубления работают как резервуары для масла. При запуске механизма «на сухую» эти запасы предотвращают задиры и преждевременный износ. Детали начинают работать тише и меньше нагреваются при длительной эксплуатации. Такой эффект высоко ценят производители высокоточных подшипников и редукторов.

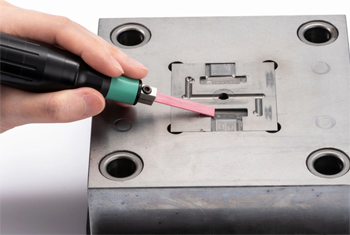

Ультразвуковая полировка — лучший инструмент для реставрации дорогостоящей оснастки. Процесс позволяет убрать следы эрозии, нагар и мелкие царапины с поверхности штампов. Мастер аккуратно восстанавливает зеркальный блеск без искажения геометрии рабочих полостей. Метод эффективен даже в глубоких углах и узких ребрах пресс-форм, где другие инструменты бессильны.

Ремонт проходит быстро: деталь не нужно подвергать долгому нагреву или химическому травлению. После полировки качество отливок снова соответствует первоначальным заводским требованиям.

Для восстановления изношенных участков часто применяют локальную наплавку с последующей ультразвуковой доводкой. Новый металл плавно сливается с основным фоном, границы ремонта становятся невидимыми. Уплотнение поверхности при полировке повышает ресурс пресс-формы перед следующим обслуживанием. Технология экономит значительные средства на изготовление новой оснастки.

Заводы используют портативные аппараты для полировки прямо на термопластавтоматах. Это сокращает время простоев оборудования и повышает общую рентабельность производства.

Шероховатость поверхности после ультразвукового воздействия снижается до рекордных показателей: профессиональное оборудование позволяет достичь класса чистоты Ra 0.04. Обычные шлифовальные станки выдают значения в 10 раз хуже. Зеркальный эффект получается глубоким и чистым без видимых направленных линий.

Качество обработки проверяют при помощи лазерных профилометров. Приборы фиксируют отсутствие микроскопических впадин и пиков. Металл после такого финиша отражает до 98% направленного света. Данный результат сохраняют на протяжении всего срока службы изделия. Идеальная гладкость предотвращает скопление грязи в порах материала.

Высокая чистота обработки напрямую влияет на надежность узлов трения. Детали работают плавно и без посторонних шумов. Износ сопрягаемых поверхностей сокращается в три раза. Тонкая доводка ультразвуком исключает этап притирки механизмов. Изделия сразу после сборки готовы к эксплуатации на максимальных нагрузках. Контроль чистоты проводят в нескольких точках заготовки. Малейшее отклонение от нормы требует повторного прохода инструментом.
