Виды сварки

Инертные газы при дуговой сварке создают надежный защитный купол, который полностью изолирует ванну расплава от вредного влияния кислорода и азота из окружающего воздуха. В этот процесс обычно включают аргон или гелий, так как они обладают высокой химической стабильностью и никогда не вступают в реакции с жидким металлом. Когда дуга горит в такой среде, соединение получается химически чистым и не имеет внутренних пор или шлаковых включений.

Этот метод выбирают для обработки алюминия, меди и титановых сплавов, потому что эти материалы мгновенно образуют оксидную пленку под воздействием внешней среды. Энергия дуги в инертной атмосфере распределяется очень равномерно, что гарантирует стабильный провар заготовки на нужную глубину без сильного разбрызгивания капель присадочного материала.

Активные газы при сварке не только защищают металл, но и активно участвуют в химических процессах внутри шва для улучшения его механических характеристик. Чаще всего используют углекислый газ или его смеси с кислородом, которые повышают температуру сварочной ванны и увеличивают глубину проплавления стали.

Когда дуга плавит кромки в активной среде, происходит частичное окисление примесей и их эффективное удаление в виде легкого шлака на поверхность. Подобный подход значительно снижает себестоимость работ при массовом производстве металлоконструкций из обычных углеродистых сталей.

Сварка трением использует кинетическую энергию вращения для разогрева стыка до состояния пластичности без применения внешних источников тепла. Одну деталь жестко фиксируют в зажиме, а вторую заготовку приводят в быстрое движение и с большой силой прижимают к неподвижному торцу. В зоне контакта возникает колоссальное трение, которое мгновенно поднимает температуру металла до величин, близких к точке плавления сплава.

Когда материал достигает нужной степени вязкости, вращение резко останавливают и прикладывают мощное сдавливающее усилие для окончательного слияния структур. В результате образуется монолитный узел, который по прочности часто превосходит основной металл заготовок из-за отсутствия литой зоны и пор. Технология исключает появление таких дефектов, как непровары или газовые раковины, которые часто возникают при традиционной дуговой обработке.

Процесс идет очень быстро и занимает всего несколько секунд, поэтому зона термического влияния остается минимальной и не портит свойства стали. Метод позволяет надежно соединять разнородные материалы, которые невозможно сварить другими способами из-за разницы в их химическом составе. Оборудование работает в автоматическом режиме и гарантирует стопроцентную повторяемость качества на каждом стыке в большой партии изделий.

Сварка взрывом основана на использовании колоссальной энергии детонации для мгновенного соударения двух металлических листов на огромной скорости. Одну плиту располагают неподвижно на массивном основании, а вторую заготовку устанавливают над ней под небольшим углом и покрывают слоем специального взрывчатого вещества.

Когда происходит подрыв, верхняя деталь с силой обрушивается на нижнюю, а в точке их соприкосновения возникает давление в несколько тысяч МПа. В этот момент тончайшие поверхностные слои металлов переходят в состояние сверхтекучести и перемешиваются на атомарном уровне за доли микросекунды. На границе раздела образуется характерный волнообразный профиль, который обеспечивает исключительную прочность сцепления материалов с разными физическими свойствами.

Это единственный эффективный способ получения качественных биметаллов, если нужно объединить сталь с алюминием, титаном или медью. Отсутствие масштабного нагрева всей массы заготовок позволяет сохранять исходную прочность и коррозионную стойкость каждого слоя в полном объеме.

Сварка взрывом не создает хрупких химических соединений на стыке, которые обычно разрушают детали при попытке их термического сплавления. Полученные комбинированные листы обладают уникальными характеристиками и находят применение в химическом машиностроении и в авиационной промышленности.

Диффузионная сварка обеспечивает получение соединений высочайшего качества за счет взаимного проникновения атомов через границу раздела плотно прижатых поверхностей. Процесс проводят в вакуумных камерах или в атмосфере очищенных инертных газов при температуре около 80% от точки плавления наиболее легкоплавкого компонента. Детали подвергают длительному нагреву и одновременному сжатию с давлением до 20 МПа на протяжении нескольких десятков минут.

Эти условия способствуют полному исчезновению микроскопических неровностей и зазоров между заготовками, что приводит к формированию однородной структуры шва. Метод не требует использования присадок или флюсов, поэтому химический состав зоны стыка в точности соответствует основному металлу.

Такой подход идеально подходит для изготовления многослойных узлов сложной формы, которые имеют внутренние каналы и микроскопические полости. Диффузионная технология позволяет сваривать хрупкие и тугоплавкие материалы без риска их деформации или появления внутренних трещин от перепада температур. Соединения получаются абсолютно герметичными и выдерживают работу в условиях глубокого вакуума или высокого давления в аэрокосмической технике. Точность соблюдения линейных размеров деталей остается безупречной, так как металл не переходит в жидкую фазу и не течет.

Термитная сварка остается основным методом создания бесстыковых железнодорожных путей благодаря автономности и способности выделять огромное количество тепловой энергии. В основе процесса лежит химическая реакция между порошком алюминия и оксидами железа, которую запускают с помощью специального запала.

Когда смесь воспламеняют в огнеупорном тигле, она мгновенно разогревается до температуры около +3000℃ и превращается в жидкую сталь. Полученный расплав выпускают в форму, которую предварительно устанавливают на стыке двух рельсов для заполнения зазора между ними. Горячий металл плавит торцы основных деталей и при остывании образует прочный монолитный узел с идентичными физическими характеристиками.

Такая технология позволяет проводить ремонтные и строительные работы в полевых условиях без использования мощных генераторов или громоздких сварочных агрегатов. Термитный шов обеспечивает плавное движение поездов и значительно снижает уровень шума и вибрации при эксплуатации железных дорог.

Качество соединения не зависит от наличия электрической сети, что критично для удаленных участков магистралей и метрополитена. После завершения литья и остывания излишки металла на головке рельса удаляют шлифовальной машиной до достижения идеальной плоскостности поверхности.

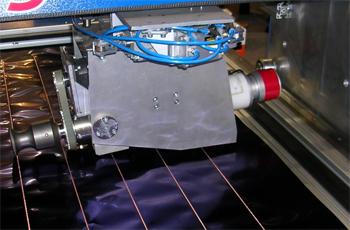

Ультразвуковая сварка преобразует энергию высокочастотных механических колебаний в теплоту трения и пластическую деформацию в зоне контакта деталей. Металлические листы или провода помещают между неподвижной опорой и волноводом, который совершает микроскопические движения с частотой более 20 кГц.

Ультразвук эффективно разрушает поверхностные оксидные пленки и загрязнения, обнажая чистые слои металла для атомного взаимодействия. В процессе работы температура заготовок поднимается лишь до 50-60% от точки плавления, что исключает перегрев и охрупчивание структуры. Соединение происходит за доли секунды под небольшим сдавливающим усилием, обеспечивая высокую прочность и отличную электропроводность стыка.

Этот метод незаменим при производстве микросхем, литий-ионных аккумуляторов и различных датчиков из алюминиевой или медной фольги. Тонкие материалы не прогорают и не деформируются, так как энергия подается через наконечник инструмента локально и строго дозированно. Ультразвуковая технология позволяет сваривать металлы с полимерными покрытиями или изоляцией без предварительной зачистки кромок.

Электрошлаковая сварка - уникальный процесс плавления металла под слоем перегретого жидкого шлака, который обладает высокой электропроводностью. Дуга в этой технологии горит только в самом начале процесса для расплавления флюса, после чего тепло выделяется за счет прохождения тока через шлаковую ванну.

Заготовки устанавливают вертикально с большим зазором, который постепенно заполняют расплавленным металлом от электродов и кромок деталей. Подвижные медные ползуны с водяным охлаждением удерживают ванну расплава и формируют поверхность шва по мере движения вверх. Подобный алгоритм позволяет создавать качественные соединения на деталях толщиной от 50 до 3000 мм за один непрерывный проход.

Главный плюс метода заключается в высокой производительности и возможности сварки массивных объектов без разделки кромок. Медленное и равномерное охлаждение большой массы металла исключает появление закалочных структур и трещин в зоне шва. Шлаковая ванна надежно защищает расплав от газов атмосферы и способствует эффективному удалению вредных примесей из структуры стали.

Этот способ активно применяют при строительстве корпусов ядерных реакторов, станин гигантских прессов и валов турбин электростанций. Оборудование работает в автоматическом режиме, что снижает влияние человеческого фактора на надежность критически важных узлов.

Холодная сварка под давлением обеспечивает прочное соединение пластичных металлов без внешнего нагрева и изменения их структуры. Процесс основан на прикладывании колоссального сдавливающего усилия к очищенным поверхностям, что вызывает их совместную пластическую деформацию. Когда металл начинает течь, слои перемешиваются на молекулярном уровне и образуют единое целое без четкой границы раздела.

Для алюминия и меди этот метод идеален, так как он сохраняет исходную высокую электропроводность и не создает хрупких оксидов. Соединение происходит мгновенно в специальных ручных или стационарных прессах, которые оснащают калиброванными матрицами под конкретное сечение провода.

Отсутствие нагрева полностью исключает риск возгорания изоляции или повреждения соседних электронных компонентов. Метод холодной деформации гарантирует химическую чистоту стыка, так как в процессе не используют флюсы, припои или защитные газы. Соединение получается очень компактным и не требует последующей механической обработки для удаления наплывов.

Эту технологию часто выбирают для монтажа линий связи и силовых кабелей в труднодоступных местах, где запрещено использование открытого пламени. Прочность стыка на разрыв часто превышает прочность самого провода из-за эффекта упрочнения металла при сжатии.

Лазерная и электронно-лучевая сварка обеспечивают предельно высокую концентрацию энергии в пятне диаметром до 0,1 мм. Подобная фокусировка луча позволяет плавить металл в очень узкой зоне, что минимизирует общий нагрев детали и предотвращает деформацию микросхем.

Лазер работает без механического контакта с поверхностью, поэтому риск случайного повреждения хрупких элементов электроники полностью исчезает. Высокая скорость процесса исключает выгорание легирующих компонентов и сохраняет чистоту поверхности вблизи места соединения. Применение систем ЧПУ гарантирует идеальную точность наложения шва по самому сложному контуру с микронными допусками.

Электронно-лучевой метод проводят в глубоком вакууме, что обеспечивает максимальную защиту расплава от любых газовых примесей. Вакуумная среда предотвращает окисление и позволяет получать швы с уникальной глубиной провара при очень малой их ширине. Это важно для герметизации корпусов датчиков, медицинских имплантатов и ответственных узлов космических аппаратов. Лазерная сварка в среде инертного газа также дает отличные результаты при сборке малогабаритных приборов из нержавеющей стали и титана.

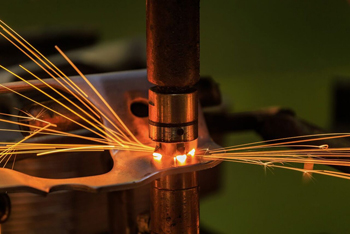

Контактная точечная сварка - основной метод сборки кузовов современных автомобилей благодаря своей высочайшей скорости и надежности. Процесс заключается в кратковременном нагреве небольшого участка металла током большой силы при одновременном сжатии листов медными электродами. В месте контакта образуется аккуратное ядро расплава, которое после остывания превращается в прочную сварную точку.

Оборудование позволяет выполнять сотни соединений в минуту, что идеально подходит для работы роботизированных конвейерных линий. Технология не требует использования защитных газов или присадочной проволоки, поэтому значительно снижает общие затраты на производство.

Метод обеспечивает сохранение геометрии кузовных деталей, так как нагрев носит сугубо локальный характер и не вызывает коробления больших поверхностей. Современные системы контроля параметров тока и давления электродов отслеживают качество каждой точки в режиме реального времени. Если процесс прошел с отклонениями, автоматика мгновенно подает сигнал оператору для исправления дефекта. Контактная сварка позволяет эффективно соединять листы стали с различными защитными покрытиями, включая цинковое напыление.

Выбор горючего газа определяет температуру пламени горелки и общую скорость нагрева металлической заготовки. Ацетилен считается самым эффективным вариантом, так как при его сгорании в смеси с кислородом достигается температура около +3150℃. Такой факел мгновенно расплавляет края стальных листов и обеспечивает высокую производительность труда при выполнении монтажных работ.

Пропан или природный газ дают менее горячее пламя с температурой до +2400-2500℃, что замедляет процесс обработки толстого проката. Но использование пропана обходится дешевле, поэтому его часто выбирают для сварки изделий из мягких металлов с низкой точкой плавления.

При выборе газа учитывают его влияние на химический состав сварочной ванны и качество будущего шва. Ацетиленовое пламя обладает восстановительными свойствами, что помогает защищать расплав от окисления и удалять излишки углерода. Водородная сварка обеспечивает идеально чистую атмосферу и часто применяется для обработки свинца или некоторых ювелирных сплавов. Бензиновые или керосиновые пары используют в портативных установках для работы в удаленных местах, где затруднена доставка газовых баллонов.

Автоматизация полностью исключает влияние человеческого фактора на качество исполнения швов при массовом производстве однотипных деталей. Сварочные роботы и станки с ЧПУ поддерживают постоянную скорость перемещения инструмента и точно выдерживают заданные параметры тока. Это гарантирует идеальную повторяемость геометрии каждого соединения независимо от времени суток и усталости оператора.

Автоматические системы контроля в режиме реального времени отслеживают положение дуги и мгновенно корректируют траекторию при обнаружении неровностей кромок. Стабильность процесса сводит количество брака к минимальным значениям, что особенно важно для ответственных отраслей машиностроения.

Использование роботов позволяет применять более жесткие и производительные режимы работы, которые трудно контролировать человеку вручную. Автоматика способна выполнять сварку в труднодоступных местах и вредных условиях без риска для здоровья персонала. Точная дозировка присадочных материалов и защитных газов снижает их расход и повышает экономическую эффективность цеха. Программное обеспечение позволяет быстро перенастраивать линию на выпуск новых изделий, обеспечивая высокую гибкость производства.

Кузнечная сварка - древнейший метод соединения металлов. Она до сих пор находит применение в художественной ковке и производстве эксклюзивных инструментов. Процесс заключается в нагреве заготовок в горне до состояния «белого каления», после чего их поверхности соединяют мощными ударами молота.

Под воздействием механического давления происходит разрушение оксидной корки и плотное сближение атомов металла на всей площади контакта. В результате получается цельное изделие с плавным переходом структуры, которое невозможно отличить от монолитного куска стали. Мастера используют этот способ для создания уникальных узоров на дамасской стали, когда сотни слоев металла соединяют в единый пакет.

В современной промышленности разновидность этого метода применяют при производстве многослойных композитных материалов методом горячей прокатки. Мощные валки стана сдавливают разогретые листы разных сплавов, обеспечивая их надежное сцепление без образования литой зоны шва. Подобные биметаллы обладают сочетанием высокой прочности основы и особых поверхностных свойств: коррозионной стойкости или повышенной твердости.
